基于单片机的信号发生器（DAC0832）设计与实现（附论文+源代码）

1、 项目背景与目标

信号发生器是一种重要的电子测试设备，广泛应用于电子电路测试、信号处理等领域。本次课程设计的目标是利用51单片机和DAC0832实现一个多功能信号发生器，能够生成正弦波、方波、三角波和锯齿波等常见波形，并具备频率调节功能。

2、设计要求

1、各种波形输出（方波，三角波，锯齿波、梯形波等）

2、按键可以进行波形切换选择

3、输出占空比不同的矩形波

4、扩展功能：频率幅值可调

5、扩展功能：频率幅值显示

3、设计思想

信号发生器主要由控制模块、波形生成模块和显示模块构成。在控制模块方面，选用AT89C51单片机作为核心。它负责接收用户通过键盘输入的指令，包括波形类型选择、频率和幅度设置等操作，并协调其他模块工作；波形生成模块利用数模转换器（DAC）实现。对于正弦波，通过数学公式计算一个周期内的离散值，存储后按设定频率循环输出。方波则根据设定频率和占空比，控制高低电平切换时间。三角波以线性变化的电压值生成，控制电压上升和下降的斜率来实现。通过改变定时器的中断时间间隔控制频率，调整DAC参考电压或数据缩放控制幅度；显示模块LCD1602用于显示当前波形的频率和类型等信息，便于用户操作和观察。同时，设置虚拟示波器接口用于波形测量，确保输出波形符合要求，实现一个功能较为完善的任意波形发生器。

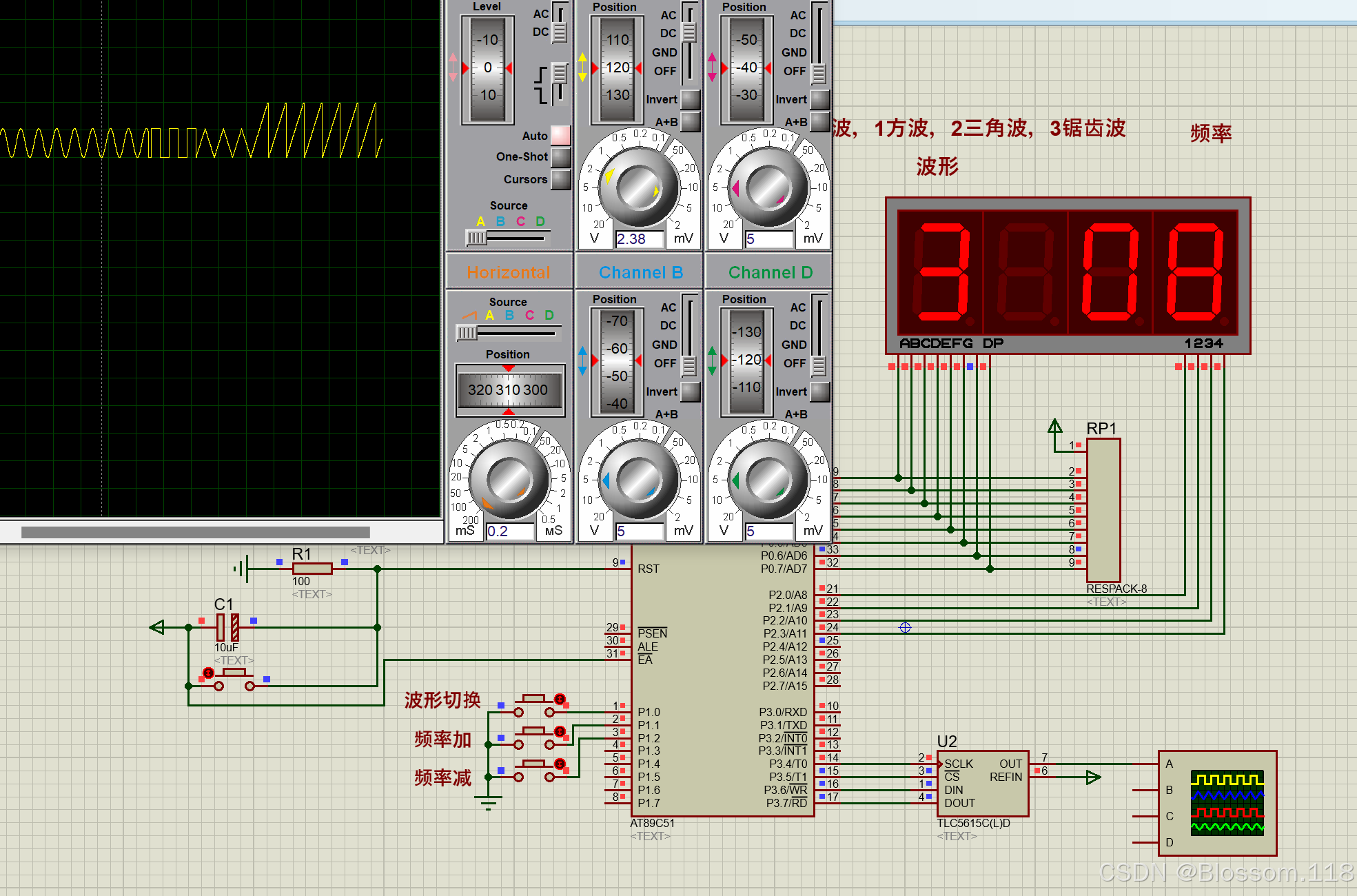

4、硬件电路

5、程序源代码（部分 需要完整版详见评论区联系方式或私信获取）

#include "reg51.h"
#include"intrins.h"
#define uchar unsigned char
#define uint unsigned int
sbit tlc5615_sclk=P3^4;//串行时钟
sbit tlc5615_cs  =P3^5;//片选
sbit tlc5615_din =P3^6;//串行数据输入
sbit tlc5615_dout=P3^7;//串行数据输出

sbit k1=P1^0;//波形切换//按钮
sbit k2=P1^1;//频率加
sbit k3=P1^2;//频率减

sbit smg1=P2^0;//数码管引脚
sbit smg2=P2^1;
sbit smg3=P2^2;
sbit smg4=P2^3;
sbit smg5=P2^4;
sbit smg6=P2^5;

uchar boxing=0;//波形：正弦、方波、三角波、锯齿波
uint step=0;//步进数
uchar bu=0;
uchar sec=0,flag=0;//显示计时
uint freq=1000;	//频率/10
uint time=0;//计时

uchar code smgduan0[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//显示0~9,无小数点
uchar code smgduan1[10]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef};//显示0~9,有小数点//共阴极8段数码管

uchar code wave[256]={//正弦编码
128,131,134,137,141,144,147,150,153,156,159,162,165,168,171,174,177,180,183,186,188,191,194,
196,199,202,204,207,209,212,214,216,219,221,223,225,227,229,231,233,234,236,238,239,241,242,244,245,246,247,249,
250,250,251,252,253,254,254,255,255,255,255,255,255,255,255,255,255,255,255,254,254,253,252,251,250,250,249,247,
246,245,244,242,241,239,238,236,234,233,231,229,227,225,223,221,219,216,214,212,209,207,204,202,199,196,194,191,
188,186,183,180,177,174,171,168,165,162,159,156,153,150,147,144,141,137,134,131,128,125,122,119,115,112,109,106,
103,100,97,94,91,88,85,82,79,76,73,70,68,65,62,60,57,54,52,49,47,44,42,40,37,35,33,31,29,27,25,23,22,20,18,17,15,
14,12,11,10,9,7,6,6,5,4,3,2,2,1,1,1,0,0,0,0,0,0,0,1,1,1,2,2,3,4,5,6,6,7,9,10,11,12,14,15,17,18,20,22,23,25,27,29,
31,33,35,37,40,42,44,47,49,52,54,57,60,62,65,68,70,73,76,79,82,85,88,91,94,97,100,103,106,109,112,115,119,122,125,128
};
//写TLC5615数据函数	  10位D/A
void WriteTLC5615(uint wdata)
{
         uchar i;
         tlc5615_cs=0;//片选使能
         wdata<<=2;//将数据左移两位，补两位扩展位,组成12位数据写入
         for(i=0;i<16;i++)//写入12位数据
         {
         	tlc5615_sclk=0;
			if((wdata&0x8000)>0)
                tlc5615_din=1;//取出最高位（第11位）写入
			else
				tlc5615_din=0;
            tlc5615_sclk=1;//上升沿送数据
            wdata<<=1;//下一位移到最高位
         }
         tlc5615_cs=1;//片选禁止
}

 6、调试中遇到的问题

1. 硬件连接问题
•  问题：硬件连接错误，导致波形输出异常或无输出。
•  解决方法：仔细检查DAC0832与单片机的引脚连接是否正确，确保所有引脚（如数据线、控制线）连接无误。
•  问题：DAC0832的参考电压不稳定，导致输出波形幅值不准确。
•  解决方法：检查参考电压的电源是否稳定，必要时更换稳定的电压源。
2. 波形输出问题
•  问题：按下波形选择按键时，无波形输出或仅输出一种波形。
•  解决方法：检查硬件原理图是否连接正确，确认程序中按键控制逻辑是否正确，避免死循环。
•  问题：输出波形不干净，存在噪声或失真。
•  解决方法：检查电源和地线是否有杂散信号干扰，必要时增加滤波电容。
3. 程序问题
•  问题：程序运行不稳定，波形频率或幅值调节不准确。
•  解决方法：使用编程器重新烧录正确的程序，并在IDE中逐行调试，检查定时器和中断逻辑是否正确。
•  问题：波形切换逻辑错误，导致波形显示异常。
•  解决方法：检查程序中波形切换的逻辑是否正确，确保按键扫描和波形切换的代码逻辑清晰。
4. 调试技巧
•  逐步调试：先分别对不同模块（如波形生成、频率调节、幅值调节）进行单独调试，确认每个模块功能正常后再进行整体调试。
•  仿真验证：在Proteus软件中进行仿真，验证硬件连接和程序逻辑是否正确。
•  使用示波器：用示波器检测输出波形，观察波形的频率、幅值和稳定性，确保输出符合设计要求。
5. 其他常见问题
•  问题：电源电压不稳定，导致单片机或DAC0832工作异常。
•  解决方法：检查电源电压是否符合单片机和DAC0832的供电要求，必要时更换稳定的电源。
•  问题：按键扫描不灵敏，导致波形切换或参数调节不及时。
•  解决方法：优化按键扫描逻辑，增加消抖处理，避免误触发。

7、项目成果与反思
1.  项目成果：
•  成功实现了正弦波、方波、三角波和锯齿波的生成。
•  频率调节功能正常，LCD显示清晰。
2.  反思与改进：
•  精度提升：DAC0832的输出精度受参考电压稳定性影响，可使用更高精度的电压基准源。
•  功能扩展：可以增加波形的幅值调节功能。
•  抗干扰设计：在实际应用中，需优化接地设计，减少噪声干扰。

8、课设总结

通过本次课程设计，掌握了单片机与DAC0832的协同工作方式，实现了多功能信号发生器的设计。该项目不仅加深了对单片机编程和硬件设计的理解，还为后续的电子系统开发提供了实践经验。
