基本逻辑门电路硬件验证与仿真分析

一，实验目的

熟悉数字电路试验箱；熟悉基本逻辑门电路的组合功能和分析方法。

二，实验设备

数字电路实验箱；74LS00二输入端四与非门，74LS20四输入端两与非门。

三，实验内容及步骤

（一）实验一

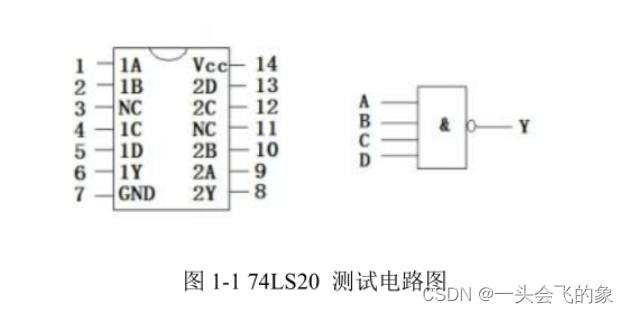

选用74LS20四输入端两与非门一个，74LS20芯片14引脚接入+5V,74LS20芯片7引脚接入地0V,并按图1-1接线，按表1-1改变A、B、C、D的状态，观察输出端Y 的状态，并记录数据。

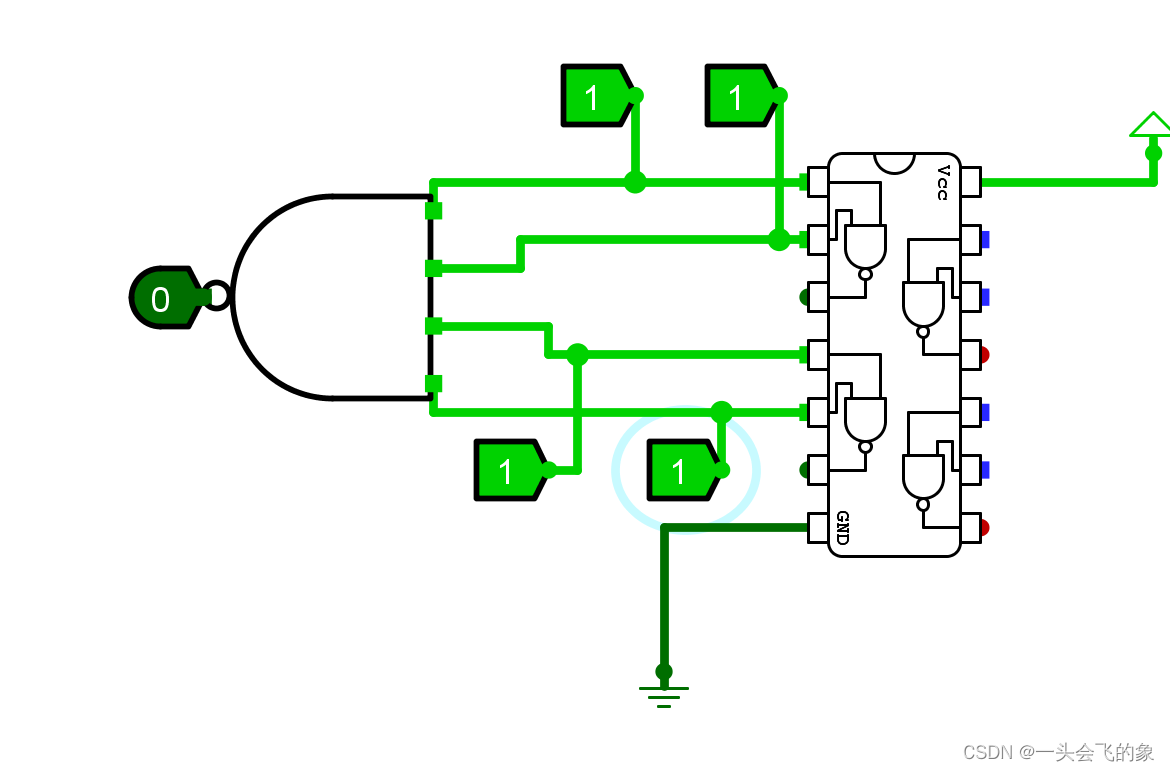

根据实验要求，在logisim上用74LS20芯片进行仿真。如图所示。

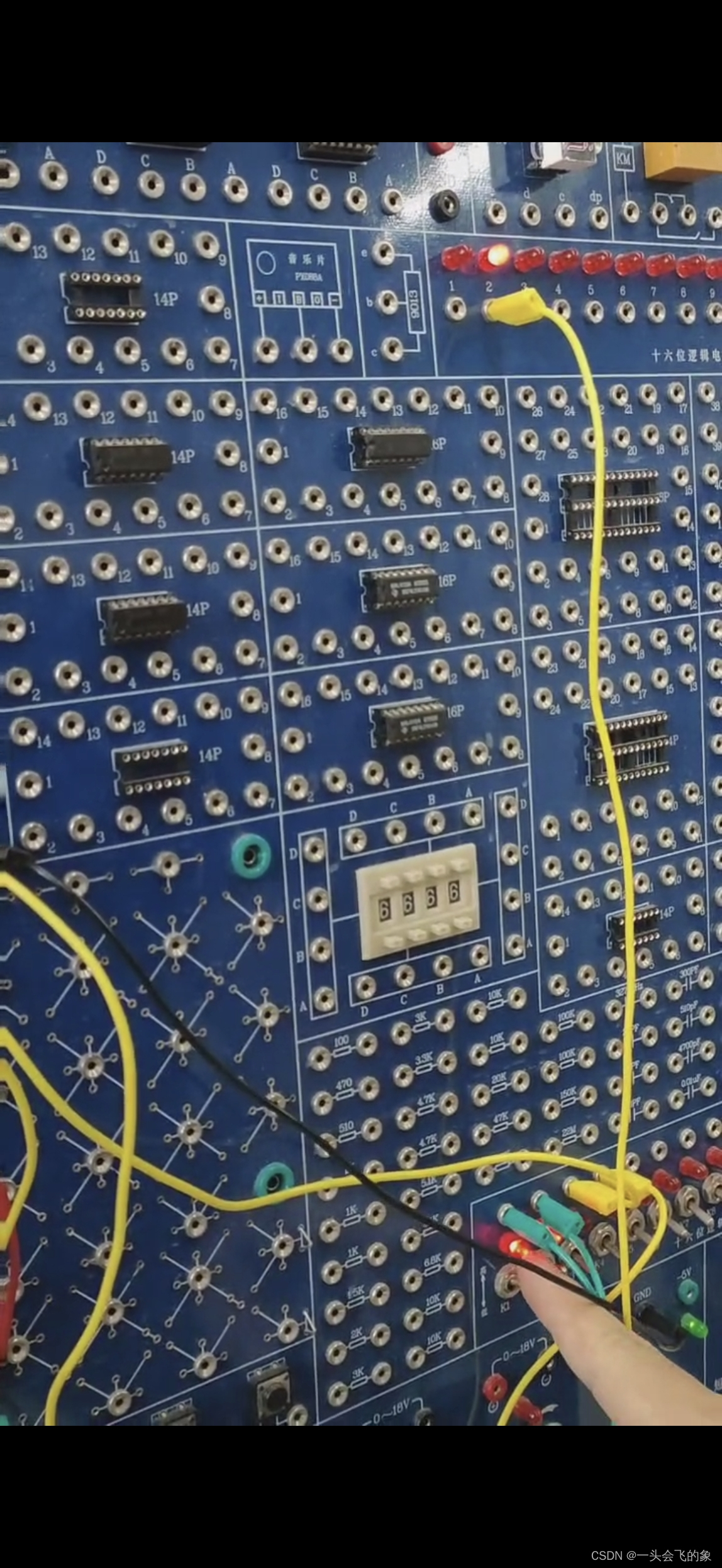

然后根据上图在实验中连接导线使其能正常工作，连接如图所示。

输入信号，并对输出信号进行记录，最终得到数据如下图。

（二）实验二

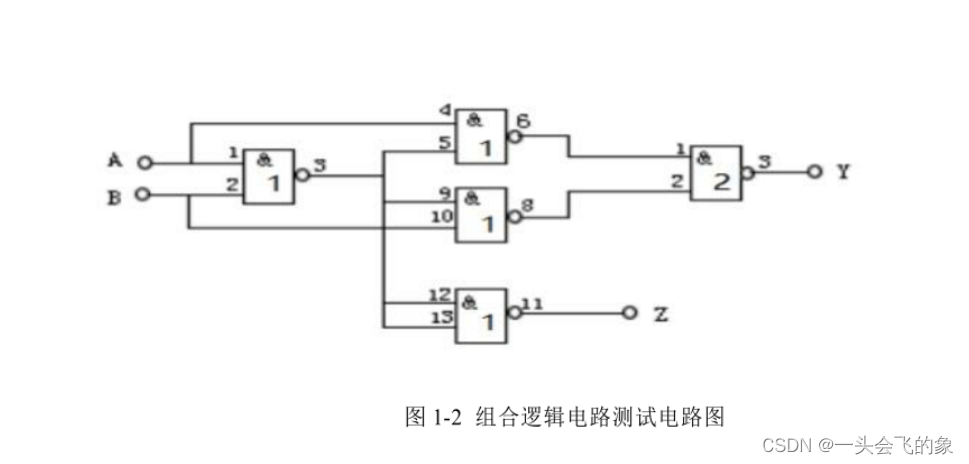

选用74LS00二输入端四与非门两个，74LS00芯片14引脚接入+5V,74LS00 芯片7引脚接入地0V,并按图1-2接线，改变A、B、C、D的状态，观察输出端Y的状态，并记录数据在表1-2。

根据实验要求，在logisim上用74LS90芯片进行仿真。如图所示。

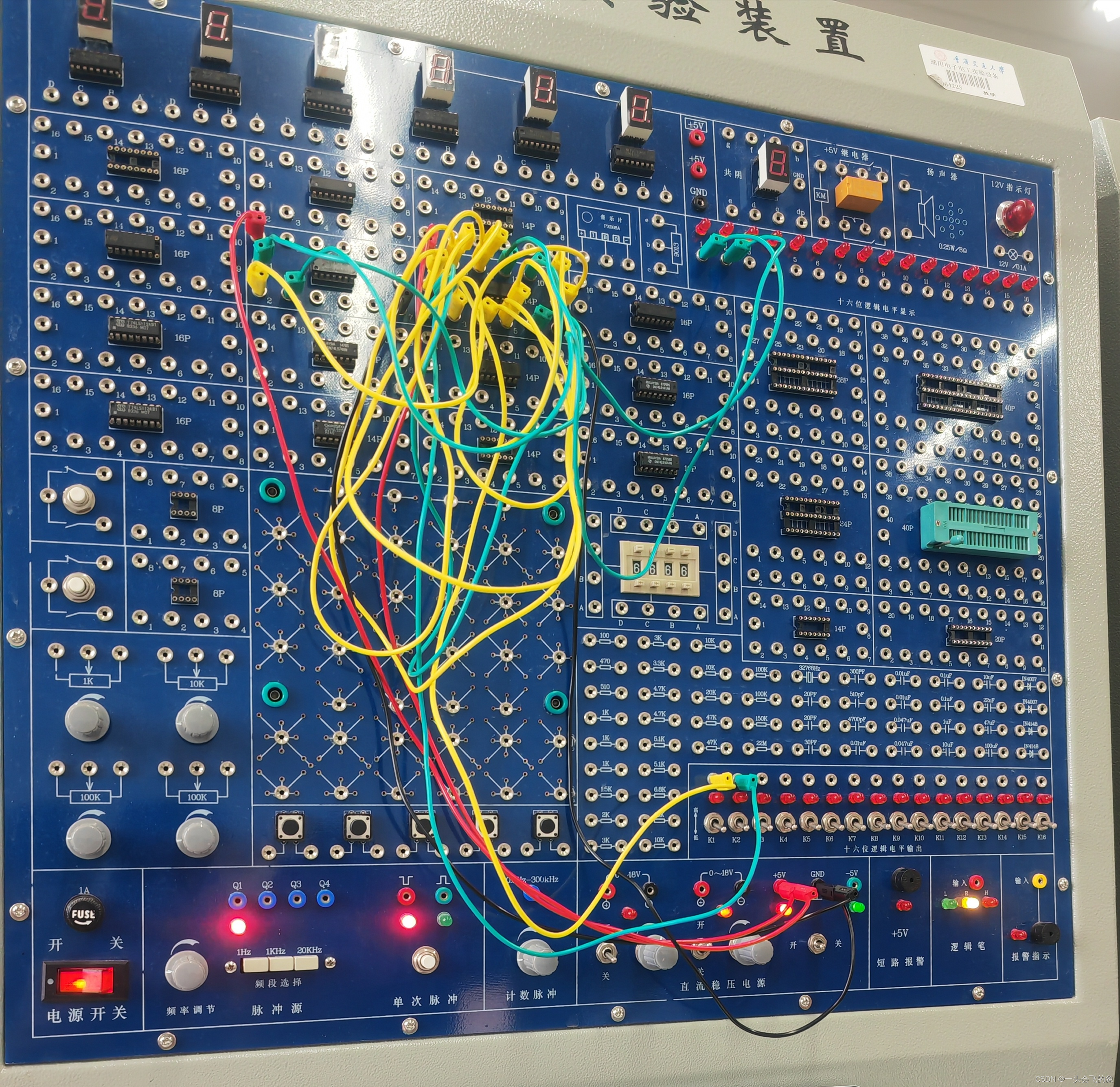

然后根据上图在实验中连接导线使其能正常工作，连接如图所示。

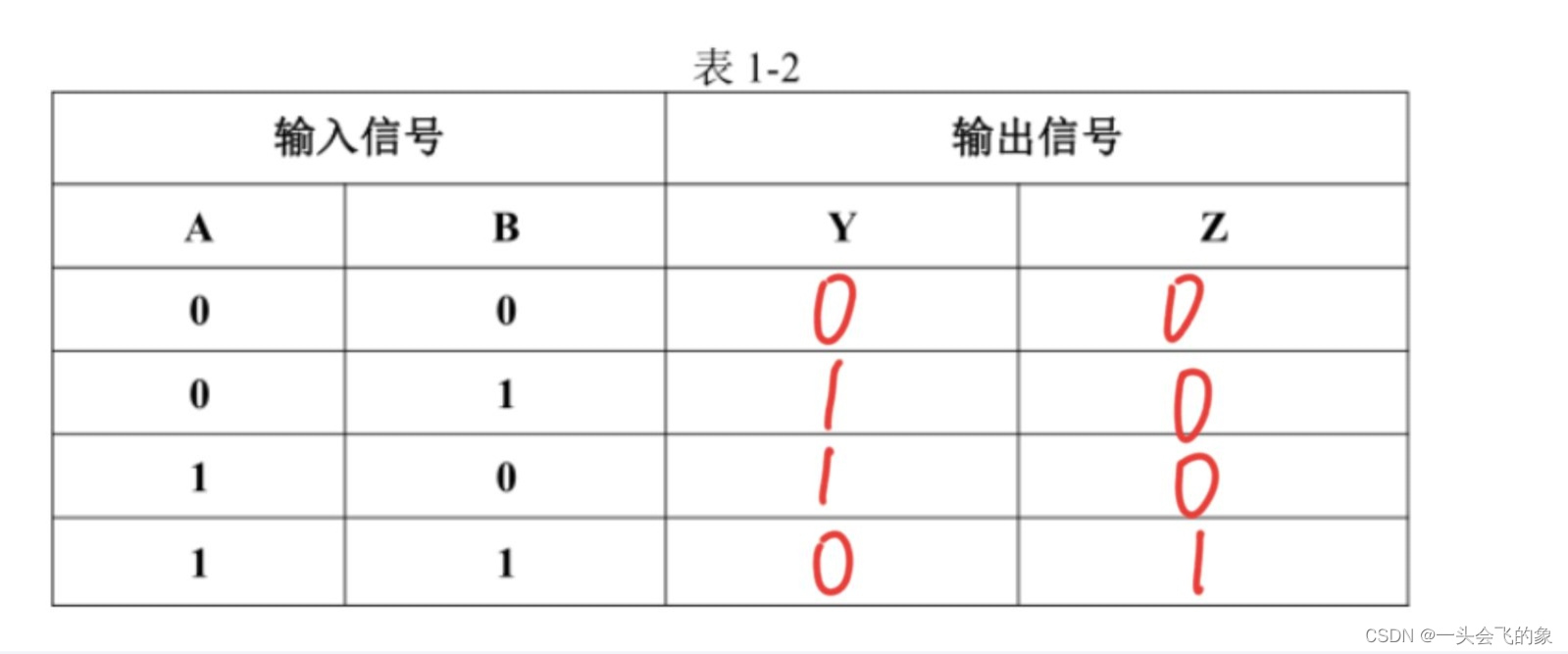

输入信号，并对输出信号进行记录，最终得到数据如下图。

四，实验数据分析

根据logisim测试电路及仿真分析可以得到74LS20中X=AB，Y=A+B。74LS00中，X=ABCD.

五，实验总结

我们可已通过logisim软件进行仿真实验，从而来模拟并分析电路。
