二进制数原码-反码和补码的数字电路以及半加器，全加器的学习

一，补码，反码的原理及其对应数字电路

（一）补码原理及其数字电路

补码原理如下：

（1）正数与原码相同;

  (2) 负数的补码，将其原码除符号位外的所有位取反（0变1，1变0，符号位为1不变）后加1。 同一个数字在不同的补码表示形式中是不同的。比如10进制数值-15的二进制原码是10001111，其补码在8位二进制中是11110001，然而在16位二进制补码表示中，不足位数要用符号位补全，也就是1111111111110001。

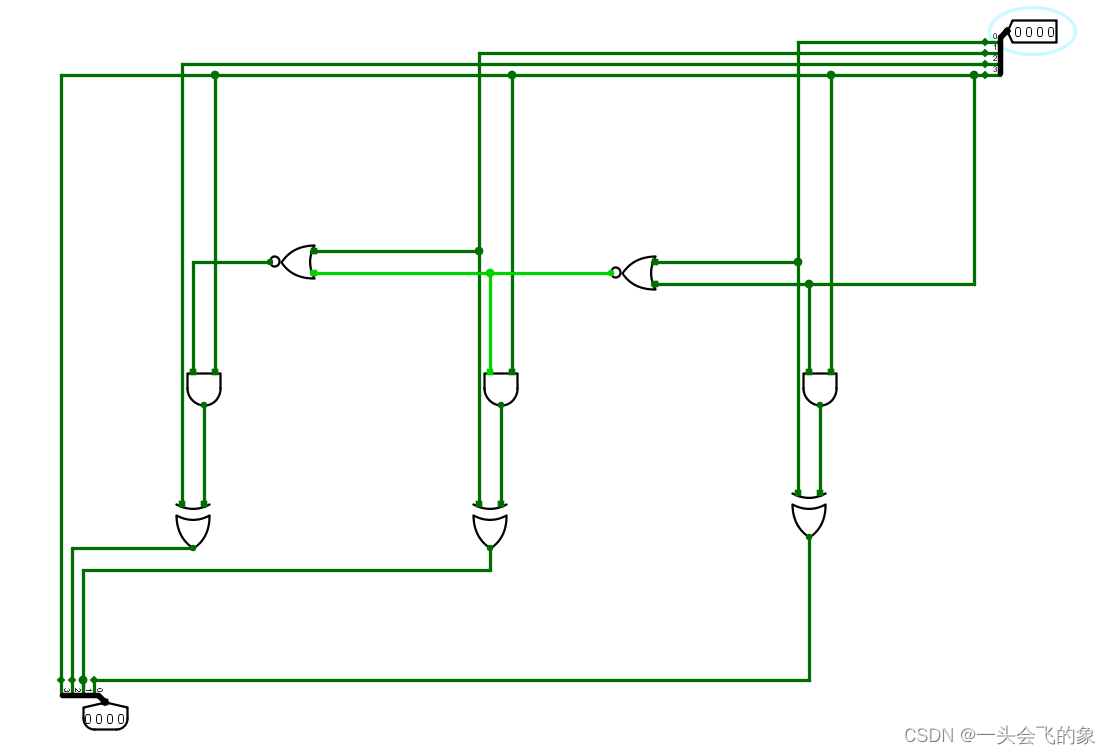

四位数补码电路图

（二）反码原理及其数字电路

反码原理：

（1）正数的反码还是等于原码；

（2）负数的反码就是它的原码除符号位外，按位取反。

以带符号位的四位二进制数为例：3是正数，反码与原码相同，则可以表示为0011；-3的原码是1011，符号位保持不变，低三位按位取反，所以-3的反码为1100。

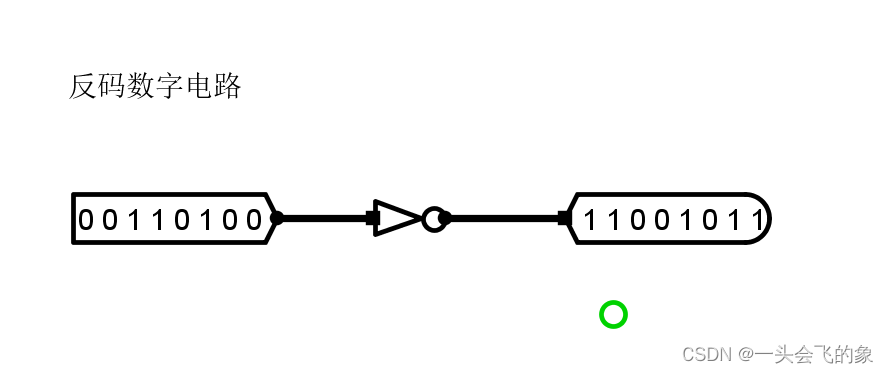

反码数字电路

利用一个非门可以制作出一个反码的简单数字电路

二，半加器和全加器

（一）半加器

半加器：半加器电路是指对两个输入数据位相加，输出一个结果位和进位，没有进位输入的加法器电路。 是实现两个一位二进制数的加法运算电路。

 半加器真值表

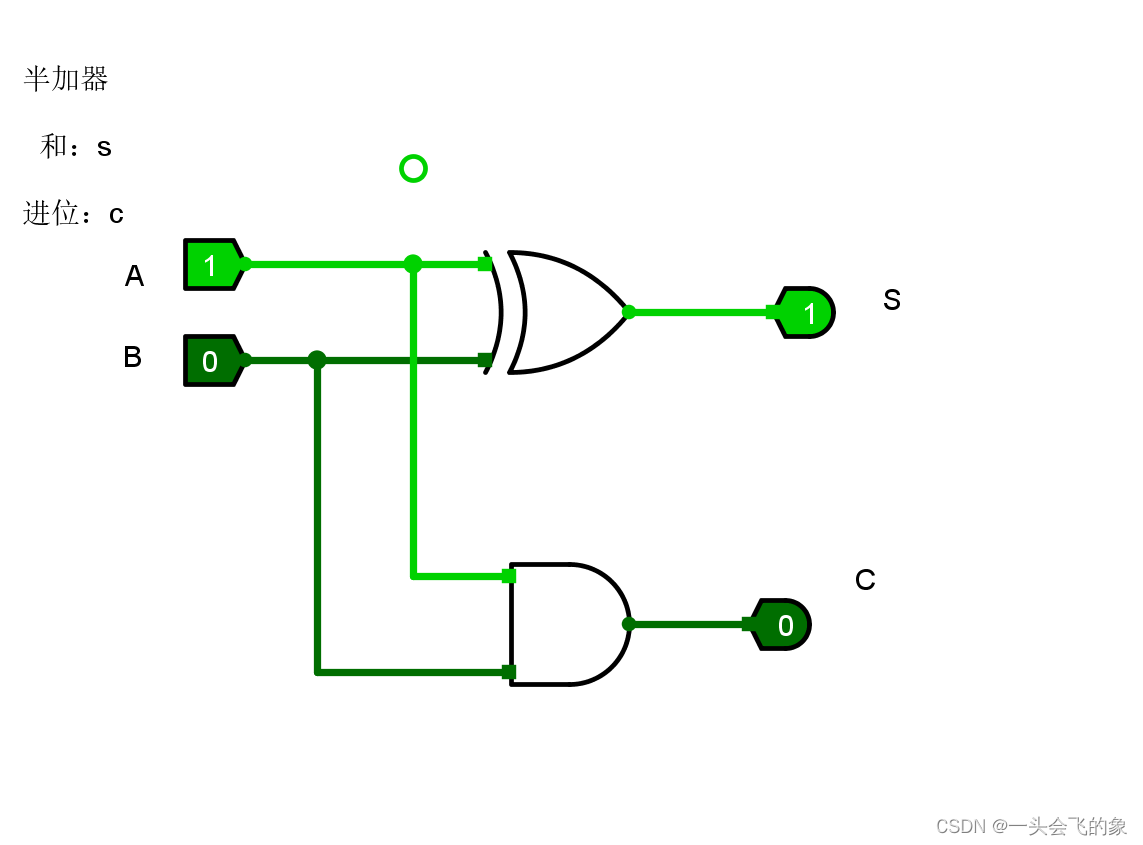

如下，为半加器数字电路

（二）全加器

全加器：全加器是指对输入的两个二进制数相加（A与B）同时会输入一个低位传来的进位（Ci-1），得到和数（SUM）和进位（Ci）；一位全加器可以处理低位进位，并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。常用二进制四位全加器74LS283。

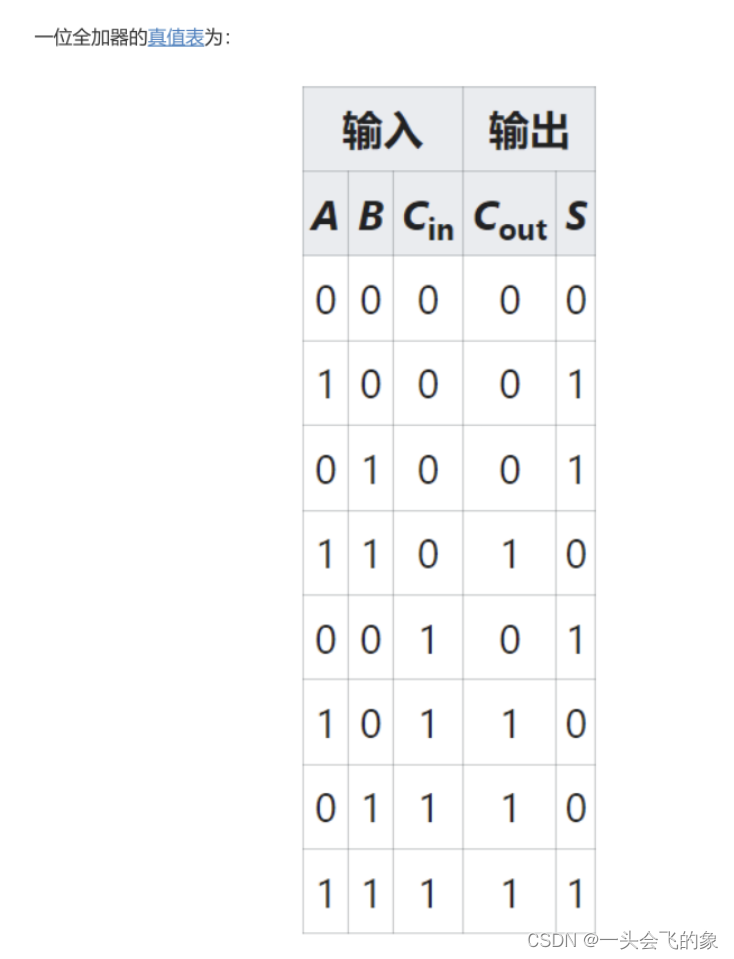

全加器真值表

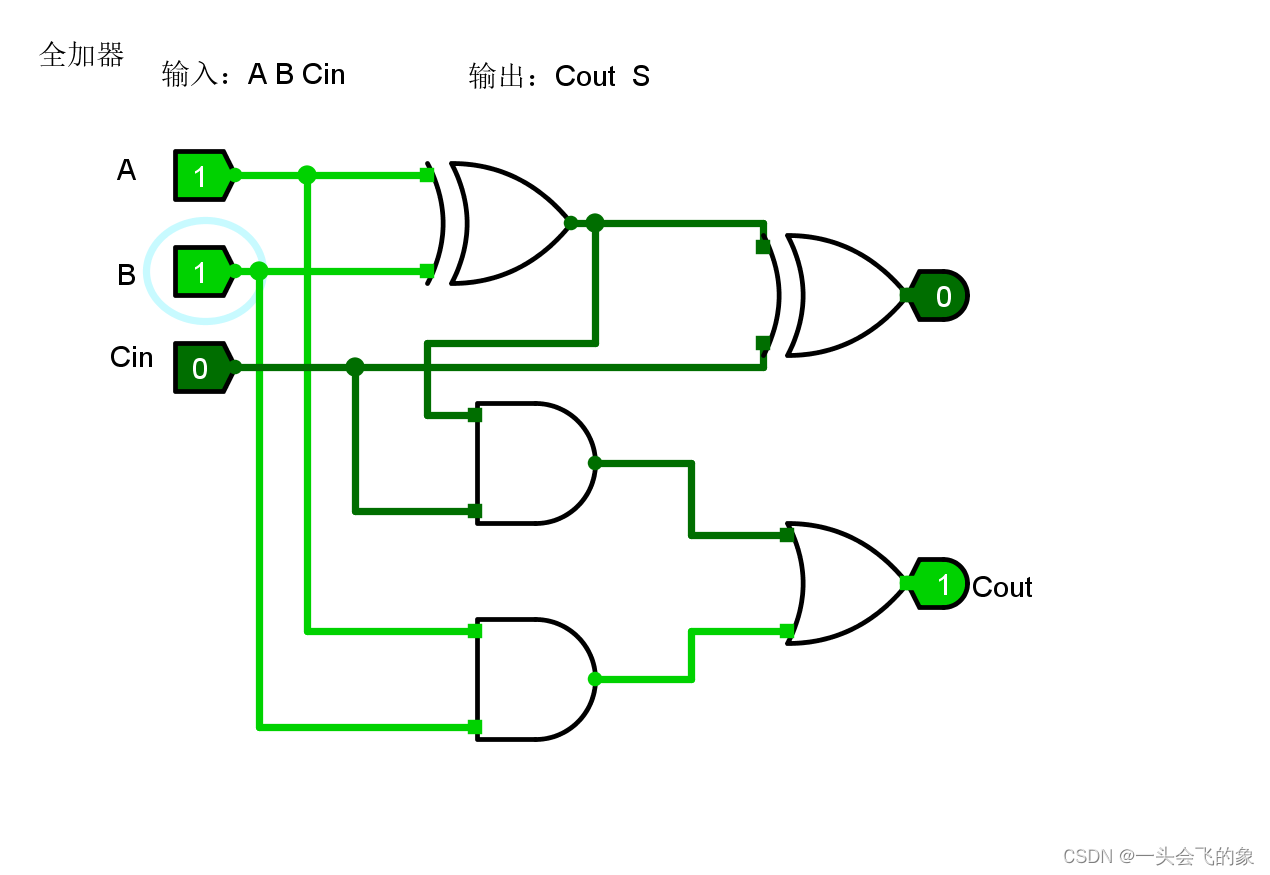

如下，为全加器数字电路

参考百度文献
