文章目录

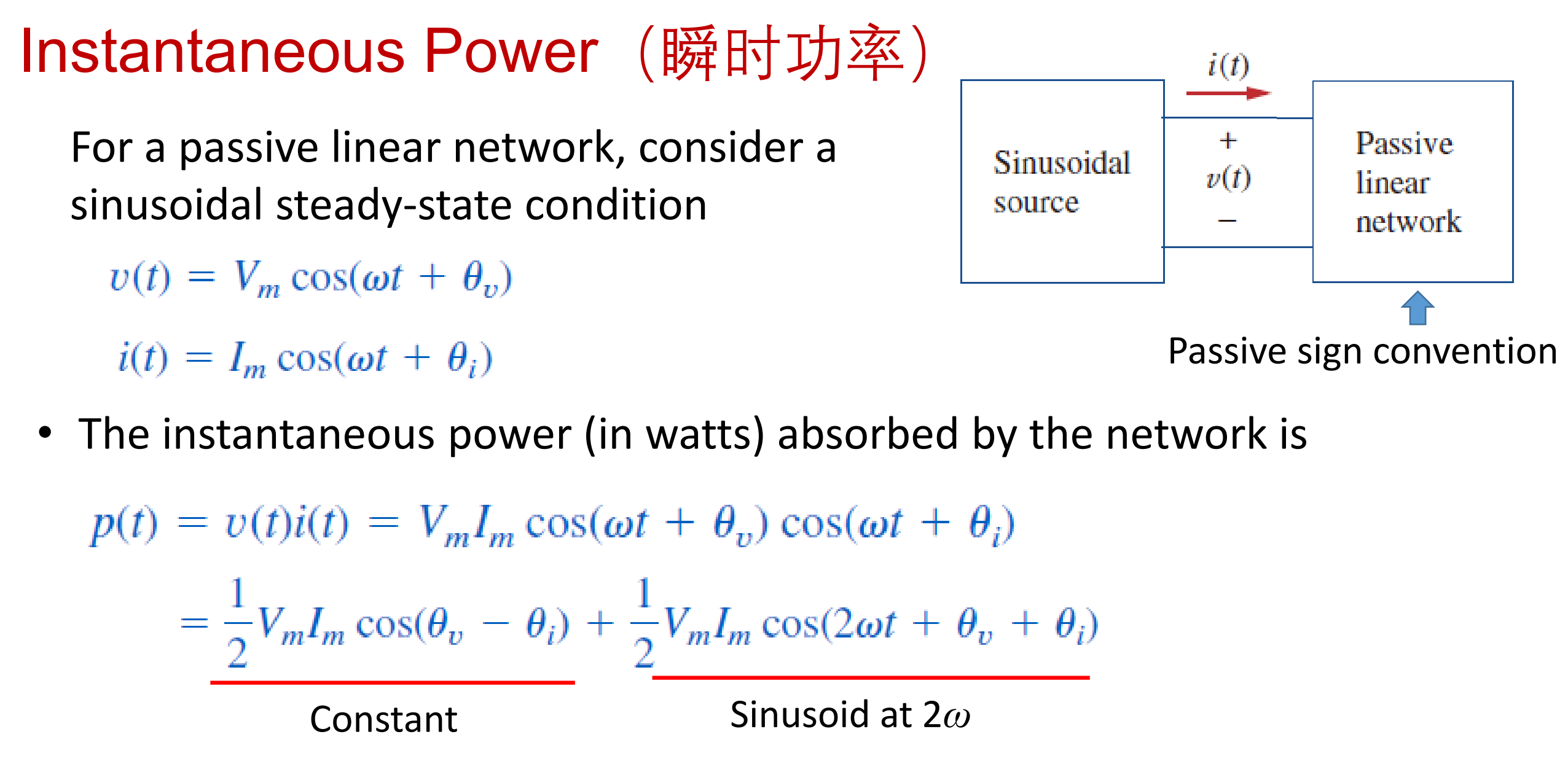

Instantaneous Power(瞬时功率)
P直接用U乘以I,前面是常数,后面是一串与时间有关的量。这一坨称为瞬时功率。

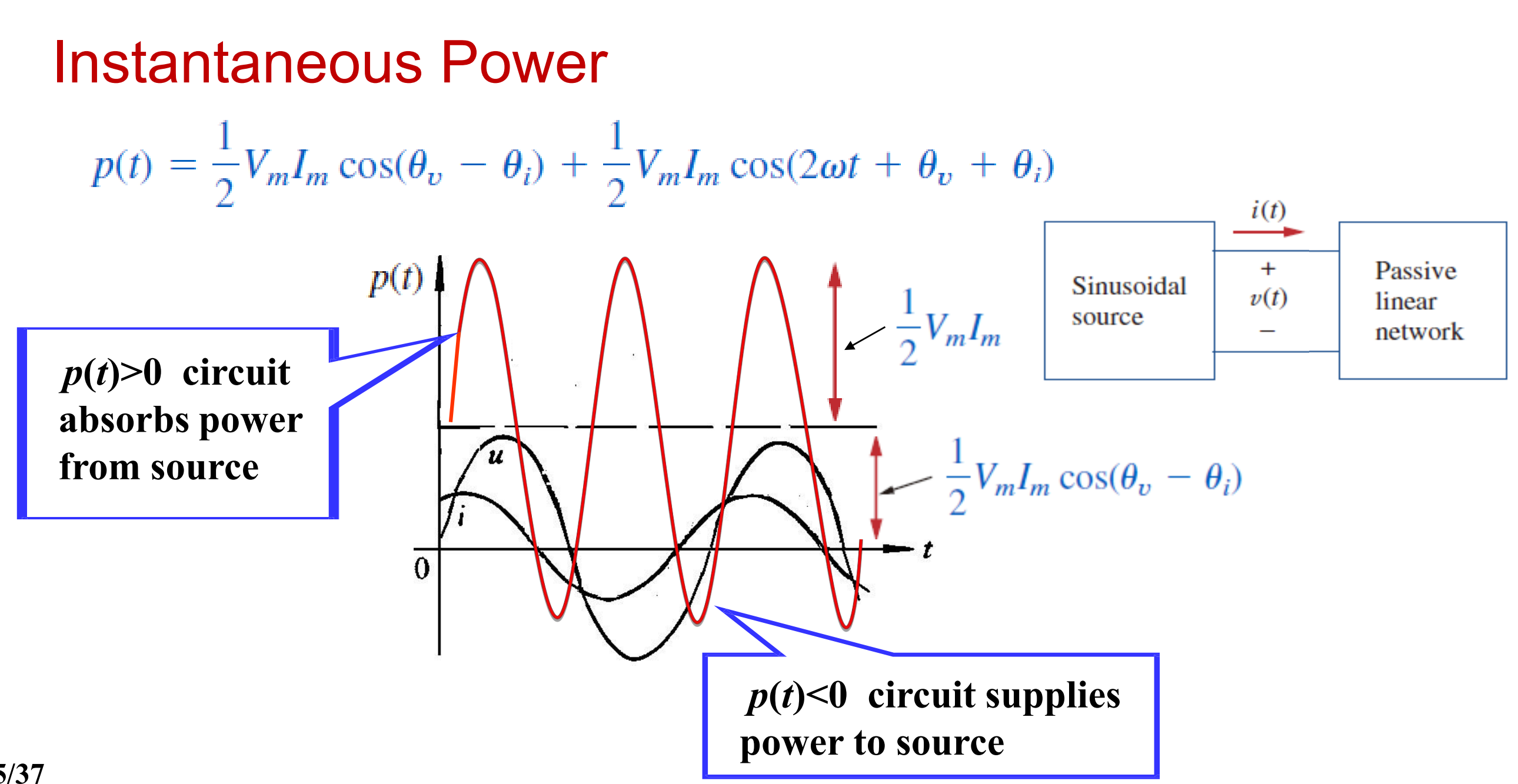

P>0,线路从电源吸收功率
P<0,路给电源提供功率

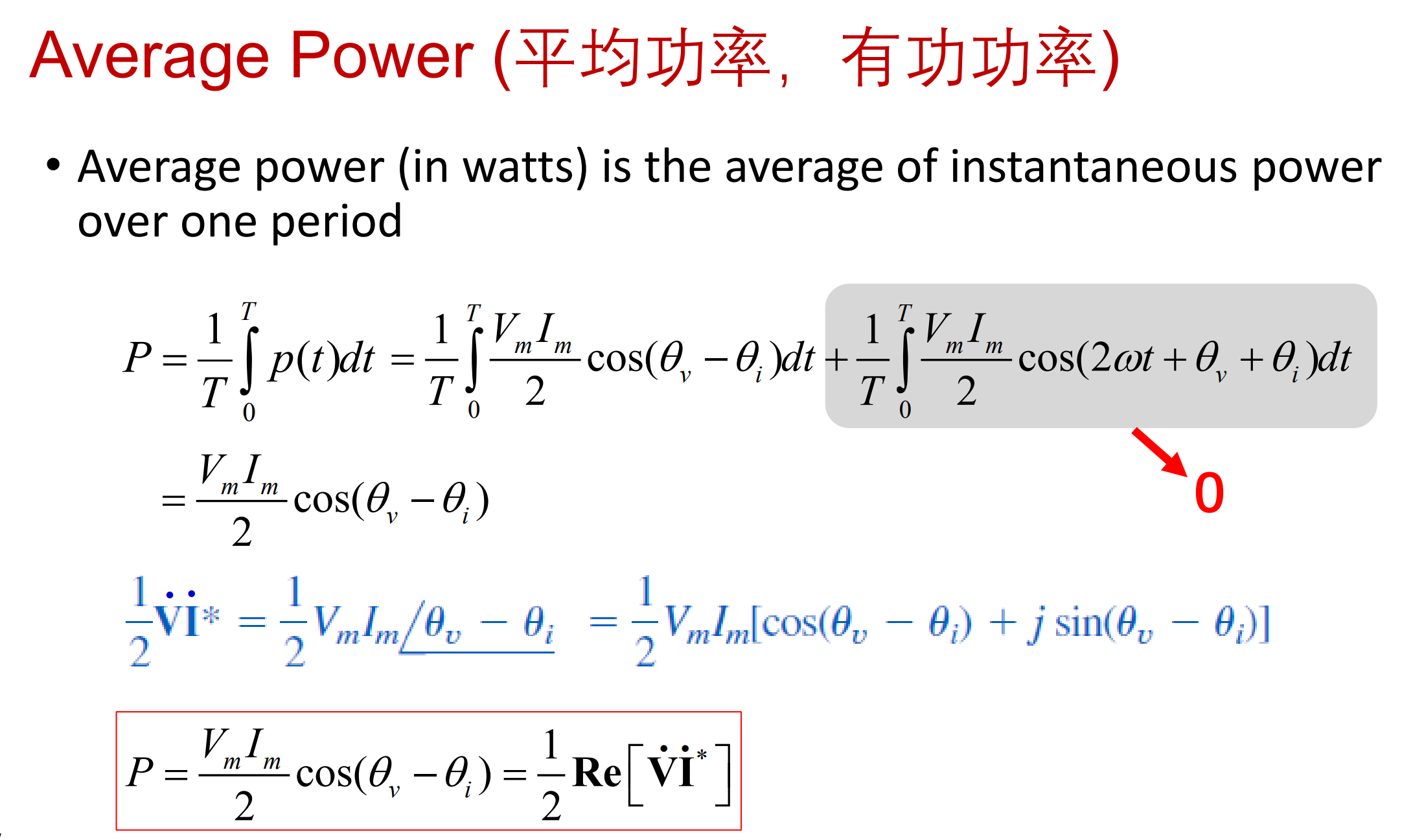

Average Power (平均功率,有功功率)
积分除以周期得到功率P的平均值。

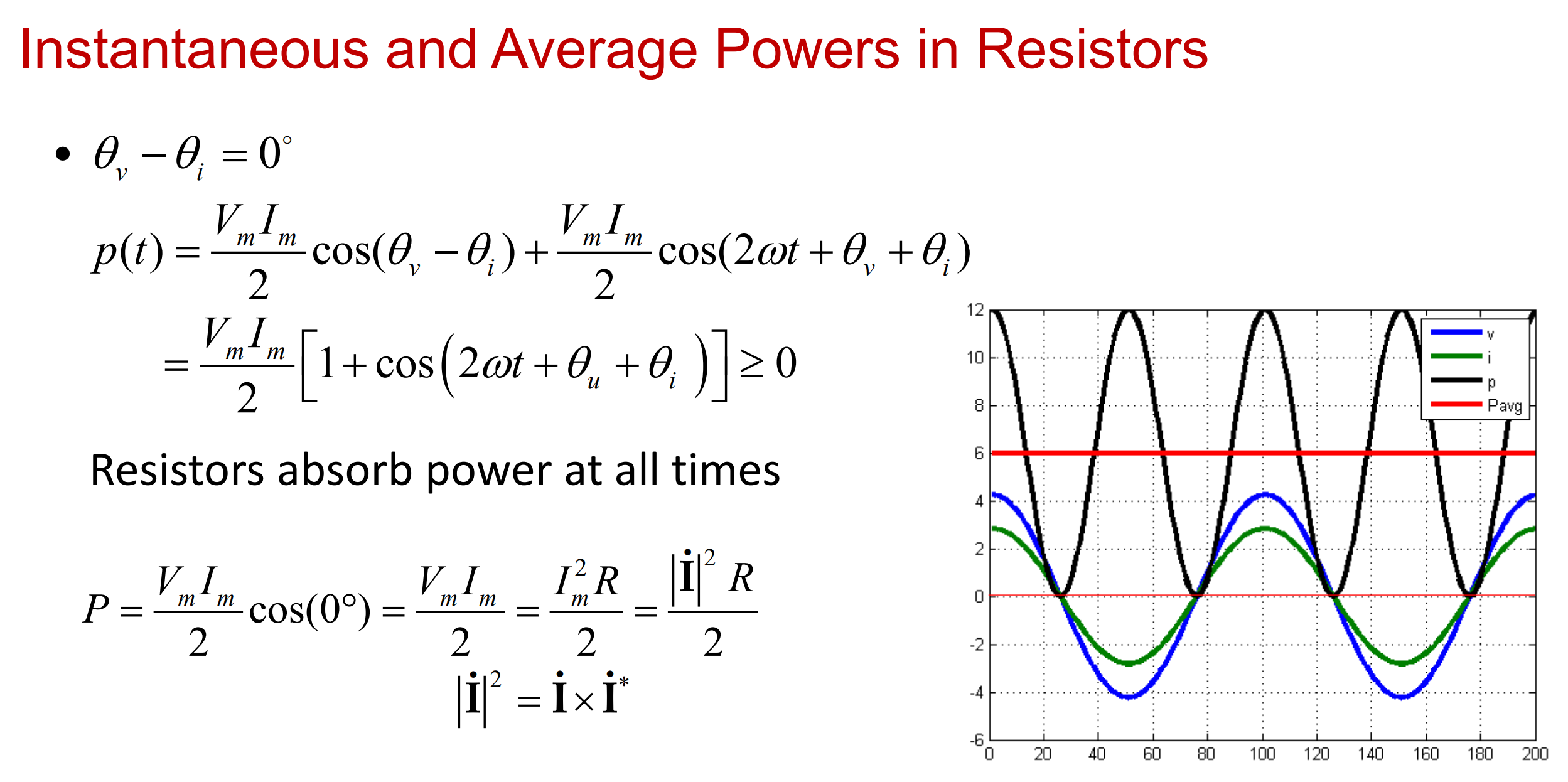

电阻的功率
相位差为0
瞬时功率:电阻功率始终大于0,电阻永远都吸收功率
平均功率:V乘以I的二分之一

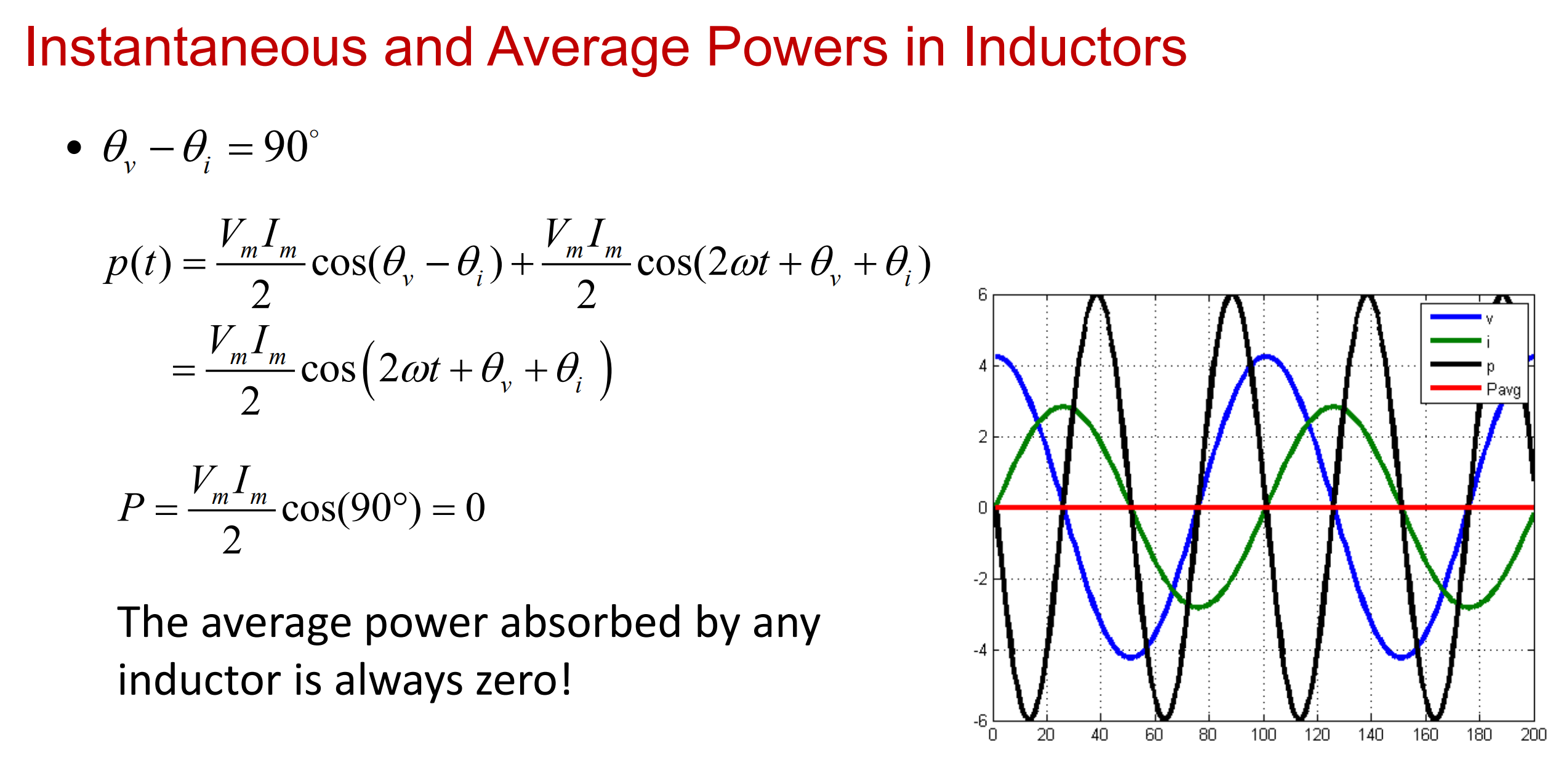

电感的功率
通过电感的电流滞后90度,相位差为90度
容易发现,电感的平均功率为0!

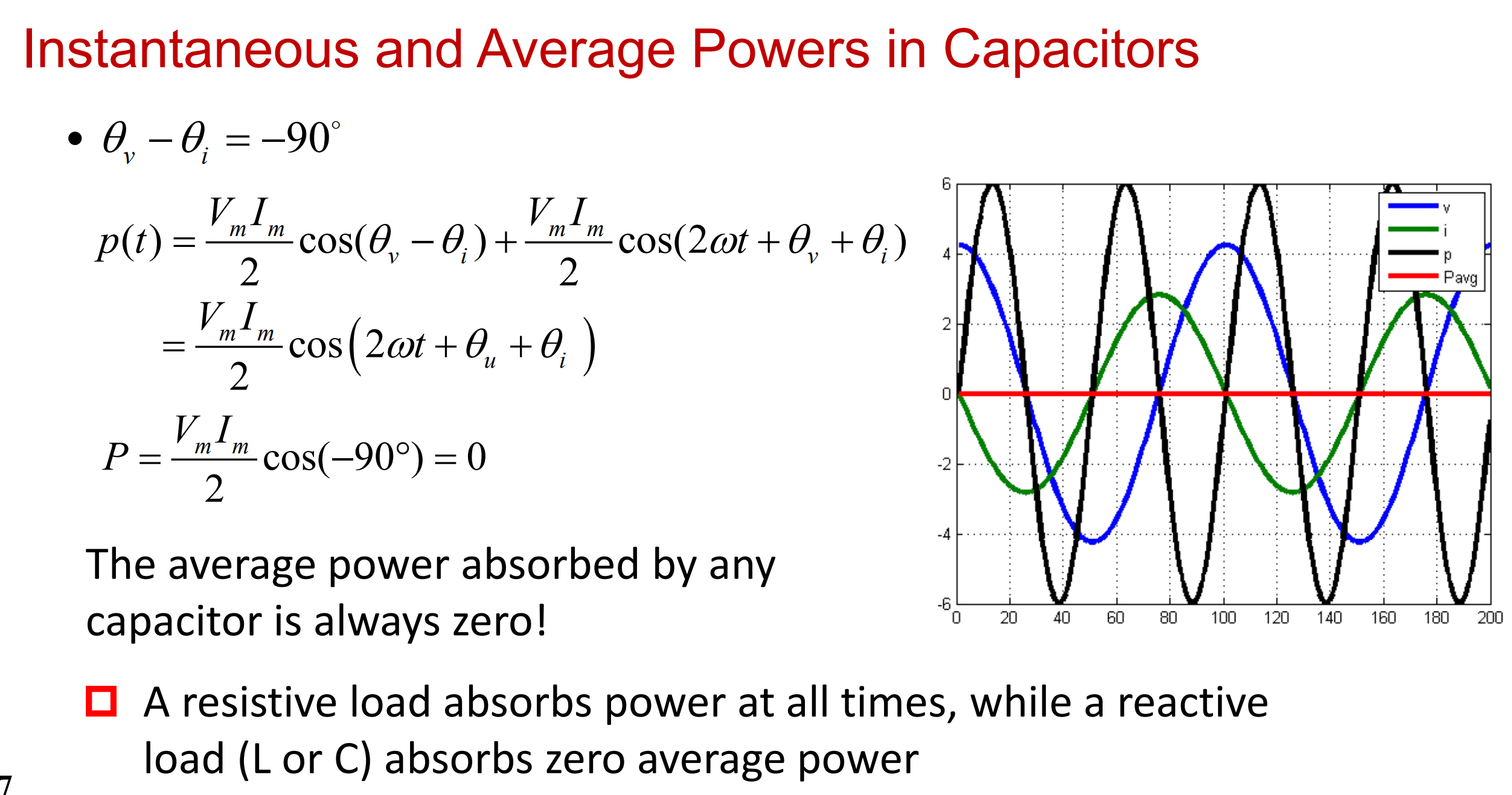

电容的功率
电容的电压滞后于电流90度
因此,平均功率也永远为0

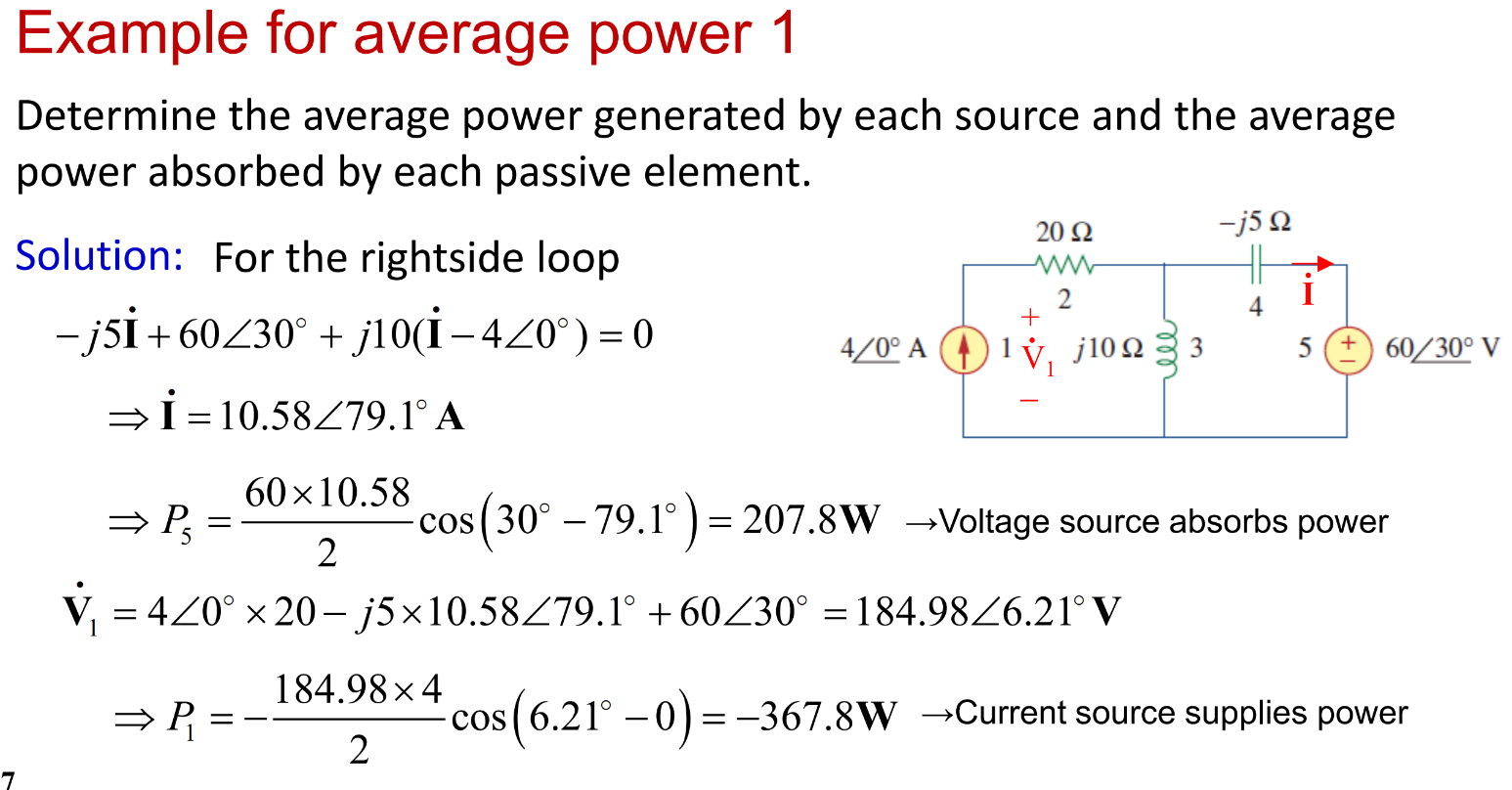

一个小例题
先通过网孔法算出电流,再计算电压源的平均功率:最大电流和电压相乘,电压相位减去电流相位。同理电流源。
最后看正负,正则吸收功率,负则提供功率。

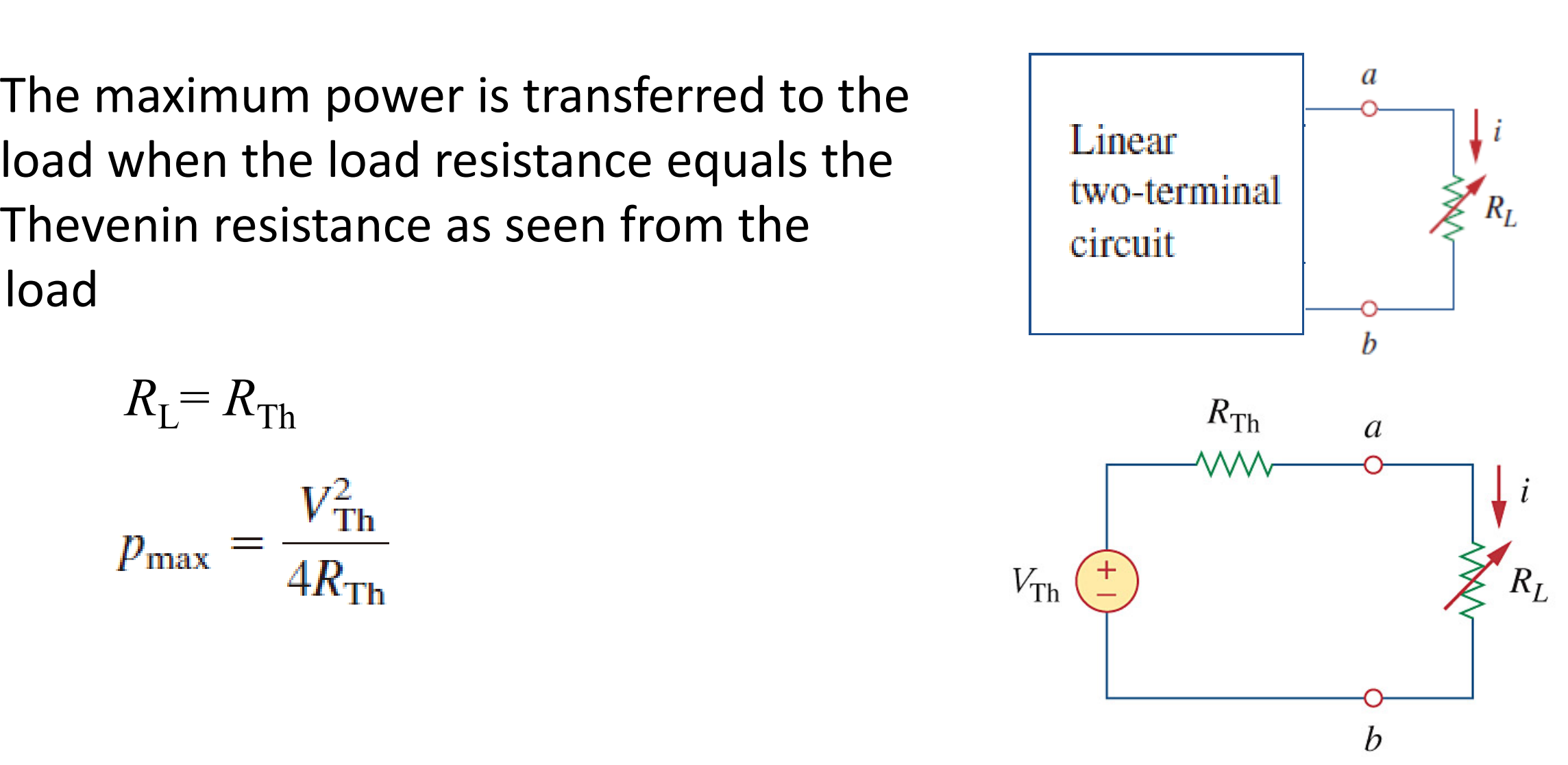

直流电路的最大传输功率
当负载电阻等于戴维南等效电阻,有最大传输功率

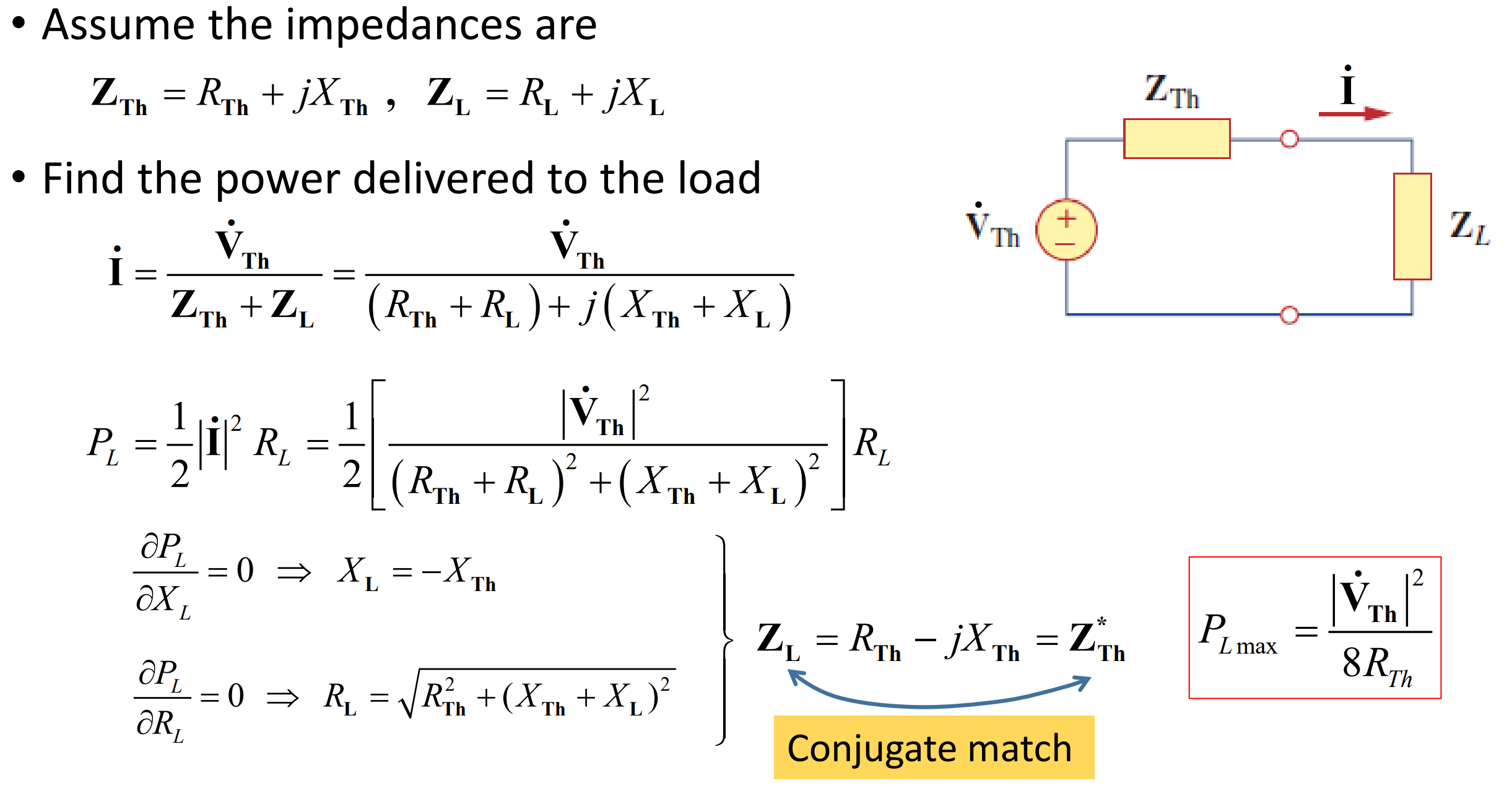

交流电路的最大传输功率
共轭匹配
负载阻抗等于信源内阻抗的共轭值,即它们的模相等而辐角之和为零。 这时在负载阻抗上可以得到最大功率。 这种匹配条件称为共轭匹配。

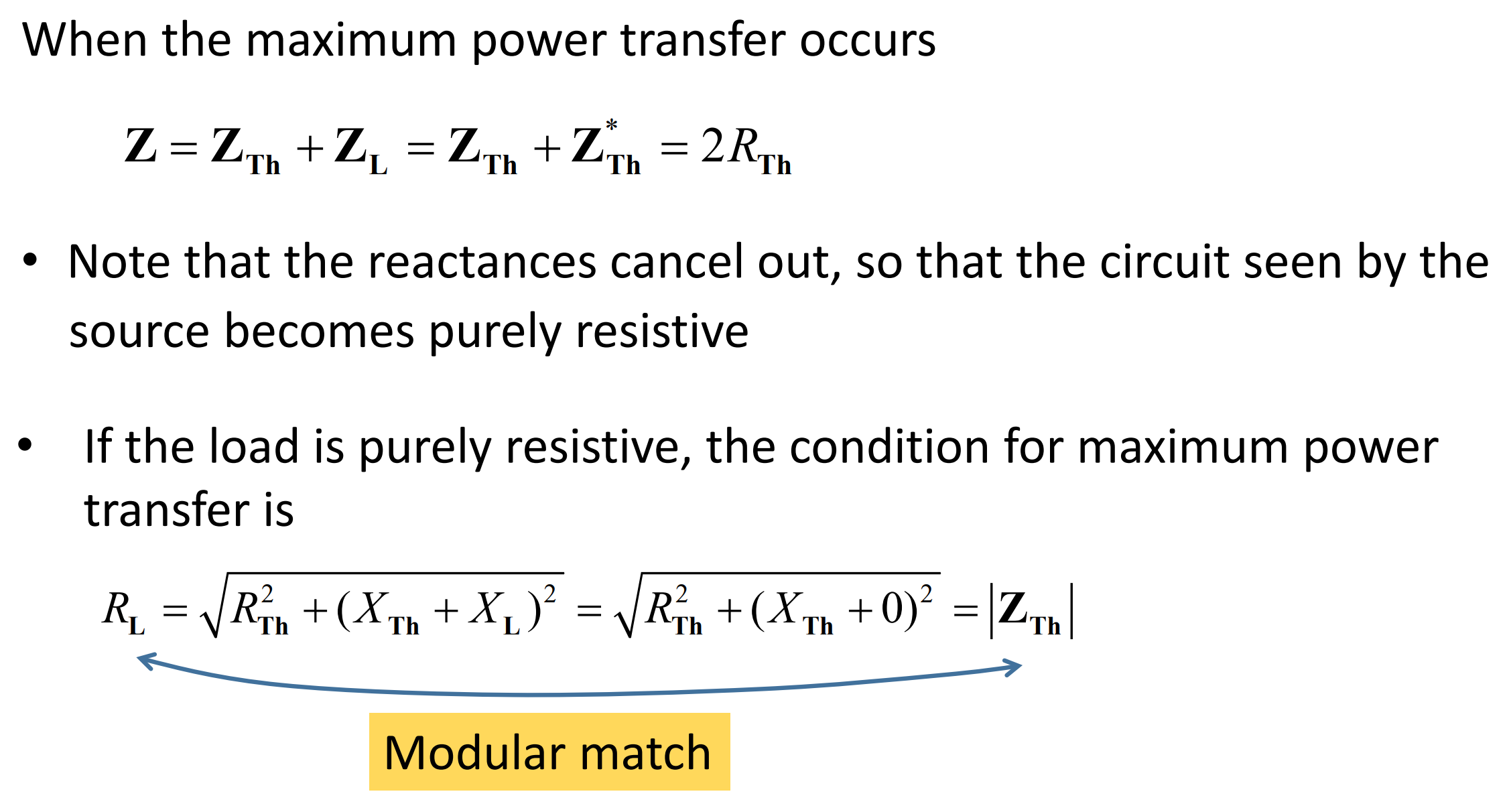

交流电路最大传输功率
共轭匹配:负载阻抗和信源阻抗实部相同,虚部相反——共轭
此时具有最大传输功率
此时:电路的阻抗=负载阻抗+信源阻抗(仅含实部,虚部抵消,此时可以看作为纯电阻电路)

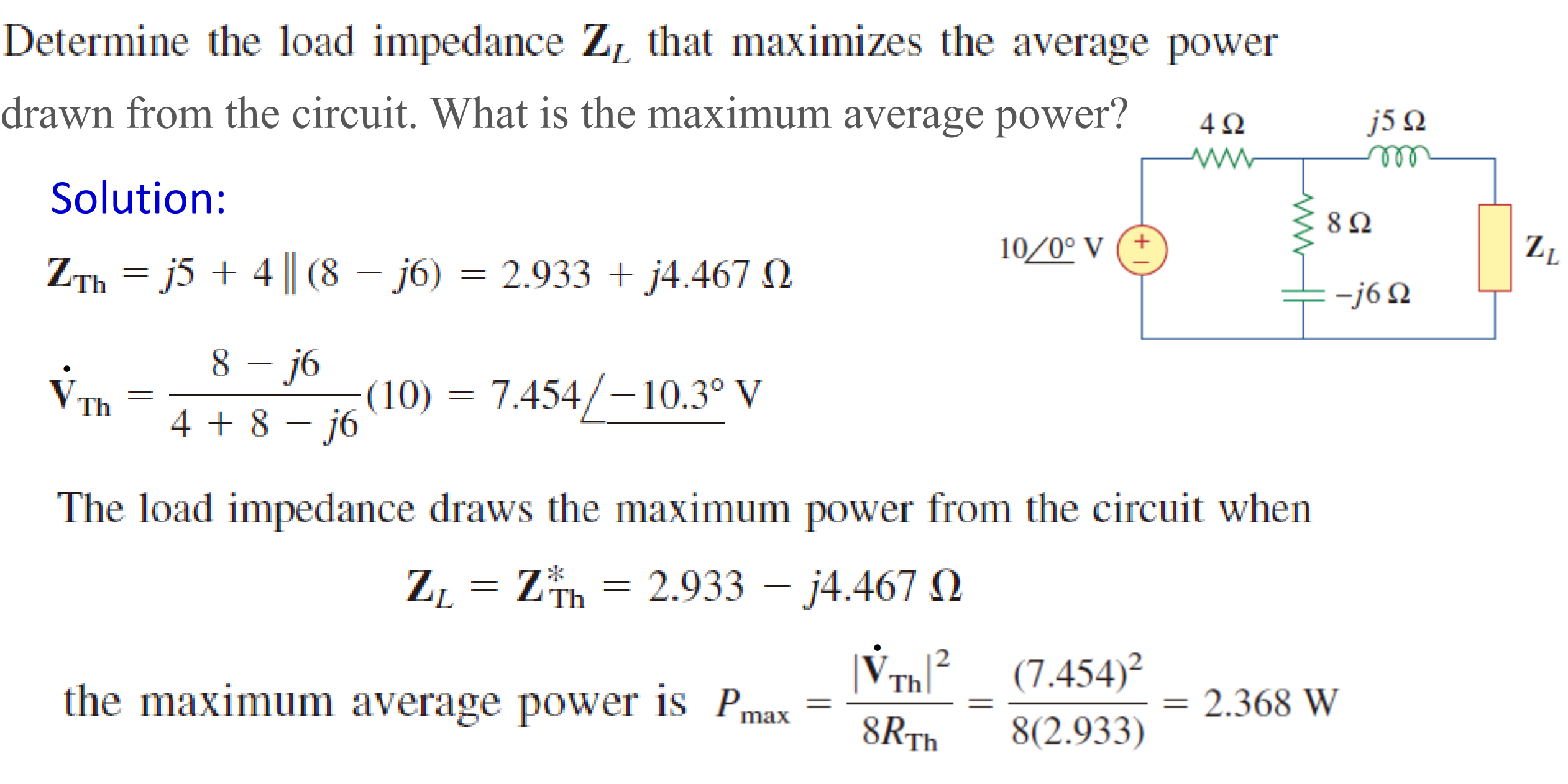

一个例题
先算出戴维南等效阻抗
Z
T
h
{Z}_{Th}
ZTh和戴维南等效电压
V
˙
T
h
\dot{V}_{Th}
V˙Th
根据共轭匹配原则,负载阻抗为戴维南等效阻抗的共轭复数
Z
∗
T
h
\overset{*}{Z}_{Th}
Z∗Th
最大平均功率为
V
˙
T
h
2
8
R
T
h
\frac{\dot{V}_{Th}^2}{8{R}_{Th}}
8RThV˙Th2
注意分母仅含实部!

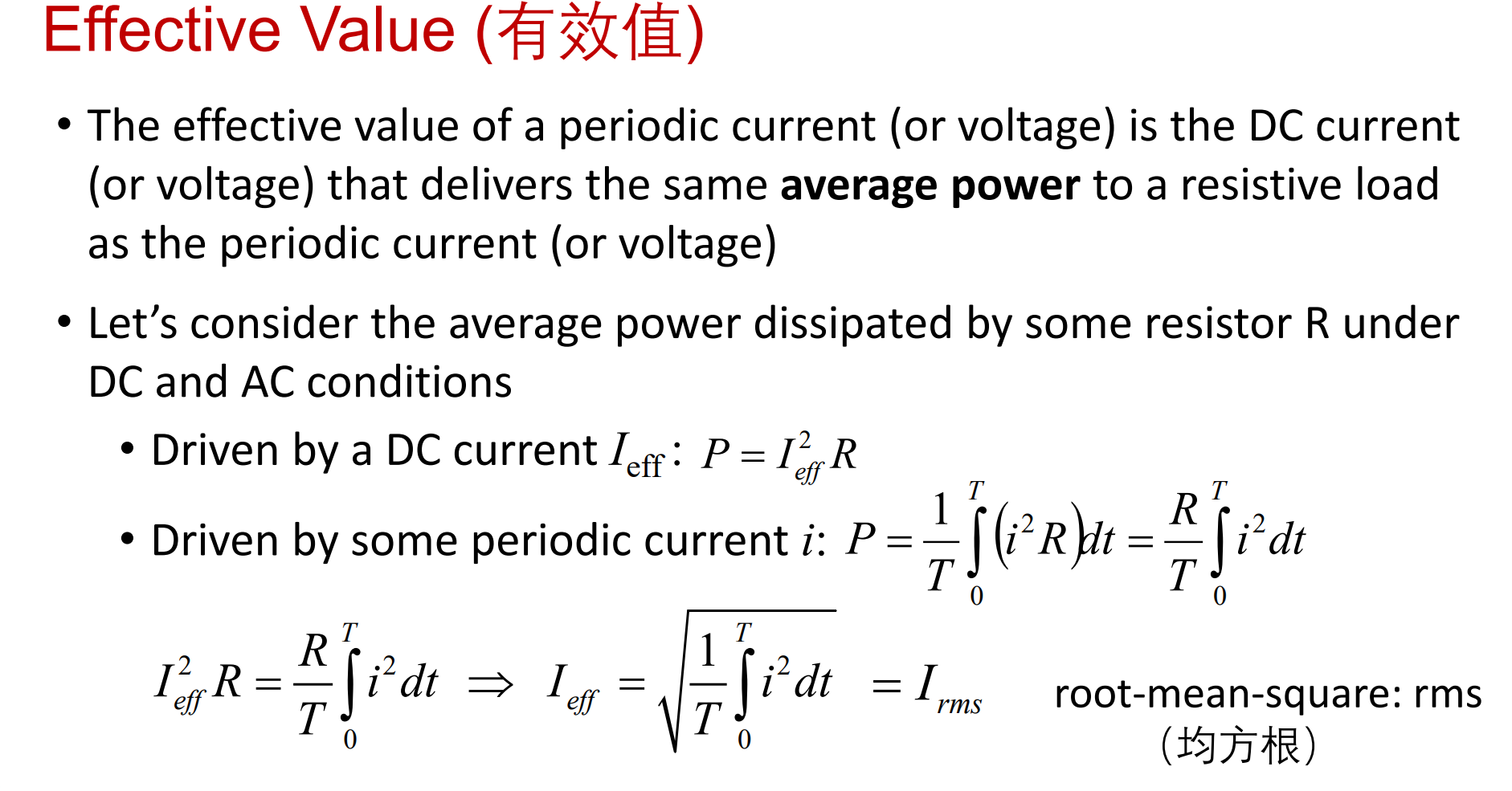

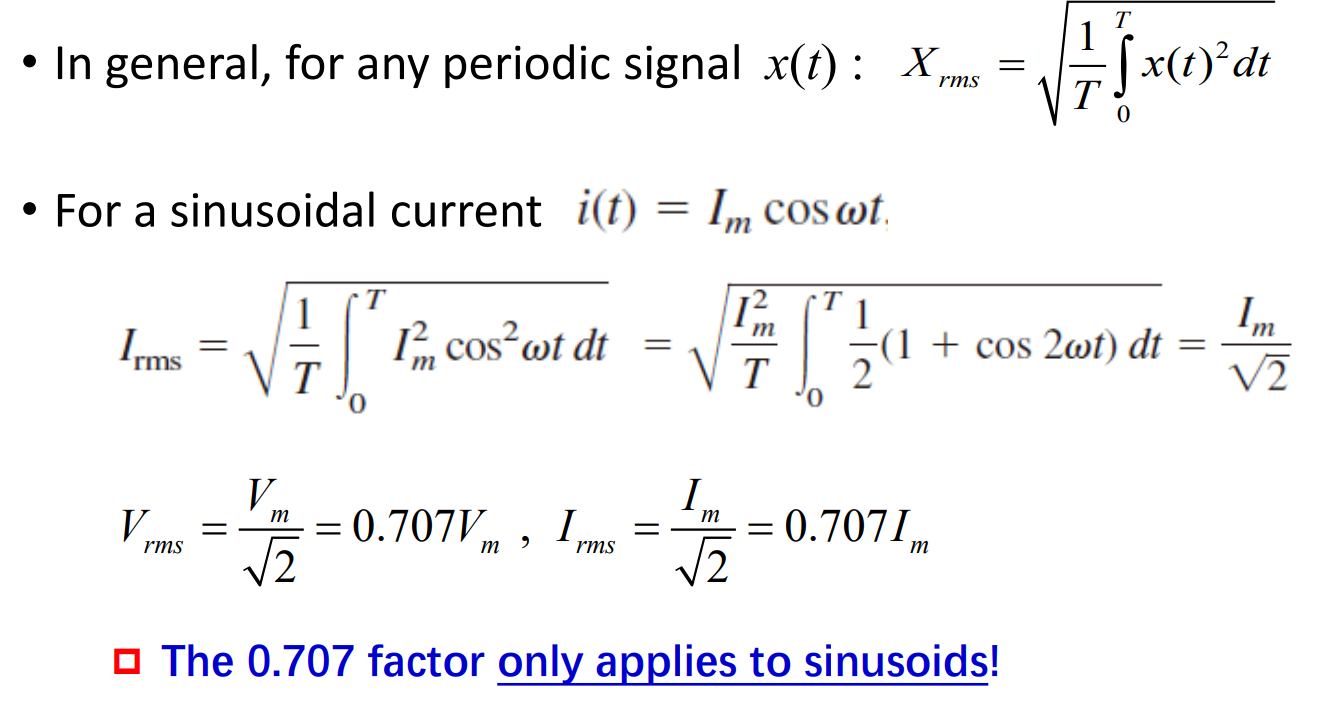

Effective Value (有效值)

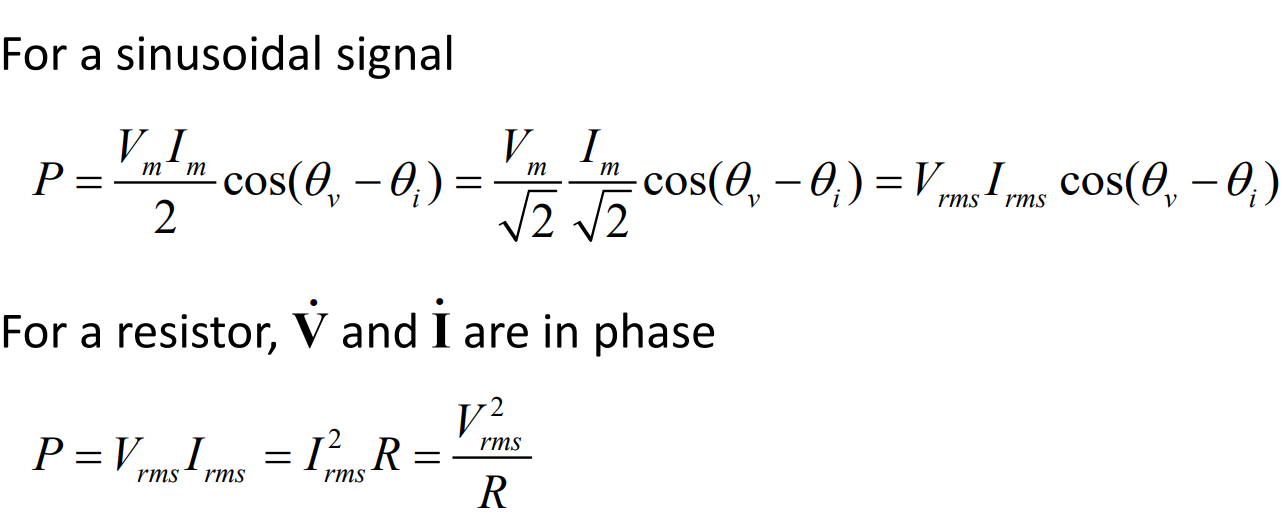

将功率公式和有效值相结合:
Apparent Power (视在功率)
视在功率S表示电流电压的携带能力,等于电压有效值乘以电流有效值

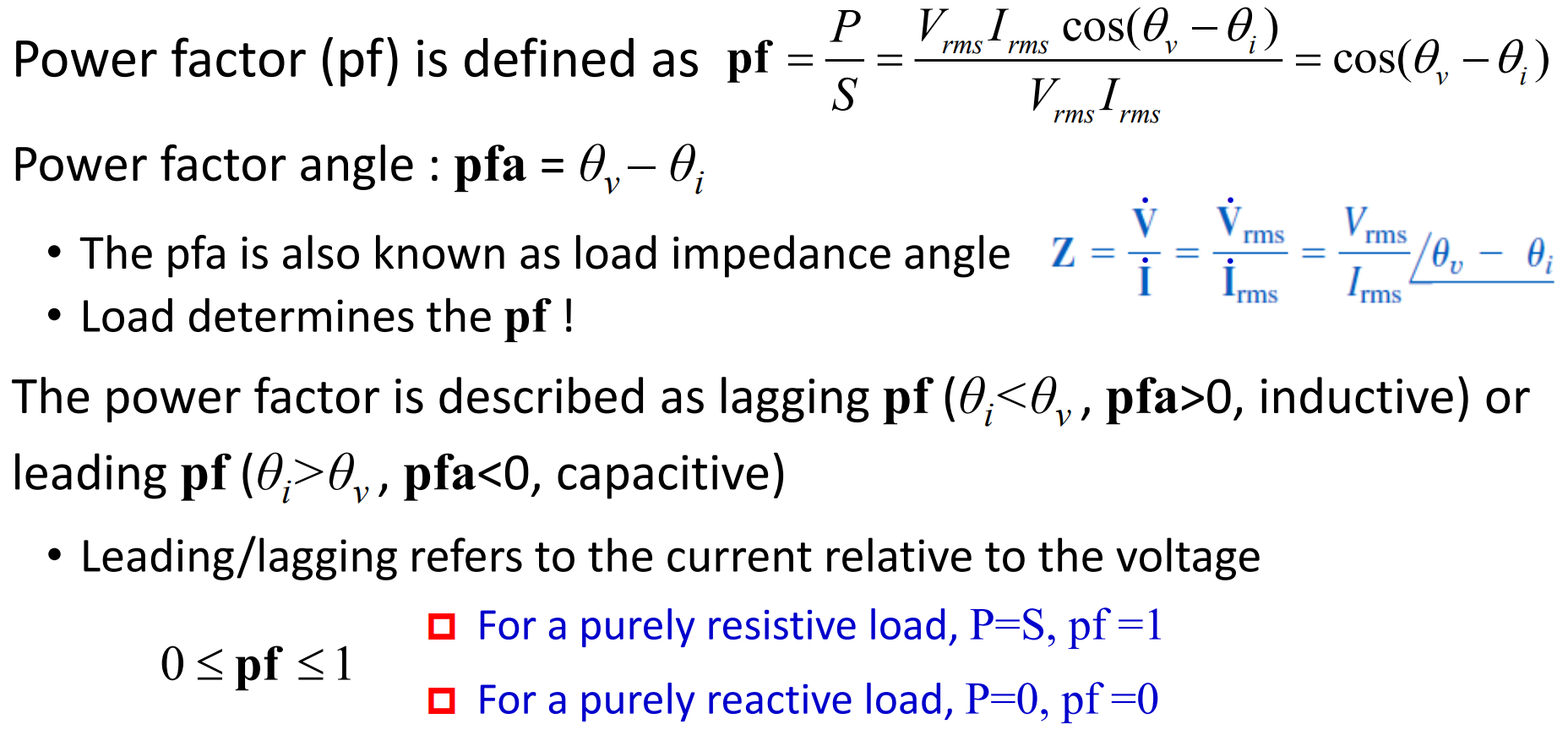

Power Factor(功率因数)pf
功率因数
p
f
pf
pf
0
≤
p
f
=
c
o
s
(
θ
v
−
θ
i
)
≤
1
0\le pf=cos(\theta_v-\theta_i)\le 1
0≤pf=cos(θv−θi)≤1
功率因数角
p
f
a
pfa
pfa
p
f
a
=
θ
v
−
θ
i
pfa=\theta_v-\theta_i
pfa=θv−θi
功率因数被描述为滞后 pf (θi<θv,pfa>0,电感式)或领先的pf(θi>θv,pfa<0,电容式)
超前、滞后是指相对于电压的电流。

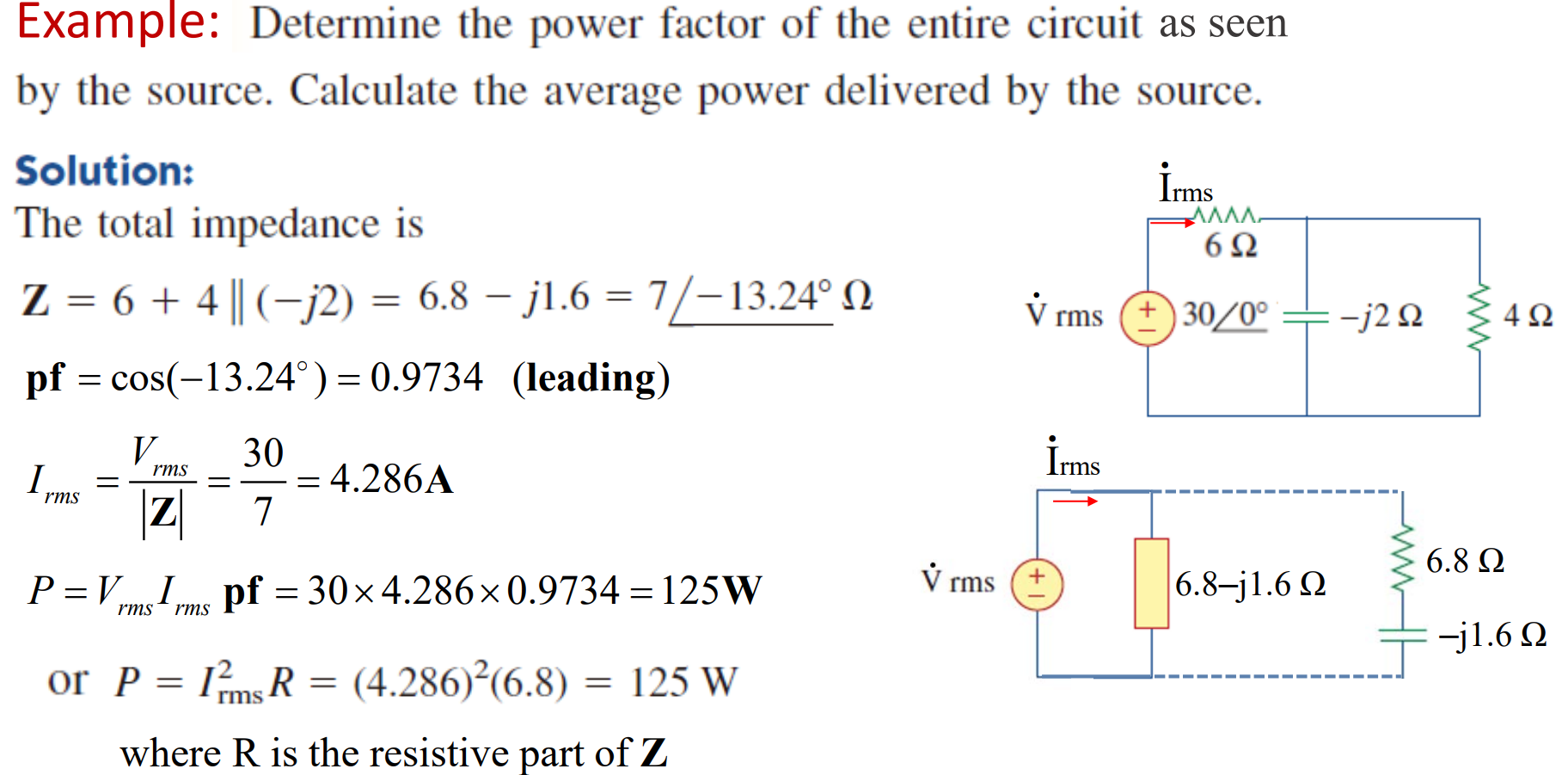

小例子
先算出总的阻抗,阻抗角度即pf里面的角度,功率因数pf,电流有效值乘以总阻抗即电压有效值,平均功率用有效值进行计算。
λ
π
ξ
ϵ
ϕ
Φ
\lambda \pi \xi \epsilon \phi \Phi
λπξϵϕΦ

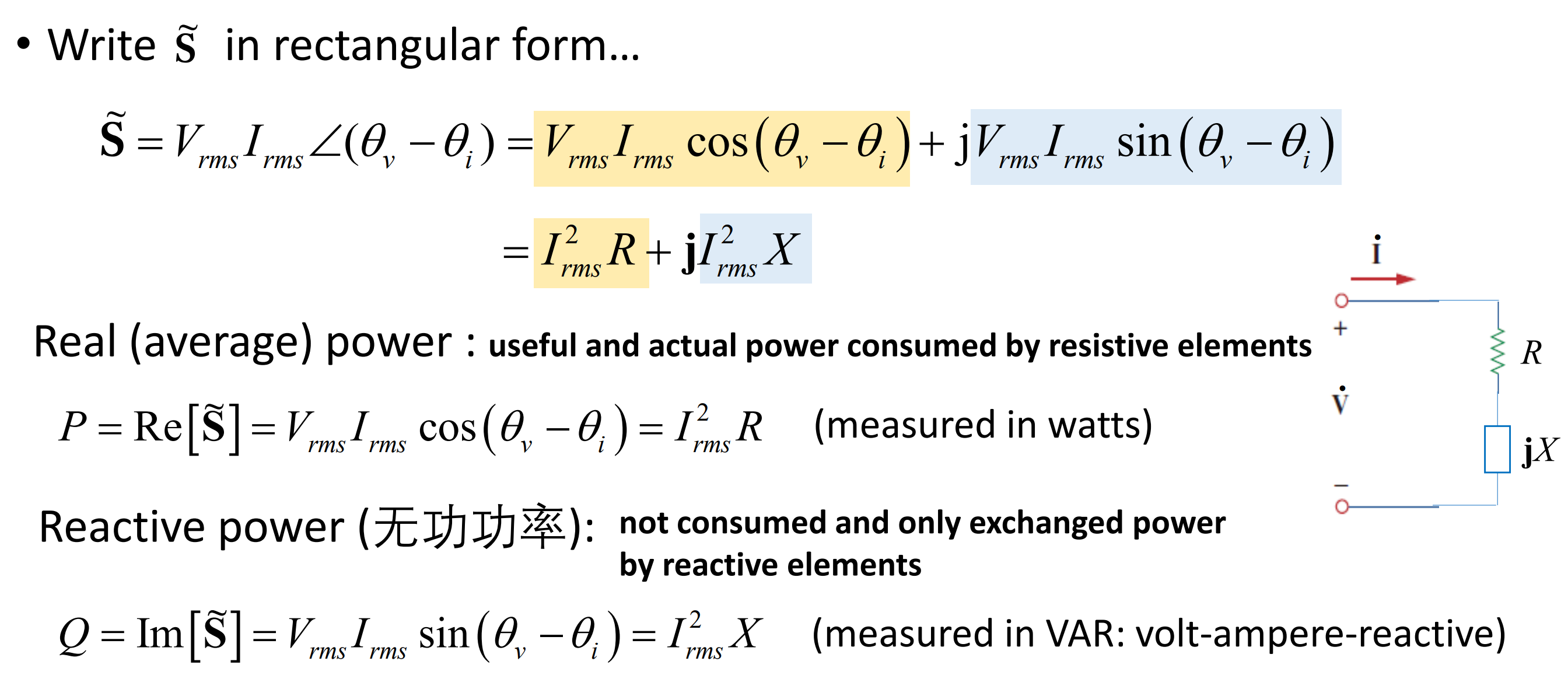

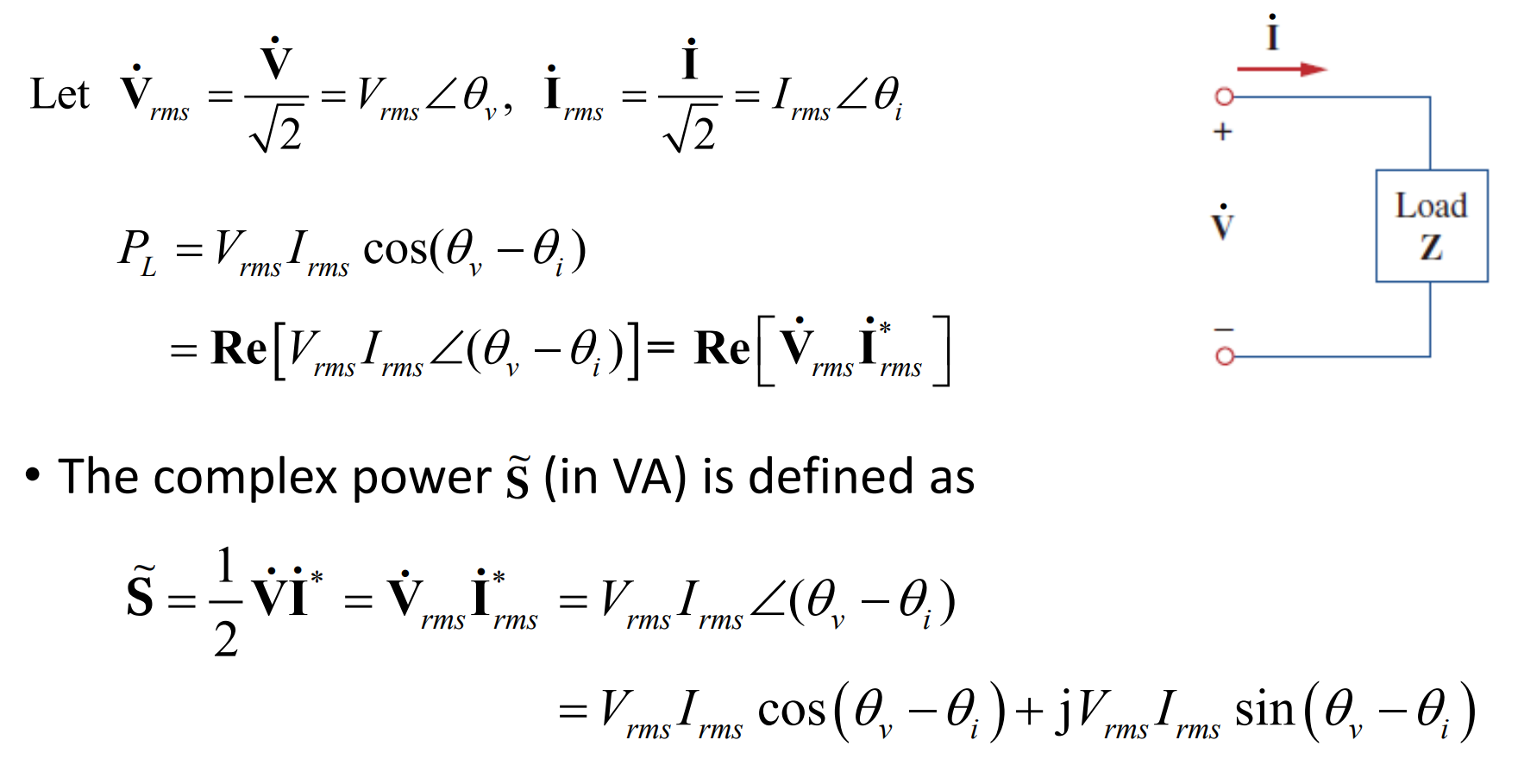

Complex Power (复功率)
复数形式的功率S
S
˜
=
V
r
m
s
I
r
m
s
(
cos
(
θ
v
−
θ
i
)
+
j
sin
(
θ
v
−
θ
i
)
)
\~S=V_{rms}I_{rms}(\cos(\theta_v-\theta_i)+j\sin(\theta_v-\theta_i))
S˜=VrmsIrms(cos(θv−θi)+jsin(θv−θi))
把复功率拆成实部和虚部,前面为有功功率P,后面为无功功率Q(电容电感平均功率为0)
Reactive Power(无功功率)

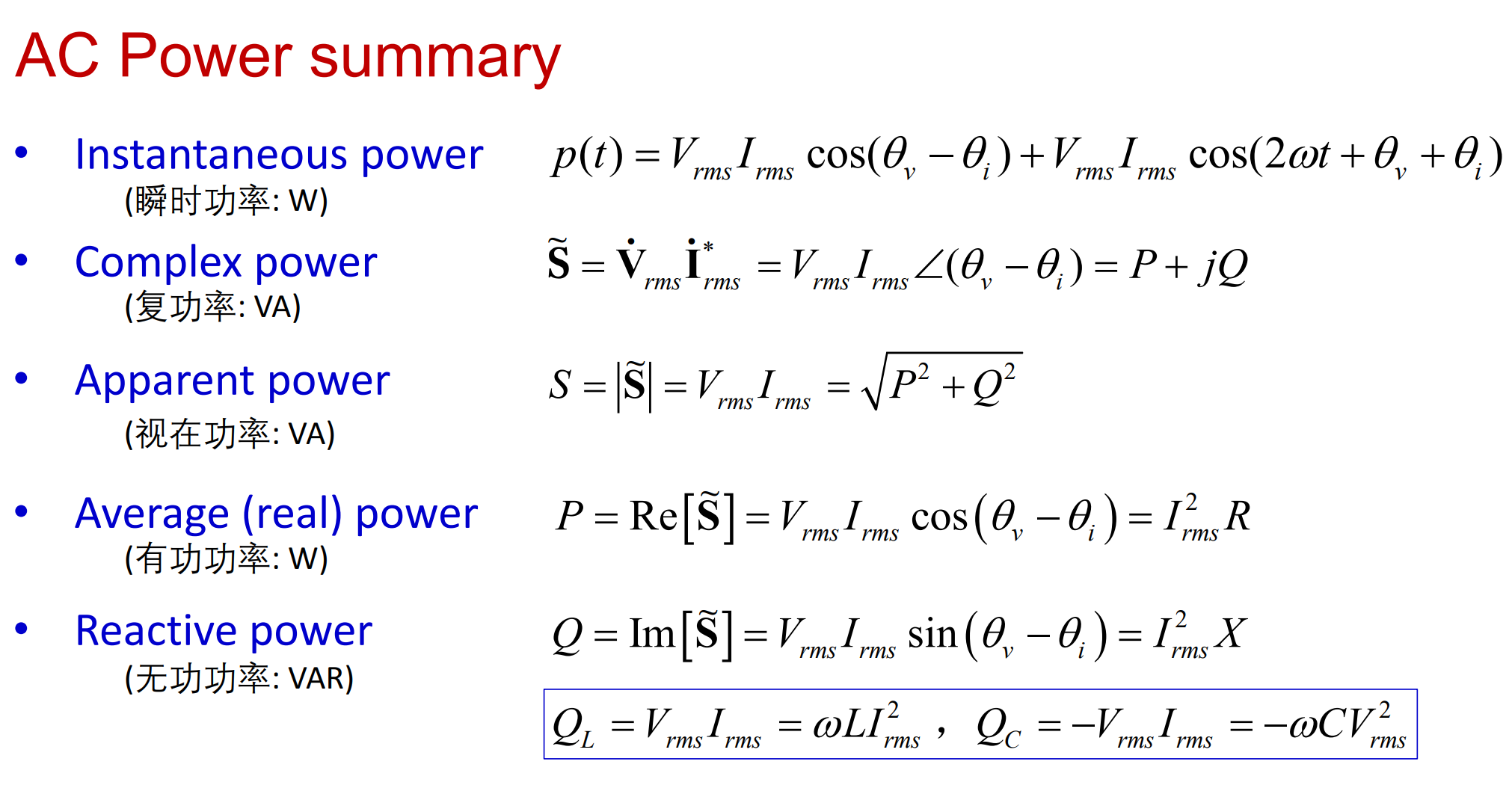

AC(交流电路)公式总结
典型的无功元件:
电感
Q
L
=
V
r
m
s
I
r
m
s
=
ω
L
I
r
m
s
2
Q_L=V_{rms}I_{rms}=\omega LI_{rms}^2
QL=VrmsIrms=ωLIrms2
电容
Q
C
=
−
V
r
m
s
I
r
m
s
=
−
ω
C
V
r
m
s
2
Q_C=-V_{rms}I_{rms}=-\omega CV_{rms}^2
QC=−VrmsIrms=−ωCVrms2

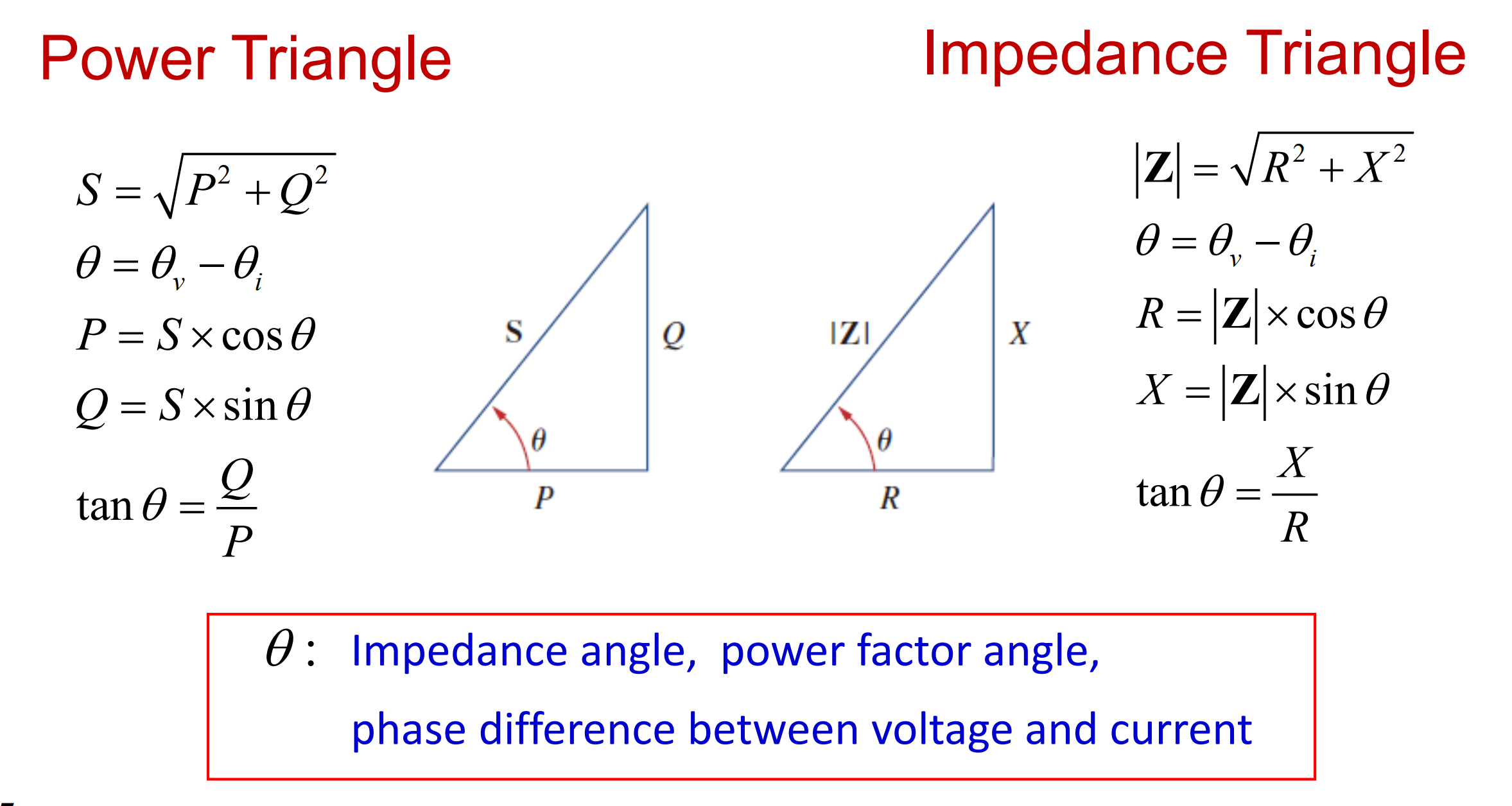

功率三角形Power Triangle
用三角形来表示功率之间的关系:
展示了复功率、有功功率、无功功率、功率因数角之间的关系
展示了阻抗、阻抗角之间的关系
注:
阻抗角是指交流电路中相电压和相电流之间的相位差,又称为功率因数角,也可以表述为复(数)阻抗的辐角。其数值上等于正弦电压的相位减去正弦电流的相位。

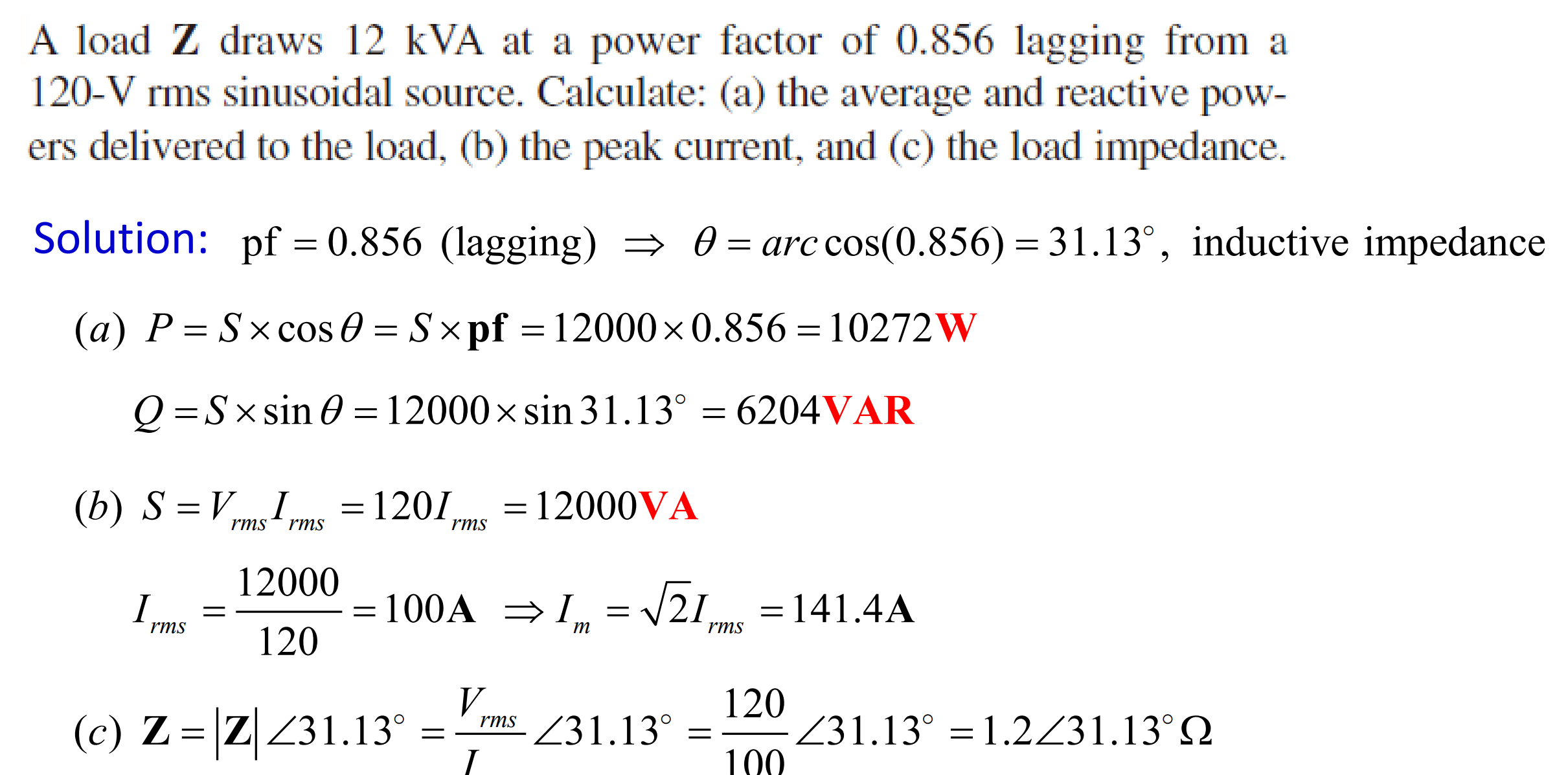

一个小例子
12kVA——单位为VA,则意为视在功率S,power facter功率因数为0.856,根据反三角函数求出功率因数角pfa,同时也得到了阻抗辐角,再根据cos与sin求出有功功率P与无功功率Q。
知道了
V
r
m
s
V_{rms}
Vrms,根据视在功率可以求出
I
r
m
s
I_{rms}
Irms,再乘以
2
\sqrt{2}
2,得到最大电流(电流峰值)peak

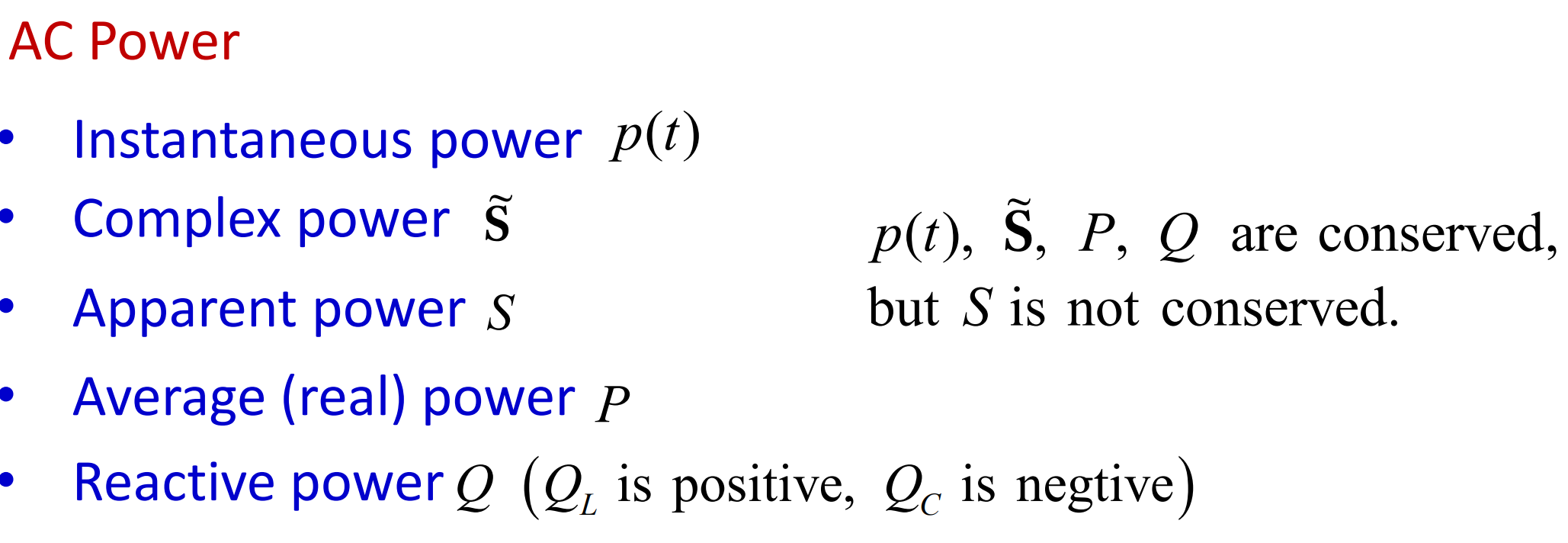

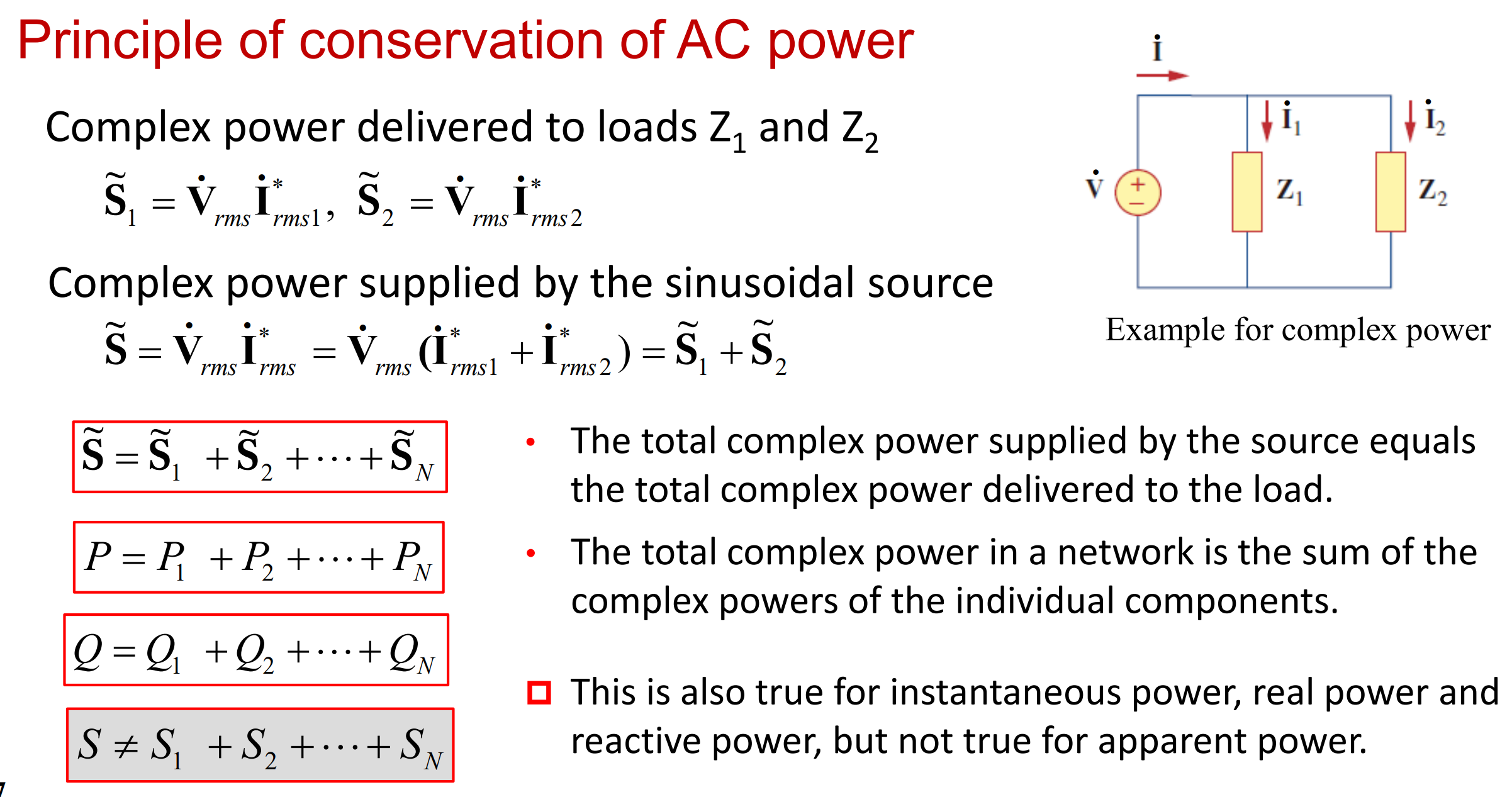

Principle of conservation of AC power
circuit里的复功率=所有阻抗的复功率相加
此定理适用于real power and reactive power,但是不适用于apparent power.即视在功率不守恒,因为视在功率不是实际功率,它与直流电路 不同。
Power Factor Issue
解决功率因数问题
感性负载会导致电路低功率因数和电能损失。
为了减少这种损失,提高功率因数,需要做一些功率因数补偿power factor correction。

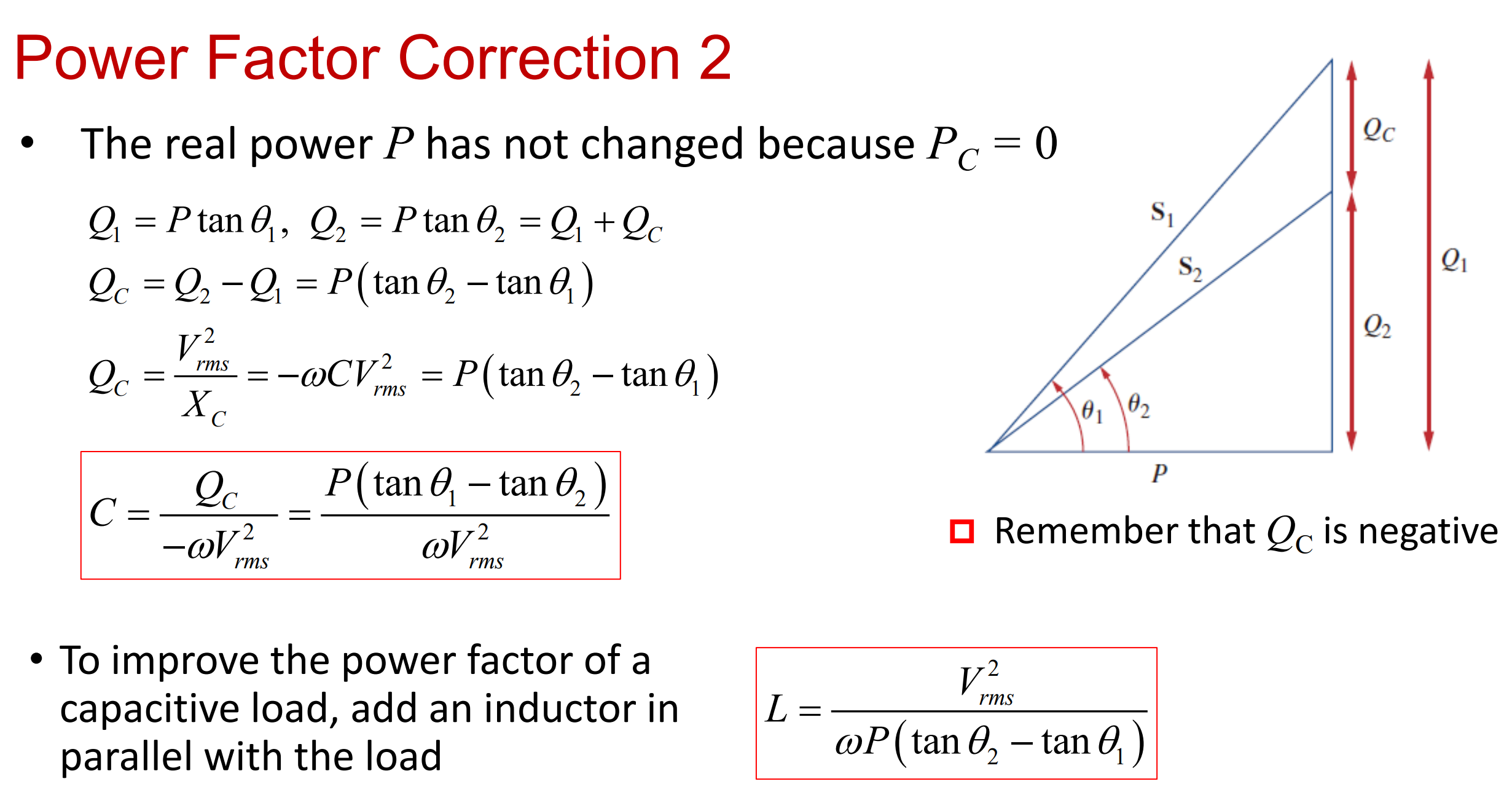

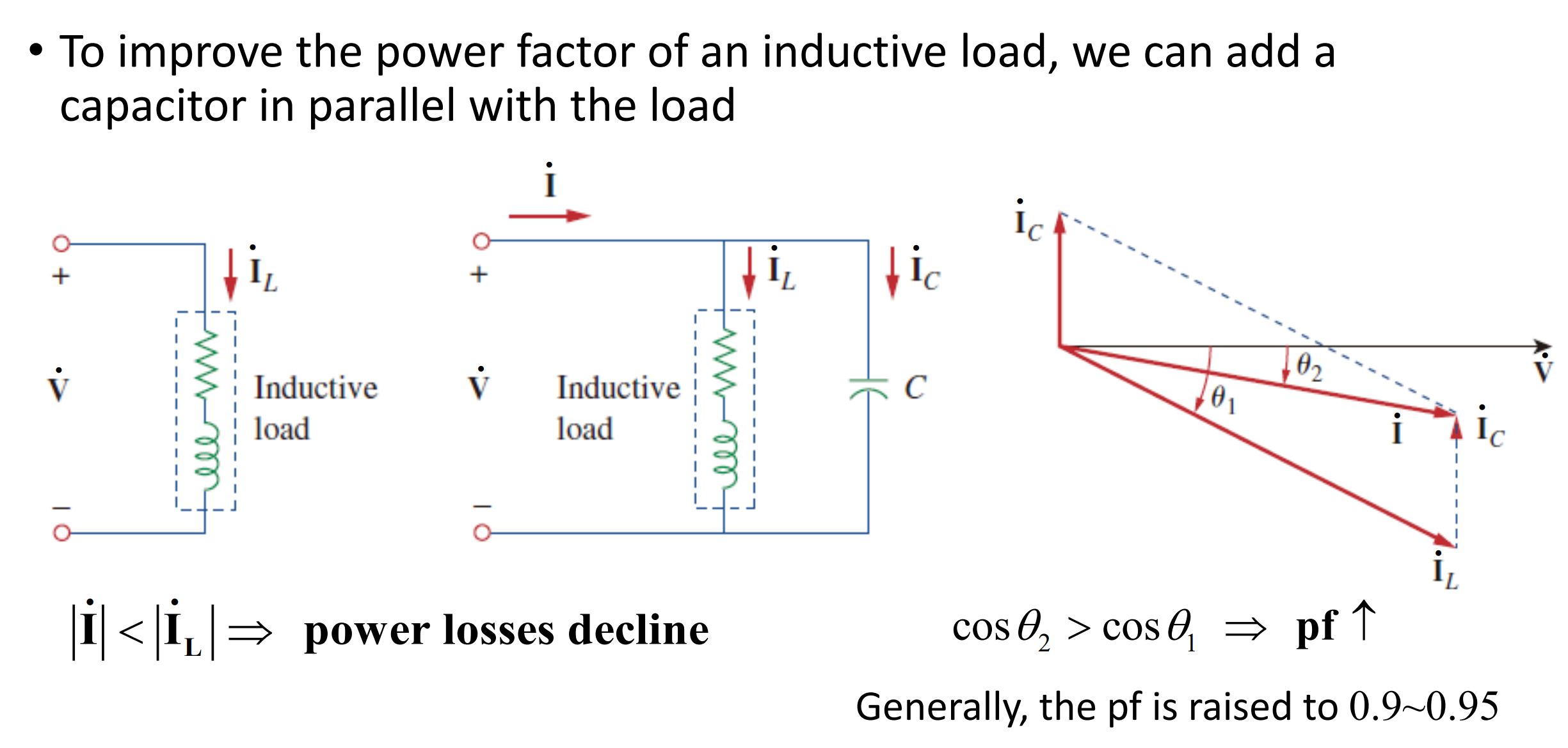

Power Factor Correction 1
让电感和电容并联,提高功率因数。
此时电流也减小了,功率损失也减少了。

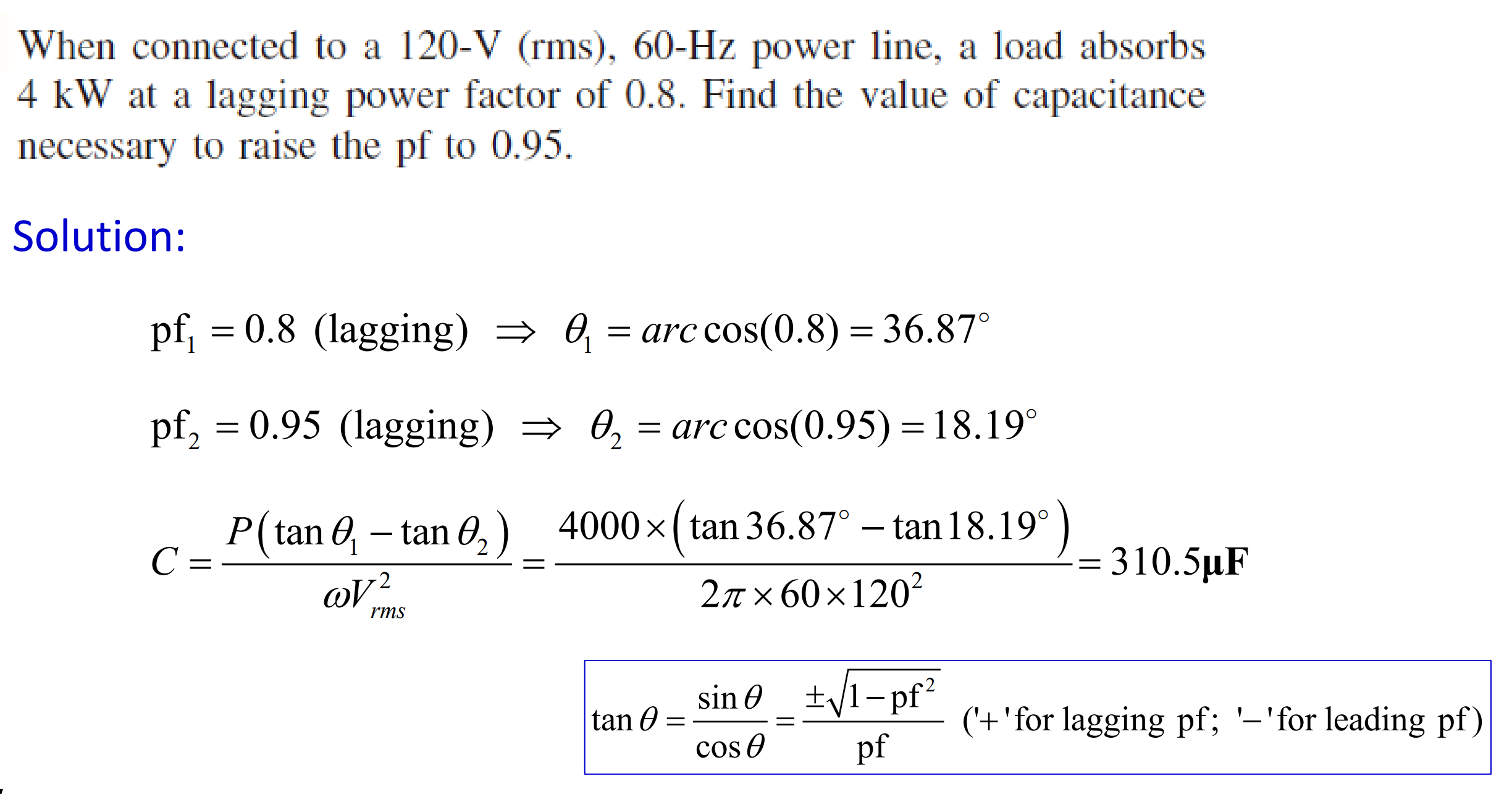

计算所需并联的C或L
记住公式
θ
1
\theta_1
θ1是功率补偿之前的功率因数角
θ
2
\theta_2
θ2是功率补偿之后的功率因数角
