一、前言

1.1为什么学习PLC

PLC在工业自动化领域有着核心地位，可广泛用于自动化领域。梯形图模仿传统电气控制电路（继电器逻辑），将逻辑控制图形化，便于电气工程师快速理解和应用。同时梯形图为图形化编程，直观易学。

学习目标：掌握基础语法、独立编写简单控制程序。

1.2软件准备工作

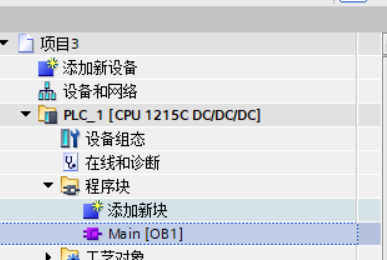

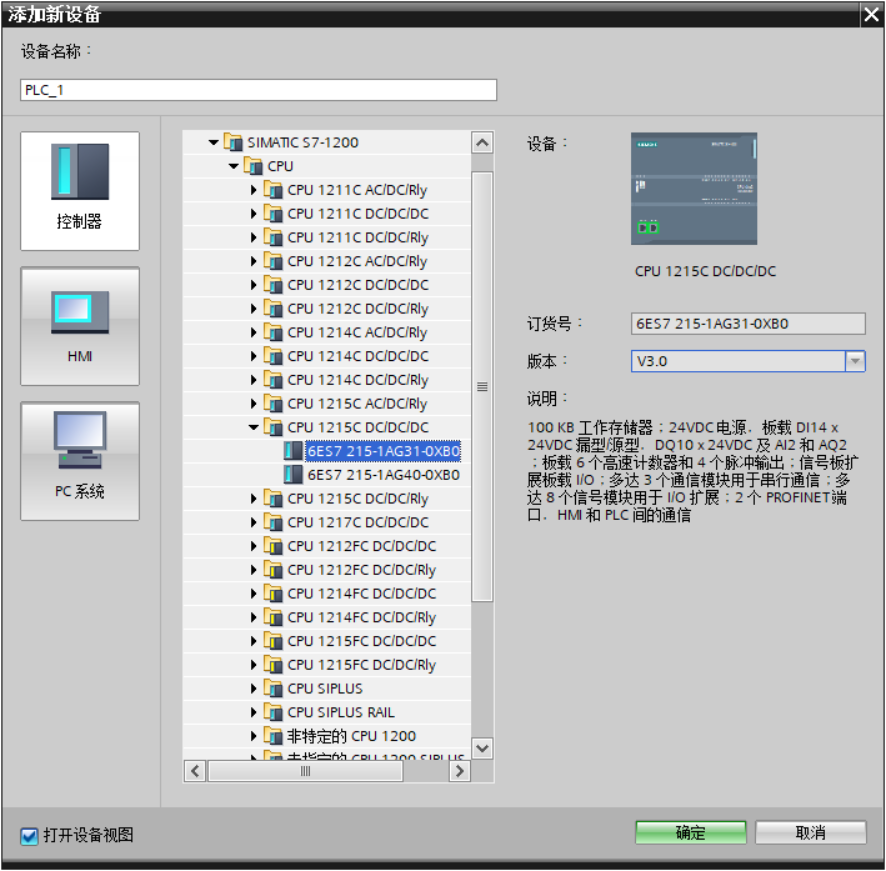

打开博图软件，新建新项目后点击打开项目视图。在左侧的项目树中添加新PLC设备。

在程序块中双击Main块进入程序块编写界面。

二、梯形图基础知识

1.I0.0、Q0.0、M0.0、DB1.DBX0.0这些都叫做“位地址”。

2.每一个地址它在程序中出现时有三种状态，分别是：线圈形式、常开触点形式、常闭触点形式。

3.一个地址线圈只允许出现一次，触点可无限制的使用。

4线圈是这个地址的受控端（控制这个地址是得电还是断电），触点是反映这个地址当前状态是得电的状态还是不得电的状态。

三、梯形图基本语法

3.1基本元素与符号

常开触点：输入信号为“1”时导通

常闭触点：输入信号为“0”时导通

线圈（输出）：逻辑结果为“1”时输出动作。比如用于继电器吸合、电机启动等。

3.2 组合形式

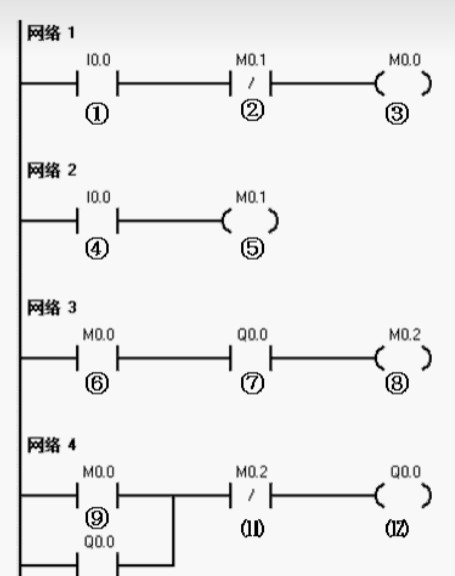

上述基本元素可以在程序段中进行组合

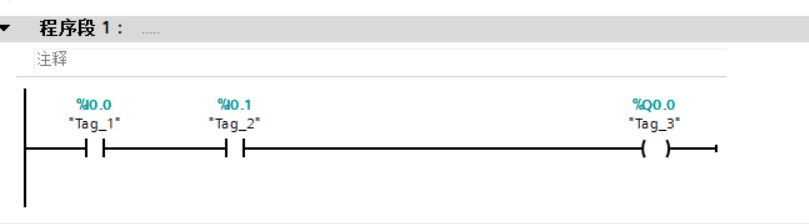

3.2.1串联

只有当所有条件均成立时，才有输出

在此程序段中，只有当I0.0与I0.0均闭合才能输出Q0.0的动作。

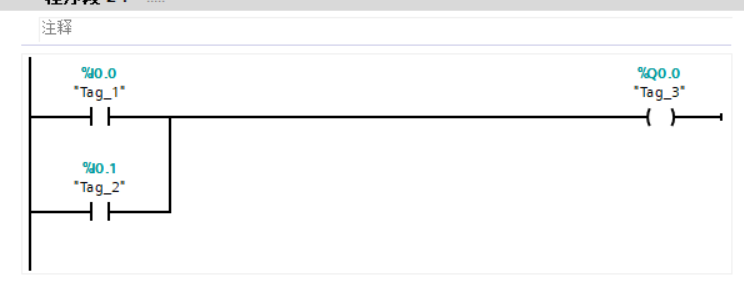

3.2.2并联

只要有一个条件成立，就有输出。

在此程序段中，当I0.0与I0.0有一个闭合就能输出Q0.0的动作。

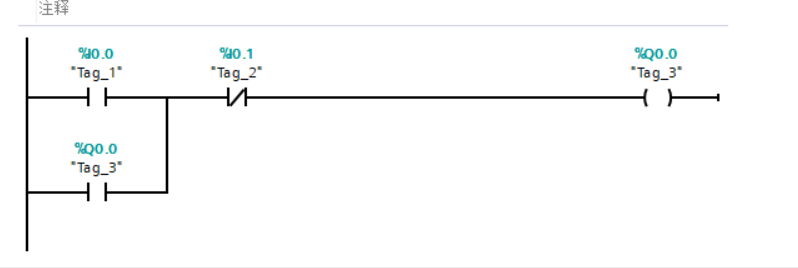

3.2.3自锁1

通过自身的触点保持线圈持续得电（启动和停止都满足以停止信号优先）

此程序段中常开触点I0.0为启动信号，常闭触点I0.1为停止信号。并联部分分别为I0.0与常开触点Q0.0。当I0.0成立时，会使得Q0.0得电，进而导致I0.0依然得电，使得程序段启动。此时若常开触点I0.0断开，由于常开触点Q0.0与常闭触点I0.1处于闭合状态，程序段依然启动，形成自锁。而无论I0.0与Q0.0什么情况，只要停止信号I0.1断开，则无法启动。因此以停止信号优先。

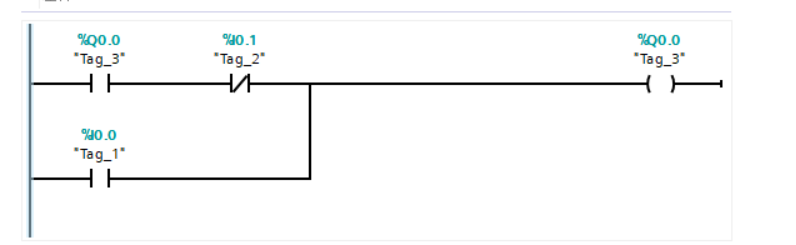

3.2.4自锁2

通过自身的触点保持线圈持续得电（启动和停止都满足以启动信号优先）

此程序段中常开触点I0.0为启动信号，常闭触点I0.1为停止信号。常开触点I0.0接通时闭合，线圈Q0.0得电，使得常开触点Q0.0闭合。I0.0松开后断开，但是Q0.0依然保持得电，形成自锁。在此程序段中启动信号I0.0与停止信号I0.1都成立时，即I0.0闭合,I0.1断开，此时Q0.0依然得电。因此以启动信号优先。

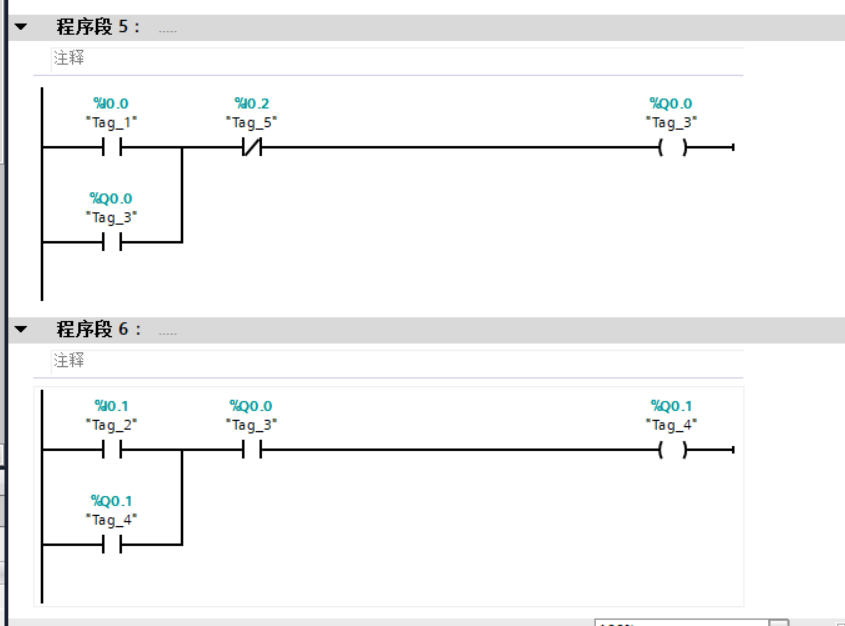

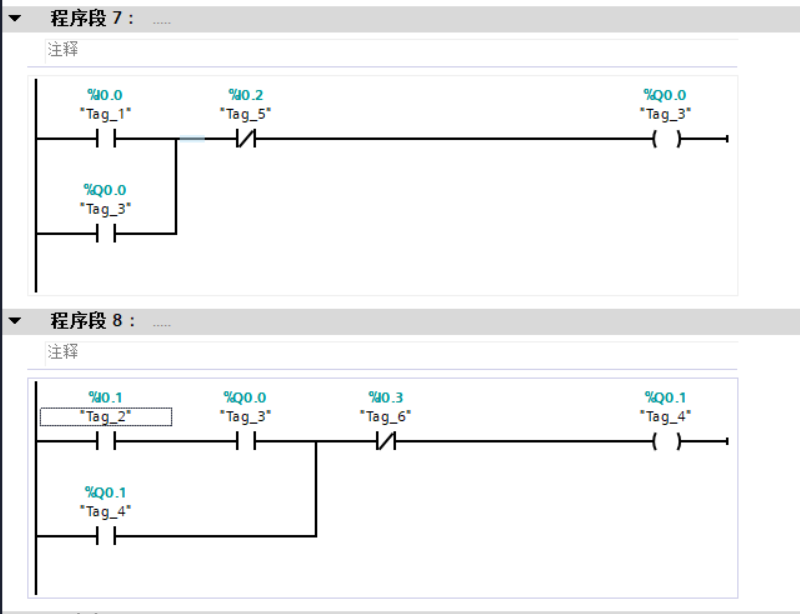

3.2.5顺序启动，同时停止

程序段5常开触点I0.0闭合后导致线圈Q0.0得电，同时导致程序段5与程序段6中的常开触点Q0.0闭合。程序段5的Q0.0闭合使得程序段5形成自锁。单独分析程序段6，若常开触点Q0.0断开，接通I0.1不会导致Q0.1得电，程序不会启动。当程序段5导致程序段6的Q0.0闭合后，接通I0.1会导致Q0.1得电，使得Q0.1闭合，程序段6形成自锁。因此程序段5的成立是程序段6成立的前提。

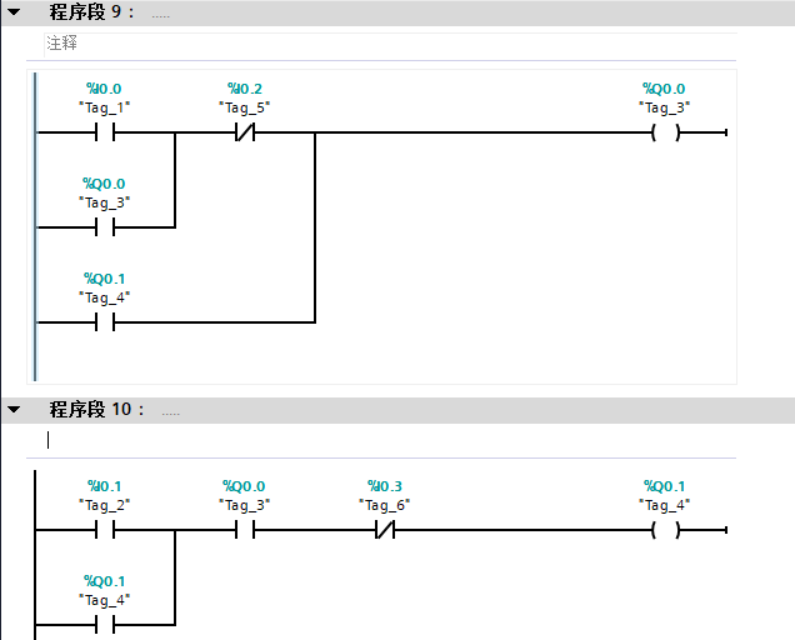

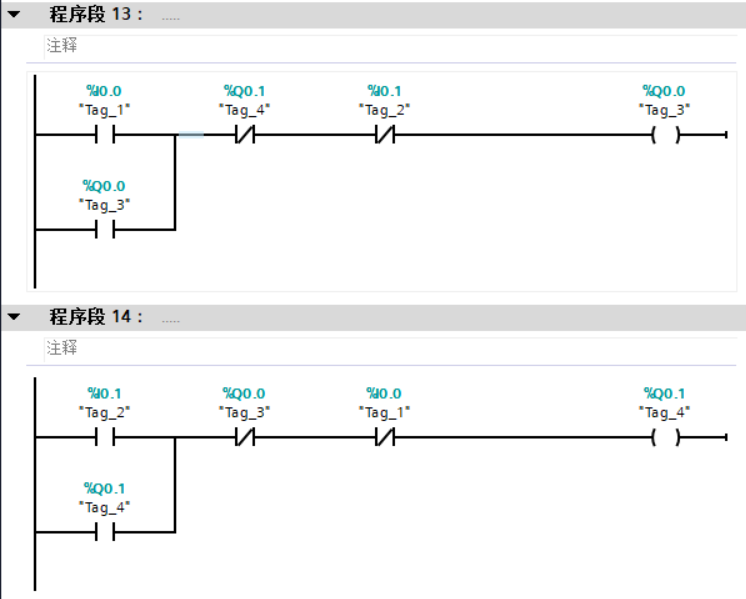

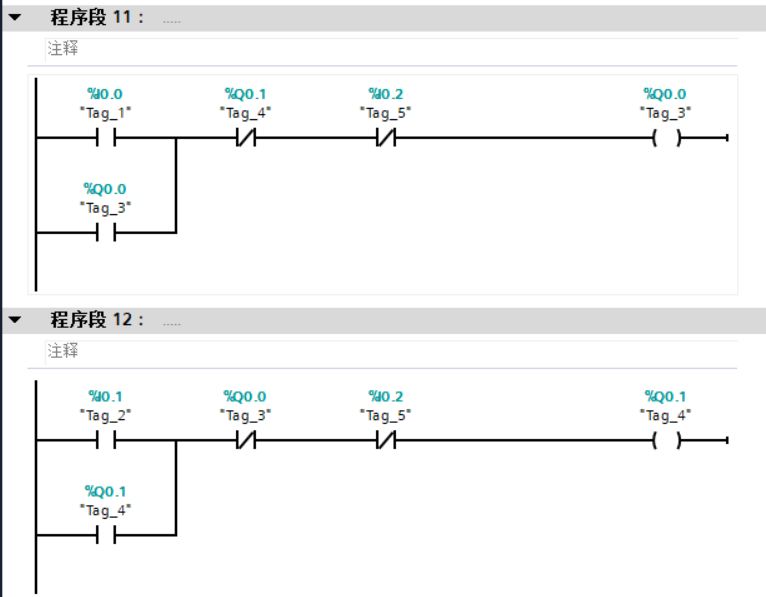

当程序段I0.2断开时会导致Q0.0不得电，使得常开触点Q0.0断开，线圈Q0.1不得电。因此程序段5的停止也会导致程序段6的停止，它们同时停止。
