差分放大电路

一、基本电路形式与特点

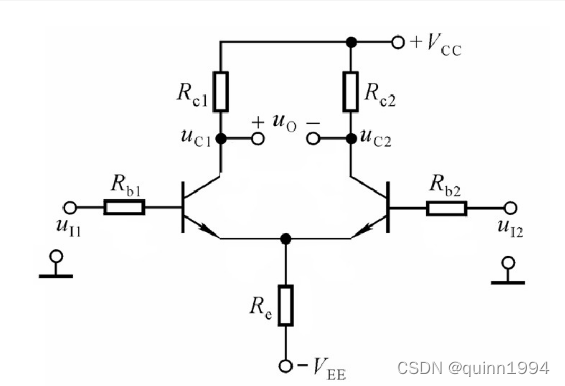

这是一个双端输入,双端输出

1、元件参数对称

2、放大差模信号,抑制共模信号。

3、有效克服零点漂移

4、双电源

5、UI1=UI2时,UO=0;

二、工作原理

1、定义

共模信号:数值相等,极性相同的输入信号

差模信号:数值相等,极性相反的收入信号

2、静态分析

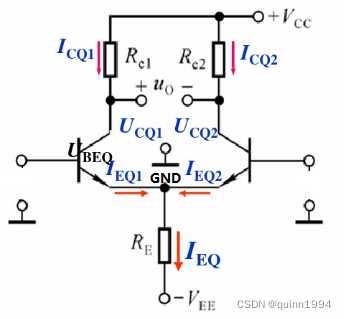

 这里先对,三极管下半部分分析。以接地点分析:

V_{EE}=U_{BEQ}+I_{EQ}\cdot R_{E}

则:I_{EQ}=\left ( V_{EE}-U_{BEQ} \right )/R_{E}      (2-1)

由于两边参数一致:

有:I_{CQ1}=I_{CQ2}\approx I_{EQ1}\approx I_{EQ2}\approx \frac{1}{2}I_{EQ}     (2-2)

将式(2-1)带入(2-2)得:

I_{CQ1}= \frac{1}{2}\left ( V_{EE}-U_{BEQ} \right )/R_{E}

再对上半部分分析,

U_{CQ1}=V_{CC}- I_{CQ1}\cdot R_{c1}

U_{CQ2}=V_{CC}- I_{CQ2}\cdot R_{c2}

3、动态分析

(1)差模输入

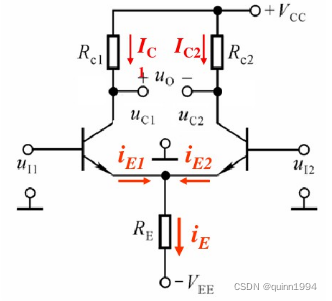

在输入端,输入两个大小相同、方向相反的信号

U_{i1}=-U_{i2}

有:

i_{E}=i_{E1}+i_{E2}=2i_{E1}

\Delta i_{E1}=-\Delta i_{E2}

\Delta i_{E1}+\Delta i_{E2}=\Delta i_{E}

\Delta U_{RE}=0

Re的作用是稳定Q点(静态工作点),提高共模抑制能力。

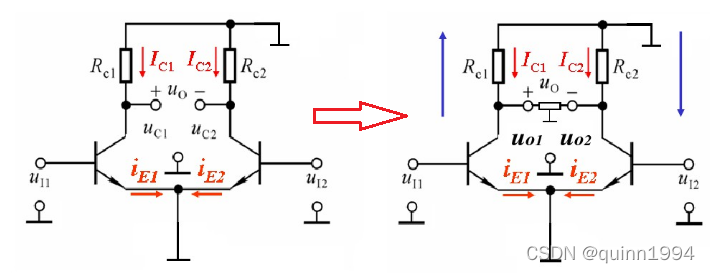

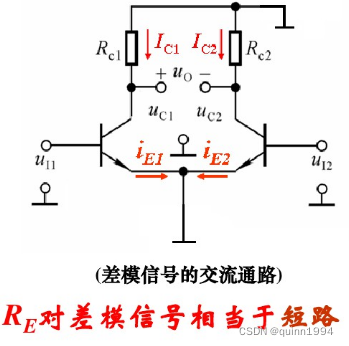

这里有交流通路下的差分放大电路图:

因为电压恒定不变,所以Vcc,Vee直接短路到地

 这里Re为什么相当于短路?

因为没有这里是两个地,没有电势差

差模放大倍数Aud

u_{i1}=-u_{i2}

 这里为什么在u_{C1}u_{C2}间加一个电阻?

因为输出端有负载,所以加一个等效电阻

由图:

u_{C0}=u_{C1}-u_{C2}=u_{O-1}-u_{O2}=2u_{O1}=-2u_{O2}

A_{ud}=\frac{U_{od}}{U_{id}}=\frac{U_{o1}-U_{o2}}{U_{i1}-U_{i2}}=\frac{2U_{o1}}{2U_{i1}}=\frac{U_{o1}}{U_{i1}}=\frac{U_{o1}}{U_{o2}}=A_{ud1}

这里为什么U_{o2}=U_{i1}

因为

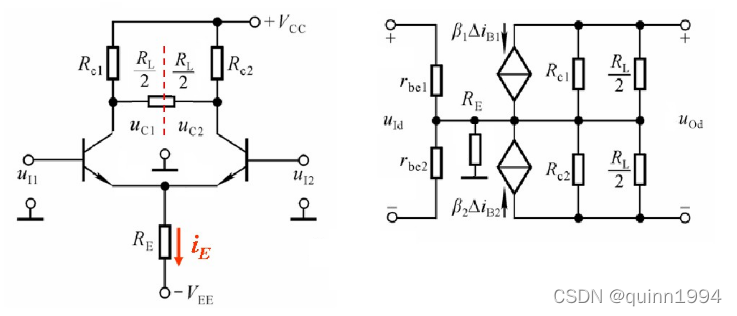

这里令负载电阻为R_{L},根据上图得到微变等效电路图:

这里r_{be}是三极管交流输入电阻。 菱形符号为三极管。

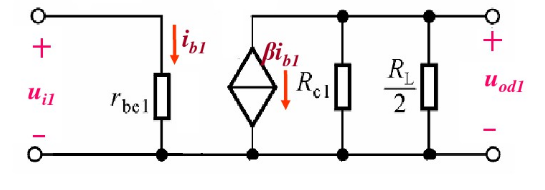

则有单边微变等效电路:

根据上图:

A_{ud1}=\frac{U_{od1}}{U_{id1}}=\frac{(R_{C}//\frac{R_{L}}{2})\cdot\beta i_{b1}}{r_{be1}\cdot i_{b1}}=\frac{(R_{C}//\frac{R_{L}}{2})\cdot\beta }{r_{be1}}=A_{ud}

(2)共模输入

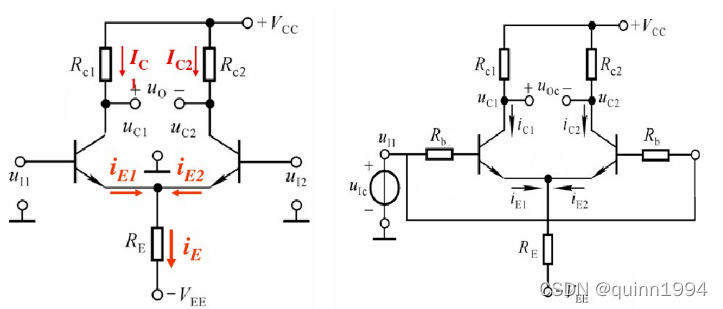

在输入端,输入两个大小相同、方向相同的信号

U_{i1}=U_{i2}=U_{ic}

 特性:

 放大倍数:

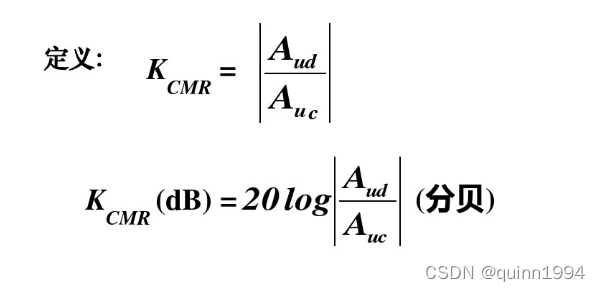

 共模抑制比:

可见差分放大电路,抑制共模信号,放大差模信号

抑制:

三、示波器波形显示

参考文献:

模拟电子技术基础简明教程 第三版 清华大学 杨素行

差分放大电路 - 百度文库zh
