关于ADC的电压跟随:首先确认你的ADC电路是否需要添加一个电压跟随器
电压跟随器在这里的作用是阻抗变换
作用,基本上是起到一个隔离、缓冲的作用,主要有两个影响:
影响一:将输入阻抗变得很高,这样,对于输入信号的影响可以做到很小。
影响二:输出阻抗变得很低,AD输入阻抗对输入信号的影响可以做到很小。
那么,如何判断是否需要呢
1、如果信号源的输出阻抗很小,那么,影响一可以忽略。
2、如果AD的输入阻抗很大,那么影响一和影响二均可以忽略。
3、若两个影响都可以忽略,不必采用跟随器
4、存在一个影响,就需要用跟随器。

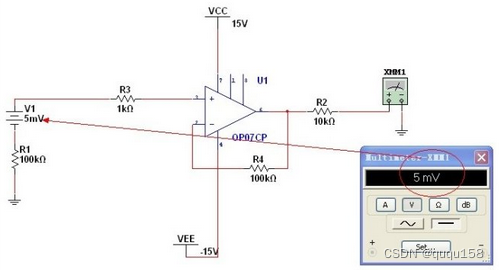

R2:的作用是为了防止输出意外接地,导致OP损坏。
R3:起限流作用,再加上嵌位二极管效果更好。
R4:信号源内阻较大时,添加阻值与信号源内阻相同的反馈电阻,如R4,可以减少输出失调电压,提高精度。
注:同相端(+级)到信号源之间不接电阻对减小定态误差是有利的。但是,当这个匹配电阻(R1)取零,则要求反馈电阻(R4)为零,在发生堵塞现象时,反馈回路中电流较大,不利于输入级的保护。所以,在使用中应注意。而加有反馈电阻的跟随器,在电路发生“堵塞”时,对电路有一定的限流保护作用,但定态误差增大。
关于堵塞:电压跟随器属于同相运算放大器,其同相端和反相端加有共模电压。一旦这个共模电压超过所允许的共模输入电压范围,假如,反相端信号过大,则会导致输入级晶体管饱和,反相端信号直接加到运放的第二级,使得该反相端的输入性质发生改变,成为同相输入,即负反馈变成了正反馈,输出信号通过反馈回路导致输入级晶体管进一步饱和,导致放大器不在正常工作状态。既使撤销输入信号,也不会立即恢复到正常状态。这种现象,称作堵塞。
————————————————
