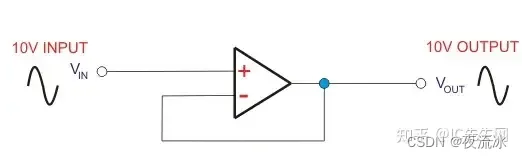

大家都知道电压跟随器具有高输入阻抗，低输出阻抗的优点。输入阻抗很大时，跟随器相当于和前级电路断路，和自恢复保险丝原理一样，通过高阻抗断开电源电路。电压跟随器输出阻抗很低，相当于和后级电路短路。后级电路的输入电压值，等于电压跟随器输出端的电压值。

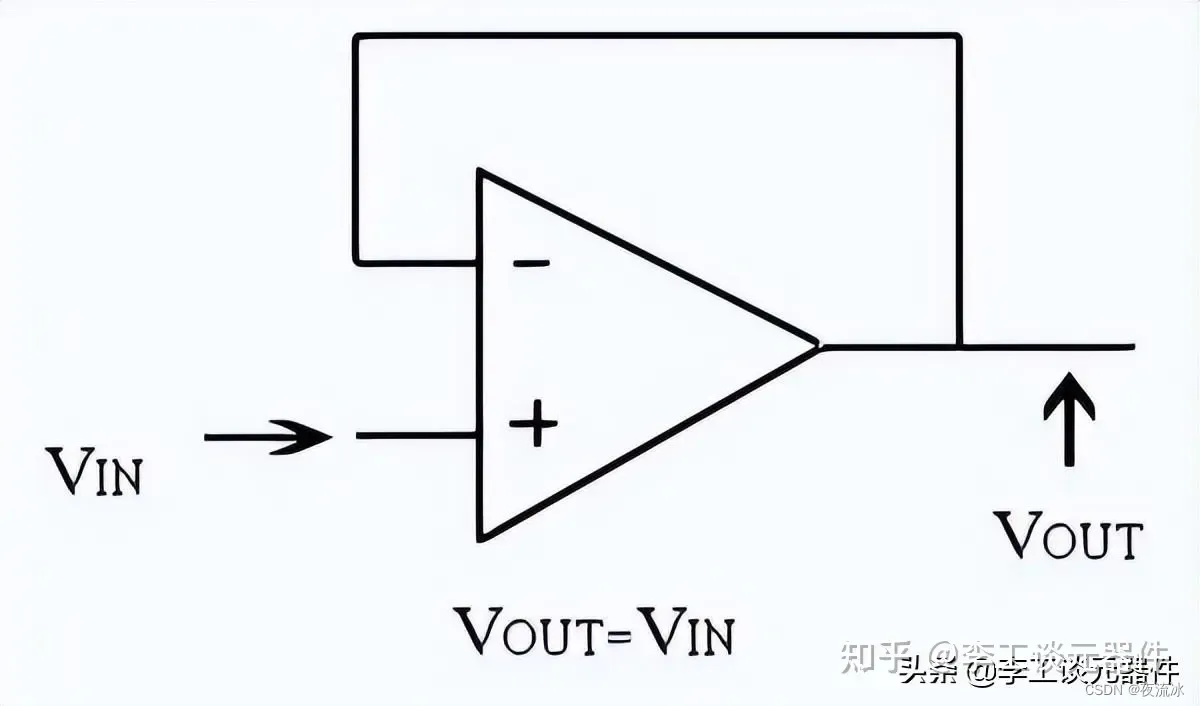

电压跟随器输入端和输出端的电压值基本一样大，增益为1。

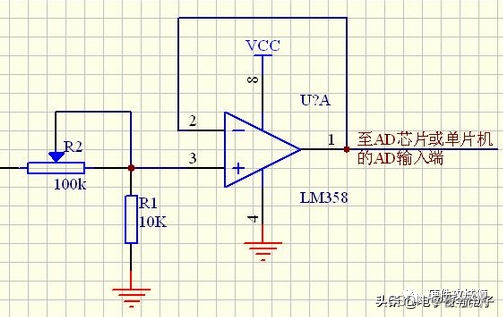

在ADC采集电路中，如果精度要求不高的情况下，通过2个电阻分压，将分压后的电压值传输给电压跟随器。有些电路设计师直接将分压后的电压值，直接接到CPU自带ADC的引脚，或ADC芯片的采集引脚。在实际的项目中，这样采集到的电压值和理论电压值误差较大，在软件设计中，通过程序对采集到的值进行补偿，补偿后的电压值和实际电压值一样。

采集到的电压值和实际电压值不一致的原因，主要ADC采集端也有一个阻抗，外部分压电阻和ADC端电阻值并联后，整个分压电阻值发生变化，因此ADC采集到电压值和理论值不一样。还有一个说法，由于ADC的采集特性，在ADC采集过程中需要不断对通道上的输入电容充电，虽然这个电容的容量不大，但是由于电容的快速汲取电流，将导致分压电阻上的电流变化，进而影响电压的分配，导致测量的电压就不准确。

例如：项目需要对一个电源电压5V进行监控，采用单片机自带ADC，单片机的工作电压为3.3V。因此，需要对5V电压进行分压，上端分压电阻20K，下端分压电阻10K，分压后传输给ADC的电压值为1.67V。实际ADC端也有一个电阻值，假设这个电阻值为10K，这个ADC端电阻值和分压电阻10K并联后，阻抗变成5K，实际ADC采集到的电压值为1V。
