ADC前BUFFER（跟随器）作用

1.原理

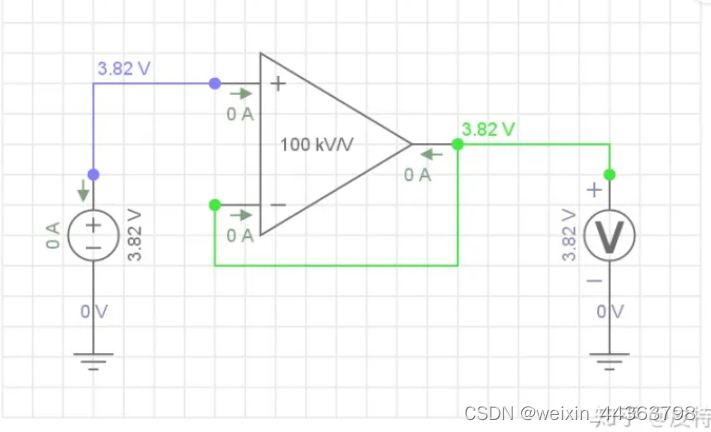

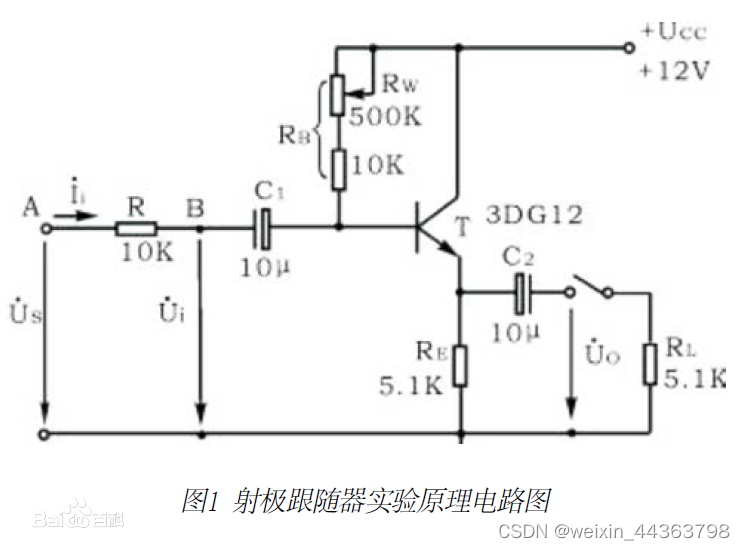

实际上就是一个跟随器，可以由运放实现，或者一个射极跟随器（共集放大电路）
在这里插入图片描述

作用：通过加了跟随器，增大了输入电阻减小了输出电阻（提高了驱动能力），防止ADC内部的一些负载如寄生参数、保持电路跟输出电阻分压，导致最后给到ADC的电压降低
