STM32F0中外设工作时钟和控制时钟的理解

转载源：http://www.51hei.com/bbs/dpj-52772-1.html

使用STM32F0芯片的I2C1，根据STM32F0参考手册描述，I2C1的时钟可以自行选择HSI或者SYSCLK。
比如选择HSI作为I2C1的工作时钟时，在用STM32CUBEMX配置生成初始化代码时，还要配置I2C1的APB时钟【如下面截图所示】

这里关于I2C1的工作时钟即source clock，和APB时钟，我们可以把它看成两部分。

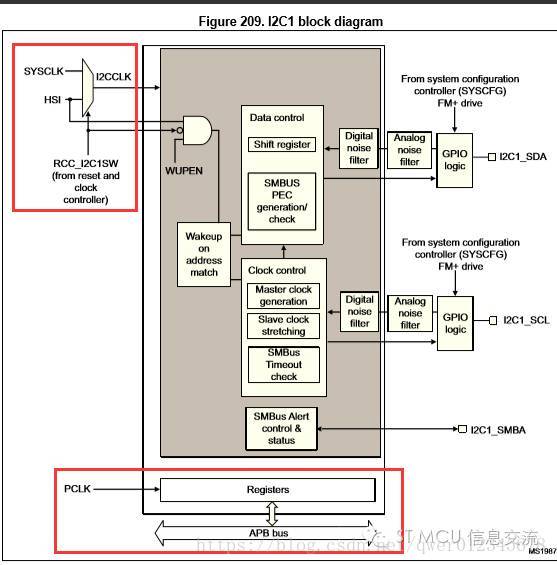

一部分是I2C1的工作模块，另外一部分是其控制模块,或者说控制接口模块。
前者的工作时钟可以在HIS和SYSCLK二者间进行选择。
控制模块的时钟仍然由外设时钟PCLK提供，保障外设相关寄存器的正常工作。CPU借助于APB总线访问相关寄存器达到对I2C1工作模块的控制,包括对I2C1模块的开启和关闭。

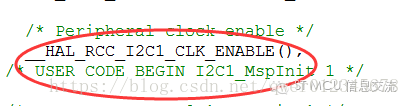

所以上面代码做两件事：I2C1工作时钟源选择；I2C1模块工作时钟的开启使能。
至于前面提到的“还要配置I2C1的APB”应是一种误解，这里只是通过APB总线访问I2C1控制模块，实质就是通过访问寄存器来控制I2C1工作时钟的开启。

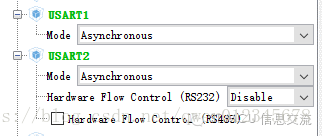

那stm32f070f6p6在cubemx中有配置2个uart,但为什么在clock configuration只有uart1可以配置呢?【如下图】

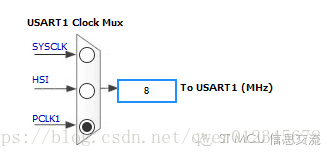

这个问题跟第一个问题时类似的，只是换了个外设而已。在STM32F070F6P6芯片里，USART1可以有多个时钟源，所以单列出来让用户选择。而USART2固定使用PCLK时钟，只有开启和关闭的问题，不存在其它时钟源选择。所以STM32CUBEMX就没把它有单列出来。
同样，对于USART1，除了对其工作时钟源做选择外，跟上面I2C1一样，其外设模块时钟也有关闭或使能的问题，CPU通过APB外设总线访问USART1的相关寄存器完成。

小结下，STM32芯片中有多个工作时钟源的外设很常见。不过，我们不要把外设工作时钟和CPU访问它的外设总线时钟混为一谈。很多情况下，外设工作时钟来源于其总线时钟，将总线时钟进行分频或倍频后再作为外设工作时钟。当然也有诸如上面提到的情况，外设工作时钟源跟其外设总线时钟没有关系，只是外设控制接口挂在外设总线上。还是以上面谈到的STM32F0芯片为例，ADC外设的工作时钟源也有两个，即HSI14和PCLK；RTC也有多个工作时钟源，如LSE,HSE,LSI。

不管这些外设有多少个工作时钟源，但CPU访问它们还是通过外设总线完成，比如APB总线。也就是说各个外设都是挂在相应的外设总线上的。本质上讲，CPU通过外设总线访问各外设的寄存器来发布指令或获取数据及状态，从而实现对各个外设工作的管控。
