PFC相关知识点汇总梳理

一，什么是PFC电路？

一，PFC电路定义

	(1):PFC称之为“功率因数校正”，有效功率和总耗电量之间的关系
		作用：主要是用来提高电路的功率因数，也可以理解为提高有效功
					为了抑制电流波形的畸变及提高功率因数，现代的功率较大（大于85W）具有开关电源（容性负载）的用电器件，必须采用PFC措施。

二，PFC电路的分类

	分为两类：有源式和无源式
		有源式PFC电路的基本思想是在整流电路和大容量滤波电容之间加入一级初级调整，此PFC一级初级调整主要是做用来输出一个稳定的DC
	电压，以及输入电流波形能和输入的市电电压波形一样呈现正弦变化。**（这里确定了PFC电路处于电源电路中的位置）**

三，工作方式

		有三种工作方式：CCM（电流连续型） CRM（临界型）  DCM(不连续型)
		1：连续导通型（CCM）：开关管的工作频率一定，而导通的占空比则根据斩波电压的幅度变化而变化。
		2：不连续导通模式（DCM）：斩波开关管的工作频率随被斩波电压的大小变化，每一个开关周期内“开”和“关”的时间相等。
		3：临界导通模式（CRM）：工作介于CCM和DCM之间，工作更接近DCM模式。在上一个导通周期结束后，下一个导通周期之前，电感电
	流将衰减为零，而且频率随着线路电压和负载的变化而变化。
		补充：斩波电路工作原理：将直流电变成另一种固定的或者可调的直流电。
		斩波器基本思想  ：通过对电力电子开关器件的快速通断控制，把恒定的直流电压或电流斩切成一系列的脉冲电压或电流，在一定滤波
	条件下，在负载上可以获得平均值可小于或者大于电源的电压或电流。
		大部分采用的boost拓扑升压结构，基本思想是把整流电路和大容量滤波电容分隔开，然后通过控制PFC电路中的开关管的导通从而控制输入
	电流能够跟随输入电压的变化该电路的主要作用是减小输入电流和输入电压之间的相位差，从而减小交换功率造成的损失。
	***思考：为什么输入电流和输入电压之间会产生相位差？***
		当外加电压加到感性负载上时，由于其自感电抗的对抗，负载内部的电流不会立即上升，而是先有电压之后电流才能逐步上升。因此电压超

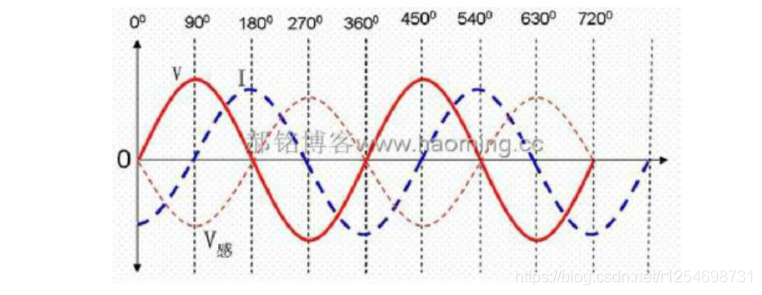

	前电流。当正弦变化的交流电施加到纯感性负载上时电流和电压波形如下图：

图中红线为电压波形，蓝色线为电流波形，浅灰色为自感电势
BOOST电路

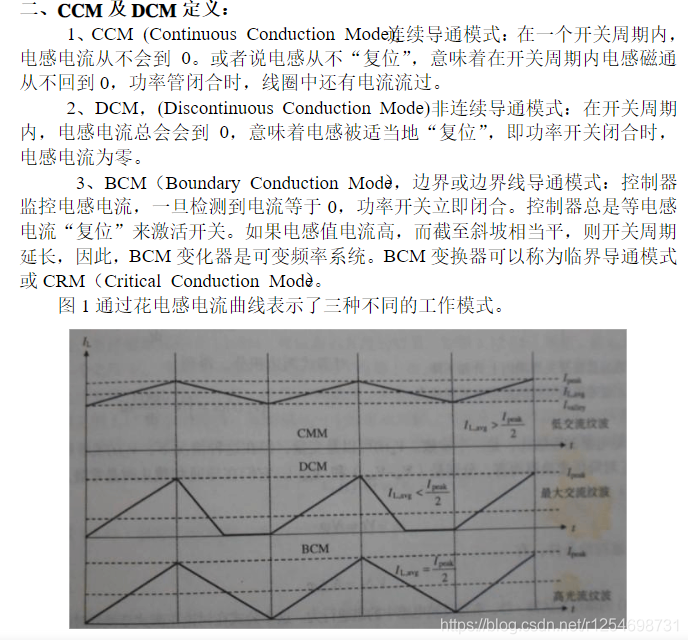

分析CRM，DCM和CCM电感电流波形图

若下个很好的理解，最好还是联系这电路分析一下三种模式点电感电流为什么这个样子。另外还要考虑电感和开关管寄生电容的谐振问题。CRM的谷底开通指的又是什么？（Vds的波形），开关管什么时刻打开？TON的时间又是多少？在一个周期内PWM的频率怎么改变的？目前项目选用的是DCM+CRM的模式。

参考资料有

	http://www.elecfans.com/dianzichangshi/20180123621584_a.html
