本文探讨了在Zynq SoC开发过程中， HelloWorld程序中UART波特率115200的配置来源。作者从C代码出发，发现没有直接配置UART，然后转向汇编代码寻找线索，但未在SDK中找到相关代码。最后，作者在Vivado生成的硬件平台文件中找到了答案，是通过ps7_init.c或ps7_init.tcl在启动时配置了UART。此过程揭示了SDK和硬件平台之间的交互以及初始化流程。

之前在学习各大开发板的时候，都是只浏览了一遍，没有深入研究。最近回头再看一遍，刚开始看hello world就一直存在一个疑问，从C语言的角度入手，似乎没有对UART进行配置，为什么上来就有波特率115200。
首先直接分析hello world的代码：

/*
 * helloworld.c: simple test application
 *
 * This application configures UART 16550 to baud rate 9600.
 * PS7 UART (Zynq) is not initialized by this application, since
 * bootrom/bsp configures it to baud rate 115200
 *
 * ------------------------------------------------
 * | UART TYPE   BAUD RATE                        |
 * ------------------------------------------------
 *   uartns550   9600
 *   uartlite    Configurable only in HW design
 *   ps7_uart    115200 (configured by bootrom/bsp)
 */

#include <stdio.h>
#include "platform.h"
#include "xil_printf.h"


int main()
{
    init_platform();

    print("Hello World\n\r");

    cleanup_platform();
    return 0;
}

从中看到，C代码只有一个init_platform()函数，然后接直接输出了。

void init_platform()
{
    /*
     * If you want to run this example outside of SDK,
     * uncomment one of the following two lines and also #include "ps7_init.h"
     * or #include "ps7_init.h" at the top, depending on the target.
     * Make sure that the ps7/psu_init.c and ps7/psu_init.h files are included
     * along with this example source files for compilation.
     */
    /* ps7_init();*/
    /* psu_init();*/
    enable_caches();
    init_uart();
}

enable_caches()这个函数从字面意思就知道，是跟芯片内部高速缓存有关，配置一些SRAM，而外设肯定不会在SRAM中运行的。而另外一个函数init_uart()，里面只是定义了uartns550这个串口的波特率是9600，也不可能是我们调试的串口配置。看起来C语言部分根本没有对串口进行配置。

void disable_caches()
{
#ifdef __MICROBLAZE__
#ifdef XPAR_MICROBLAZE_USE_DCACHE
    Xil_DCacheDisable();
#endif
#ifdef XPAR_MICROBLAZE_USE_ICACHE
    Xil_ICacheDisable();
#endif
#endif
}

void init_uart()
{
#ifdef STDOUT_IS_16550
    XUartNs550_SetBaud(STDOUT_BASEADDR, XPAR_XUARTNS550_CLOCK_HZ, UART_BAUD);
    XUartNs550_SetLineControlReg(STDOUT_BASEADDR, XUN_LCR_8_DATA_BITS);
#endif
    /* Bootrom/BSP configures PS7/PSU UART to 115200 bps */
}

那么换个思路，参考I.MIX6U等一些ARM处理器系统运行前，BOOT ROM的BCD代码部分会对DDR等外设进行初始化，先在汇编中进行一些寄存器初始化，再配合链接脚本，最终通过Makefile将一些外设提前进行了配置。那么不妨去汇编中找一下代码，看看有没有对串口外设进行初始化。（Makefile部分就先不研究了，毕竟Linux菜鸟一枚）。
有事没有先问百度。百度一下，果然看到有类似文章： SDK\SDK_Export\hello_world_bsp_0\ps7_cortexa9_0\libsrc\standalone_v3_05_a\路径下的SRC文件夹，里面有asm_vectors.S、boot.S、cpu_init.S、translation_table.s、xil-crt0.S等5个文件。其中boot.s就有代码初始化了。

	/* Initialize STDOUT to 115200bps */

ldr r0, =UART_BAUDRATE

bl Init_Uart

#ifdef PROFILING /* defined in Makefile */

但我打开我的2016、2017、2019版本的Vivado SDK并没有发现有这一段代码。不管是不是版本原因还是其他问题，那么这条路肯定也是走不通了。
那么回想创建工程前，我们从Vivado中导入了硬件平台，那么可能是在这部分代码中。打开后发现果然，ps7_init.c和ps7_init.h代码中对寄存器进行了写操作，很可能就是在这里进行了配置。ps7_init() 这个函数就是根据平台不同配置，写入不同对参数。然而，在init_platform()这个函数中ps7_init() 被屏蔽了，也就是说并没有生效，再次迷惑了。注意到上面有一段话说了：
If you want to run this example outside of SDK,uncomment one of the following two lines and also #include “ps7_init.h”

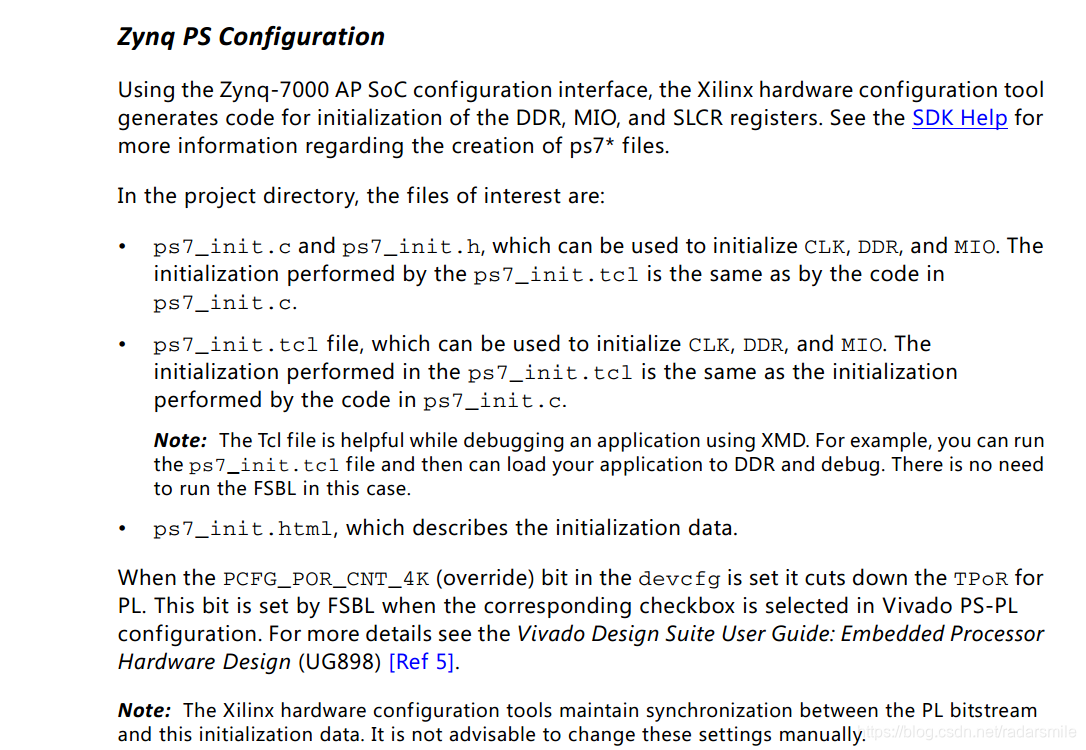

说明这个可能还是有些作用的。参考官方的ug821-zynq-7000-swdev文档：
在这里插入图片描述
ps7_init.tcl这个文件和ps7_init.c是一样的效果，那么猜想，当使用JTAG烧录可能是不需要调用ps7_init.c文件，而是直接运行了ps7_init.tcl脚本。直接再次百度，果然已经有人问到这个问题了。
链接: Xilinx 论坛.
再次找到CSDN上面的文章，果然，在JTAG的时候，是用脚本文件ps7_init.tcl初始化外设的，而这个文件是从硬件平台导出的。可见没有什么是无缘无故产生的。

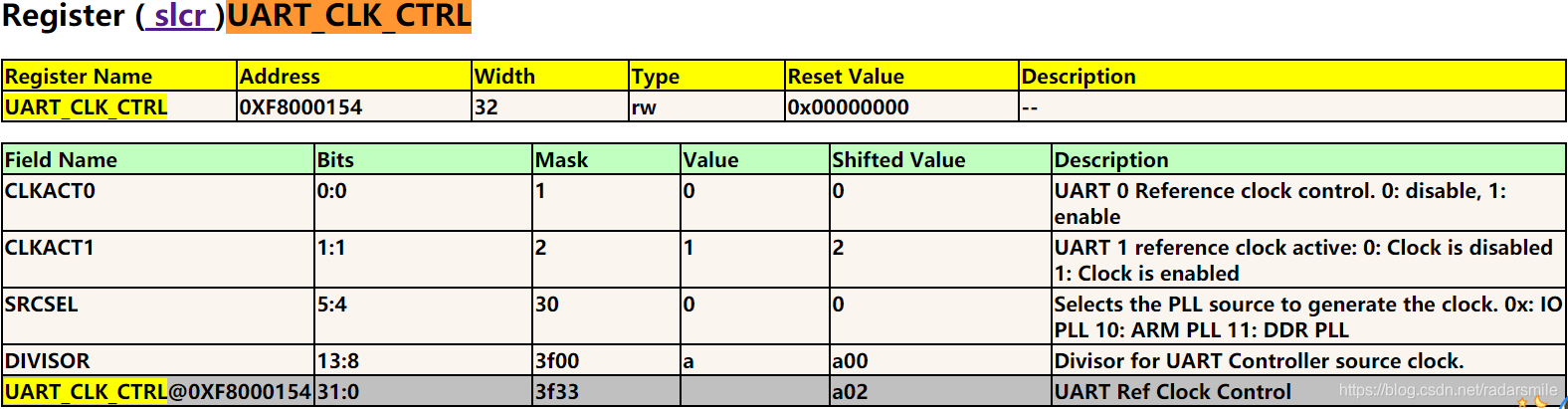

写到最后，其实我们可以去看一下ps7_init.c这个文件究竟写了哪些寄存器，进行了哪些操作。涉及到C语言的一些基础知识，这里就不详细介绍了。而SOC外设寄存器的地址，可以从平台生成的文件ps7_init.html中打开，比如寄存器UART_CLK_CTRL：
在这里插入图片描述
应用工程中的其他BSP文件，这些才是SDK（新版本叫做Vitis）生成的板级库文件，类似于STM32的官方库、HAL库，我们可以在SDK中直接调用，就像使用Keil一样。
SDK还有一个作用就是将硬件平台（Vivado）生成的FPGA运行文件.bit文件和硬件启动文件fsbl.elf，以及SDK工程生成的.elf打包生成BOOT.BIN。当然，对于Linux系统也是这样，只不过这个时候要用到的是Linux系统生成的uboot.elf。有时间和兴趣的话，不妨用二进制文档编辑器打开BOOT.bin，看一下相关的启动过程是怎样的。
参考文档：
[1] https://blog.csdn.net/pingis58/article/details/103425981
[2] https://blog.csdn.net/zhaoxinfan/article/details/54958641
[3] https://blog.csdn.net/wangbuu/article/details/80047791
[4] https://blog.csdn.net/claudedy/article/details/90757593
