第十讲 数据后处理

1. 概述

（1）CST微波工作室提供了强大又灵活的数据后处理功能，在仿真分析完成后，借助于数据后处理功能﹒用户可以很方便、直观地查看各种分析结果，包括:

·直角坐标系下的S参数结果

·史密斯圆圈中显示的S参数结果

·端口模式和相关参数（包括传播常数、阻抗等)

·各种场分布，如：电场、磁场、功率流和表面电流等

·动态显示场分布

·辐射、散射问题的远区场分布，如:天线方向图、增益、方向性系数、RCS等

（2）借助于数据后处理，可以导出各种分析结果

·通过模板导出仿真分析结果，用于优化目标的定义

·导出Touchstone格式的S参数分析结果

·导出ASCII格式的场分析结果

·导出近区场、远区场分析结果用作其他设计的场源激励

2. 场监视器

默认情况下，CST微波工作室是不分析计算场分布的，用户如果需要查看某些频点的场分布需要预先定义场监视器

3. 查看分析结果

（1）Excitation Signal

查看激励信号，时域求解器有效

（2）Field Monitors

定义的场监视器

定义了场监视器后，在2D/3D Results项可以查看相应的场

（3）1D Results

Port Signals——查看端口时域信号

S-Parameters——S参数

Reference Impedance——端口阻抗

（4）2D/3D Results

Port Modes—— 端口模式和场分布

E-Fields—— 与定义的场监视器相关，查看预定义的场分布

（5）Farfieds

查看远区场分析结果，如天线方向图、RCS等

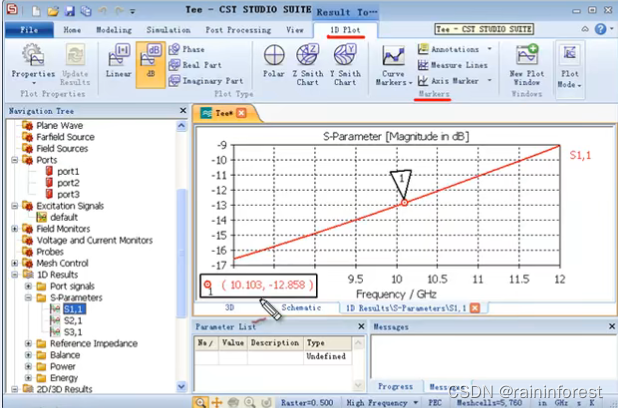

4. 分析结果显示方式——1D Results

多种显示格式

·直角坐标系、史密斯圆图、极坐标系

·实部、虚部、相位、幅度

·线性、对数

·设置标记点

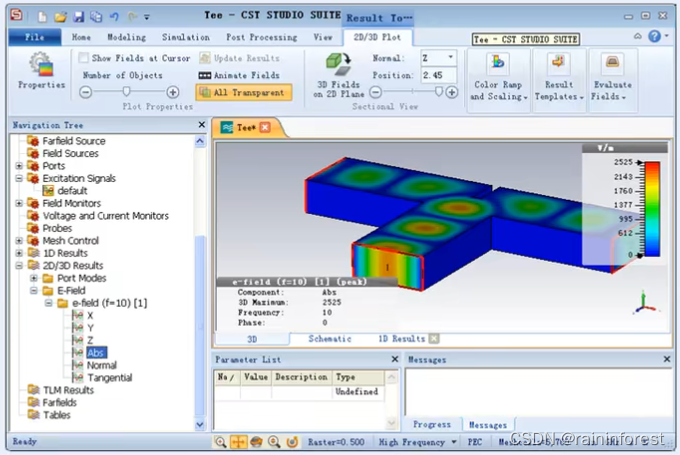

分析结果显示方式——2D/3D Results

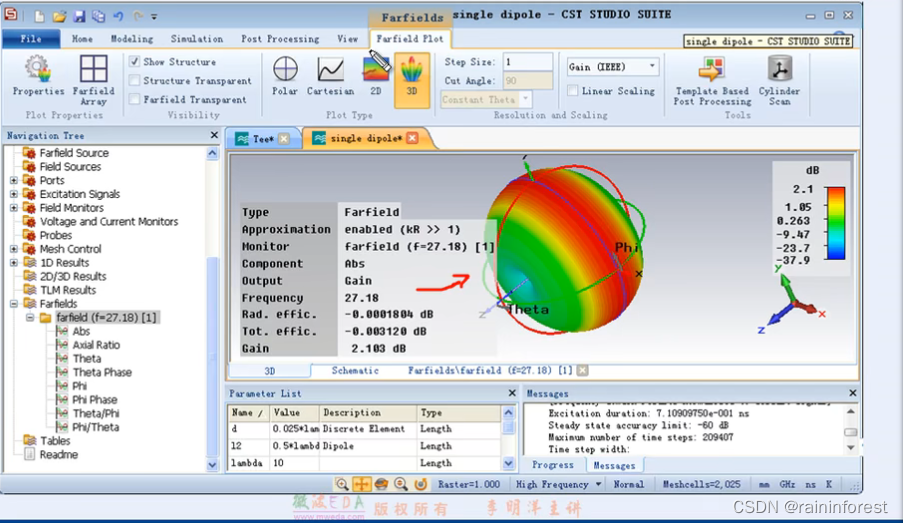

分析结果显示方式——Farfields

5. 数据后处理模板——Template Based Post Processing

用户可以通过数据后处理模板来对结果数据进行进一步的处理，并在导航树下显示给出处理后的结果

优化设计时，通过该方式可以很方便的定义目标函数

6. 分析结果的导入和导出

导入/导出分析结果

7. 总结

CST微波工作室可查看的分析结果

场监视器

如何查看各种分析结果

数据后处理模板

分析结果的导入/导出
