CST微波工作室学习笔记6 快速演练（4）

创建曲线

基于曲线（curve）可以创建另一类复杂图形。曲线时在绘图平面上画出的三维线条，当定义一条曲线后就可以使用更高级的建模命令。

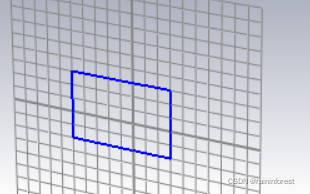

选定Modeling-Curves-Rectangle，在绘图平面画出一个矩形：

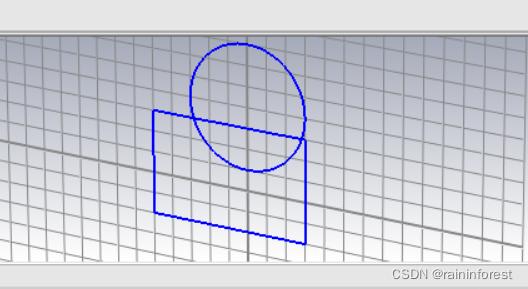

再选择Curves-Circle，在绘图平面上画一个与矩形的一边重叠的圆：

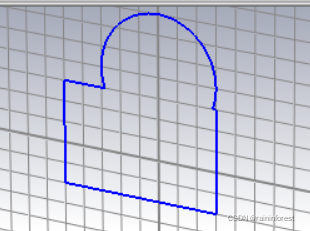

上述步骤在curve1中生成两条曲线：rectangle1和circle1。接下来裁剪两条曲线，以得到两者的轮廓线：先选择其中一条曲线，然后选定Curves-Trim Curves，激活裁剪曲线操作，系统会提示与选定图形进行裁剪的图形，选择第二条曲线并回车确定；系统会提示双击模型中任何想要删除的曲线段。

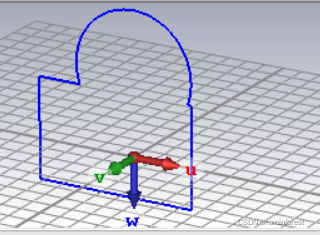

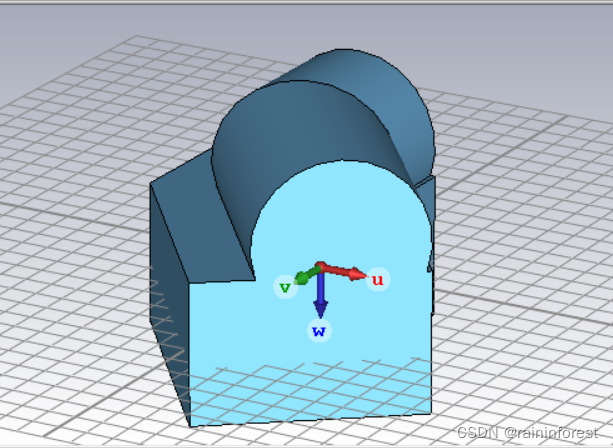

 激活局部坐标系并将其绕 u 轴旋转：

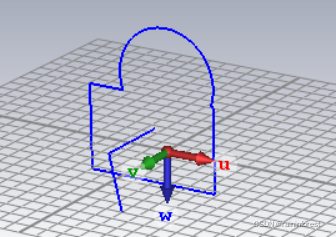

 选定Curves-Polygon，在绘图平面上画一条由三个点连成的非闭合多边形：

基于这两条互不相连的曲线，选择Modeling-Shapes-Extrude Curve-Sweep Curve，调用扫描曲线工具来生成一个新的实体。系统会提示选择一条轮廓线，选定轮廓线后，会再提示选择路径选定路径后得到：



 局部修改

对导入没有相关建模信息的模型进行修改我们可以通过局部修改（Local Modifications）对模型进行参量化。

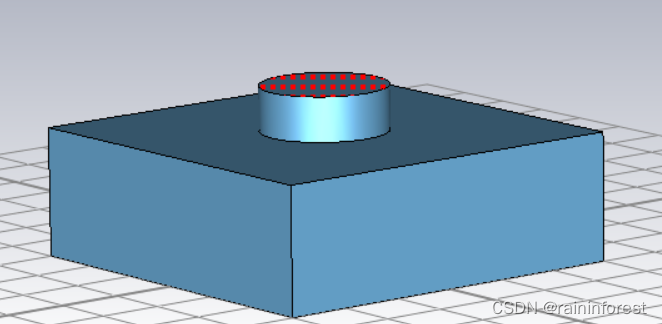

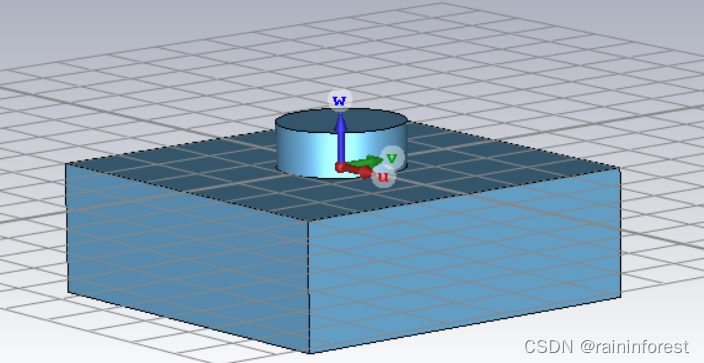

创建一个与圆柱相连的方块，并对圆柱的上边沿倒直角：

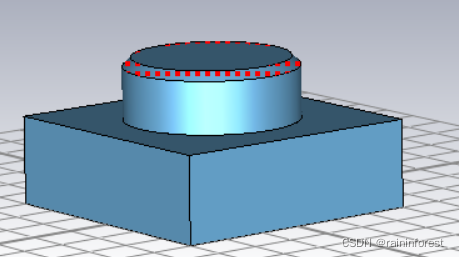

 在此结构中，首先利用选面工具选取倒角面，然后选择Modeling-Shapes-Modify Locally-Remove feature，以调用去除特征命令。

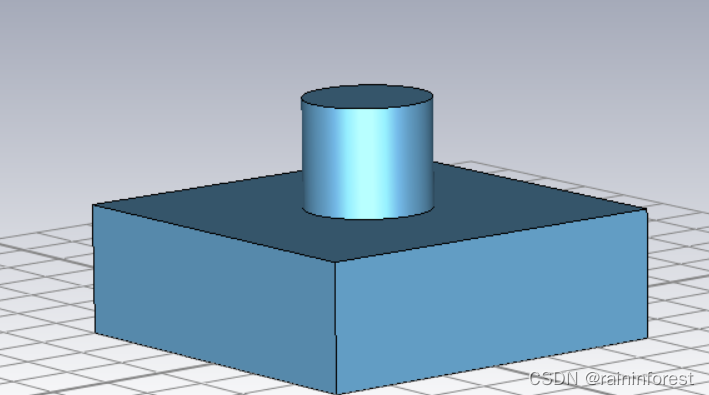

 选择圆柱，改变其半径：

最后，选取圆柱体顶面，选择Modeling-Shapes-Modify Locally-Offsets Faces。在弹出的对话框中，指定平面的偏移量使其上下移动。



创建平面导线

一些结构（如印刷电路板）包含很多导线，为简化操作，可使用平面导线工具，利用曲线来创建有限宽度和厚度的导线。

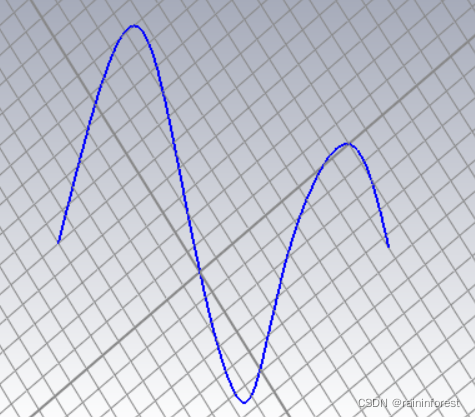

先绘制一条连续非封闭的曲线：

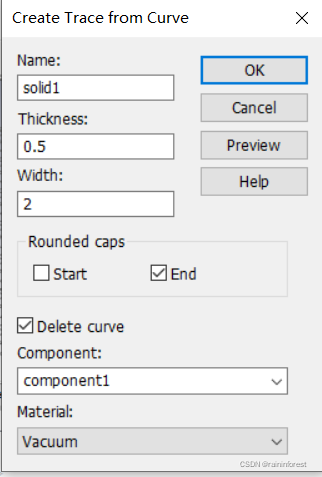

选择 Modeling-Shapes-Trace from Curve，基于这条曲线，生成一条平面导线。双击绘制曲线，弹出如下对话框：

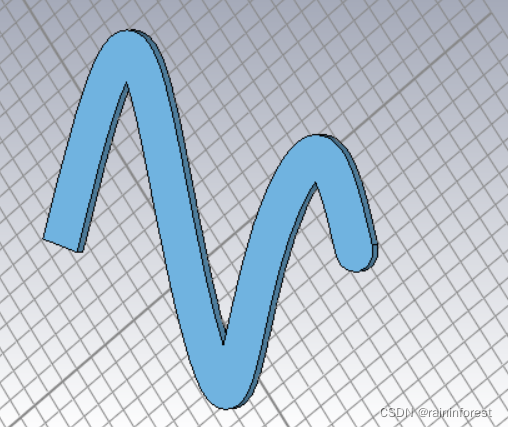

 在此对话框中指定该导线的厚度，宽度。此外，还可以指定在导线的起止位置处是否用圆头来代替方头。完成的平面导线如下（指定终端为圆头）：
