基于stm32的ADS1292R 心电波形采集

一、前言

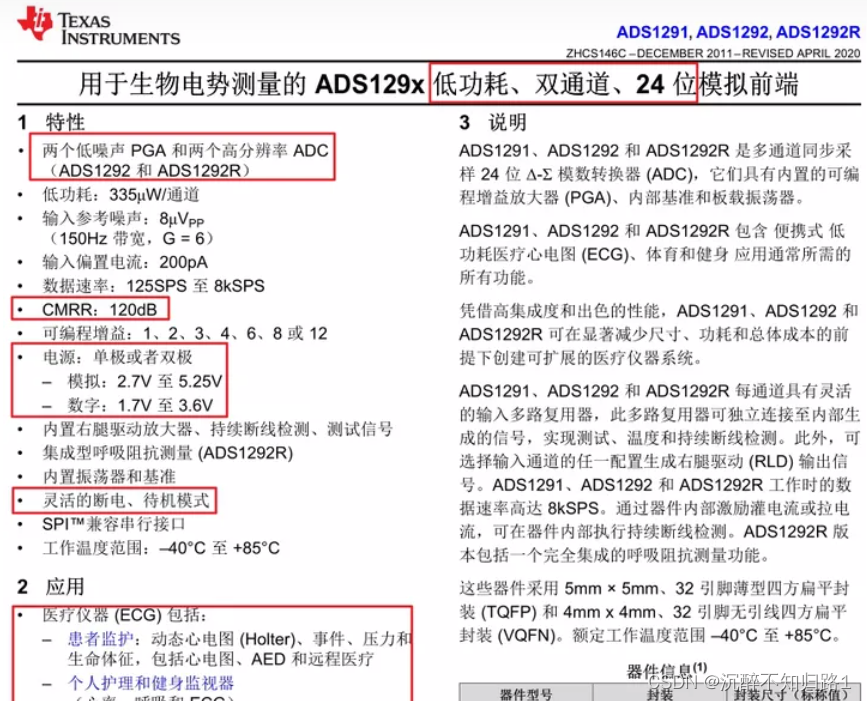

        ADS1292R是TI公司早在几年前出产的一款医用级ADC芯片，它主要应用在医疗仪器(心电图ECG),可以监护患者以及病人护理和健身监视器。ADS1292R集成了心电采集所需要的部件，方便设备小型化。它的功耗极低，使得可以作为长时间监控成为可能。而且输入参考噪音低，共模抑制比高，足以进行心电采集。

         心电信号和呼吸信号是人体的重要生物电信号。尤其是心电信号，它比其他生物电信号更直观，更具有规律性，它是反映心脏健康状况的重要依据。心电图是诊断和分析治疗心血管疾病的一个重要手段，在临床治疗中心电图得到广泛应用。但是常规心电图一般需要通过大型医疗场所，如医院、疗养院的心电图机采集数据获得，其获得途径较难、价格较高、耗时长等弊端阻碍了心电图机的进一步应用。

资料链接：（付费）

链接：https://pan.baidu.com/s/1XxYBUhm0uy0VMe_ticIKpA
提取码：fjbg


二、方案

硬件采用ADS1292,控制电路采用stm32f103，通过上位机显示采集的波形。

该方案有以下特点：

1、模拟电源和数字电源独立供电，模拟地和数字地通过0R电阻隔离，可以大大减少ECG前端采集的干扰。

2、模拟电源用干单片机最小系统5V供电，实际测试信噪比在可接受的范围，对实际波形采集未造成影响。

3、选用STM32单片机，可以利用ST官方提供的驱动库，大大提高了开发效率。

4、LDO选用TPS73201MDBVREP，其差压非常低，在250mA满载的情况下只有40mV差压，其静态电流达到uA级，可以让干电源使用更长的时间。

5、实物模块

三、 实物图、

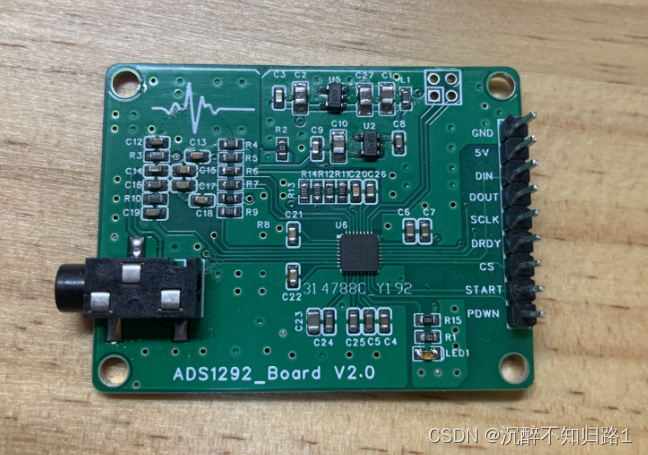

        用的是QFN封装的ADS1292，可以测心率，呼吸，心率。制作了一个可以配套使用的stm32底板，避免由于接线错误，或者杜邦线质量不佳导致心率波形显示怪异。

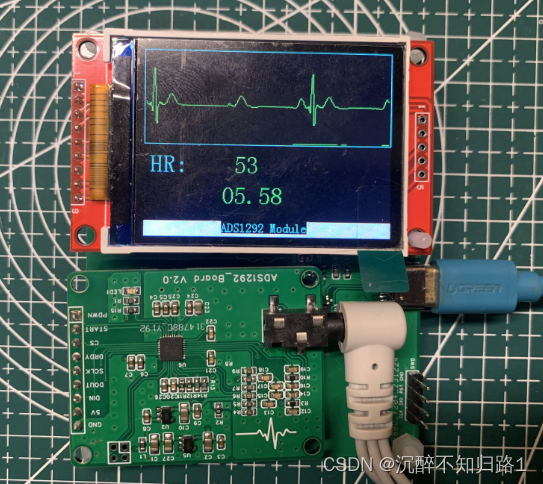

stm32底板+ads1292模块+TFT屏显示：

TFT显示心率数值和波形，用心电发生器生成的波形，所以心率只有53。

五、测试波形

        测试波形为心率，在程序中选择输出的波形，就可以选择心率还是呼吸波形了，也可以同时显示。

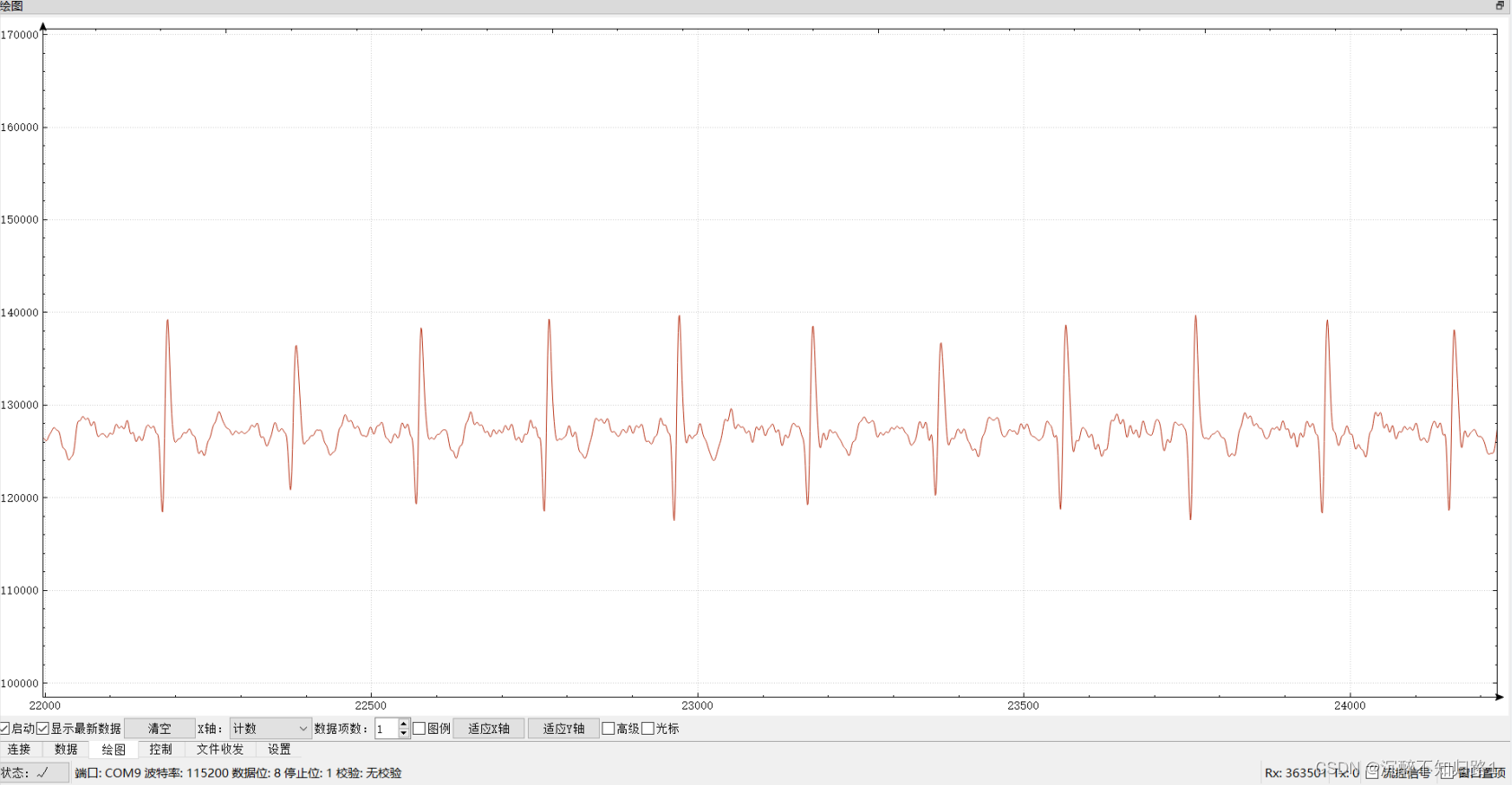

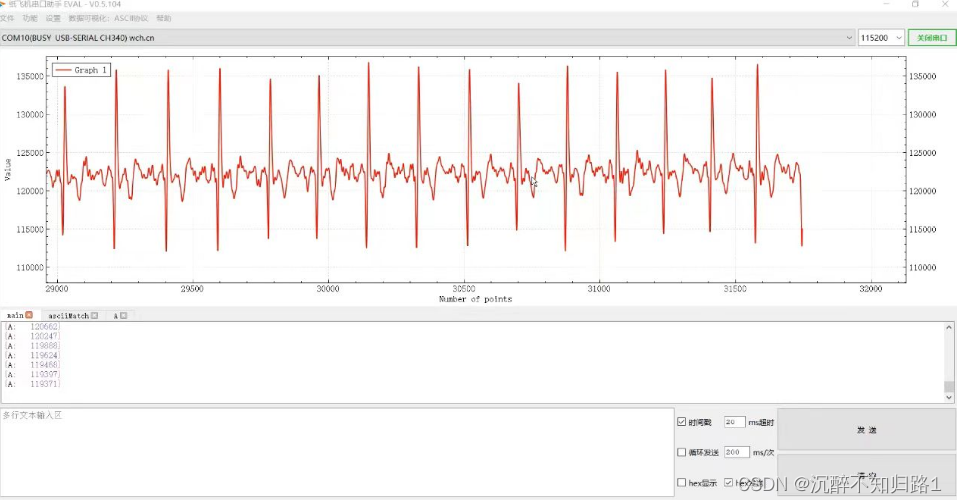

        测试波形用了两个上位机测试的，图一是纸飞机串口助手，图二为自己写的上位机。纸飞机串口助手做的不错，但是遗憾的是收费，有时候还不显示波形，于是放弃。后来自己写了个上位机，可以显示出波形，

 图二：

        近期又做了TFT显示波形，可以避免上位机操作不当，显示不出波形的问题。直接插上模块便可使用，真正的傻瓜式操作，极大的降低了使用难度和 操作门槛，二次开发更便捷。
