深入浅出3DMM：构建人脸模型的核心技术揭秘

本文基于LSFM[1-3],对于如何从原始扫描获得的3D人脸数据中获得3DMM的基底做一个介绍。如有错误，欢迎评论指正。

---

一.算法流程

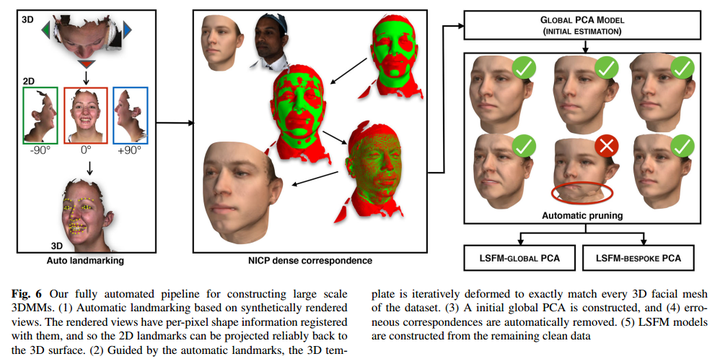

构造3DMM核心有两步：１）建立3D人脸之间的密集对应关系，2）PCA统计分析。

二.具体步骤

1. 3D人脸关键点检测

检测原始3D扫描人脸上的3D关键点，具体步骤如下：

• １）设置虚拟相机，从原始扫描3D人脸合成不同角度下的图像；
• ２）采用传统的AAM［6]方法从合成图片中检测2D人脸关键点；
• ３）映射回原始3D扫描人脸上得到3D人脸关键点。

2.密集对应建立-NCIP

将所有原始3D扫描人脸对齐到一个模板人脸上（注：LSFM使用的是BFM同款模板），具体步骤如下:

• １）利用上述检测得到的3D人脸关键点，对原始扫描人脸和模板人脸做初始配准；
• ２）采用NICP[7]做精细配准，目标函数如下：

式1表示该目标函数，由distance term，stiffness term和landmark term三项组成；

　式2为distance term，$X_i$ 为3*4纬度的变换矩阵，$v_i=[x,y,z,1{]}^T$ 为模板顶点， $T$为匹配的距离 $v_i$最近的目标点， $w_i$为该匹配点对的权重；

　式3为stiffness term， $||\ast |{|}_F$为Frobenius范数， $G:=diag(1,1,1,\gamma )$为权重矩阵， $\gamma$为设定的控制变换矩阵旋转和扭曲部分和平移部分的系数， $\epsilon$为有邻接关系的模板顶点的集合；

　式4为landmark term， $L$为匹配的模型关键点和目标点云关键点的集合。

注：

• １）如何求解就不介绍了，该目标函数有解析解，具体可参考原始论文［7］，网上也有一些开源代码；

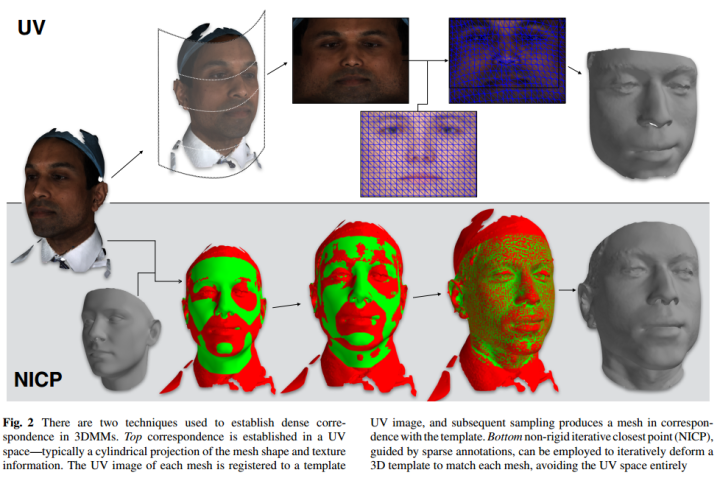

• ２）我们常用的BFM模型，最早是采用UV展开建立密集对应的，简单来说就是将3D人脸进行圆柱展开，然后将问题转化为在2D图像上做对齐的问题，可参考［5］。



3.统计分析-PCA

PCA是一种数据降维算法，算法理解可参考［8］，具体步骤如下：

假设数据为$X$ ( $n\ast m$， $n$为维度， $m$为条目数，在本例中即每列对应一个人脸的顶点坐标集合)，具体步骤如下：

• １）去均值，即将 $X$ 每行的元素减去该行的均值；
• ２）计算协方差矩阵$C=\frac{1}{m}X{X}^T$ （ $n\ast n$ ）;
• ３）求解 的特征值和特征向量(每个特征向量为 维，每个特征值为1维)
• ４）按特征值大小对特征向量排序，取前 维，即为构成的一组新的基底。

4.错误剔除

由于错误的3D关键点标注或者NICP未收敛，部分错误的密集对应会对统计分析有一定的影响，因此需要进行剔除这部分错误的人脸，具体步骤如下:

• １）对于当前构建好的PCA基底，拟合经过NICP配准后的原始扫描三维人脸得到形状参数 ；
• ２）计算如下所示的形状参数 的加权和，该加权和：

式５中， ${\lambda }_d$为 ${\alpha }_i$对应的特征值。

• ３） 根据 的分布设定得到一个阈值 ${\theta }_f$,对于 $F(\alpha )>{\theta }_f$ 认为是异常点需要剔除，阈值的选取参考论文描述：
  We classify as outliers all shape vectors α with a squared norm F(α) above a threshold θ f . This threshold is selected so that F(α) is expected to be less than θ f with a very high probability p f (e.g. 99%), under the assumed Gaussian distribution. Consequently, θ f is specified by the evaluation of the chi-square inverse cumulative distribution function at the probability p f . Note that the set of shape vectors α with F(α) < θ f corresponds to a hyper-ellipse in the d-dimensional space of shape parameters. Following the aforementioned procedure, we find that less than 1% of the training meshes are classified as outliers.
• 4）剔除错误的人脸后，重新执行上述统计分析步骤，得到最终的3DMM基底。

三.实现

搜索了下构建3DMM的开源实现，除LSFM[3]，我们常用的BFM后来更新了一版新模型，采用了一套新的流程，代码是用scala写的［4］，感兴趣的可以去看看。

四.参考

[1]A 3D Morphable Model learnt from 10,000 faces

[2]Large Scale 3D Morphable Models

[3]GitHub - menpo/lsfm: Large Scale Facial Model (LSFM) - an automatic pipeline for constructing 3D Morphable Models from large collections of facial meshes

[4]https://github.com/unibas-gravis/basel-face-pipeline

[5]基于3DMM模型的三维人脸建模方法的实现

[6]HOG active appearance models

[7]Optimal Step Nonrigid ICP Algorithms for Surface Registration

[8]CodingLabs - PCA的数学原理

最后，创作不易，如果对您有一点点帮助，希望可以给笔者点点关注、给个免费的赞or收藏or小心心，谢谢。
