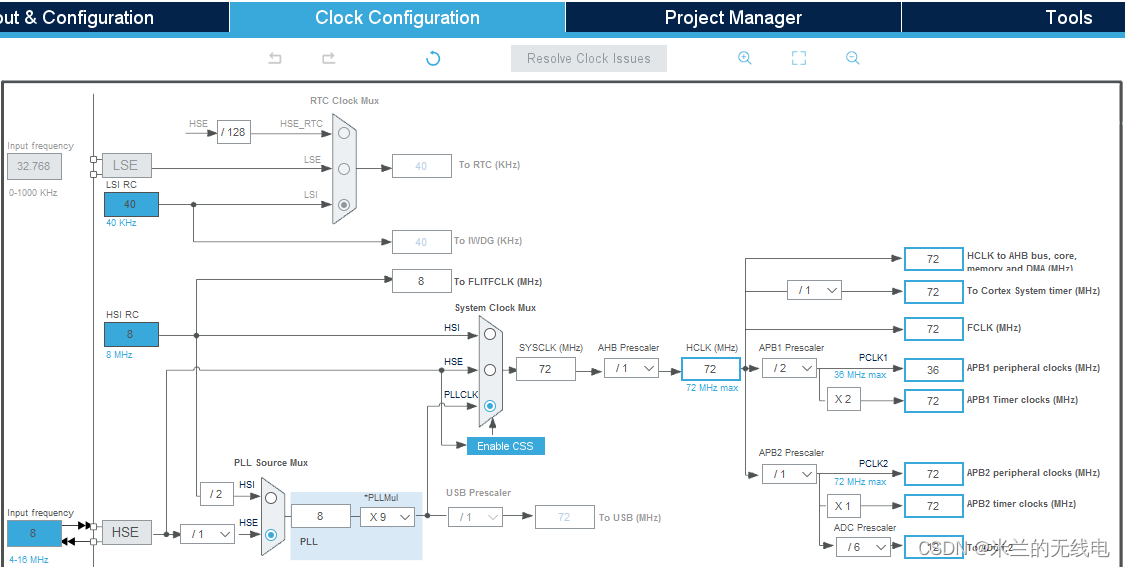

现在好多程序都是STM32CubeMX配置的，还好一些打卡STM32CubeMX就可以看到时钟树，如果参考一些标准库的代码，涉及到时钟的时候往往还是需要调用函数看一下时钟频率比较放心，下面整理一下标准库和HAL库对应的时钟频率函数。（下面参数以STM32F1为例）

SYSCLK是系统时钟，PCLK1就是APB1总线时钟，PCLK2就是APB2总线时钟

APB1（最大36MHz）上面挂载的定时器TIM2,3,4,5,6,7,12,13,14

APB2（最大72MHz）上面挂载的定时器TIM1,8,9,10,11

HAL库需要调用4个函数

uint32_t HAL_RCC_GetSysClockFreq(void)

uint32_t HAL_RCC_GetHCLKFreq(void)

uint32_t HAL_RCC_GetPCLK1Freq(void)

uint32_t HAL_RCC_GetPCLK2Freq(void)

标准库更方便一些，只需要调用一个函数，返回到结构体即可

typedef struct
{
  uint32_t SYSCLK_Frequency;  /*!< returns SYSCLK clock frequency expressed in Hz */
  uint32_t HCLK_Frequency;    /*!< returns HCLK clock frequency expressed in Hz */
  uint32_t PCLK1_Frequency;   /*!< returns PCLK1 clock frequency expressed in Hz */
  uint32_t PCLK2_Frequency;   /*!< returns PCLK2 clock frequency expressed in Hz */
  uint32_t ADCCLK_Frequency;  /*!< returns ADCCLK clock frequency expressed in Hz */
}RCC_ClocksTypeDef;

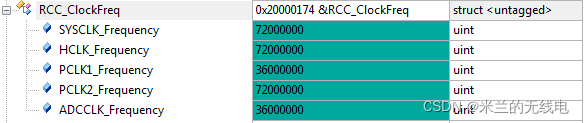

RCC_ClocksTypeDef RCC_ClockFreq;

RCC_GetClocksFreq(&RCC_ClockFreq);
