ESP功耗

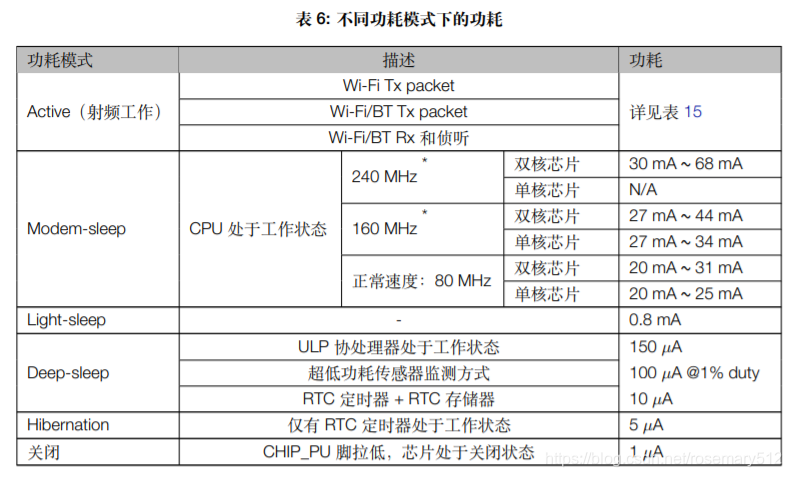

ESP32

在这里插入图片描述

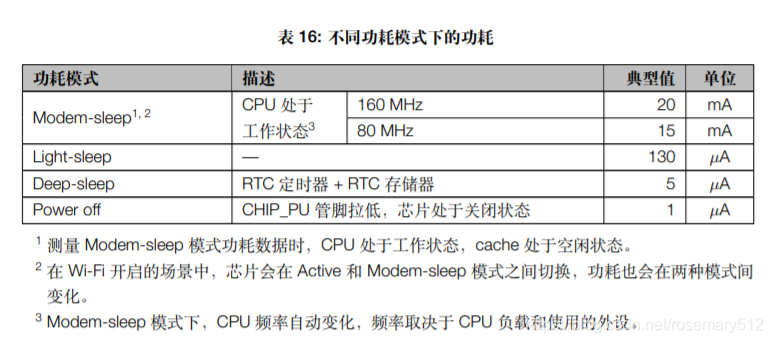

ESP32-C3

在这里插入图片描述

对比

ESP32

相较而言, ESP32的功耗是要高的, Deep Sleep 唯有Hibernation模式（RTC定时器唤醒）5uA的功耗, 根据其它人的实测Deep Sleep （设置EXT0唤醒）功耗为6.3uA. 待后续验证

  • Timer
  • Touch pad
  • External wakup(ext0) 单GPIO唤醒
  • External wakup(ext1) 单或多GPIO唤醒
  • ULP coprocessor wakeup
    这是很有意思的唤醒, ULP coprocessor可以来polling 传感器, 监测ADC或者touch sensor的值, 当特定时间侦测到，唤醒芯片.
  • GPIO wakeup(light sleep only)
  • UART wakeup(light sleep only)

ESP32-C3

ESP32-C3 在Deep-Sleep 模式下支持GPIO wakeup, 而且功耗为5uA. GPIO0~5支持Deep Sleep 唤醒.

  • timer
  • GPIO wakeup(Deep Sleep)[GPIO0~5]
  • GPIO wakeup(Light Sleep)
  • UART wakeup(Light Sleep)
  • WiFi wakeup
    ESP32-C3 对于唤醒源的文档阐述粗糙.
