（航天民芯）代理 MT2492 SOT-23-6 DC-DC电源芯片

产品描述

MT2492是一个完全集成的，高效的2A同步整流降压转换器。MT2492在一个较宽的输出电流负载范围内高效工作。该设备提供了两种操作模式，PWM控制和PFM模式切换控制，这允许在更广泛的负载范围内实现高效率。MT2492需要最少数量的现成的标准外部组件，并可在一个6针SOT23 ROHS兼容包。

产品特点

高效率：高达96%的，600 KHz频率操作，2A输出电流

不需要肖特基二极管，需要4.5V到16V的输入电压范围

0.6V参考，斜率补偿电流模式控制为优秀的线和负载瞬态响应

集成内部补偿，稳定与低ESR陶瓷输出电容器

过电流保护与弯杯模式，热关机，涌电流限制和软启动

可在SOT23-6包，-40°C到+85°C温度范围

​​​​​​深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin
​​​​​​

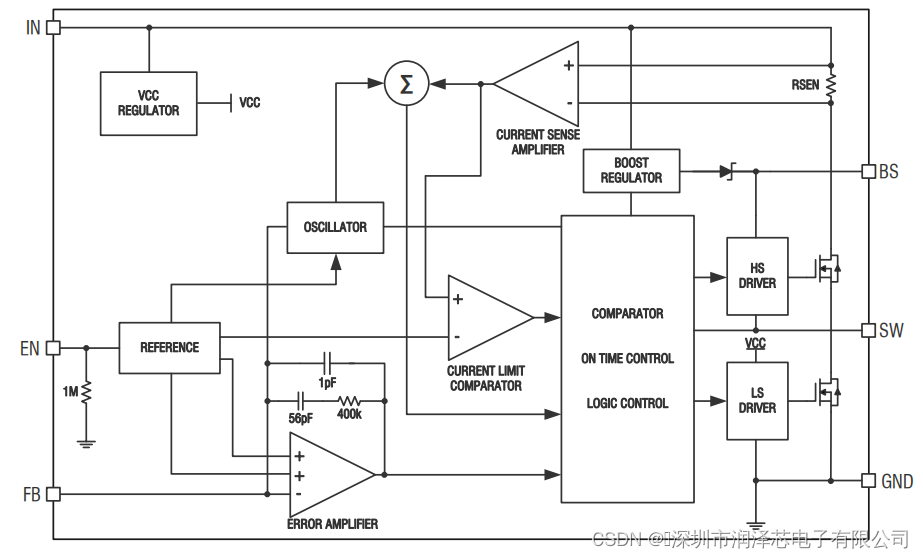

 MT2492是一个电流模式降压DC/DC转换器，提供了优秀的瞬态响应，没有额外的外部补偿组件。该设备包含一个内部、低电阻、高电压功率的MOSFET，并在高600K的工作频率下工作，以确保一个紧凑、高效的设计和优良的交流和直流性能。

深圳市润泽芯电子有限公司

 当电感器电流峰值超过设定的电流极限阈值时，MT2492的循环超过电流极限。同时，输出电压开始下降，直到FB低于低电压（UV）阈值，通常比参考值低30%。一旦UV被触发，MT2492进入打嗝模式，定期重新启动部件。当输出对地死地短路时，这种保护模式特别有用。大大降低了平均短路电流，以缓解热问题和保护调节器。一旦过电流状态被消除，MT2492就会退出打嗝模式

需要使用输出电容器（COUT）来保持直流输出电压。推荐使用陶瓷、钽或低ESR电解电容器。低ESR电容器是首选的，以保持输出电压纹波低。输出电压脉波可通过以下估计

其中，L为电感值，RESR为输出电容器的等效串联电阻（ESR）值。在陶瓷电容器的情况下，开关频率下的阻抗主要由电容决定。输出电压的纹波主要是由电容引起的。为简化，输出电压纹波可以通过：
