产品描述
STI3470是一个完全集成的,高效率的2.0A同步整流降压转换器。STI3470在一个较宽的输出电流负载范围内高效工作。该设备提供了两种操作模式,PWM控制和PFM模式切换控制,这允许在更广泛的负载范围内实现高效率。STI3470需要最少数量的现成的标准外部组件,并可在一个6针SOT23 ROHS兼容的包。
产品特点
高效率:高达94%(@5V)的,600kHz频率操作
2.0A输出电流,不需要肖特基二极管
3.5V至18V输入电压范围,0.6 V参考
斜坡补偿电流模式控制为优秀的线路和负载瞬态响应
集成内部补偿,稳定与低ESR陶瓷输出电容器
采用高柱杯模式的过电流保护
输入过电压保护(OVP)

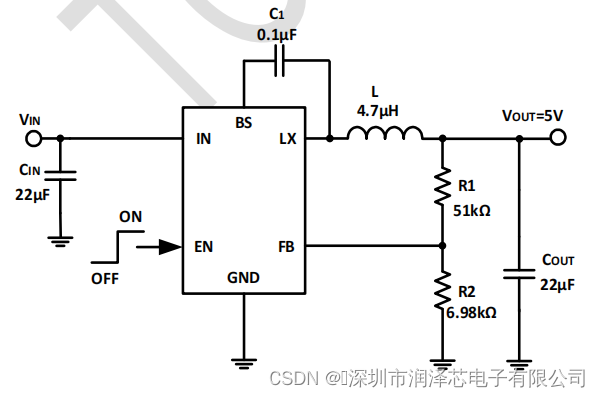

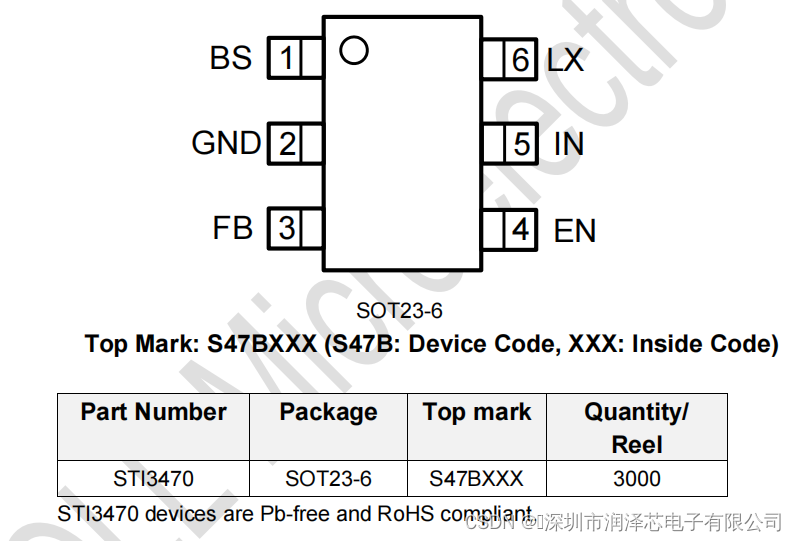

热停机,可在SOT23-6包
-40°C到+85°C运行温度范围冲入电流限制和软启动
![](https://img-blog.csdnimg.cn/direct/a44751e0a13f4cf2ac614c39edbc12d6.png)
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin
![](https://img-blog.csdnimg.cn/direct/147814a0998f4926b2a398ea4b34bccf.png)
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

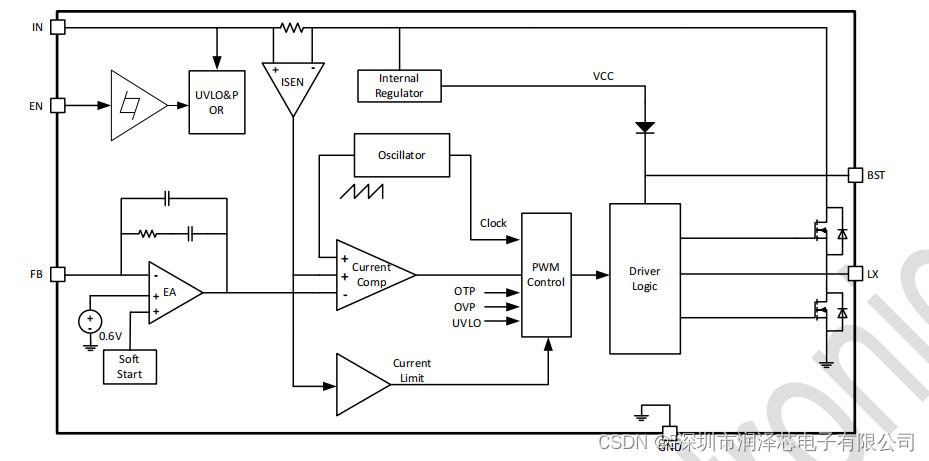

STI3470是一个电流模式降压DC/DC转换器,提供了优秀的瞬态响应,没有额外的外部补偿组件。该设备包含一个内部、低电阻、高电压功率的MOSFET,并在高600 kHz的工作频率下工作,以确保一个紧凑、高效的设计和优良的交流和直流性能。
误差放大器将FB引脚电压与内部FB参考值(VFB)进行比较,并输出与两个端子之间的差值成比例的电流。然后利用该输出电流对内部补偿网络进行充放电,形成COMP电压,用于控制功率MOSFET电流。优化后的内部补偿网络使外部组件的数量最小化,简化了控制回路的设计。
当电感器电流峰值超过设定的电流极限阈值时,STI3470的循环超过电流极限。同时,输出电压开始下降,直到FB低于低电压(UV)阈值,通常低于参考值30%。一旦UV被触发,STI3470进入打嗝模式,定期重新启动部件。当输出对地死地短路时,这种保护模式特别有用。大大降低了平均短路电流,以缓解热问题和保护调节器。一旦消除了过电流状态,STI3470就会退出打嗝模式
![](https://img-blog.csdnimg.cn/direct/22f698cfff8e41d9bbc9a9af6b872655.png)
