（蕊源）RY2121 SOT-23-5 功率电子开关

产品描述

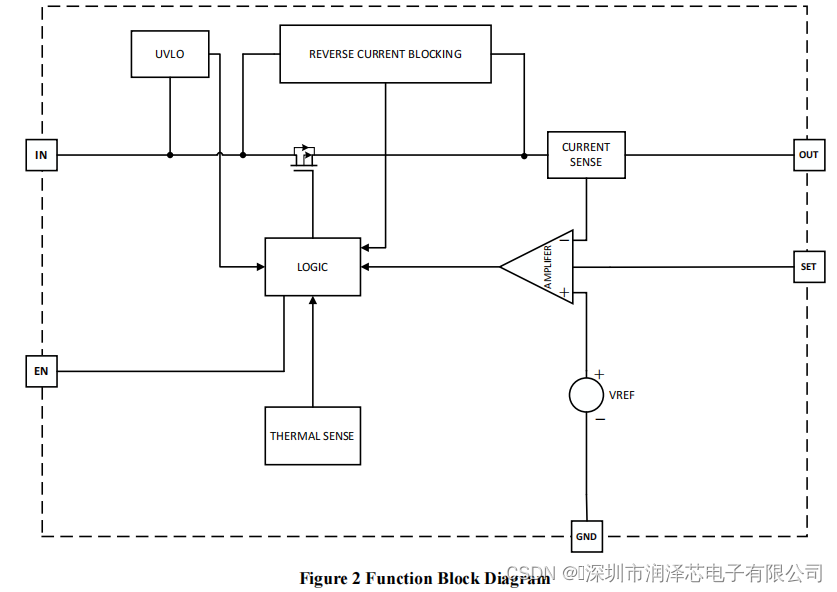

RY2121配电开关具有内部电流限制功能，以防止由于故障负载条件而损坏主机设备。RY2121开发了具有可编程电流限流功能的超低电阻开关，以保护电源免受过电流和短路条件的影响。它集成了过温保护，并在停机期间放电输出电容器。如果在关机情况下输出被拉得高于输入电压，RY2121可以阻止从输出流向输入的电流。RY2121有SOT23-5软件包

产品特点

单通道配电开关

0.4A~2A输出电流中的可编程电流限制

启用极性：激活高

2.4V至5.5V电源范围欠压锁定

-40°C至+85°C的环境温度范围

精确的电流限制15μA静止电流

80mΩ MOSFET热停机保护

内置软启动反向电流阻塞（无本体二极管）

可在SOT23-5包中获得

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

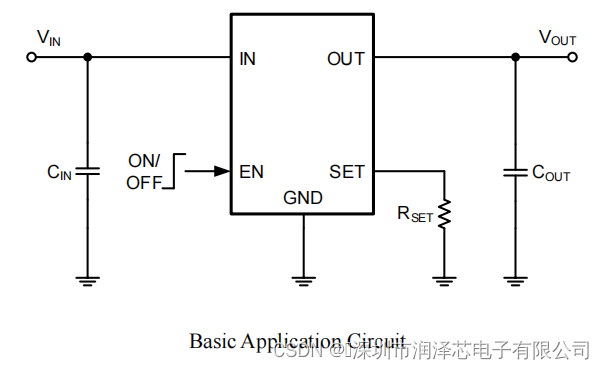

RY2121提供了一个可由外部电阻器编程的恒定电流限制。一旦设备达到其电流极限阈值，内部电路调节栅极电压，以保持电流在功率MOSFET恒定。下表可以作为参考，选择RSET来设置当前的极限阈值。

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin



如果电流限制块开始调节输出电流，则功率MOSFET上的功率损耗会导致IC温度上升。模具温度被内部监测，直到达到热极限。一旦达到此温度，开关将关闭，以允许芯片冷却，直到过温故障消除。超温阈值为130℃，滞后阈值为20℃。

如果在关机情况下输出被拉得高于输入电压，RY2121可以阻止从输出流向输入的电流。这可以防止显著电流进入输入电容，从而防止RY2121输入侧上的设备损坏。

RY2121具有输出放电功能。停机时可通过内部下拉电阻使输出电容器放电
