（矽力杰）JW1130H ESOP-8 2A峰值 44V多拓扑LED驱动程序 LED驱动

产品描述

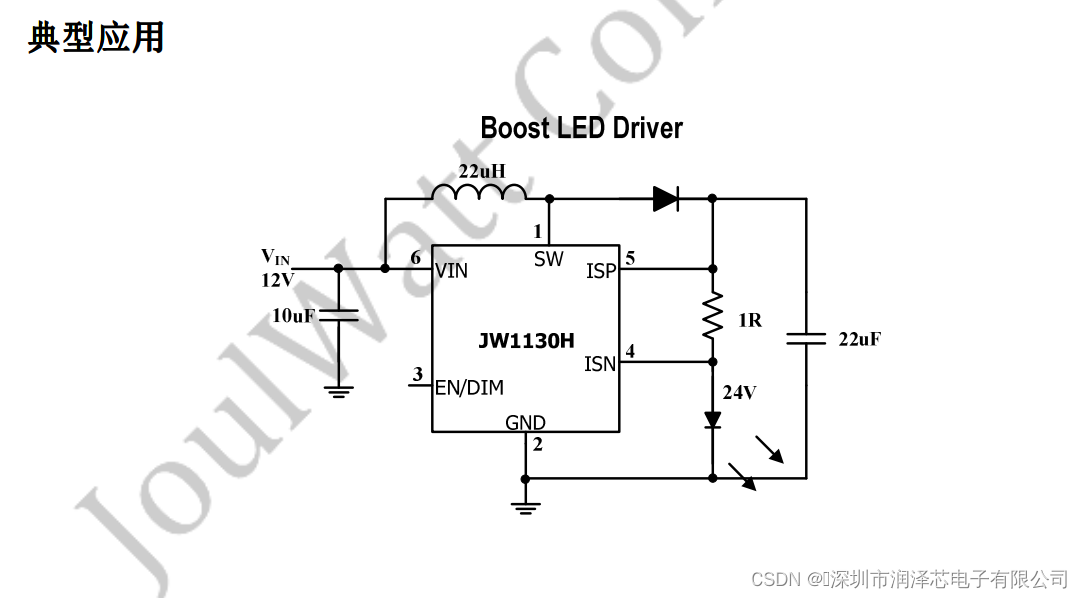

JW ® 1130H 是一个单片集成的电流模式控制的 LED 驱动器，支持模拟调光和 PWM 调光。 采用高压侧 LED 电流检测模式， JW1130H 可以配置成 Buck 、 boost 、 buck-boost 拓扑以满足不同

规格 LED 驱动的需要。 内部集成的 44V/2A N-MOSFET 确保芯片高效率 运行。轻载时, JW1130H 通过降低频率以维持高效率。JW1130H 芯片集成 SW 过压锁定保护，有效实现 LED 开路保护；集成过温保护，增强芯片的可靠性。

JW1130H 提供 SOT23-6 和 ESOP8 两种封装，所需外围元器件简单，成本低



产品特点

4.6V ~ 44V 输入电压，输出 2A 峰值开关电流

模拟调光和 PWM 调光

恒关断时间控制

SW 过压锁定保护，过温保护

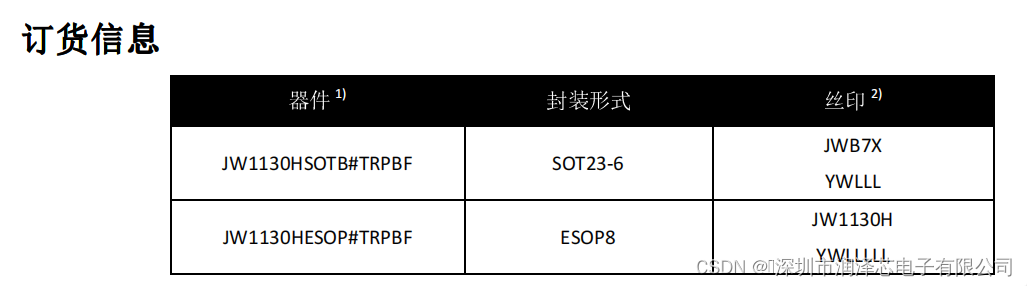

SOT23-6 和 ESOP8封装

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin



功能描述

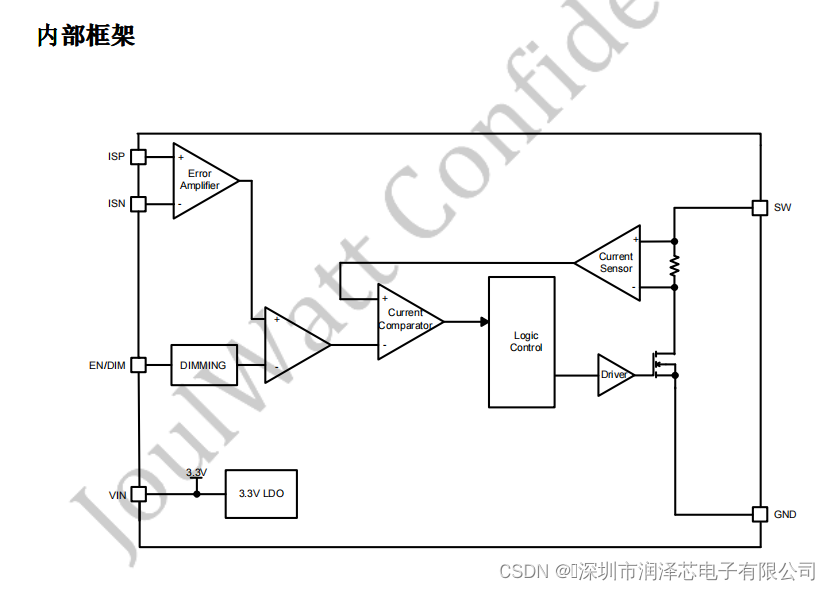

JW1130H 是一个单片集成的电流模式控制的LED 驱 动 器 ， 可 以 配 置 成 Buck 、 boost 、 buck-boost 拓扑以满足不同 LED 驱动的需要。

电流模式控制

重载时，JW1130H 采用恒关断时间控制模式；轻 载时，JW1130H 通过延长关断时间以减少芯片的 功耗，维持高效率。

调光

JW1130H EN/DIM 管脚兼容模拟调光和 PWM 调 光。模拟调光的电压范围为 1.2V ~ 2.4V ，其对应的 LED 电流采样电压范围为 0~200mV. 如下调光曲线所示。
