（矽力杰）JW1571 SOP-8 离线提升PFC CV控制器 AC-DC稳压

产品描述

JW1571是一种具有高电压精度的恒压控制器，适用于单级升压功率因数校正（PFC）应用。定时控制策略保证了高功率因数，不需要输入电压检测电路，简化了系统设计，节省了损耗。临界导电模式操作降低了开关损耗，提高了电磁干扰性能，大大提高了效率。

JW1571具有多重保护功能，大大提高了系统的安全和可靠性，包括VCC UVLO、CS过电压保护、FB过电压保护和过温保护。JW1571有SOP8软件包。

产品特点

低静止电流

+0.6A/-1.4A峰值门驱动电流

高功率因数和低THD

临界传导模式

高参考电压精度

宽操作范围

在光负载下降低频率

开放反馈保护

禁用功能

脉冲通过CS电压的脉冲电流限制

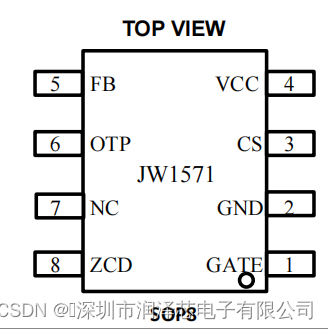

外部过温保护装置，2和OVP，SOP8软件包

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

JW1571是一种恒压（CV）控制器，适用于带有PFC的非隔离升压系统。JW1571可以通过少量的外围组件实现优良的线路和负载调节、高效率和低系统成本。

当VCC充电到VCC启动电压（VCC_ST）13V时，门驱动器开始切换。当在电压锁定（VCC_UVLO）8.2V下VCC低于VCC时，芯片停止切换。

JW1571在电感器电流的临界传导模式下工作。当电源MOSFET打开时，电感器电流从零增加。MOSFET的开启时间可计算为：TON=IPK×L/VIN
