一、基本指令

1、图形标注

图形标注主要有3种方式：

1）在图形屏幕上开启一个小视图，依据绘图命令的先后顺序，用对应的字符串区分图形上的曲线；

2）在图形的指定坐标位置（x，y）处标注单引号括起来的字符串；

3）在图形的最上端显示说明该图形标题字符串。

图形标注的命令格式如下：

legend('字符串','字符串'，...)：在图形小视图内标注；

text(x,y,'字符串')：在图形指定位置（x,y）处标注。

title('字符串')：在图形最上端标注。

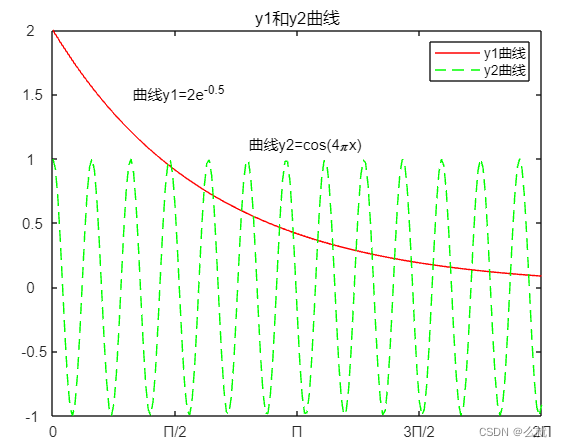

例1：在0 $\leqslant$ x $\leqslant$ 2 $\pi$ 区间内，绘制曲线 $y_{1}=2e^{-0.5x}$ 和 $y_{2}=cos\left ( 4\pi x \right )$ ，并给图形添加图形标注。

x=0:pi/100:2*pi;
y1=2*exp(-0.5*x);
y2=cos(4*pi*x);
plot(x,y1,'r',x,y2,'g--')
legend('y1曲线','y2曲线')
text(1.0,1.5,'曲线y1=2e^{-0.5}')
text(2.5,1.1,'曲线y2=cos(4{\pi}x)')
title('y1和y2曲线')
set(gca,'XTick',0:pi/2:2*pi)
set(gca,'XTicklabel',{'0','Π/2','Π','3Π/2','2Π'})
set(gca,'YTicklabel',-1:0.5:2)
axis([0 2*pi -1 2])
print(gcf,'-r600','-djpeg','图1-5')

二、绘制双纵坐标轴

双纵坐标图是指具有两个纵坐标的图形，即把两条不同的曲线绘制在同一坐标中。

命令格式如下：

1）plotyy(x1,,y1,x2,y2)

其中x1、y1对应一条曲线，x2、y2对应一条曲线，y1对应左纵坐标轴，y2对应右纵坐标轴

双纵坐标图返回参数的命令格式：

[AX,H1,H2]=plotyy(x1,y1,x2,y2)

获得坐标轴和图形的句柄，AX(1)为左纵坐标轴句柄，AX(2)为右纵坐标轴句柄，H1为图形1的句柄，H2为图形2的句柄。

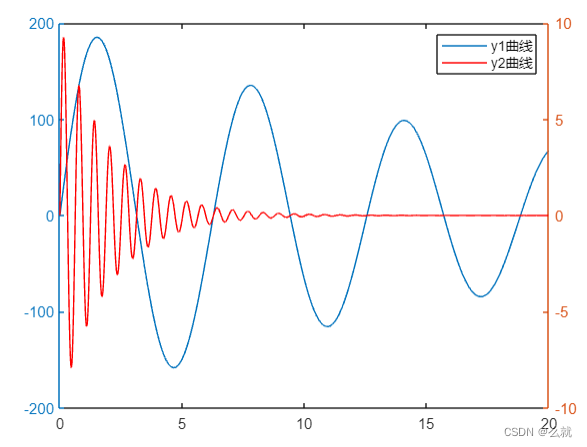

例2：已知 $y_{1}=200e^{-0.05x}sinx$ ， $y_{2}=10e^{-0.5x}sin10x$ ，绘制双纵坐标图。

x=0:0.01:20;
y1=200*exp(-0.05*x).*sin(x);
y2=10*exp(-0.5*x).*sin(10*x);
[AH,H1,H2]=plotyy(x,y1,x,y2);
set(H2,'color','r')
legend('y1曲线','y2曲线')
print(gcf,'-r600','-djpeg','图1-8.jpg')

三、功率、转矩与曲线绘制

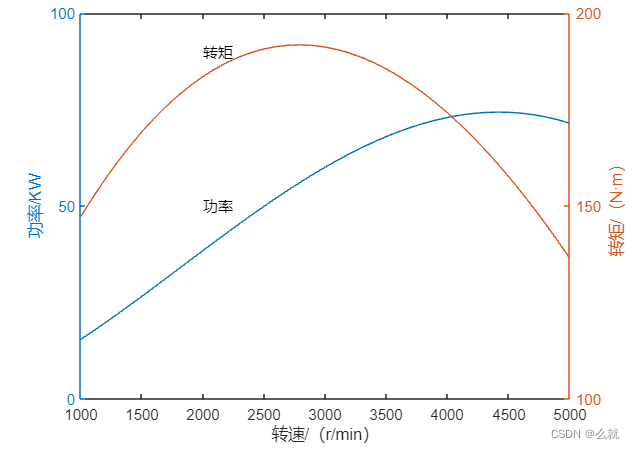

例3：某发动机转速与转矩的关系为
Ttq=6.711*10^(-10)*n^3-1.837*10^(-5)*n^2+0.08672*n+78.25
发动机功率为 $P_{e}=\frac{T_{tq}}{9550}$ ，发动机转速为n=0~5000r/min，利用双纵坐标图绘制发动机的功率、转矩与转速曲线。

n=1000:100:5000;
T=(6.711e-10)*n.^3-(1.837e-5)*n.^2+0.08672*n+78.25;
p=T.*n./9550;
[AX,H1,H2]=plotyy(n,p,n,T);
xlabel('转速/（r/min）')
set(get(AX(1),'ylabel'),'string','功率/KW')
set(get(AX(2),'ylabel'),'string','转矩/（N·m）')
set(AX(1),'Ylim',[0 100])
set(AX(2),'Ylim',[100 200])
set(AX(1),'yTick',0:50:100)
set(AX(2),'yTick',100:50:200)
text(2000,50,'功率')
text(2000,90,'转矩')
print(gcf,'-r600','-djpeg','图1-9.jpg')
