DXF笔记：多义线线宽的绘制思路

线宽处理思路

核心思想为使用填充模式的多边形来模拟线宽

注：圆弧暂只支持等宽

绘制思路：

1. 若是直线：
   点线宽大于0，则沿直线垂直方向平移0.5线宽得到两点，否则直接取这个点。处理好后，直线有3种结果：两个点（点起末线宽均为0时），三个点（点起末线宽有一个为0时），4个点（点起末线宽均不为0）。

2. 若是弧线（只处理等宽的圆弧）
   若不等宽或宽度为0，直接原样输出。
   否则，将圆弧半径回减一半线宽得到两段圆弧，将圆弧散列成点，opengl应该不支持凹多边形，所以采用三角化的方式绘制。

3. 拐角的处理
   只处理直线之间的拐角

   拐角中的两条直线线宽包含0，不用处理

   若线宽大于0，求出外围线交点，然后用交点替换原来的两个点即可，如下图所示，

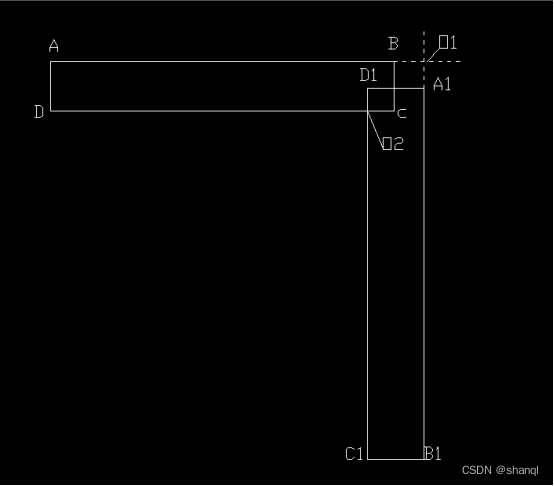

   AB 与A1B1相交于O1,
   CD 与C1D1相交于O2,
   然后点B替换成O1，点C替换成O2；A1替换成O1，D1替换成O2。


AutoCAD多义线线宽示例

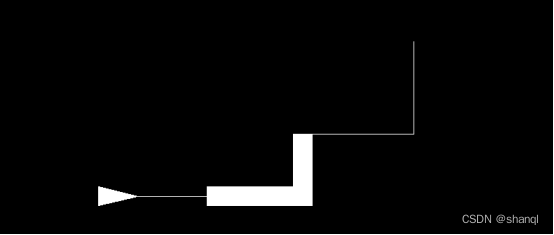

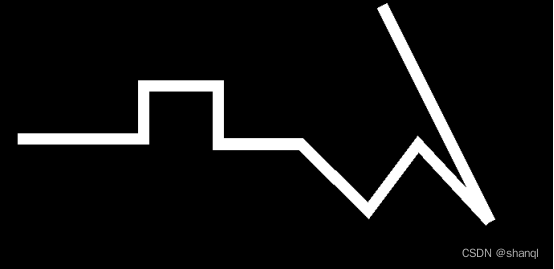

全部都是等宽的直线

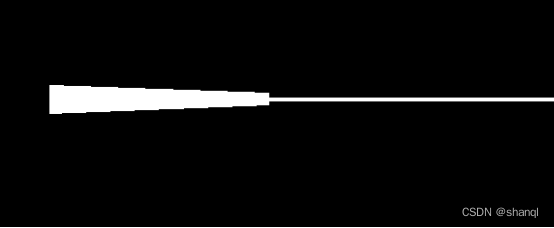

非等宽直线

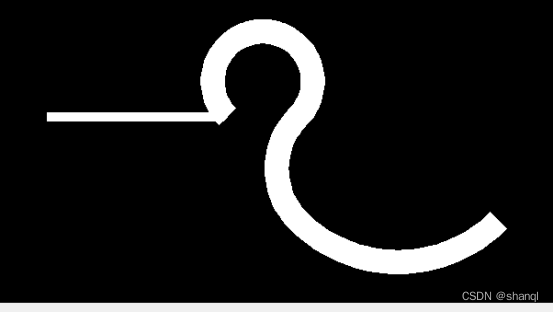

直线、圆弧混合
