简介：本文将通过介绍如何实现屏和App实时显示温湿度和光照度采集数据，以及通过控制屏和App去控制GPIO口电平翻转来带大家了解STM32和迪文串口屏以及Wi-Fi模组进行数据交互。

程序下载路径：demo程序。

一.迪文屏简介

显示控制部分采用的是迪文的4.3寸串口屏。

  • 正面图：

image-20210823113755984

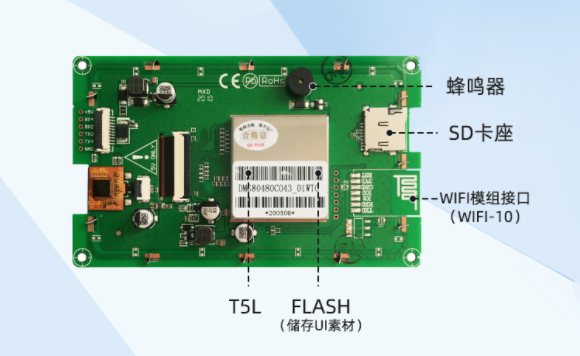

  • 背面图：

image-20210823113205652

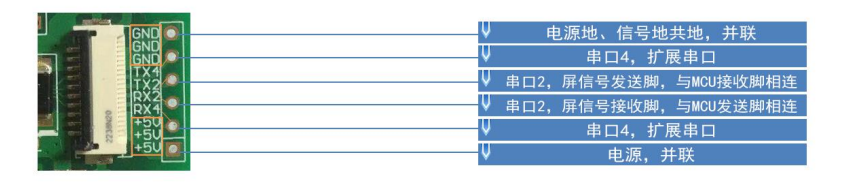

  • 接口图：

image-20210823113311517

此次设计中界面设计的界面效果如下图：

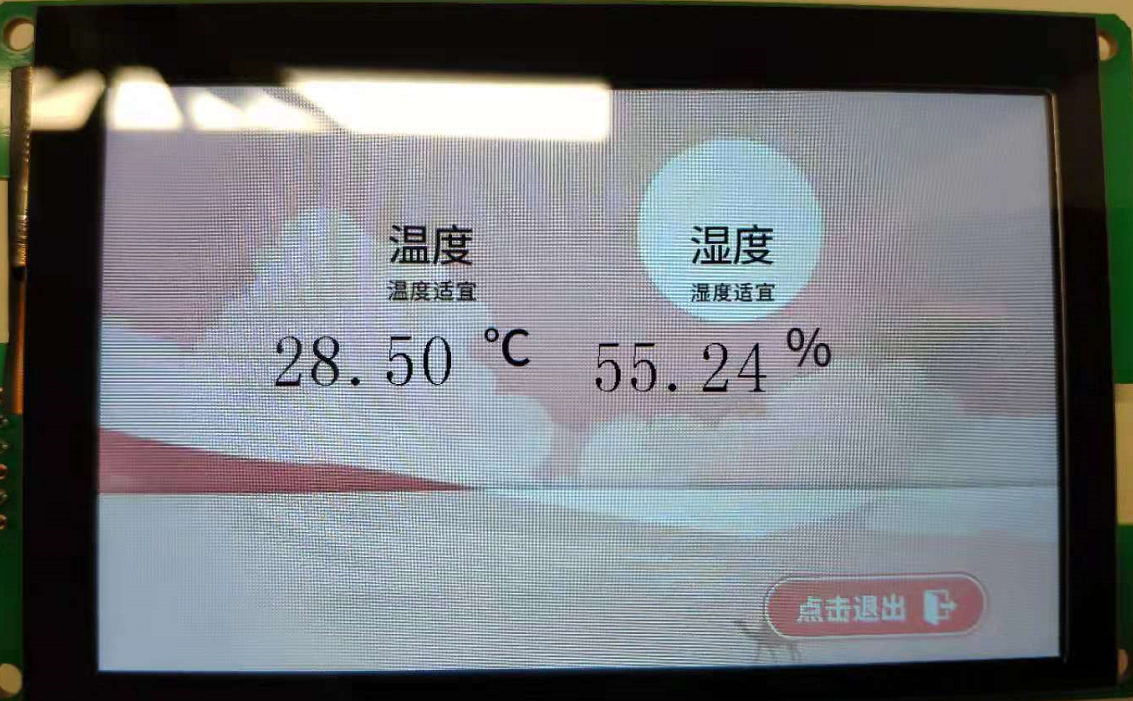

  • 温湿度界面效果展示：

image-20210901143901412

  • 光照度界面效果展示：

image-20210901143901412

  • 控制界面效果展示：

image-20210901143901412

MCU和显示屏通过串口通信，来实现控制和显示。

二.迪文屏界面和程序设计

STM32通过串口1和迪文屏进行通信，波特率115200。

1.界面设计

首先采用PS软件做出自己需要的图片，然后保存成800*480分辨率的BMP图片格式。接着采用迪文的一款上位机软件进行显示和控制设计。如何设计参考

迪文官方资料《T5L DGUSII 应用开发指南》。

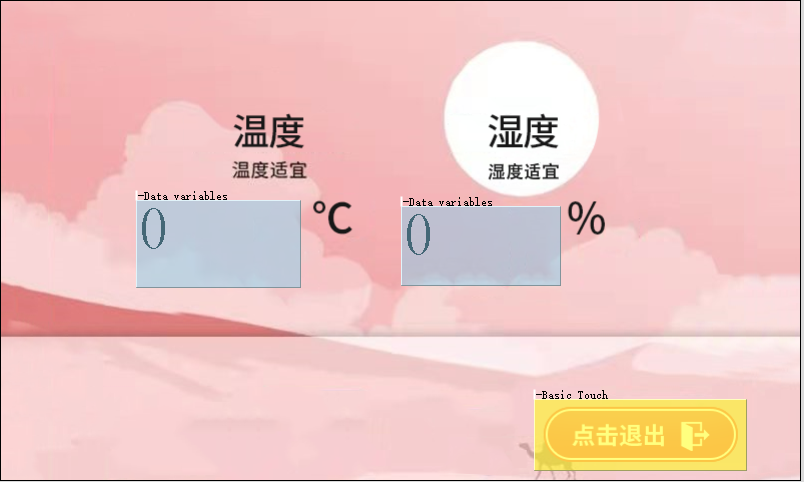

  • 温湿度界面：

image-20210823163804336

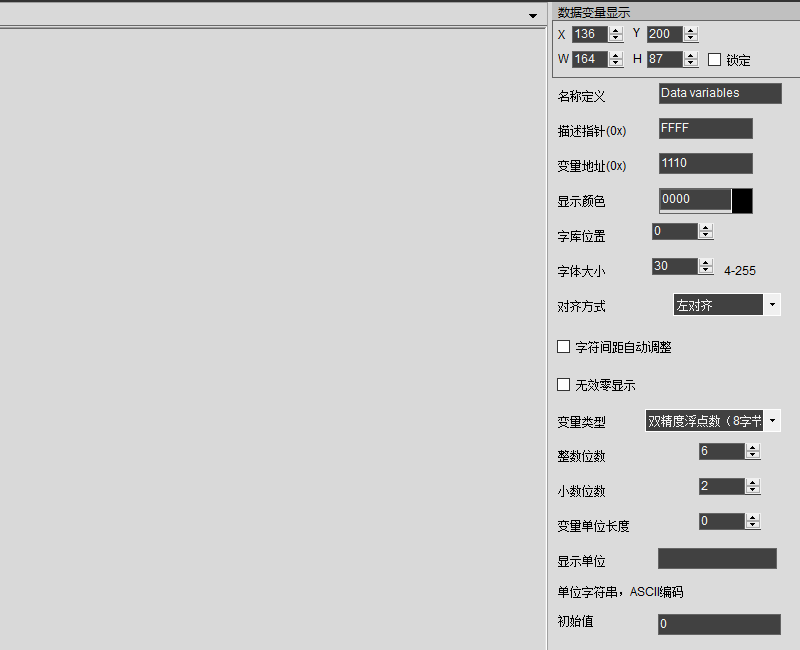

image-20210824152538656

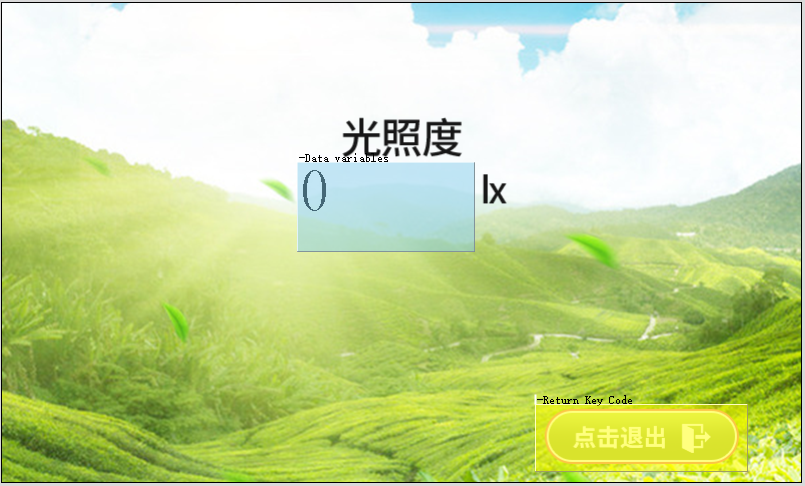

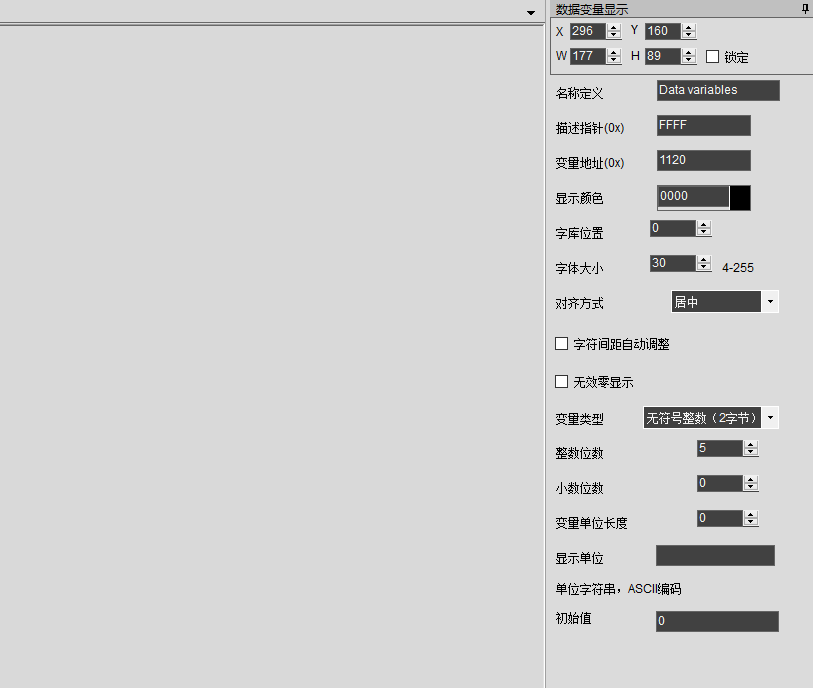

  • 光照度界面：

image-20210824153113907

image-20210823164138158

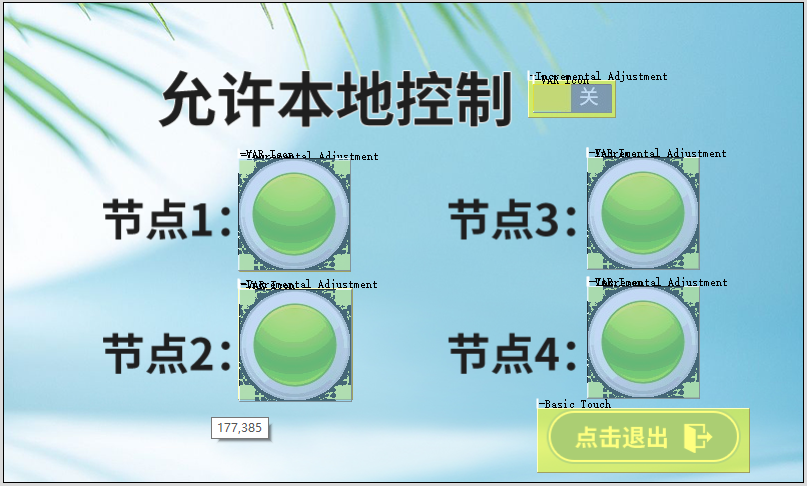

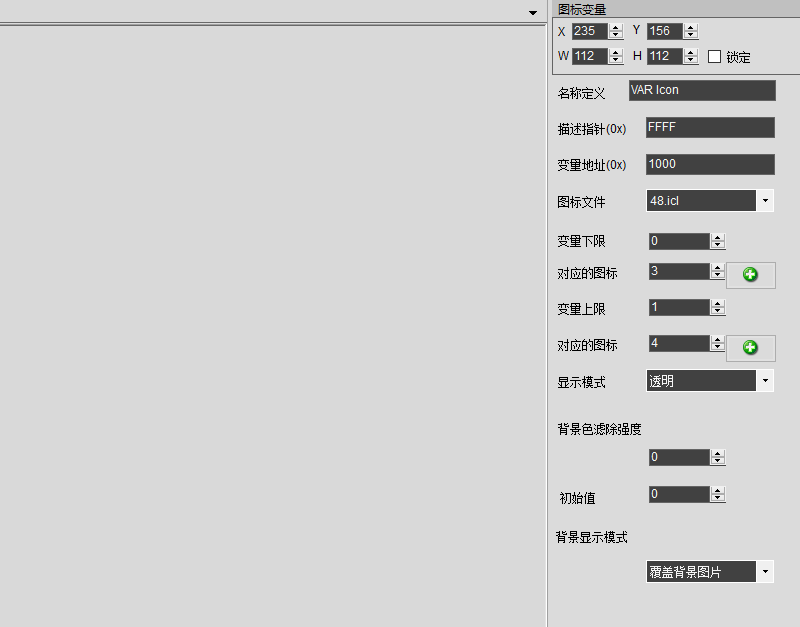

  • 节点控制界面：

image-20210823164537015

image-20210824152634111

控制屏界面设计完整工程:点此下载

2.驱动程序设计

  • 调用WriteDataToLCD对串口屏写入数据：
/*******************************************************************************
** Function Name  :void WriteDataToLCD(uint16_t startAddress,uint16_t return_data_start_addr,uint16_t length)
** Description    : 数据写入触摸屏变量寄存器
** Input          : uint16_t startAddress,uint16_t return_data_start_addr,uint16_t length
** Output         : None
** Return         : None
** Attention            :
*******************************************************************************/
void WriteDataToLCD(uint16_t startAddress,uint16_t return_data_start_addr,uint16_t length)
{
  /*命令的长度由帧头（2个字节）+数据长度（1个字节）+指令（1个字节）+起始地址（2个字节）+数据（长度为length）*/
    uint8_t i;
    usart1_txBuf[0]=0x5a;
    usart1_txBuf[1]=0xa5;
    usart1_txBuf[2]=length+3;
    usart1_txBuf[3]=0x82;
    usart1_txBuf[4]=(uint8_t)((startAddress>>8)&0xff);//起始地址
    usart1_txBuf[5]=(uint8_t)(startAddress&0XFF);//起始地址
    for(i=0;i<length;i++)
    {
        usart1_txBuf[i+6]=((SEND_BUF[i+return_data_start_addr]));
    }
    HAL_UART_Transmit(&huart1, usart1_txBuf, length+6, 20);
}
  • 调用ReadDataFromLCD读取串口屏数据：
/*******************************************************************************
** Function Name  :void ReadDataFromLCD(uint16_t startAddress,uint8_t readWordLength)
** Description    : 读变量存储器数据
** Input          : uint16_t startAddress,uint8_t readWordLength
** Output         : None
** Return         : None
** Attention            :
*******************************************************************************/
void ReadDataFromLCD(uint16_t startAddress,uint16_t readWordLength)
{
  //命令的长度由帧头（2个字节）+数据长度（1个字节）+指令（1个字节）+起始地址（2个字节）+读取的字长度（1个字节）
    usart1_txBuf[0]=0x5a;
    usart1_txBuf[1]=0xa5;
    usart1_txBuf[2]=0x04;
    usart1_txBuf[3]=0x83;
    usart1_txBuf[4]=(uint8_t)((startAddress>>8)&0xff);//起始地址
    usart1_txBuf[5]=(uint8_t)(startAddress&0xff);//起始地址
    usart1_txBuf[6]=readWordLength;//读取长度
​
    HAL_UART_Transmit(&huart1, usart1_txBuf, 7 , 20);
}
  • 调用void send_tz控制页面跳转：
  • /*******************************************************************************
** Function Name  :void send_tz(void))
** Description    : 跳转页面函数
** Input          : None
** Output         : None
** Return         : None
** Attention            :
*******************************************************************************/
void send_tz(void)
{
    uint8_t i;
    usart1_txBuf[0]=0x5a;
    usart1_txBuf[1]=0xa5;
    usart1_txBuf[2]=0x07;
    usart1_txBuf[3]=0x82;
    usart1_txBuf[4]=0x00;
    usart1_txBuf[5]=0x84;
    usart1_txBuf[6]=0x5a;
    usart1_txBuf[7]=0x01;
    for(i=0;i<2;i++)
    {
        usart1_txBuf[i+8]=((SEND_BUF[i]));
    }
    HAL_UART_Transmit(&huart1, usart1_txBuf, 10, 20);
}
​

3.STM32和串口屏进行通信

（1）功能函数介绍

  • 串口屏和APP显示：

单片机读取温湿度和光照度数据之后，把数据送到串口屏和APP，APP和串口屏实时显示这些传感器的数据。

void Deal_Data_Display(void)
{
  uint8_t i;
  uint16_t  light;
  double Tem_val,Hum_val;
  uint8_t dat[2] = {0};
  uint8_t Buffer[30]={0};

​
      HAL_Delay(1000);
    if(SHT3x_Get_Humiture_periodic(&Tem_val,&Hum_val) == 0)
            {
                memcpy(Buffer,(double*)(&Tem_val),8);
                memcpy(Buffer+8,(double*)(&Hum_val),8);
       for(i=0;i<8;i++)
          {
              SEND_BUF[i] = Buffer[7-i];
          }
            WriteDataToLCD(0X1110,0,8);
           for(i=0;i<8;i++)
          {
              SEND_BUF[i] = Buffer[15-i];
          }
              WriteDataToLCD(0X1118,0,8);

                mcu_dp_value_update(DPID_TEMPERATURE,Tem_val*100); //温度数据上报;
                mcu_dp_value_update(DPID_HUMIDITY,Hum_val*100);    //湿度数据上报;
                printf("temperature=%6.2lf,humidity=%6.2lf\r\n",Tem_val,Hum_val);
            }
        else
            printf("Get_Humiture ERR\r\n");

              HAL_Delay(180);
        if(HAL_OK == BH1750_Read_Dat(dat))
        {
                      light=BH1750_Dat_To_Lx(dat);
                      memcpy(Buffer+16, (uint16_t*)(&light), sizeof((uint16_t*)(&light)));
                     for(i=0;i<2;i++)
              {
                 SEND_BUF[i] = Buffer[17-i];
              }
                      WriteDataToLCD(0X1120,0,2);
              delay_ms(5);
            printf("illuminance: %5d lx\r\n", light);
                      mcu_dp_value_update(DPID_ILLUMINANCE,light*100); //光照度数据上报;
        }
        else
        {
            printf("recv fail");
        }
}
​
  • 串口屏控制GPIO口电平：

在串口1中断处理函数中对IO电平进行翻转，大家可以把这个函数重新写，尽量不要在中断处理函数中处理较多的数据。

void USART1_IRQHandler(void)
{
    uint8_t usart1_data;
    uint8_t send[2]={0x5a,0xa5};
    uint16_t addr=0,data=0;//定义地址及数据
    //uint16_t len=0;       //定义长度
  uint8_t usart1_counter=0;
  if((USART1->ISR & 1<<5) == 1<<5)//接收寄存器数据不为空
    {
        usart1_data=USART1->RDR;
    usart1_rxBuf[usart1_counter] = usart1_data;
    if(usart1_counter < 2)
    {
        if(usart1_rxBuf[usart1_counter]==send[usart1_counter])
        {
            usart1_counter++;
        }
        else
        {
            usart1_counter=0;
        }
    }
    else
    {
        usart1_counter++;
    }
    if(usart1_counter>=(usart1_rxBuf[2]+3))
    {
            addr = usart1_rxBuf[4]*256+usart1_rxBuf[5];             //获取lcd控件寄存器地址
            //len =  usart1_rxBuf[6];                                                   //获取接收的数据字个数
            data = usart1_rxBuf[7]*256+usart1_rxBuf[8];             //获取第一个字数据的值
        switch(addr)
         {
             case 0x1000:
                 if(data==0x01)
                  {
                   HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2, GPIO_PIN_SET);
                  }
                else if(data==0x00)
                  {
                     HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2, GPIO_PIN_RESET);
                  }
                        break;
       case 0x1001:
                    if(data==0x01)
                        {
                         HAL_GPIO_WritePin(GPIOC, GPIO_PIN_6, GPIO_PIN_SET);
                        }
                    else if(data==0x00)
                     {
                         HAL_GPIO_WritePin(GPIOC, GPIO_PIN_6, GPIO_PIN_RESET);
                     }
                break;
           case 0x1002:
                    if(data==0x01)
                    {
                     HAL_GPIO_WritePin(GPIOC, GPIO_PIN_7, GPIO_PIN_SET);
                    }
               else if(data==0x00)
                {
                    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_7, GPIO_PIN_RESET);
                }
                break;
            case 0x1003:
                    if(data==0x01)
                    {
                     HAL_GPIO_WritePin(GPIOC, GPIO_PIN_8, GPIO_PIN_SET);
                    }
               else if(data==0x00)
                {
                    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_8, GPIO_PIN_RESET);
                }
                break;
      default :
                        break;
           }
      usart1_counter=0;
    }
 }
    if((USART1->ISR & (1<<3)) == (1<<3))//ORE
    {
        USART1->ICR =1<<3;
    }
}
  • APP控制：

调用以下DP处理函数，APP对串口屏和GPIO进行控制：

/*****************************************************************************
函数名称 : dp_download_switch_1_handle
功能描述 : 针对DPID_SWITCH_1的处理函数
输入参数 : value:数据源数据
        : length:数据长度
返回参数 : 成功返回:SUCCESS/失败返回:ERROR
使用说明 : 可下发可上报类型,需要在处理完数据后上报处理结果至app
*****************************************************************************/
static unsigned char dp_download_switch_1_handle(const unsigned char value[], unsigned short length)
{
    //示例:当前DP类型为BOOL
    unsigned char ret;
    //0:关/1:开
    unsigned char switch_1;

    switch_1 = mcu_get_dp_download_bool(value,length);
    if(switch_1 == 0)
         {
                //开关关
                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x06;
                send_tz();

                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x00;
                WriteDataToLCD(0x1000,0,2);
              HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2, GPIO_PIN_RESET);
        }
        else
        {
                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x06;
                send_tz();
​
                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x01;
                WriteDataToLCD(0x1000,0,2);
                HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2, GPIO_PIN_SET);
               //开关开
      }

    //处理完DP数据后应有反馈
    ret = mcu_dp_bool_update(DPID_SWITCH_1,switch_1);
    if(ret == SUCCESS)
        return SUCCESS;
    else
        return ERROR;
}
/*****************************************************************************
函数名称 : dp_download_switch_2_handle
功能描述 : 针对DPID_SWITCH_2的处理函数
输入参数 : value:数据源数据
        : length:数据长度
返回参数 : 成功返回:SUCCESS/失败返回:ERROR
使用说明 : 可下发可上报类型,需要在处理完数据后上报处理结果至app
*****************************************************************************/
static unsigned char dp_download_switch_2_handle(const unsigned char value[], unsigned short length)
{
    //示例:当前DP类型为BOOL
    unsigned char ret;
    //0:关/1:开
    unsigned char switch_2;

    switch_2 = mcu_get_dp_download_bool(value,length);
    if(switch_2 == 0) {

                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x06;
                send_tz();
​
                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x00;
                WriteDataToLCD(0x1001,0,2);
              HAL_GPIO_WritePin(GPIOC, GPIO_PIN_6, GPIO_PIN_RESET);
        //开关关
    }else {

                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x06;
                send_tz();

                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x01;
                WriteDataToLCD(0x1001,0,2);
              HAL_GPIO_WritePin(GPIOC, GPIO_PIN_6, GPIO_PIN_SET);
        //开关开
    }

    //处理完DP数据后应有反馈
    ret = mcu_dp_bool_update(DPID_SWITCH_2,switch_2);
    if(ret == SUCCESS)
        return SUCCESS;
    else
        return ERROR;
}
/*****************************************************************************
函数名称 : dp_download_switch_3_handle
功能描述 : 针对DPID_SWITCH_3的处理函数
输入参数 : value:数据源数据
        : length:数据长度
返回参数 : 成功返回:SUCCESS/失败返回:ERROR
使用说明 : 可下发可上报类型,需要在处理完数据后上报处理结果至app
*****************************************************************************/
static unsigned char dp_download_switch_3_handle(const unsigned char value[], unsigned short length)
{
    //示例:当前DP类型为BOOL
    unsigned char ret;
    //0:关/1:开
    unsigned char switch_3;

    switch_3 = mcu_get_dp_download_bool(value,length);
    if(switch_3 == 0) {

                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x06;
                send_tz();

                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x00;
                WriteDataToLCD(0x1002,0,2);
              HAL_GPIO_WritePin(GPIOC, GPIO_PIN_7, GPIO_PIN_RESET);
        //开关关
    }else {

                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x06;
                send_tz();
​
                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x01;
                WriteDataToLCD(0x1002,0,2);
              HAL_GPIO_WritePin(GPIOC, GPIO_PIN_7, GPIO_PIN_SET);
        //开关开
    }

    //处理完DP数据后应有反馈
    ret = mcu_dp_bool_update(DPID_SWITCH_3,switch_3);
    if(ret == SUCCESS)
        return SUCCESS;
    else
        return ERROR;
}
/*****************************************************************************
函数名称 : dp_download_switch_4_handle
功能描述 : 针对DPID_SWITCH_4的处理函数
输入参数 : value:数据源数据
        : length:数据长度
返回参数 : 成功返回:SUCCESS/失败返回:ERROR
使用说明 : 可下发可上报类型,需要在处理完数据后上报处理结果至app
*****************************************************************************/
static unsigned char dp_download_switch_4_handle(const unsigned char value[], unsigned short length)
{
    //示例:当前DP类型为BOOL
    unsigned char ret;
    //0:关/1:开
    unsigned char switch_4;

    switch_4 = mcu_get_dp_download_bool(value,length);
    if(switch_4 == 0) {

                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x06;
                send_tz();

                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x00;
                WriteDataToLCD(0x1003,0,2);
              HAL_GPIO_WritePin(GPIOC, GPIO_PIN_8, GPIO_PIN_RESET);
        //开关关
    }else {

                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x06;
                send_tz();

                SEND_BUF[0]=0x00;
                SEND_BUF[1]=0x01;
                WriteDataToLCD(0x1003,0,2);
              HAL_GPIO_WritePin(GPIOC, GPIO_PIN_8, GPIO_PIN_SET);
        //开关开
    }

    //处理完DP数据后应有反馈
    ret = mcu_dp_bool_update(DPID_SWITCH_4,switch_4);
    if(ret == SUCCESS)
        return SUCCESS;
    else
        return ERROR;
}

（2）主程序设计

主函数循环体中调用联网函数，WIFI串口处理函数，数据显示函数。

int main(void)
{

  /* MCU Configuration--------------------------------------------------------*/
  /* Reset of all peripherals, Initializes the Flash interface and the Systick.*/
  HAL_Init();
​
  /* Configure the system clock */
  SystemClock_Config();
​
  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  MX_USART2_UART_Init();
    MX_USART3_UART_Init();
    wifi_protocol_init();       //wifi协议初始化
  MX_I2C2_Init();
  MX_I2C1_Init();

    MX_TIM3_Init(10000-1,8000-1); //定时器3初始化，定时1s

  SHT3x_Reset();
    if( 0 == SHT3x_Init())
        printf("SHT3x_Init OK \r\n");
    else
        printf("SHT3x_Init ERR \r\n");

​
  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
          Connect_Wifi();
            wifi_uart_service();//wifi串口数据处理服务

   if(1 == Display_Flag)
        {
          Deal_Data_Display();
            Display_Flag=0;
      }
  }
}

（3）如何降低功耗

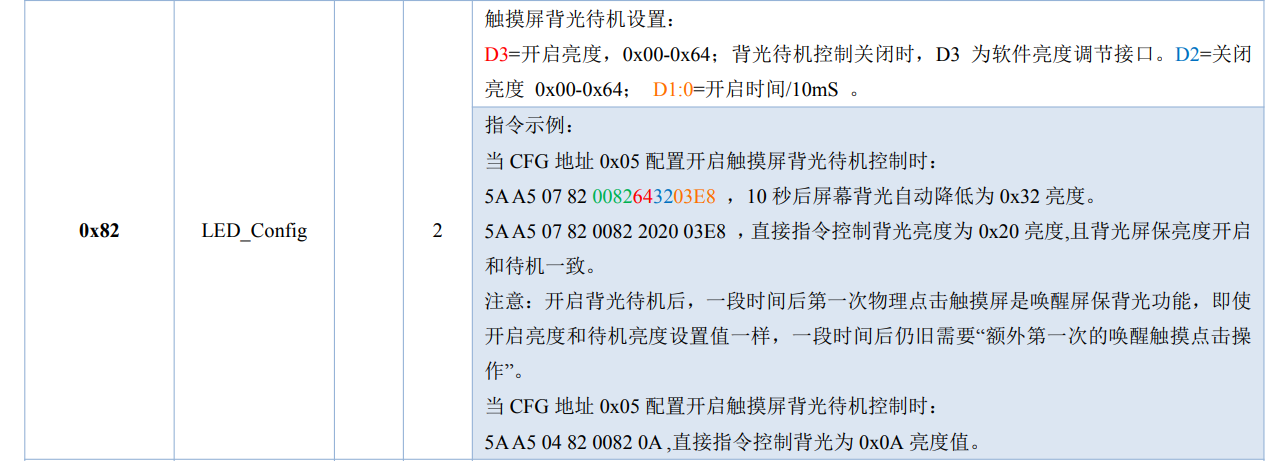

可以通过指令对触摸屏进行背光待机控制。详细指令参考《T5L DGUSII 应用开发指南》。

image-20210901141842603

（4）样机实物展示

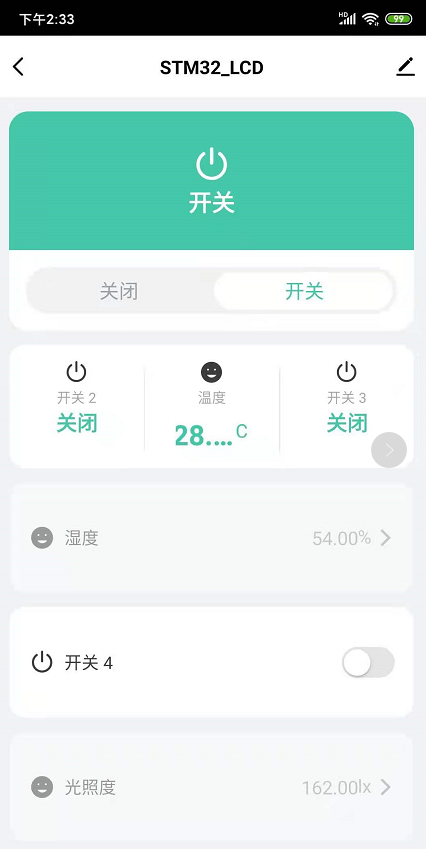

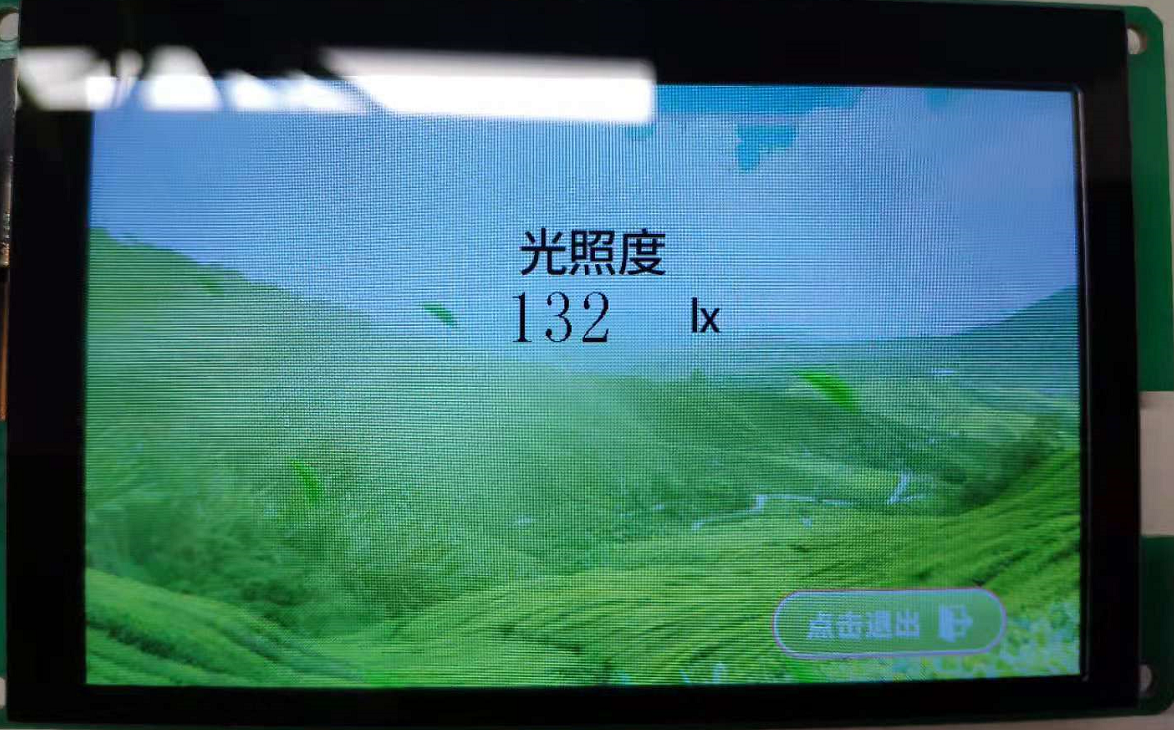

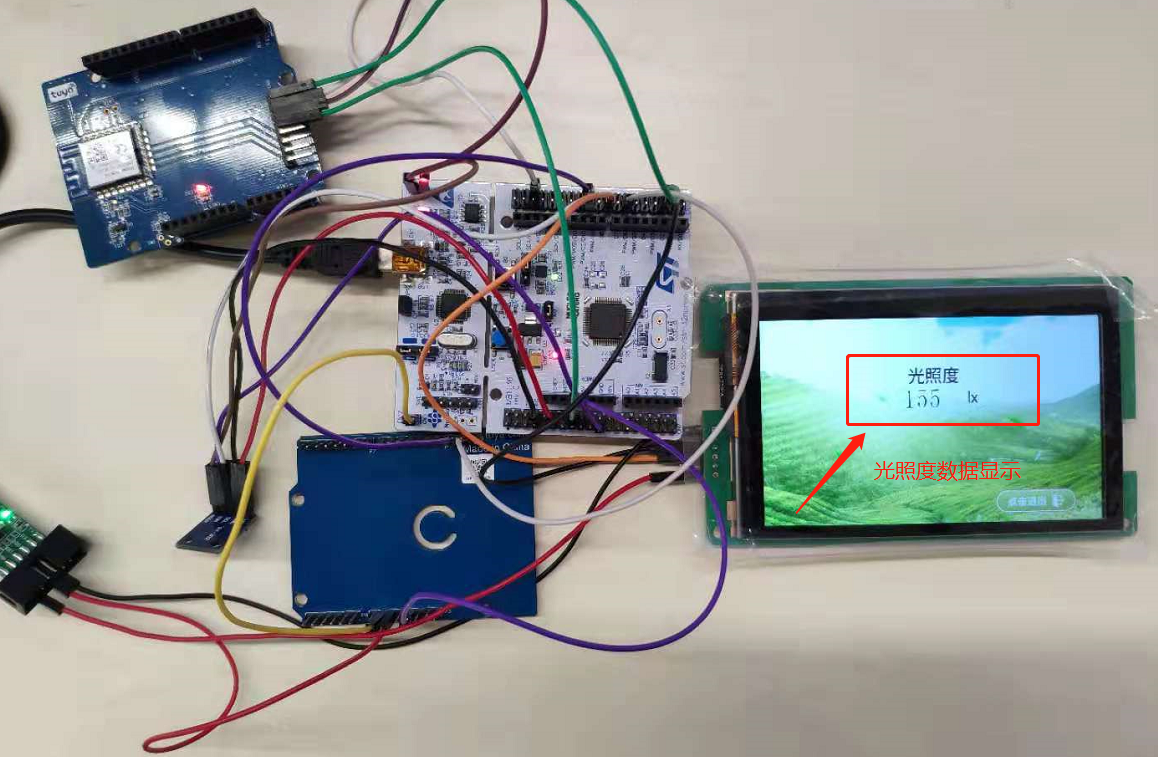

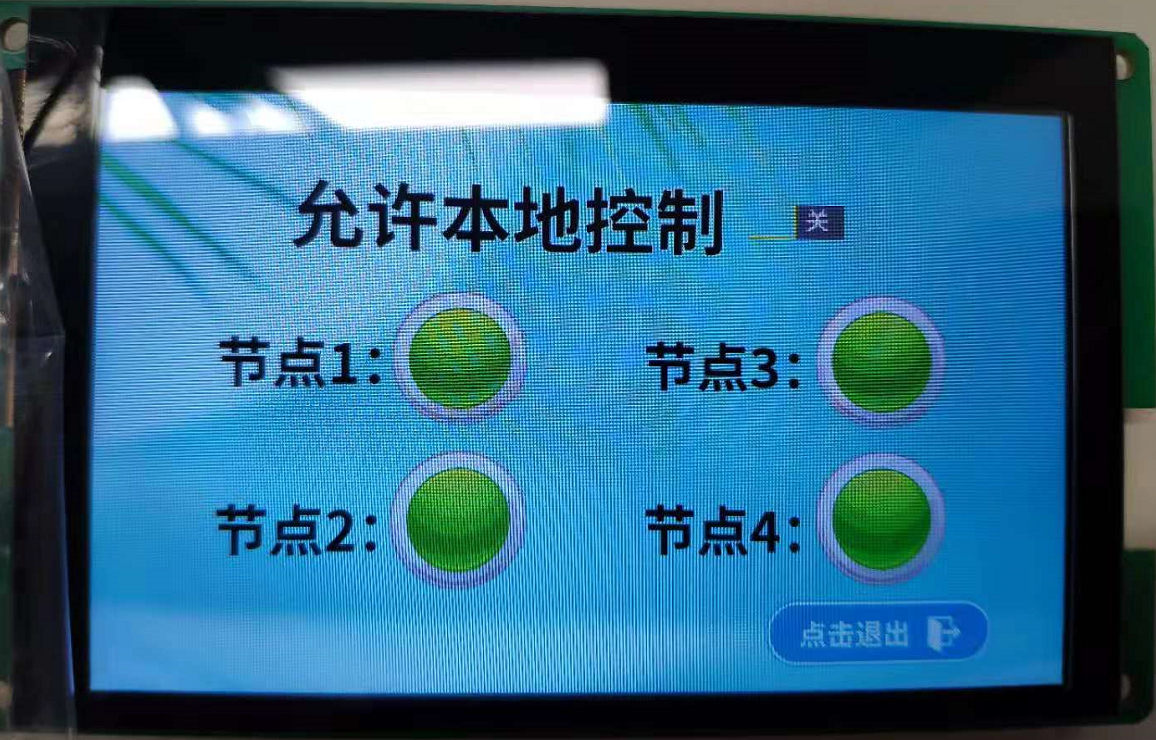

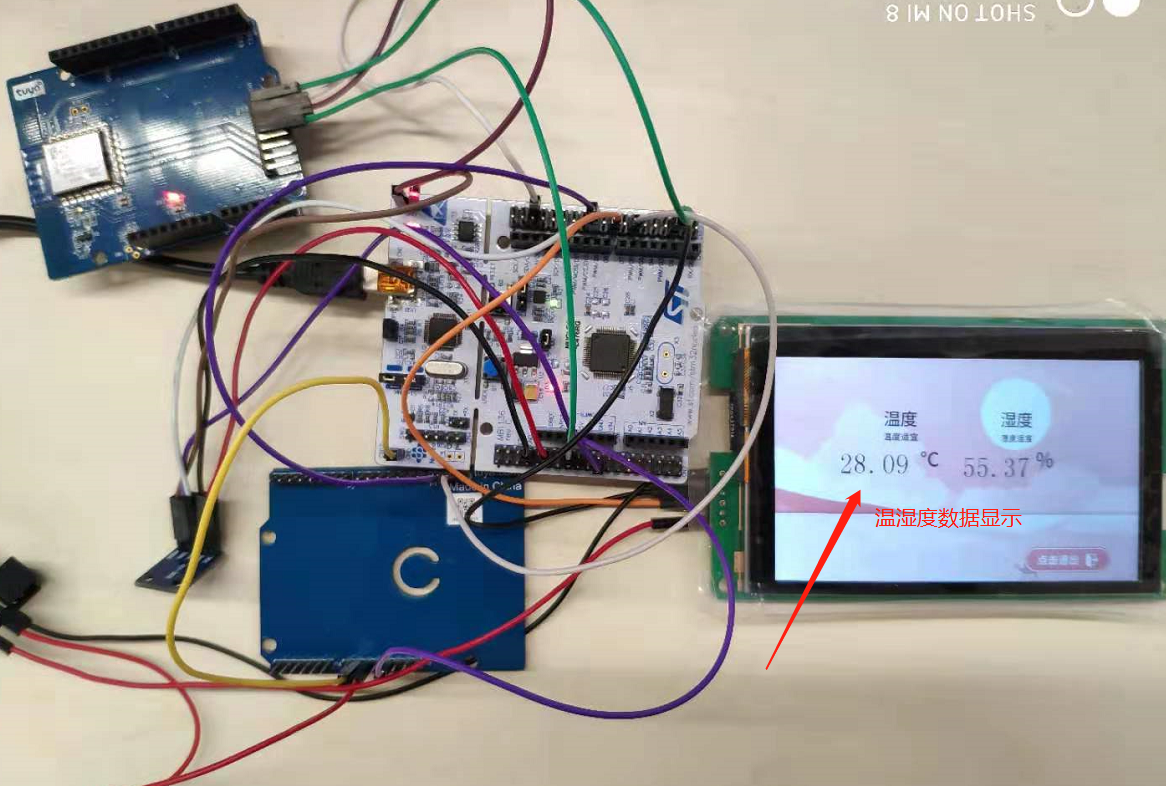

通过APP和串口屏实时显示温湿度和光照度数据，操作串口屏和APP可以实时控制GPIO的电平翻转。

image-20210901143038863

image-20210901143141235

image-20210901143256484

image-20210901143436659

可以通过APP控制串口屏和GPIO口的电平。

三明治开发社区
关注
  • 12
    点赞
  • 踩
  • 81
    收藏
    觉得还不错? 一键收藏
  • 6
    评论
专栏目录
stm32f103驱动迪文屏幕DWIN
11-18
在弄迪文的屏幕开发，通过32串口程序控制屏幕，里面有串口数据的解析
STM32驱动迪文触摸屏
09-02
用STM32F103VC驱动北京迪文工业串口屏实现文本显示
基于HAL库的《STM32与迪文DGUS屏通信》项目实战
『芯知识学堂』SingleYork 的博客
07-18 4245
大家好，我是『芯知识学堂』的SingleYork！前面一直都有在写51单片机跟迪文DGUS屏的串口通信例程，然后就有好多小伙伴们加入到了我的Q群里来咨询STM32与迪文DGUS屏的例程，由于时间关系，笔者一直没能写这方面的例程，正好最近做项目要用到STM32，因而在验证项目功能的同时，顺便写了一下STM32与迪文DGUS屏通信的这个例程。 要说STM32的串口通信，相信很多人都比我熟悉的多了，笔者纯粹就是个菜鸟，在看了硬石团队的一些视频之后，对STM32有了大致的了解，然后，尝试移植硬石的例程到自己的项目中
串口屏介绍
最新发布
jmlinux的博客
06-14 483
串口屏（Serial LCD/Serial TFT Display）是一种集成了串行通讯功能的显示屏，广泛应用于各种嵌入式系统、工业控制、人机界面（HMI）等领域。该显示屏通过串口（如UART、RS232、RS485等）与主控器件（如单片机、PLC、嵌入式处理器等）进行通讯，简化了图形显示和触控控制的设计。
【迪文屏幕】开发资料
freemote的博客
09-07 546
T5L DGUSII 应用开发指南202306.pdf》，这个文档上面，详细介绍了各种控件的使用方法。等，软件下载地址https://www.dwin.com.cn/download.html。论坛里面有好多demo、经验帖子，可以搜索学习，当然也可以提问题，官方人员会解答。论坛地址：http://inforum.dwin.com.cn:20080/界面设计工具，根据所选屏幕的系统选择对应的工具，一般屏幕的系统有。这个文档可以在官方论坛上找到，也可以直接在csdn上。
屏幕开发学习 -- 迪文串口屏
herui_2的博客
12-03 9647
最近学习了一款基于图形化开发的屏幕，在摸索一周后，基本熟悉了这款产品的一个开发过程，今天给大家分享一下迪文串口屏的学习过程，有不足之处，还请见谅😁，包含了环境搭建和功能DEMO
迪文屏幕T5UID3平台学习笔记零：迪文屏幕的学习和开发
热门推荐
自由的天空
10-27 2万+
迪文屏幕的学习和开发 一、前言   最近需要做一个关于迪文屏幕的项目，通过这几天的学习，对其开发方法有了大致的了解，但是涉及到 OS 部分还没有完成，现在即将离开，因此项目暂时中止，以后有机会再继续了解，为了以后自己再学习更方便一些，因此现在做了这个笔记，同时也分享一下自己学习的经验，让更多人很好的入门。   这里吐槽一下迪文屏的资料和数据手册，特别碎片化，完全没有系统，导致入门特别麻烦，也很浪费...
迪文串口屏 的开发学习 1关于DGUSII页面设计
wshl_2018的博客
10-07 480
DGUSII使用方法 GUI图形界面 可以用PPT设计图标 DGUSII应用开发指南
STM32F407--wifi
天道酬勤
04-10 4933
一、wifi基础 1、详细见如下链接 （1）WiFi基础知识解析 （2）WiFi基本知识 （3）11种物联网协议简介，如WiFi、蓝牙、ZigBee、蜂窝等   二、wifi模块浅析 1、WiFi模块浅析   三、wifi驱动浅析 1、SDIO接口WiFi驱动浅析 2、USB接口WiFi驱动浅析   致谢 1、WIFI基础知识 2、ESP8266WIFI模块 3、8...
STM32MP157驱动开发——Linux WIFI驱动
weixin_45682654的博客
01-04 2399
Linux下的wifi驱动开发，主要内容为创建sdmmc3节点给wifi设备使用，然后使能厂商的wifi驱动。最后进行了简单的wifi功能测试。
迪文屏幕T5L平台学习笔记零：KEIL环境搭建
自由的天空
12-12 5909
最近公司有使用迪文一款基于新开发的T5L ASIC芯片开发的温控器产品，产品型号为TC041C系列，此产品为4.1寸屏幕，分辨率为720*720，显示图片极其清晰，精致。 T5L ASIC为迪文针对AIOT应用设计的低功耗、高性价比、GUI和应用高度整合的单芯片双核ASIC IC。 关于迪文T5L ASIC的资料可以在迪文官网进行下载，链接：http://www.dwin.com.cn/home/Index/download。 由于T5L ASIC采用标准8051架构和指...
迪文项目展示 -- 屏幕分辨率600X480（实现折现，转盘，时钟）
herui_2的博客
12-10 277
迪文屏（Devind Display）是一种液晶显示屏，常用于电子设备和嵌入式系统中。它采用薄膜晶体管技术（TFT），可以显示高分辨率、高色深的图像和文字。迪文屏具有以下特点和优势：1. 高分辨率：迪文屏通常具有高分辨率（一般为HD或FHD），可以显示清晰细腻的图像和文字，使用户能够获得更好的视觉体验。2. 显示效果好：迪文屏采用TFT技术，具有较高的对比度和色彩饱和度，能够呈现更加鲜艳和逼真的图像效果。
STM32迪文串口屏.rar_DGUS_dgus dwin_dgus dwin stm32_迪文 DGUS
07-15
迪文屏串口程序，自己写，可以移植,用于STM32F1xx系列ARM,可以方便移植使用。 (DWIN DGUS programm used to STM32F1xx.)
基于STM32F407的电子秤
04-23
本系统主要是基于 STM32F407VET6 开发板为基础，用HX711压力传感器对不超过5KG的物体进行称重，并且把物体的重量显示在OLED液晶显示屏上，（用串口助手也可以打印出体重信息） 随着物体重量的不同，OLED液晶显示屏上体重的数值也不断发生改变，并且使用语音合成模块（需要使用USB充电线或者USB转TTL供电，供电不足无法语音播报），可以随着物体重量的改变而自动播放体重的信息。 资料内容：开发文档，视频讲解，源代码，硬件连接图
02、STM32与迪文屏通信例程.rar
06-29
HAL库改写的STM32与迪文DGUS屏通信的源码，操作简单，会使用串口就能看懂，有一点迪文DGUS屏基础的，就能实现更多的功能了。
迪文屏ui学习笔记.doc
05-19
迪文屏ui操作
stm32与迪文串口屏通信（一）：点灯和温度显示.rar
05-29
含源码和屏幕程序； mcu：STM32F103C8T6最小系统板 屏幕：迪文串口屏（DMT80480C070-07WT） 传感器：DS18B20 视频演示：https://www.bilibili.com/video/BV1z7411e7bt
迪文串口屏与STM32的通讯实验
12-26
总的来说，迪文串口屏与STM32的通讯实验涉及到STM32的串口初始化、数据发送与接收、按键和LED灯的控制，以及对迪文屏的配置和显示管理。理解这些知识点是实现两者之间有效通讯的基础。通过不断实践和调试，我们可以...
stm32与迪文串口屏通信（三）：数据录入（修改定时时间）.rar
05-29
功能实现： 1.4个按键（led0~led3）分别控制4个led的开关。 2.流水灯按键控制4个led...增加功能：定时时间可在触摸屏界面中设置。 视频：https://www.bilibili.com/video/BV197411W7Mp/ 如有疑问加826264319 答疑交流
stm32与迪文串口屏通信(一):点灯和温度显示
05-12
STM32和迪文串口屏是两个常用的电子元器件，在实际应用中它们通常需要进行通信。本篇文章将简要介绍如何通过串口通信控制STM32来实现点灯和温度显示的功能。 首先，我们需要了解一下串口通信的相关知识。串口通信是一种数据传输方式，在单片机中通常使用USART或UART模块实现。串口通信的特点是传输速率比较慢，但可靠性较高。串口通信需要发送和接收两个端口分别连接到发送和接收设备上。 在使用STM32和迪文串口屏进行通信之前，我们需要先准备好相关的硬件设备和软件环境。硬件方面，我们需要一块基于STM32的开发板和一块迪文串口屏。软件方面，我们需要安装Keil MDK软件和相应的程序库，并进行相应的程序编写和调试。 具体实现的步骤如下： 1、在Keil MDK中创建工程，并添加相应的程序库和头文件。 2、编写程序代码，实现串口通信功能，包括串口初始化、发送和接收数据等操作。 3、连接迪文串口屏，通过串口发送相应的命令，控制迪文串口屏进行相应的操作，如点灯和温度显示等。 4、调试程序，并进行相应的优化和改进。 通过以上步骤，就可以实现STM32与迪文串口屏的通信，从而实现点灯和温度显示的功能。需要注意的是，在实际应用中，需要根据具体的需求对通信协议进行相应的设计和实现。同时，由于串口通信有一定的延迟和传输误差，需要进行相应的优化和调试，以保证通信的稳定性和可靠性。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 6
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
