【Zigbee智慧厕所门方案】实现App实时查看开关门状态

简介：智慧厕所门锁方案是由涂鸦Zigbee门磁SoC免开发方案改造而来，使用涂鸦ZTU模组作为主控，不但可以大大降低设备的能耗而且效率高，不易脱落，也检测不到人体，不用担心隐私问题。

一.智慧厕所门锁方案特点

• 功耗低
• 响应速度快
• 零代码开发
• 不易脱落
• 兼容性好
• 不检测人体尊重他人隐私

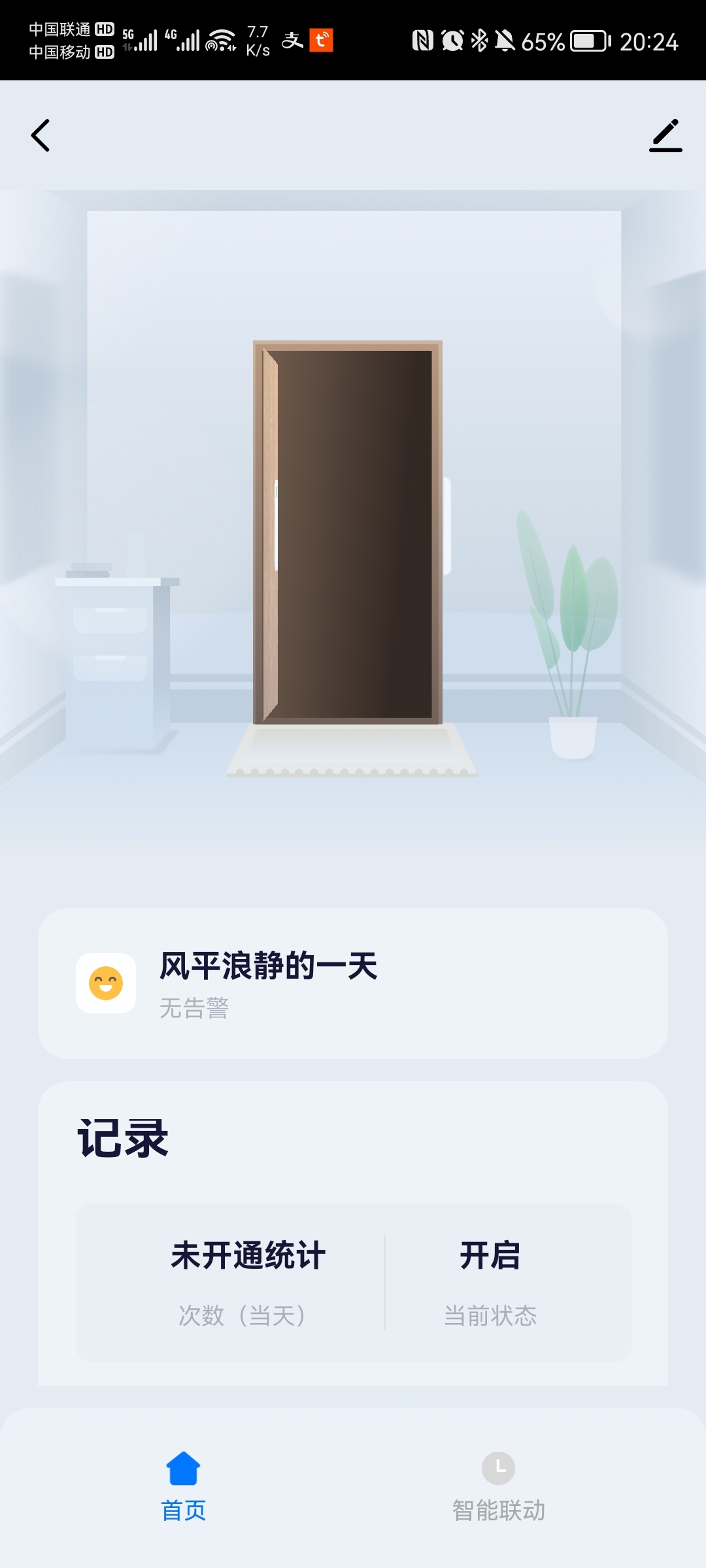

• App面板控制

二.物料清单

• ZTU模组
• 定制PCB
• 常规厕所门锁
• 定制结构（可３Ｄ打印）

三.改造步骤

第１步：创建产品

１．登录涂鸦IoT平台

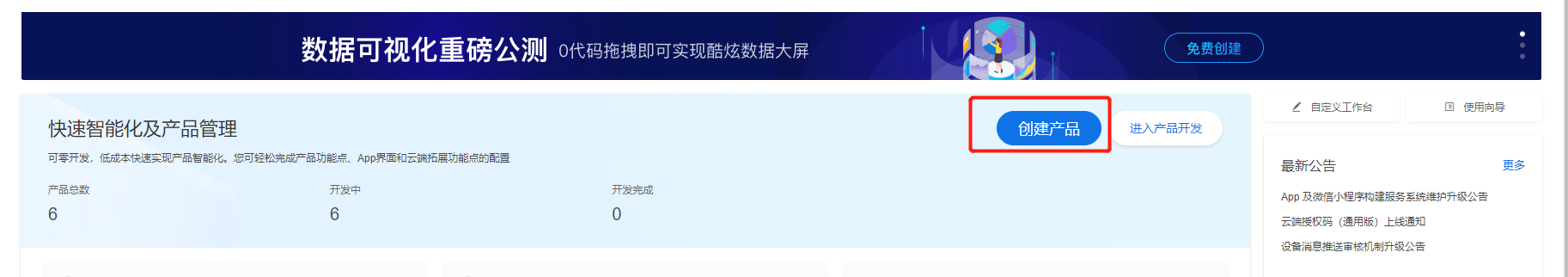

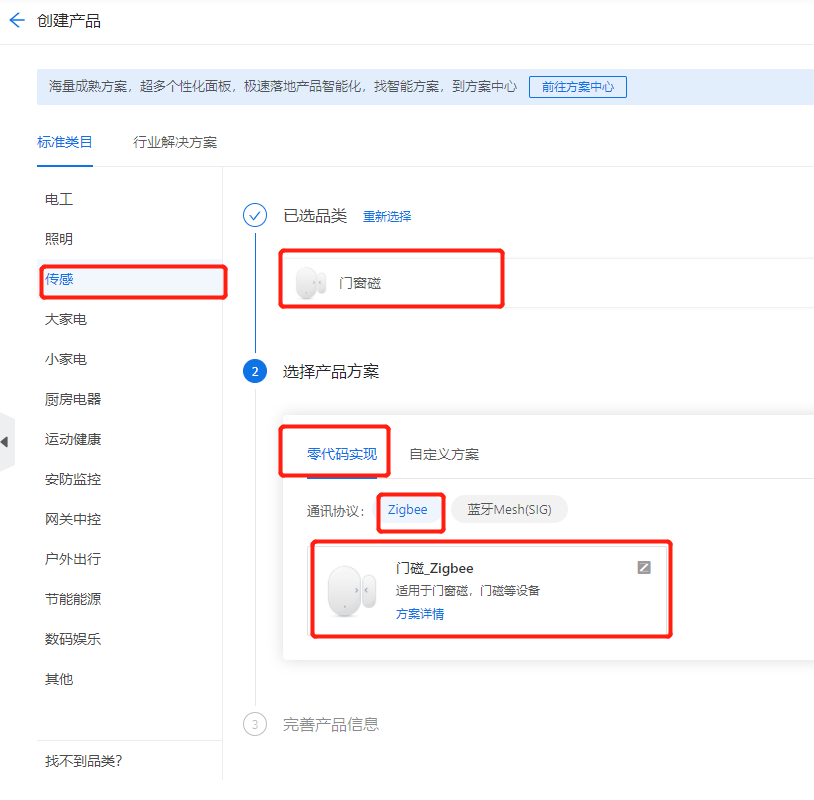

２．单击右上角的 创建产品 后，选择 标准品类 > 电工传感 > 门窗磁。

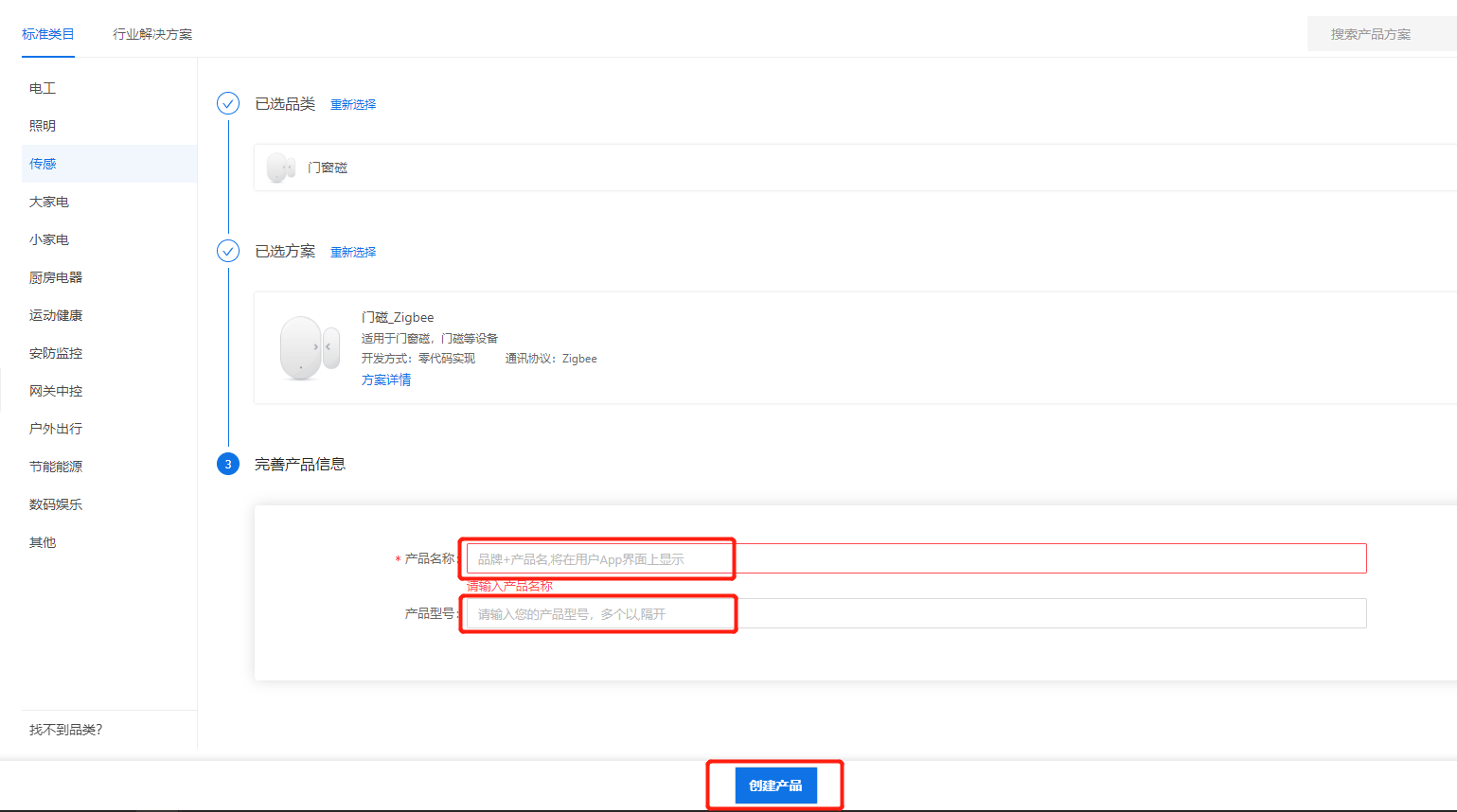

３．输入产品名称，产品型号，然后点击创建产品

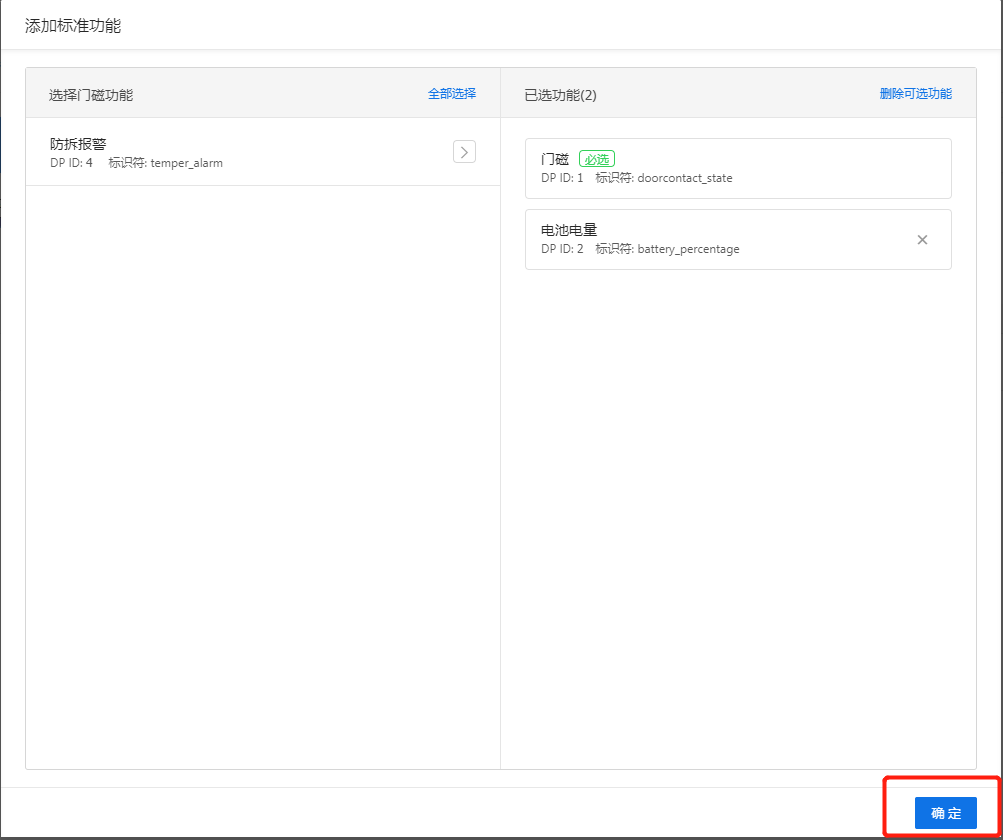

４．添加标准功能，选择默认的，直接点击确认．

５．选择自己喜欢的面板，进入下一步硬件调试．

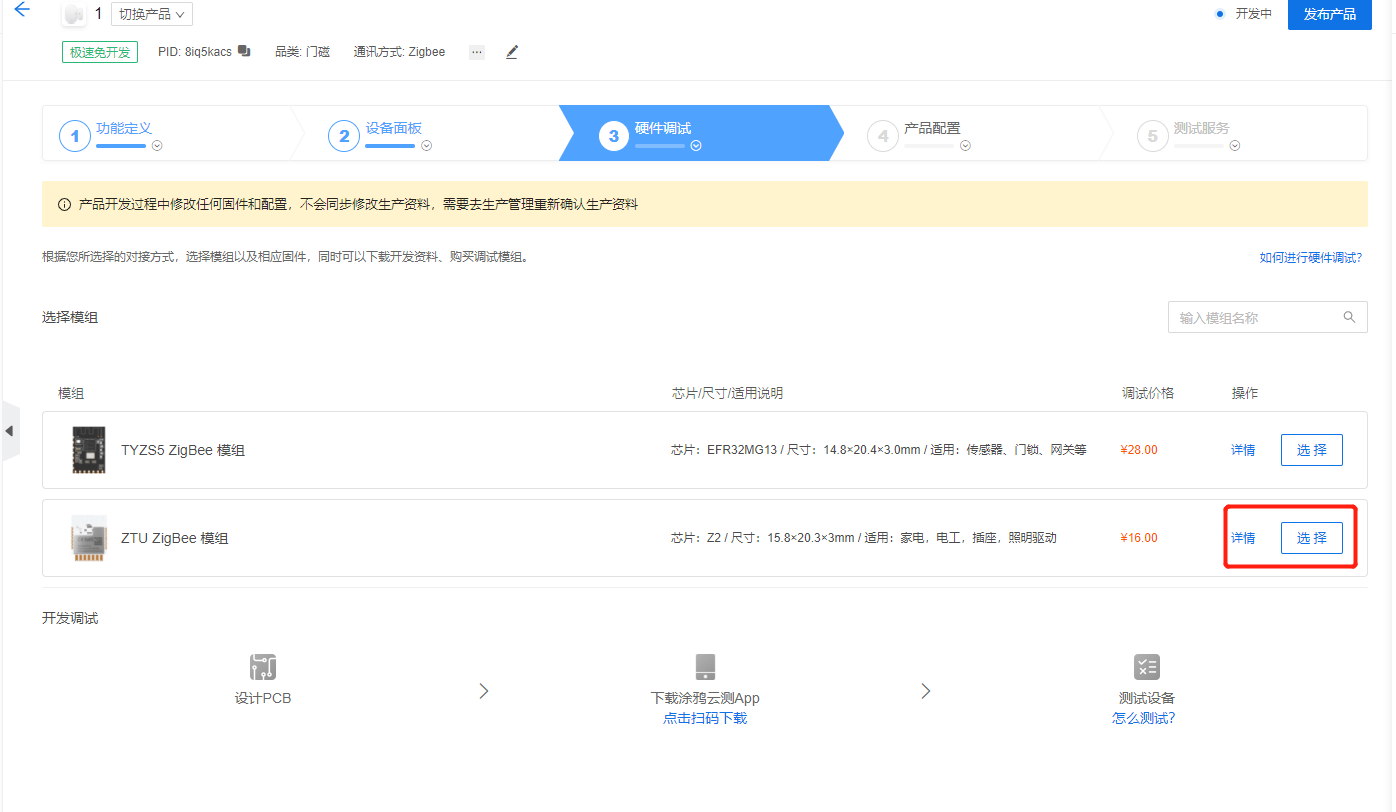

６．选择ZTU模组

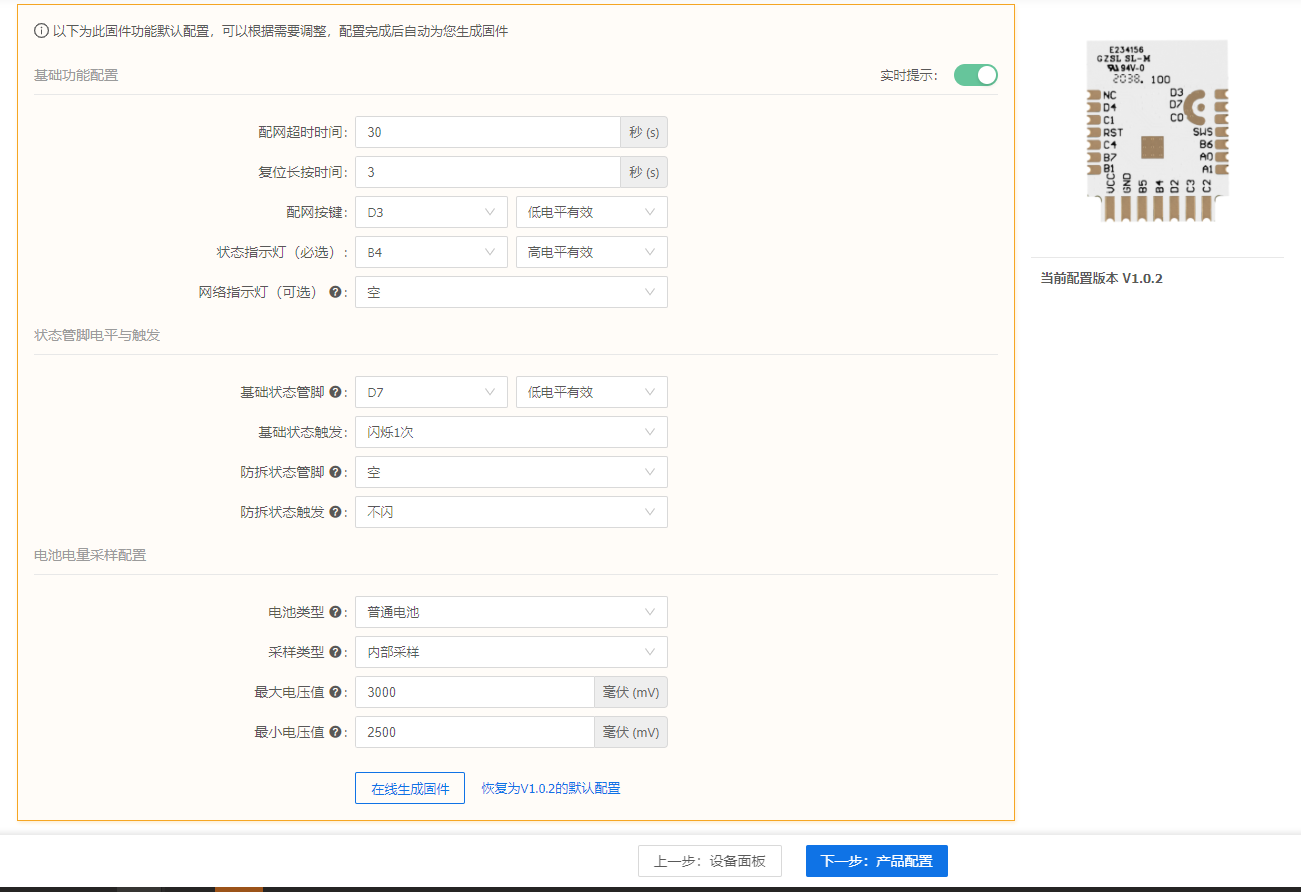

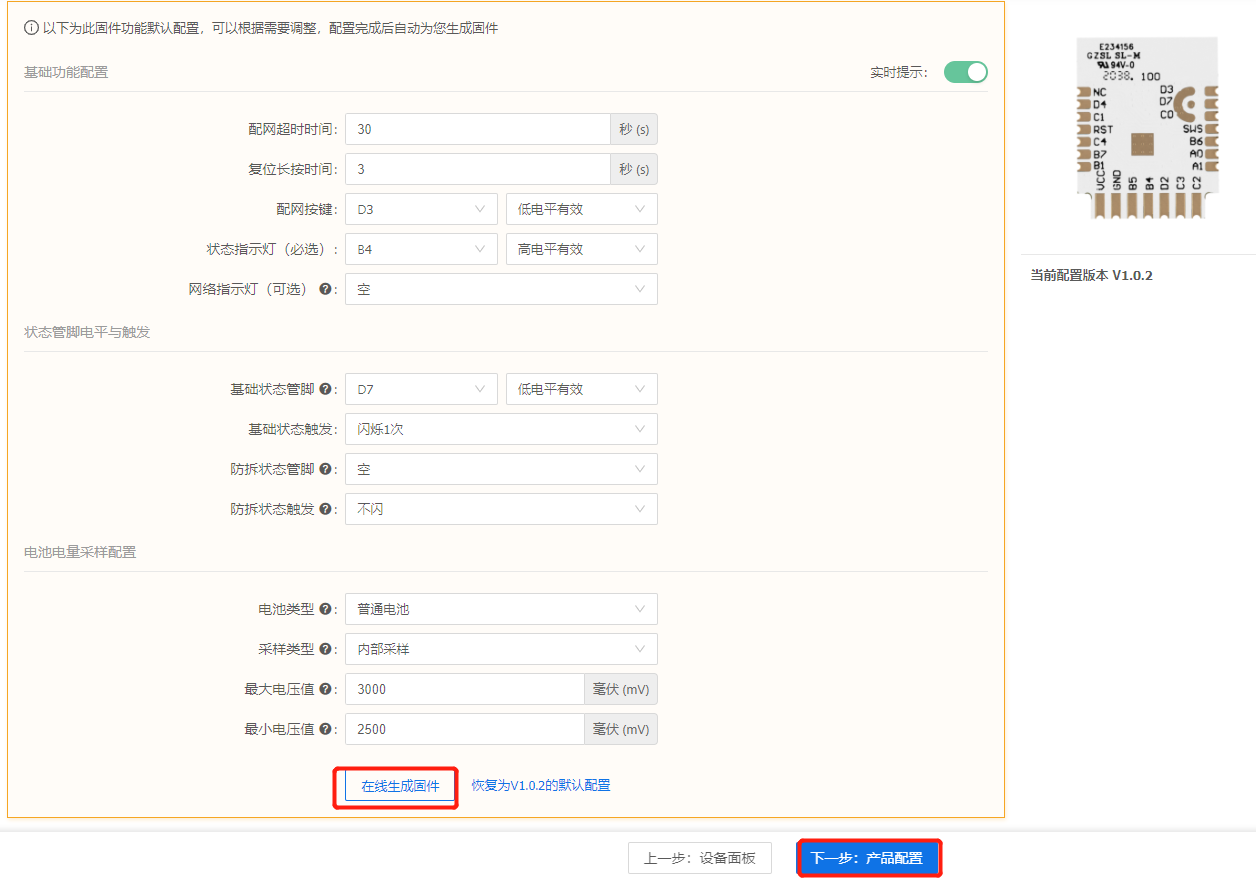

７．按照如图方式，配置硬件参数．

８．生成在线固件

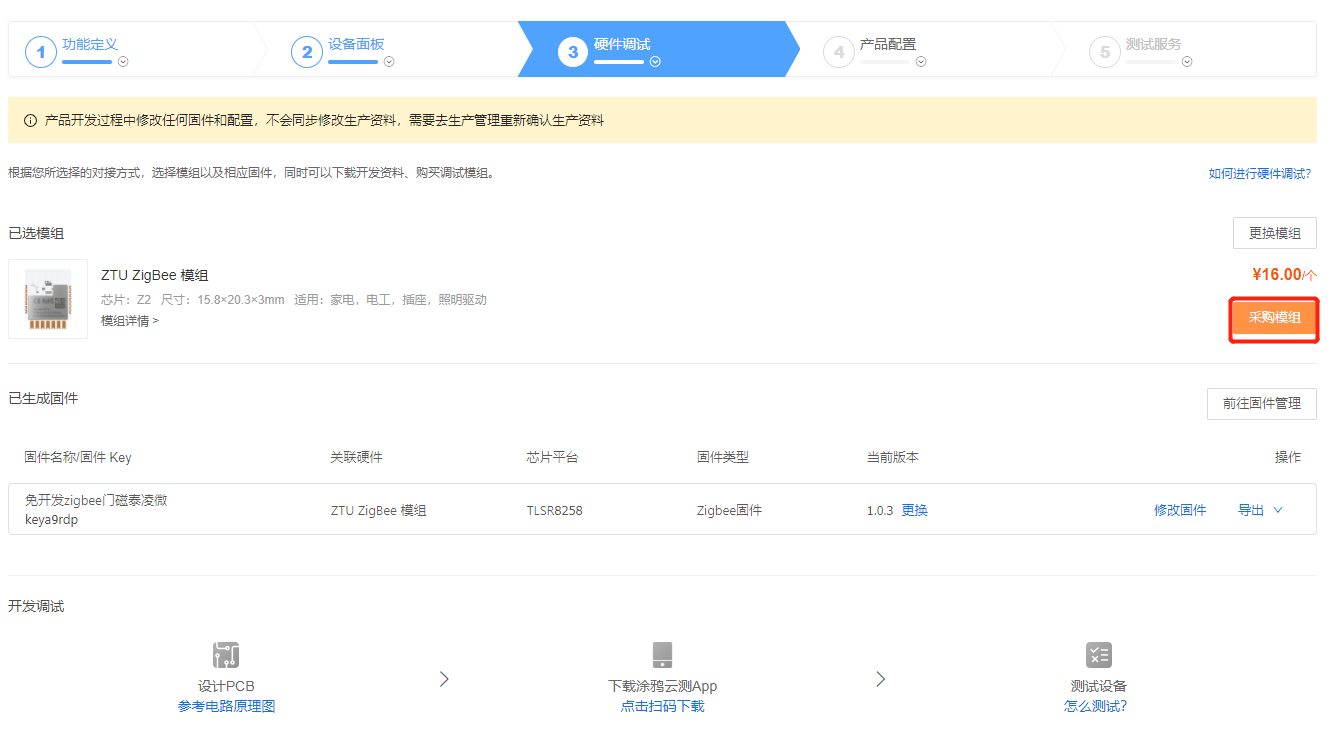

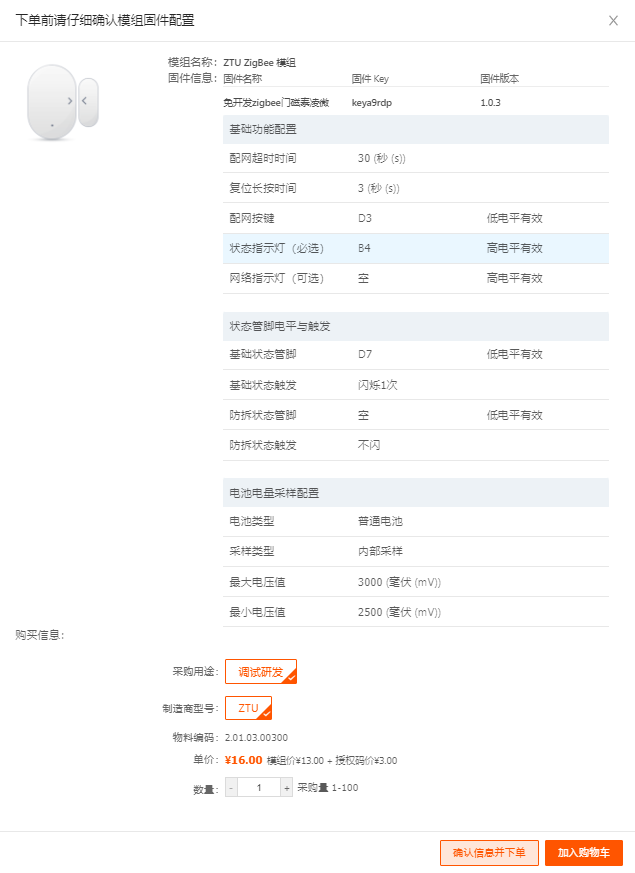

９．点击采购模组

10.核对信息并下单，就可以获得固件烧录好直接可以用的模组了．

第２步：硬件选型

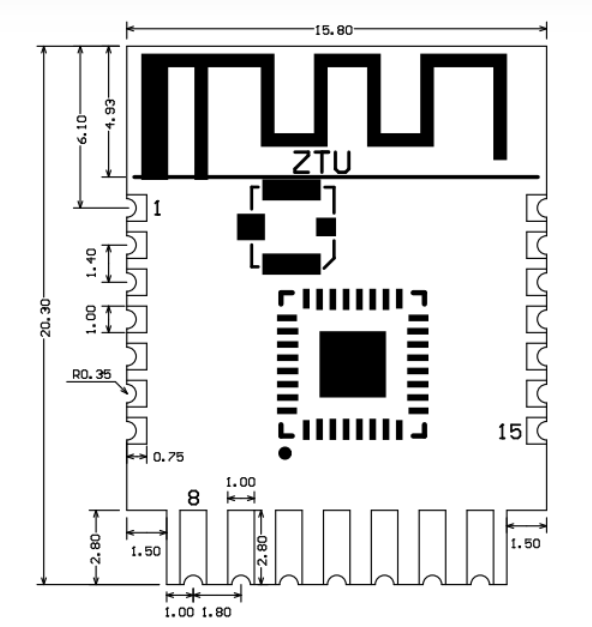

1．模组选择

​ 方案采用ZTU-IPEX模组，是由涂鸦智能开发的一款Zigbee 模组。它由一颗高集成度的无线射频处理器芯片Z2和少量外围器件构成，内置了 802.15.4 PHY/MAC Zigbee 网络协议栈和丰富的库函数。ZTU-IPEX 内嵌低功耗的 32 位 CPU内核，1024KB flash，64KB RAM和丰富的外设资源。

2.状态检测

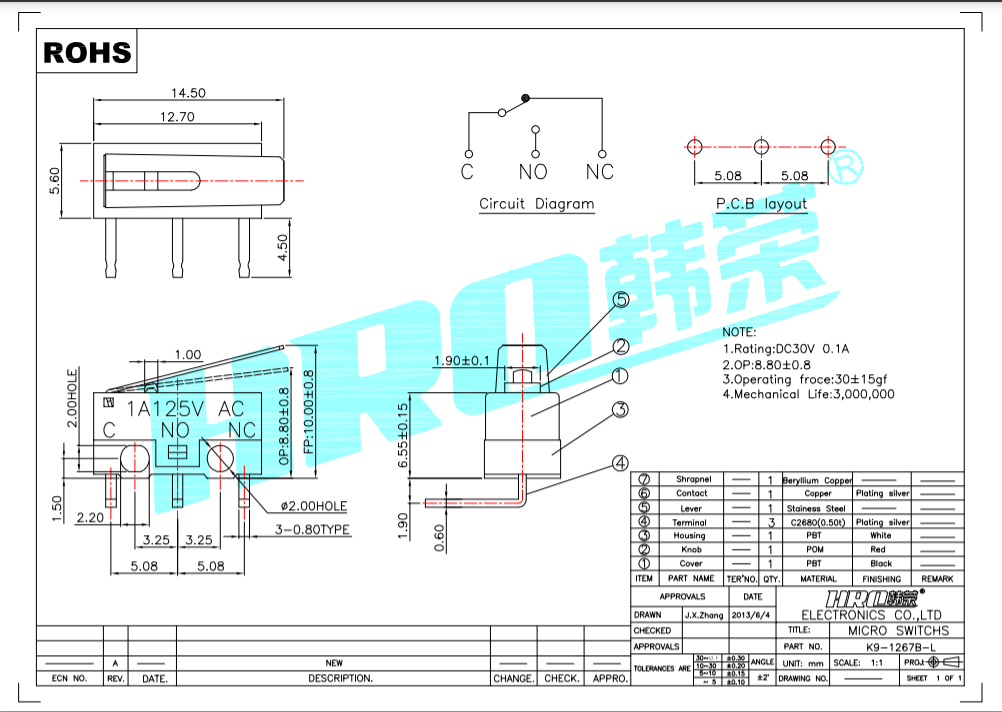

状态检测我们采用K9-1267B-L行程开关，配合扇形结构，实现状态检测。

３.电池选择

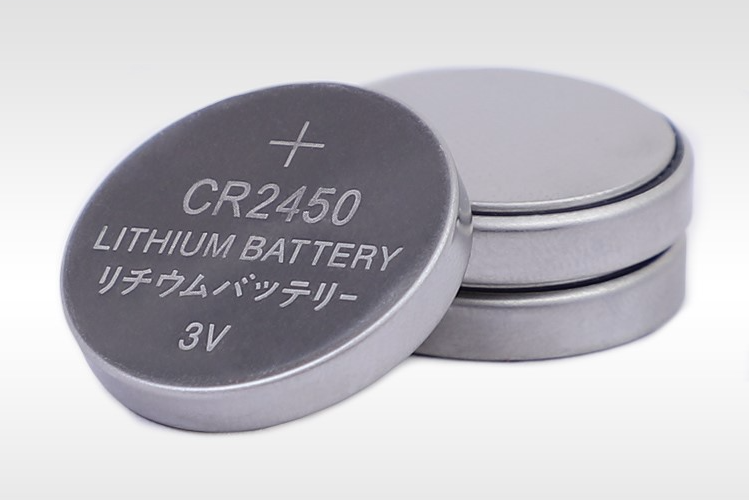

电池选择CR2450，具有体积小，容量大、电压稳定等特点

• 容量：500mAh
• 体积：D/H：24/5

第３步：结构设计

1．改造基础选择

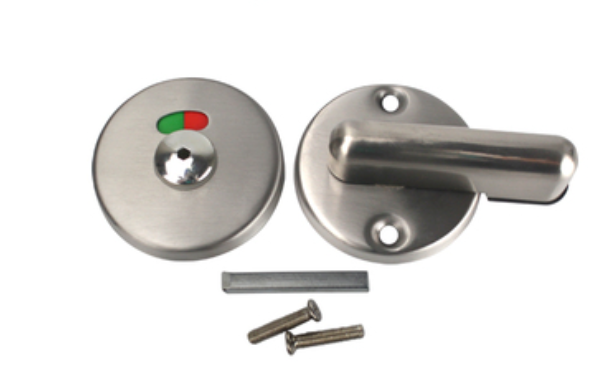

我们需要选择一个里面操作空间比较大、孔位与目标门上的孔对应、体积适中、结构耐用的现有的门锁。

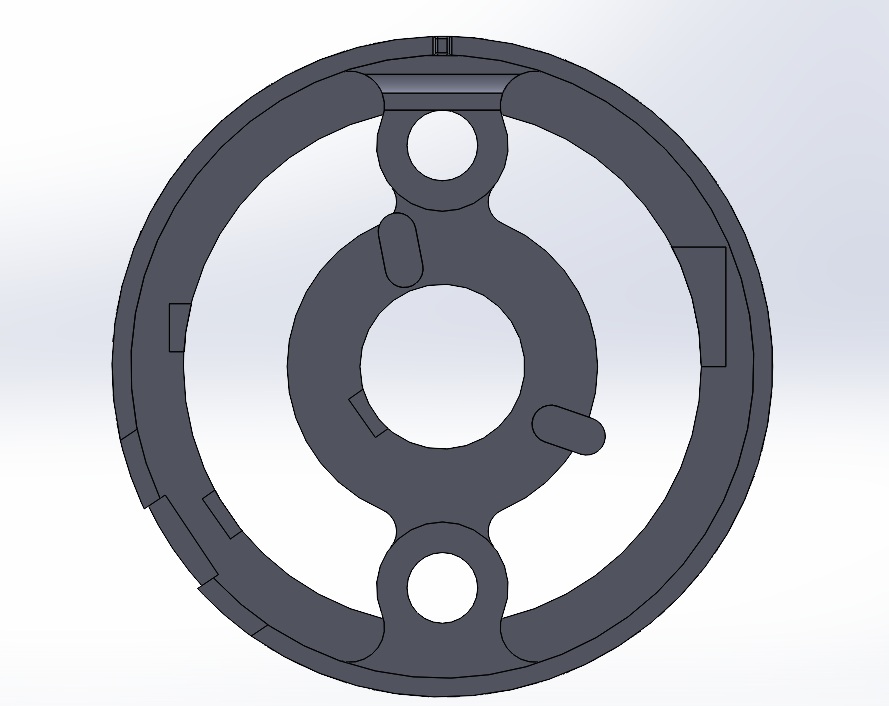

2．基座设计

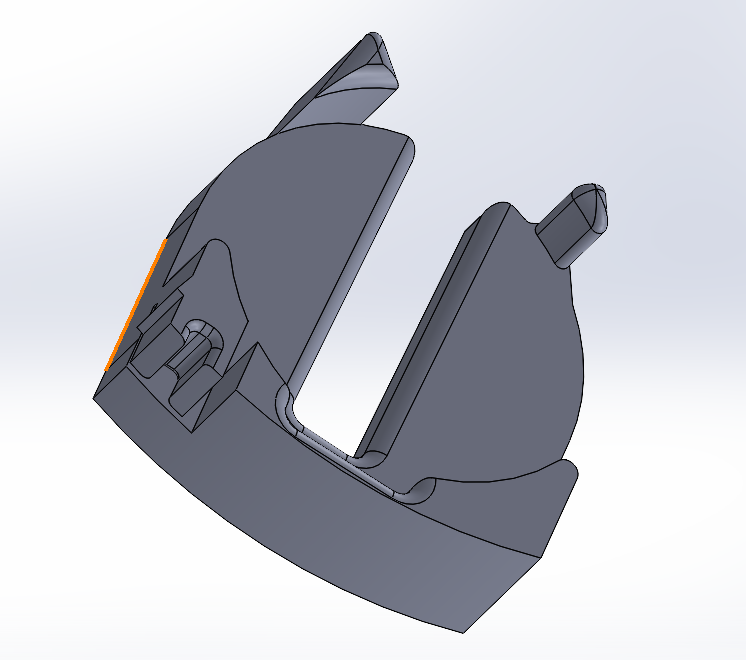

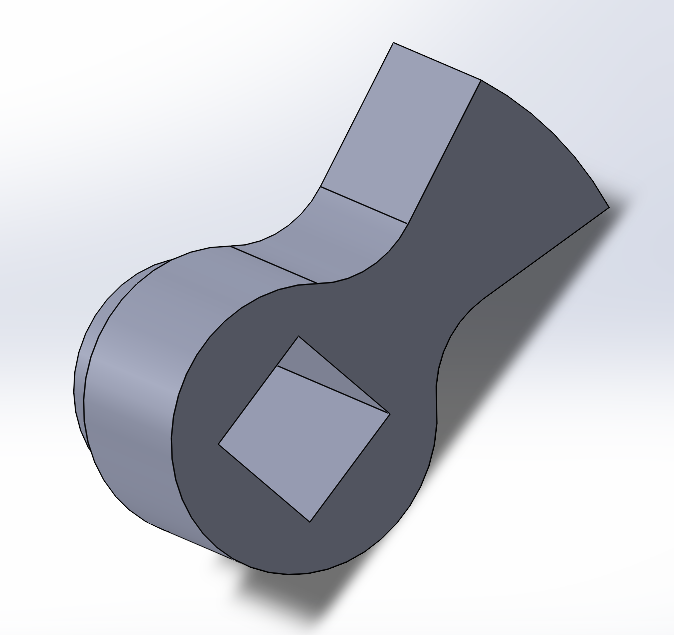

3．扇形触发结构设计

4．电池卡扣设计

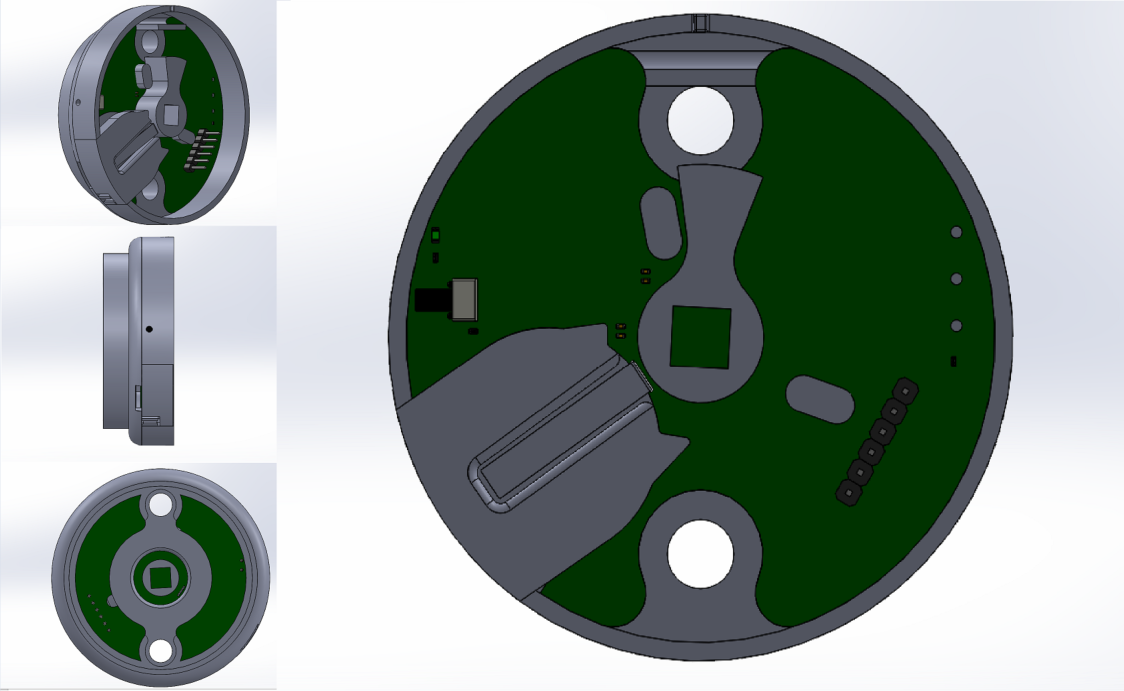

5．装配效果

第４步：硬件设计

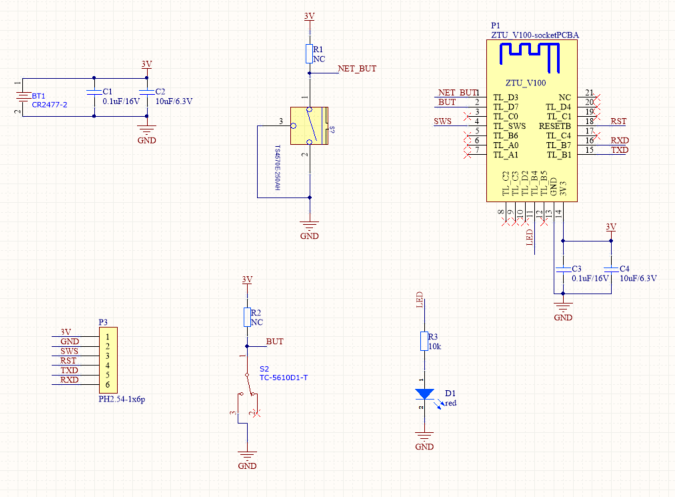

1．硬件方案设计

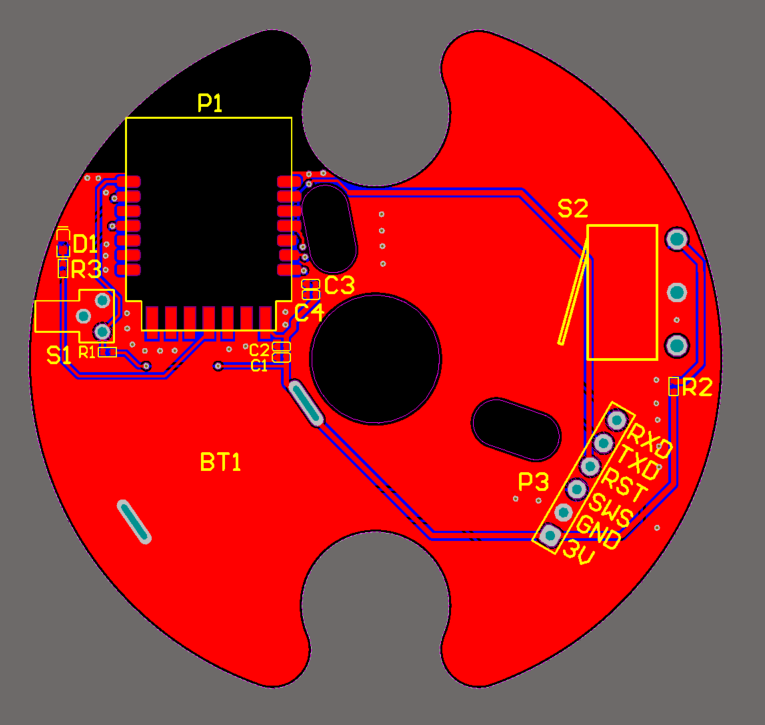

２．ＰＣＢ设计

第５步：配网

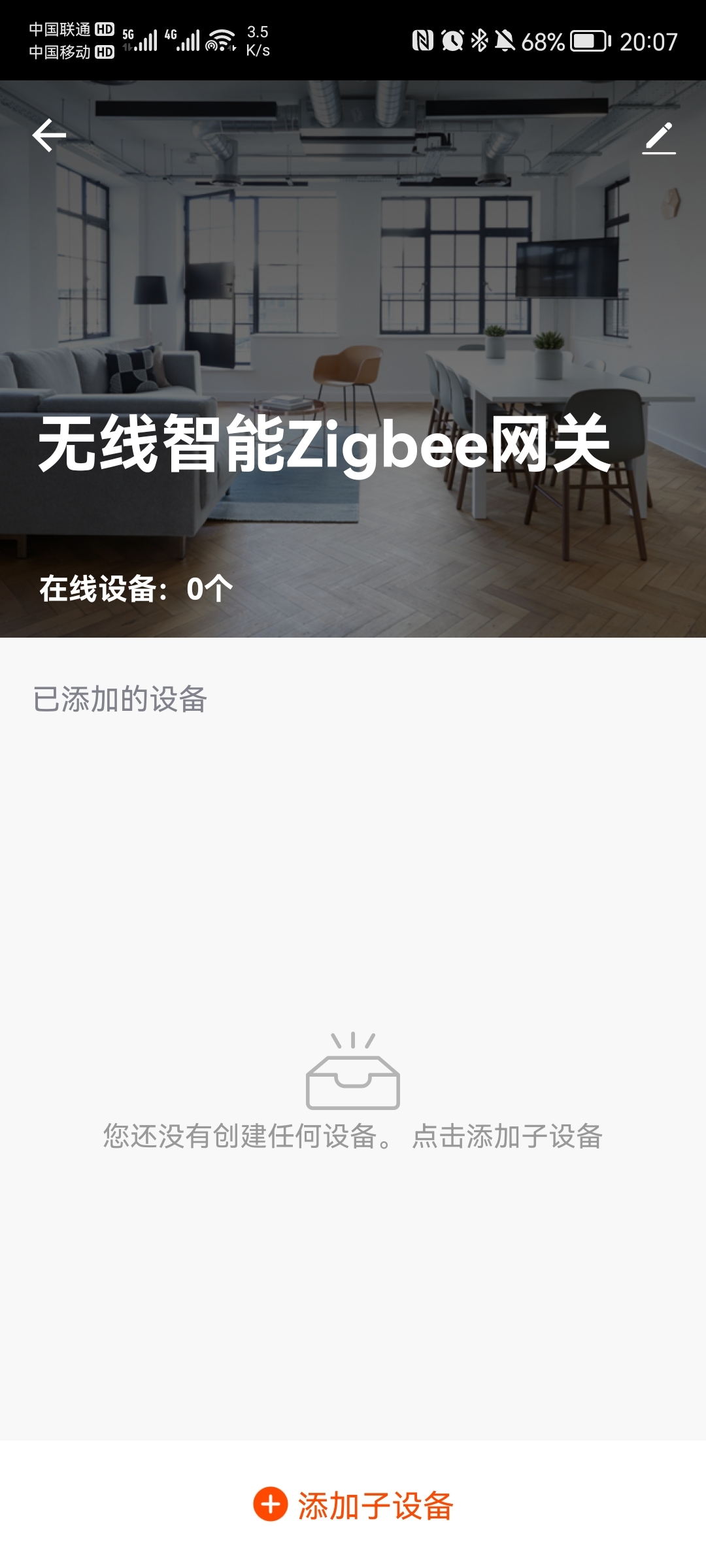

１．因为Zigbee设备无法直接连接到云端，需要我们先为其准备一个Zigbee网关，首先为网关配网．登录涂鸦智能App，长按网关上的按键，进入配网模式．点击App右上角的“+”．

２.点击手动发现，网关中控＞对应型号的Zigbee网关．

３．输入Wi-Fi名称和密码．等待配网成功．

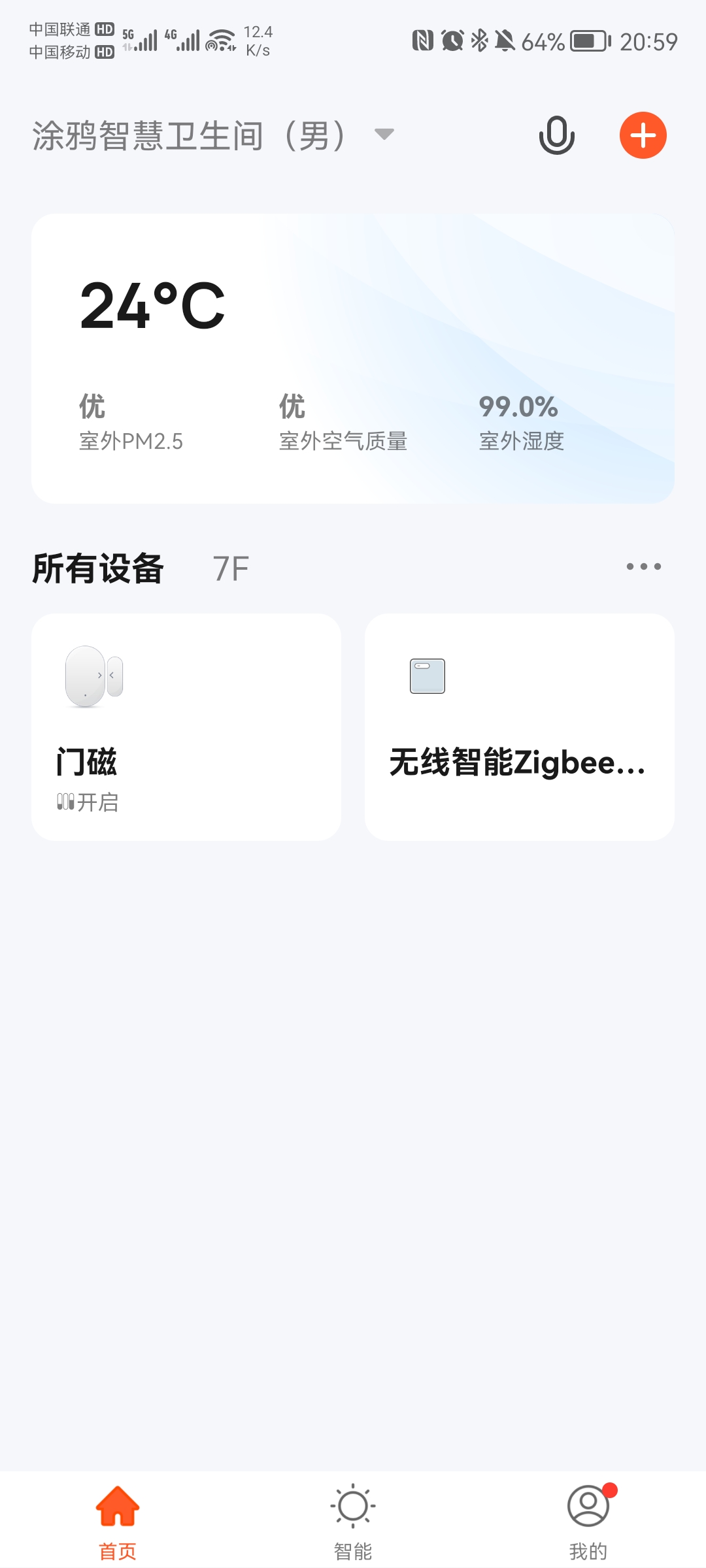

４．进入主界面，点击Zigbee网关，添加子设备，长按门锁进入配网模式，为门锁进行配网．

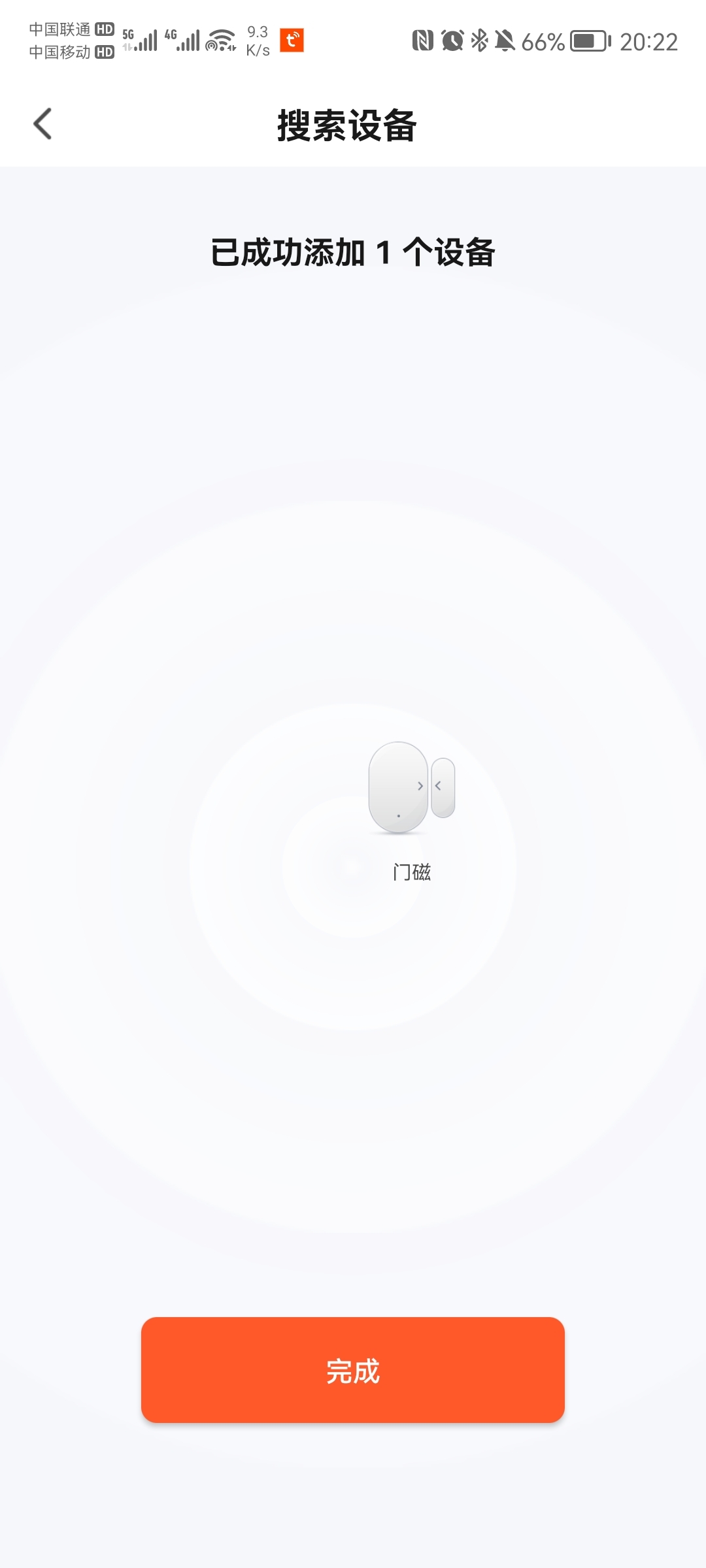

５．配网成功．

小结

智慧厕所门锁是有涂鸦Zigbee免开发门磁传感改造而来，具有功耗低，可远程查看坑位状态等优点，一节500mHA的纽扣电池，预计可使用５个月．方便快捷，持久耐用．
