GNSS导航卫星中频信号高速采集方案

客户要求实现4通道12位62MSPS（AD板最大支持250MSPS），其中存储时12位数据扩充4个符号位成16位，由此可计算带宽：4 * 16 / 8 * 62e6 = 496000000 B/sec = 473MB /sec。如果使用2T容量的SSD硬盘存储，大约可存储时长：2*1024^4 / (473 *1024 ^2) = 4433 sec = 73 min = 1.2h。考虑到硬盘容量一般都要缩水，以上计算仅为参考值。

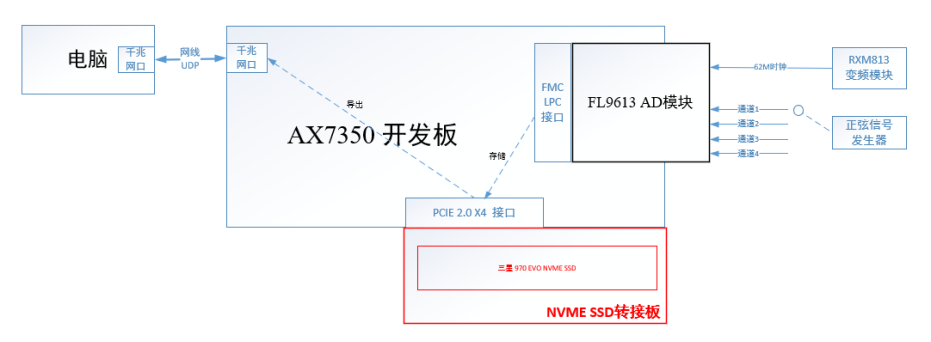

根据客户要求制定了采集方案，含数据的存储模块和导出模块，其中存储模块指AD板采集天线下变频后的中频信号，将采样值传给FPGA并由FPGA写入NVME SSD硬盘中，导出模块指在上位机软件的指令下，FPGA读取NVME SSD中的数据并经千兆网接口（UDP协议）上报给上位机。

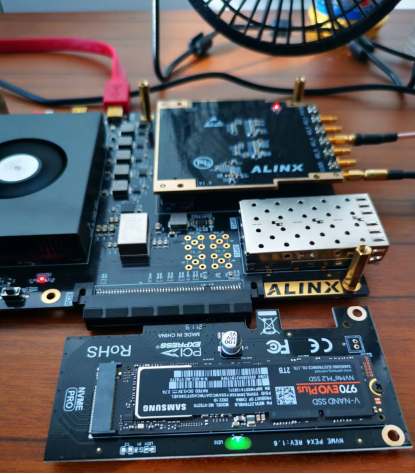

图中AX7350开发板参考： https://i-item.jd.com/10036715339269.html

图中 FL9613 AD采集板参考：https://i-item.jd.com/10042591241792.html

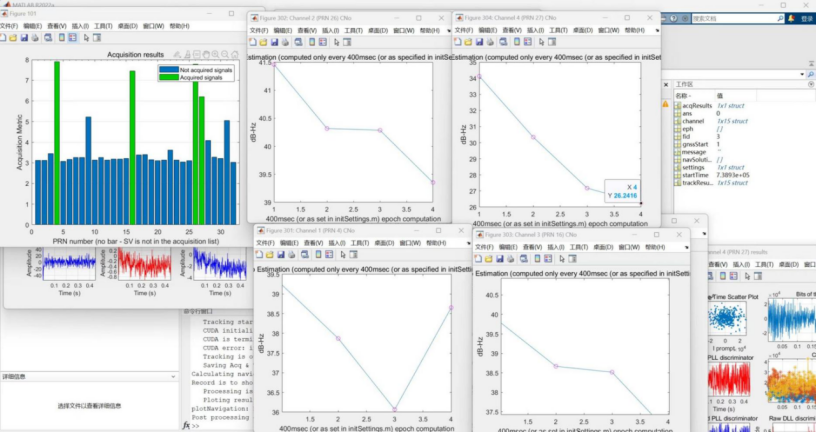

以上方案已经甲方验收。天线接收信号经变频、采样、存储、导出后，利用软件接收机进行处理，能够实现信号捕获、跟踪、定位结算。

在实际开发过程中，为了减少各功能模块的耦合，加快独立开发和验证，对存储和导出部分做了如下的简化方案：

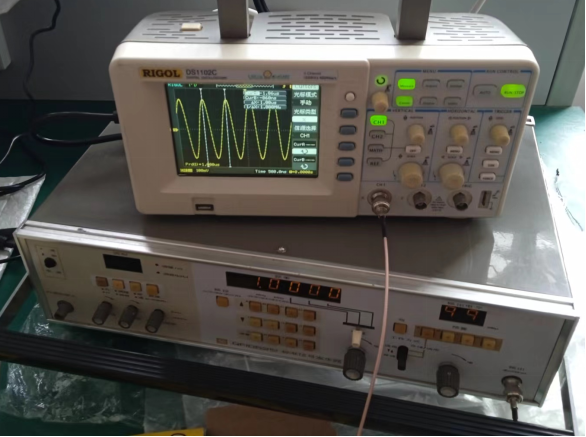

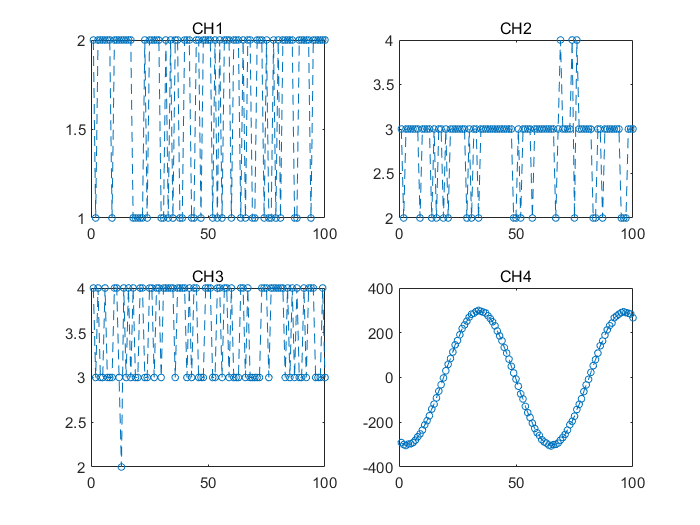

用正弦信号发生器（可输出1MHz~30MHz等不同频率的正弦波）代替天线和下变频模块产生的中频信号，一般地，AD板的4路输入通道中只接入1路正弦波信号即可。AD采集正弦波信号并就经FPGA存入SSD（注意：可在此环节用WINHEX软件将SSD中数据拷贝出来用MATLAB绘图分析），在上位机的指令下，FPGA读取NVME SSD中的数据并经千兆网接口（UDP协议）上报给上位机并存成文件，可用MATLAB对相应文件绘图分析，看是否存在正弦波形。如下图所示（CH1/2/3是噪声，CH4是正弦波信号）：

这样，基于正弦波信号发生器和示波器等仪器设备，在独立地验证了FPGA的存储和导出功能后，再与天线下变频信号处理模块、上位机中软件接收机后处理程序等联调，能较好地节约开发时间。
