基于 NVMe 的 exFAT 文件系统 FPGA IP 核简介

应用场景

用于需要对大数据量进行实时高速存储且需要文件管理的场景，如：
·超高速高清相机数据记录
·航空成像与测量数据记录
·雷达数据模拟与仿真
·宽带卫星中频记录系统
·汽车安全碰撞测试
·高速ADC、光纤/ RapidIO等高速接口数据记录

产品特点

1.纯FPGA逻辑实现 exFAT，简化硬件设计，提升存储效率和可靠性
纯FPGA逻辑实现 exFAT核心功能，实现对存储文件的标准文件系统管理方式，无需ARM / DSP / Linux / 上位机软件转换等辅助，大大简化硬件设计，提升存储效率和可靠性。

2.支持文件管理，操作简便易用
支持片上系统格式化，支持片上文件索引，支持片上文件误删后恢复，支持文件的创建、复制、删除、剪切、粘贴、重写等基本操作，支持文件属性操作。

3.支持多种文件格式，文件格式可定制
数据直接存成标准文件，目前已支持.txt / .bmp / .avi等常用文本、图片、视频等文件格式，可以根据客户需要定制文件格式；

4.目前基于自研 NVMe IP实现，可移植到自研 SATA IP上。
参：B站视频 - 基于 NVMe 的带 exFAT 文件系统的高速数据存储视频演示

相关图片

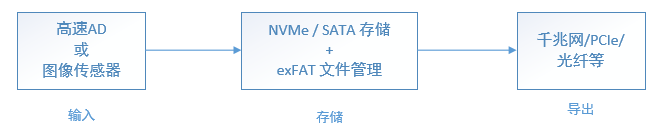

1.典型的高速存储方案：

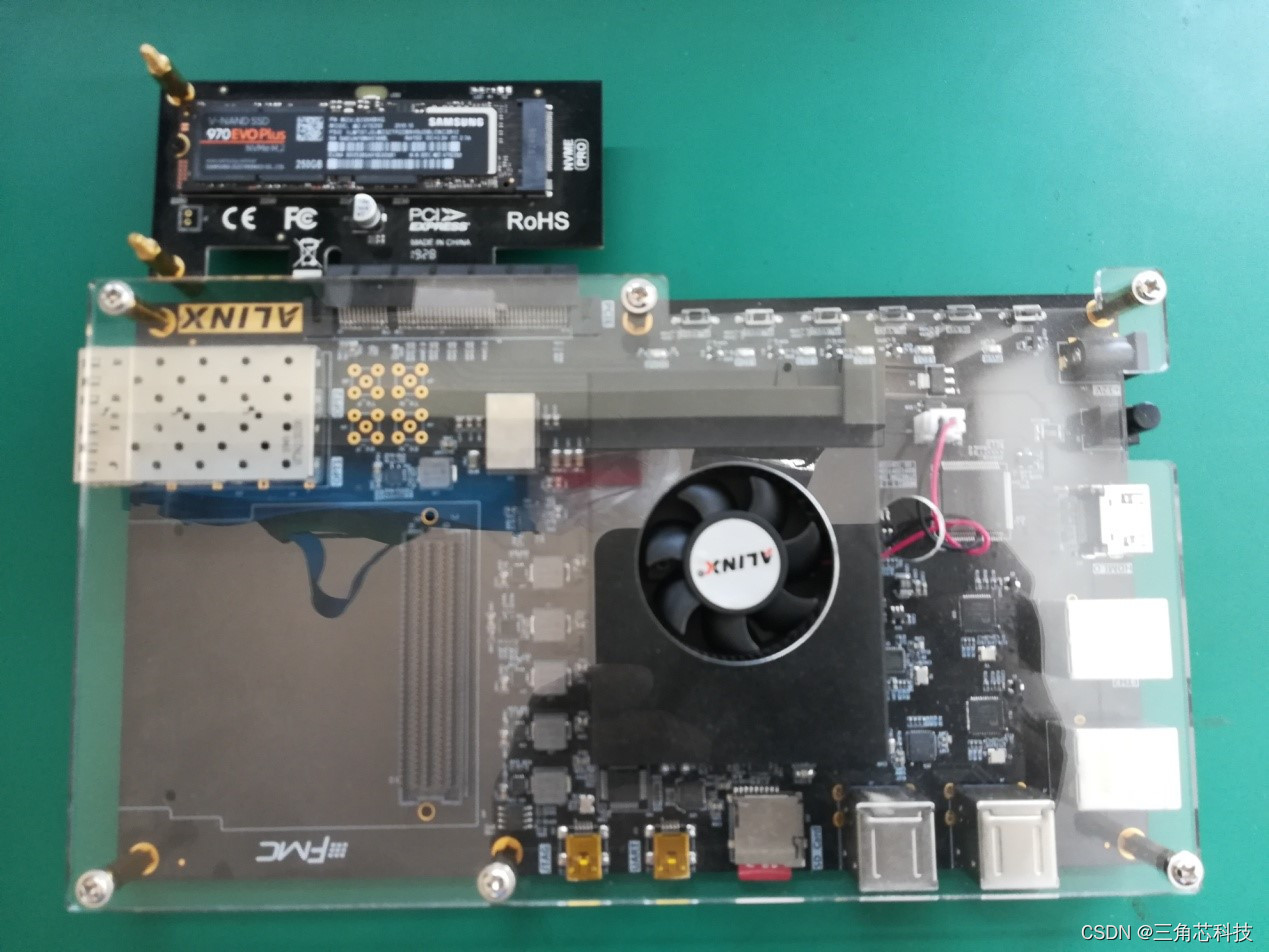

2.exFAT FPGA IP 开发平台（AX7350开发板）

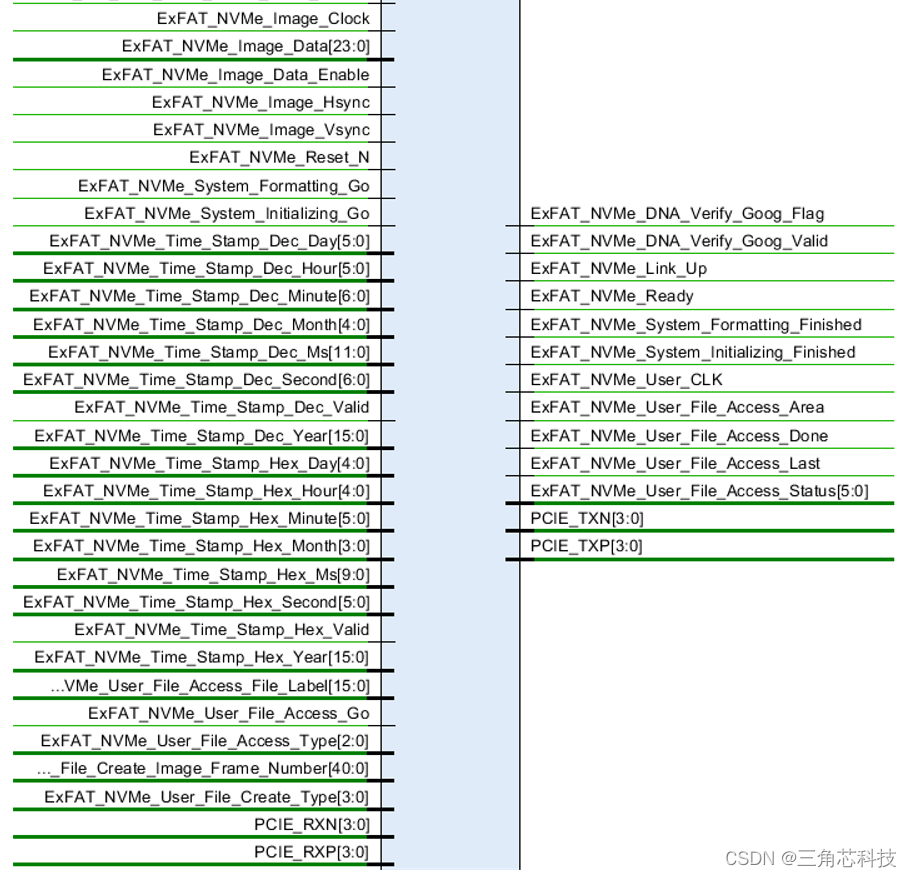

3.exFAT FPGA IP 对外接口

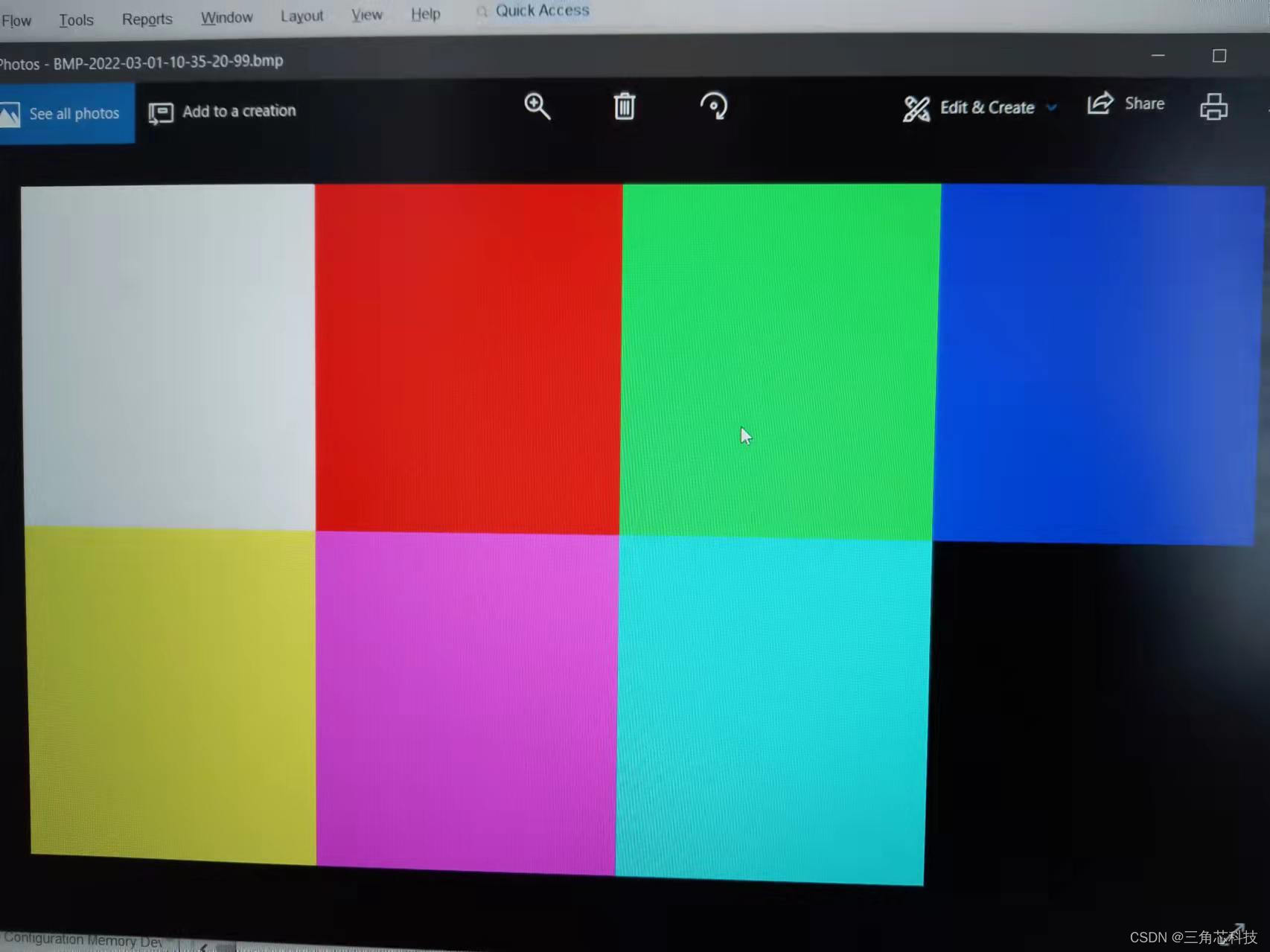

4. 带 exFAT 的 .bmp 格式的图片文件存储效果示例（纯色图片测试）

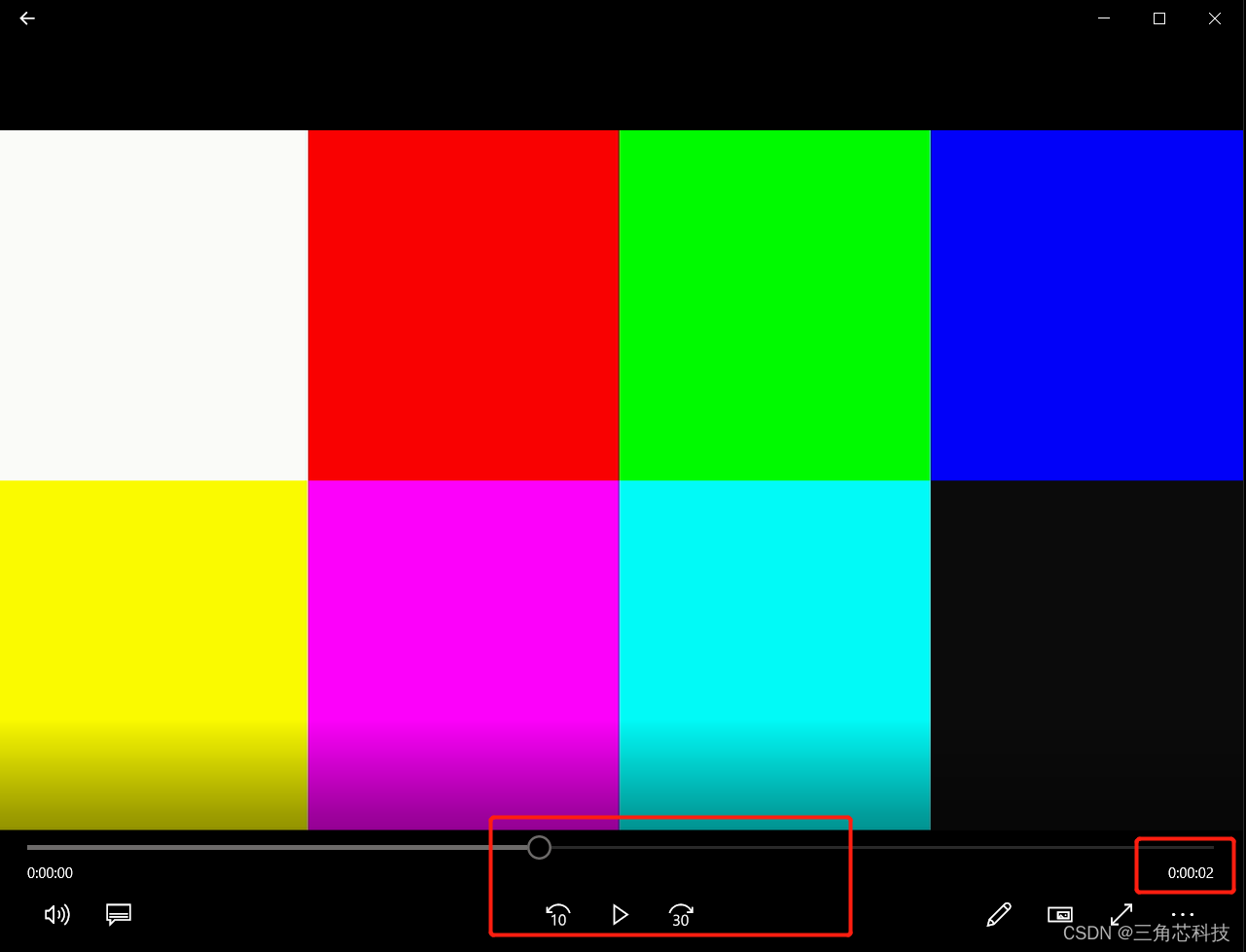

5. 带 exFAT 的 .avi 格式的视频文件存储效果示例（纯色图片测试，视频播放中截图）

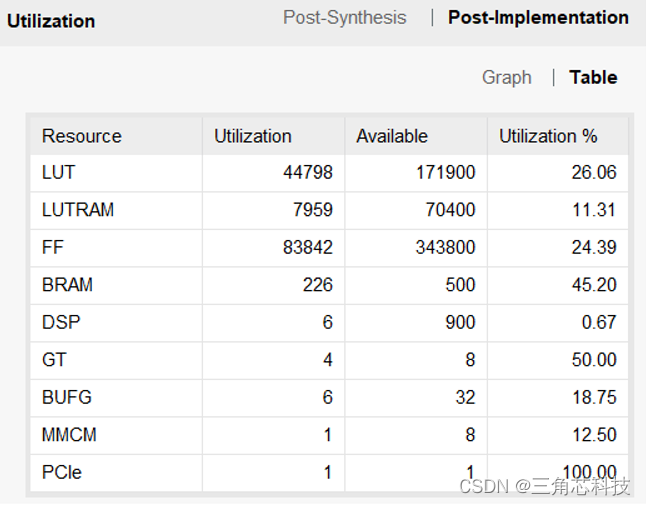

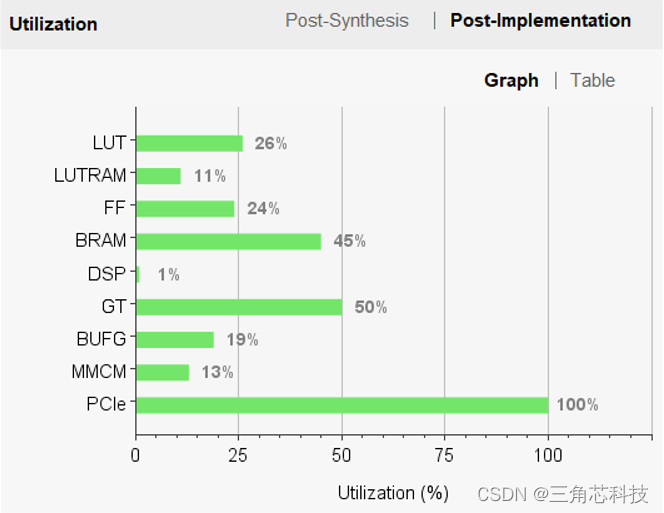

7. exFAT FPGA IP 资源消耗报表（ZYNQ 7035）
