2025年图集盘点:固定天窗图集系列

关于固定天窗图集，目前市场上应用的较多有：23CJ87-1《采光、通风、消防排烟天窗(一)》、21J621-1 《天窗》、18CJ87-1《采光、通风、消防排烟天窗（一）》、11CJ33《通风采光天窗》。固定天窗，又叫固定采光天窗，采光罩、罩体天窗，其主要作用为采光，部分采光材料采用可熔性采光板，在紧急情况下可以熔化（不产生熔滴），形成排烟口，实现消防排烟、通风散热。

下面，就请随小编一起来了解一下这五本固定天窗图集吧！

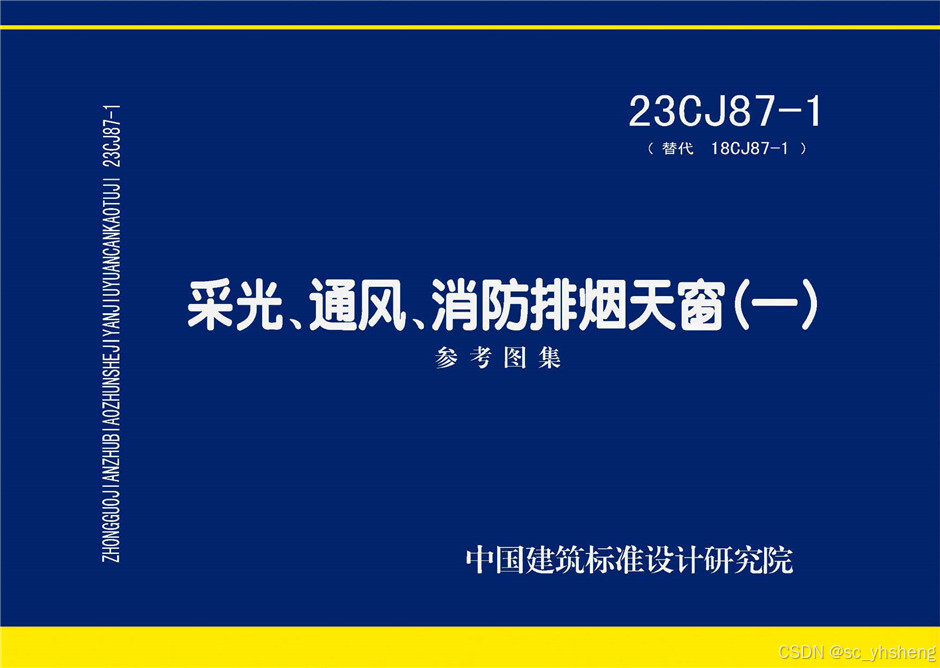

一、23CJ87-1采光、通风、消防排烟天窗(一)
图集23CJ87-1《采光、通风、消防排烟天窗(一)》包含电动天窗、消防排烟天窗以及固定天窗等多种窗型，图集中涉及的固定天窗为Ⅳ型采光窗（即圆拱固定型采光窗），该窗型采用的是四重防水结构设计，具有特别强的防水性能，固定采光窗弧形顶部采用螺栓进行固定，运用的无钉无胶技术可以及时有效的放置漏水、渗水。

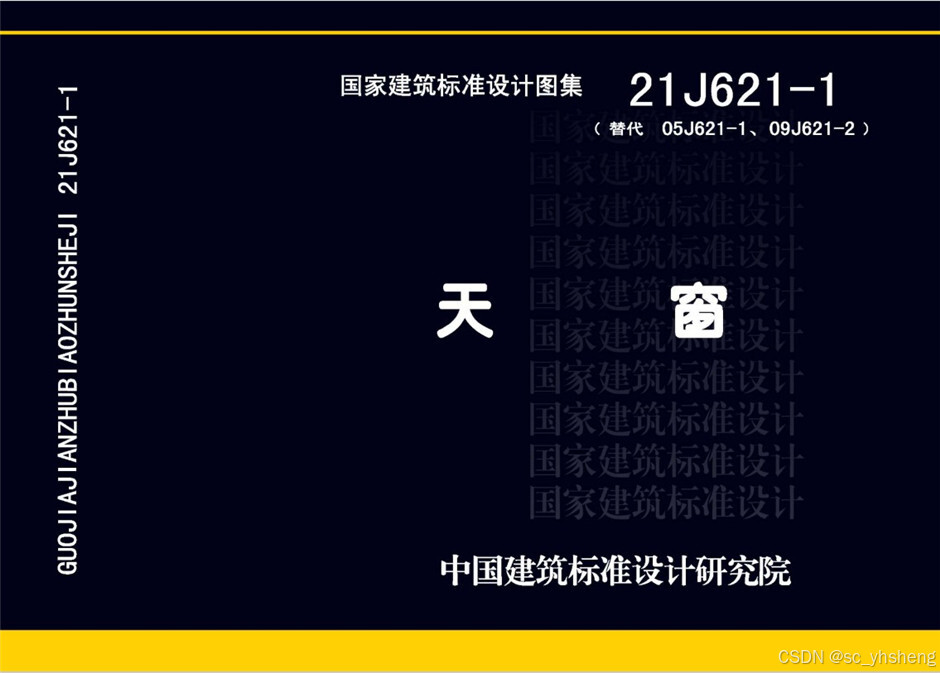

二、21J621-1 天窗
21J621-1 是一本综合类的天窗图集，涉及固定天窗部分的内容为平屋面罩体天窗。平屋面罩体天窗是用于平屋面的，并且窗体是一次成型的完整罩形天窗，可以分为球面型、锥体型、穹体型和穹+平复合型四种。罩体天窗常用于现浇钢筋混凝土屋面、大型屋面板屋面、钢结构金属板屋面和网架结构屋面。

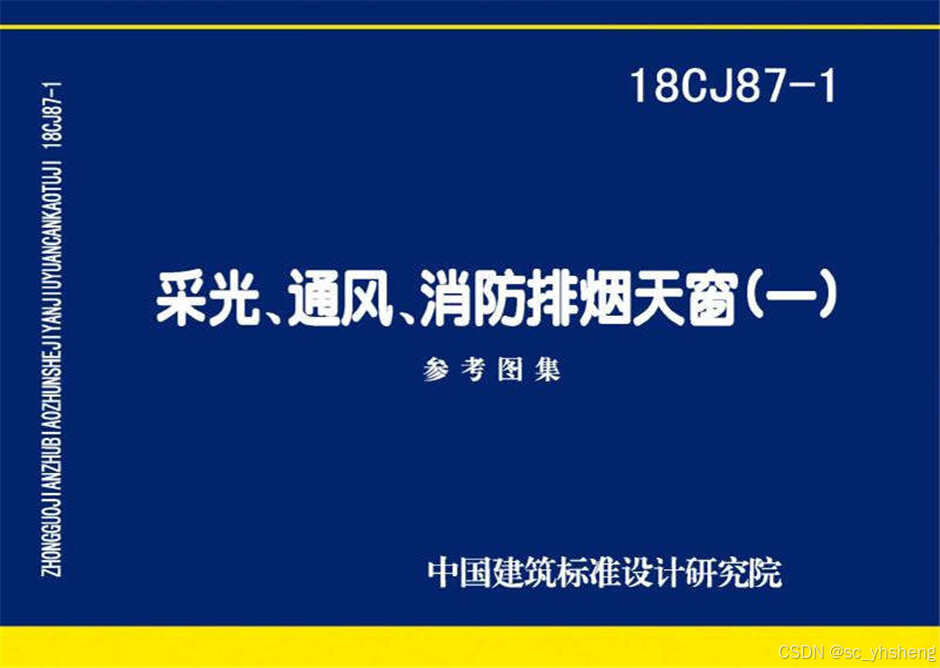

三、18CJ87-1采光、通风、消防排烟天窗（一）
18CJ87-1《采光、通风、消防排烟天窗（一）》图集适用于新建、改建和扩建的民用建筑、工业建筑工程，如工业厂房、车库、机库、仓储、车站、体育馆等建筑物屋顶。在图集中涉及固定天窗的部分为F型 GHPC圆拱固定型采光天窗。

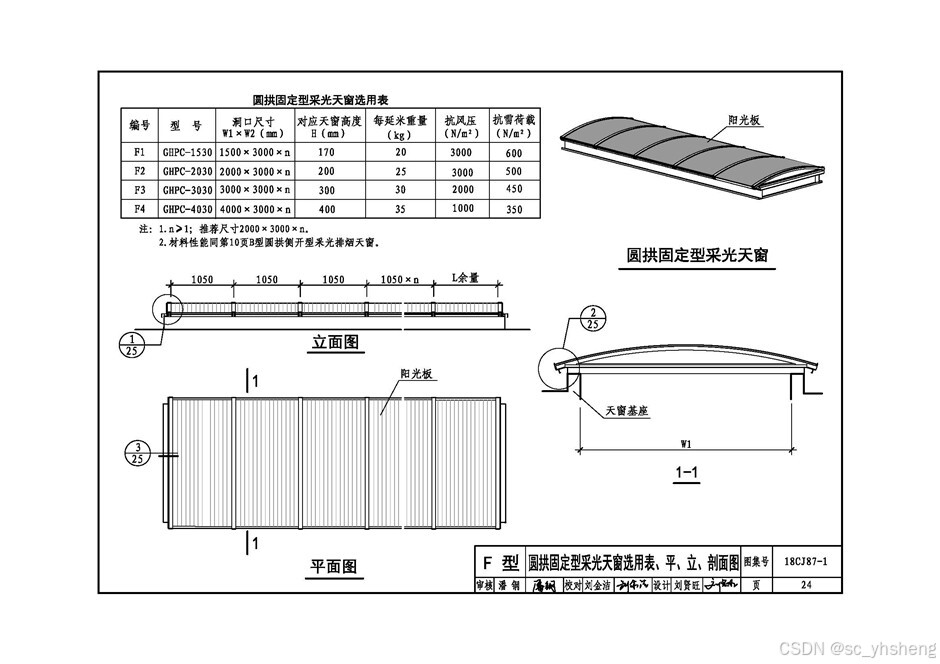

F型固定采光天窗仅适用于需要采光的建筑屋顶，天窗采用四重防水结构设计，具有较强的防水、渗水性能，天窗的弧形顶部采用螺栓进行固定，全方位运用无钉无胶结构防水技术进行有效防水，固定天窗底部则采用的是一体式转角件进行防水。

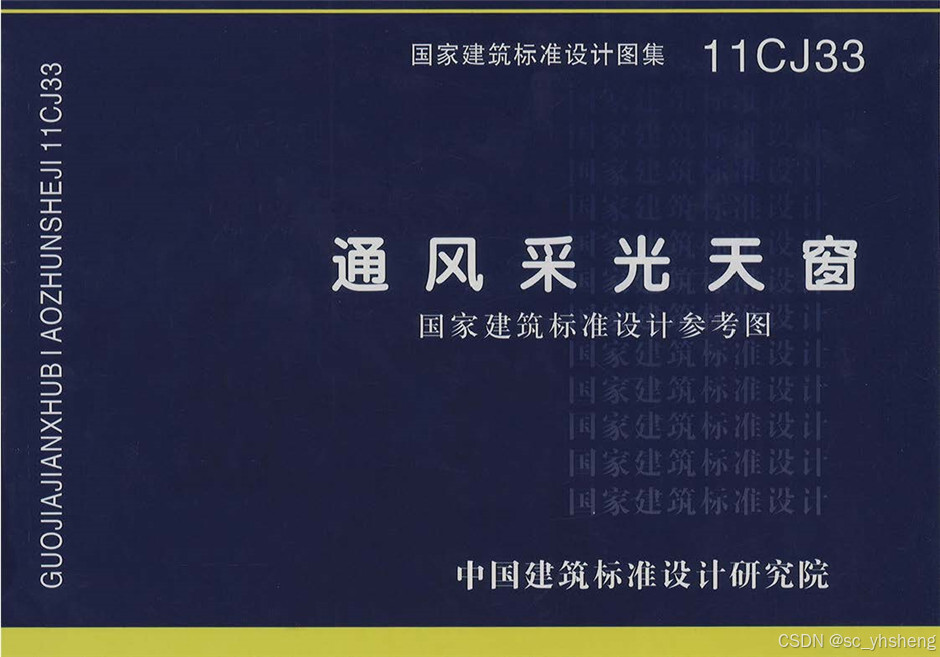

四、11CJ33通风采光天窗
11CJ33《通风采光天窗》是一本天窗类的行业图集，图集涉及通风天窗、电动采光排烟天窗和固定天窗三大类型。

固定天窗的部分其型号主要为 C3G固定式圆拱型采光天窗。固定圆拱采光天窗适用于仅采光而不需要通风，同时对防水要求较高的场合。
