前言

HarmonyOS Next（基于API11）实现Echarts图表组件（折线图、柱状图、饼图等)。

Echarts作为web端最流行开源的图表库，有着
多种图表类型，丰富的配置、强大的交互功能、可扩展性强等优点，如果能在鸿蒙上使用对于熟悉web开发同学将无缝衔接，大大减少开发和学习成本。

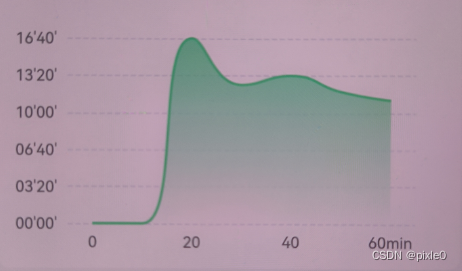

在这里插入图片描述

一、实现原理分析

echarts作为JavaScript实现的开源可视化库只能通过网页形式渲染，所以可以通过web组件内嵌本地网页形式混合开发。web和应用交互则通过WebviewController.runJavaScript(code)形式往网页注入执行代码。

二、代码实现

1.项目内新建本地html文件引入echarts.min.js

resources/rawfile目录下新建echarts.html和添加echarts.min.js

在这里插入图片描述
echarts.html：

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <meta content="width=device-width, initial-scale=1.0, maximum-scale=1.0, user-scalable=0;" name="viewport"/>
    <script src="./echarts.min.js"></script>
    <style>
        *{
     padding:0;
     margin:0
    }
    body,html{
       height:100%;
       width:100%
    }
    #container{
       height:100%;
       width:100%
    }
    </style>
</head>
<body>
<div id="container"></div>
</body>
<script>
    const container = document.getElementById('container')
    let myChart = echarts.init(container);

    function setOption(option){
         myChart?.clear();
         myChart?.setOption(option)
    }

</script>
</html>

echarts.min.js：

可以从官网在线定制下载echart.js定制

说明：此步骤新建了一个html文件引入了echarts.min.js并初始化echarts,定义了一个
setOption方法，后续通过调用该方法传入配置就能渲染出图表

2.Echart.ets组件封装

在这里插入图片描述

封装一个全局通用的echart组件，目录结构如上图所示，其中Echarts.ets为组件文件，ViewModel.ets为图表相关配置数据类型定义

Echarts.ets

import webview from '@ohos.web.webview'

@Component
export default struct Echarts {
  //控制器
  controller: webview.WebviewController = new webview.WebviewController();
  //组件宽
  @Prop eWidth: string | number = '100%'
  //组件高，单位vp
  @Prop eHeight: string | number = 300
  //渲染完成回调
  renderCallBack: (e: Echarts) => void = () => {
  }

  //更新或渲染组件
  render(option: Record<string, ESObject> | string) {
    this.controller.runJavaScript(`setOption(${typeof option === 'string' ? option : JSON.stringify(option)})`)
  }

  build() {
    Column() {
      Web({ src: $rawfile('echarts.html'), controller: this.controller })
        .width('100%')
        .height('100%')
        .onPageEnd(e => {
          this.renderCallBack && this.renderCallBack(this)
        })

    }
    .width(this.eWidth)
    .height(this.eHeight)
  }
}

说明：

组件定义了长宽属性，默认宽度100%，高度300vp，
renderCallBack回调函数作用把整个echarts组件实例暴露给引用页面。
render方法重新加载渲染组件，入参为图表配置，入参既可以是对象也可以是字符串，无论何种类型最终都将转换为字符串注入web执行。

在引用页面通过renderCallBack暴露出去的实例调用render方法即可自由刷新图表数据

ViewModel.ets:

/**
 * echart配置数据类型定义
 */
export interface EChartsOption {
  grid?: EchartGrid,
  title?: EChartsTitle;
  tooltip?: EChartsTooltip;
  legend?: EChartsLegend;
  xAxis: EChartsXAxis;
  yAxis: EChartsYAxis;
  series: EChartsSeries[];
}

export  interface EchartGrid {
  top?: number|string
  bottom?: number|string
  left?: number|string
  right?: number|string
}

export interface EChartsTitle {
  text?: string;
}

export interface EChartsTooltip {}

export interface EChartsLegend {
  show?:boolean
  data?: string[];
}


export interface EChartsXAxis {
  type?: string;
  data: string[];
  axisLine?: XAxisAxisLine;
  axisTick?: XAxisAxisTick
  boundaryGap?: boolean | Array<string>
  axisLabel?: AxisLabel

}

export interface XAxisAxisLine {
  show?: boolean
}

export interface XAxisAxisTick {
  show?: boolean
}


export interface EChartsYAxis {
  type?: string
  splitLine?: YAxisSplitLine
  splitNumber?: number
  min?: number
  max?: number
  scale?: boolean
  interval?: number

}

export interface AxisLabel {
  show?: boolean
  formatter?: string | ((value: number | string, index: number) => string)
}

export interface YAxisSplitLine {
  lineStyle?: AxisSplitLineLineStyle
}

export interface AxisSplitLineLineStyle {
  type?: string
}

export interface EChartsSeries {
  name?: string;
  type?: string;
  data: number[];

}

ViewModel.ets里面定义了一些常见的图表配置数据结构（类型），方便在引入页中引入使用，可以按需继添加扩展

3.页面使用

Index.ets

import Echarts from '../components/Echarts/Echarts'
import { EChartsOption } from '../components/Echarts/ViewModel'

@Entry
@Component
struct Index {
  //图表实例
  myEchart: Echarts | null = null
  /*
   * 图表配置
   */
  option: EChartsOption = {
  //标题
    title: {
      text: '基础柱状图'
    },
    //图例
    legend: {
      data: ['访问量']
    },
    //x轴配置
    xAxis: {
      type: 'category',
      data: []
    },
    //y轴配置
    yAxis: {
      type: 'value'
    },
    //数据配置
    series: [
      {
        data: [],
        type: 'bar',//柱状图
        name: '访问量'
      }
    ]
  };

  aboutToAppear(): void {
    this.getData()
  }

  //接口请求获取数据
  getData() {
    //模拟接口请求
    setTimeout(() => {
      //设置x轴数据
      this.option.xAxis.data = ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
      //设置y轴数据
      this.option.series[0].data = [120, 200, 150, 80, 70, 110, 130]
      //调用render重新渲染
      this.myEchart?.render(this.option)
    }, 2000)
  }

  // 组件实例
  chart?: Echarts;

  build() {
    Column() {
      Echarts({
        eHeight: 300,
        //回调
        renderCallBack: (e: Echarts) => {
          this.myEchart = e
          //初次渲染组件，接口获取数据是异步此时this.option可能还没有新数据
          this.myEchart.render(this.option)
        }
      })
    }
    .width('100%')
    .height('100%')
  }
}

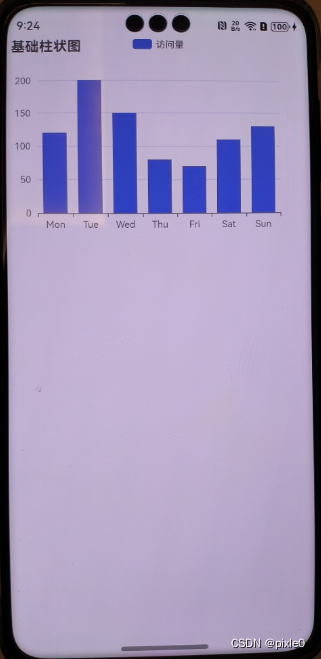

运行效果：

在这里插入图片描述

三、配置项含函数需特殊处理

对于配置项包含函数的情况，例如坐标轴标签设置AxisLabel.formatter字段可以是个函数类型，此时就需要特殊处理。这是因为当我们传递option为对象给render函数时候

this.controller.runJavaScript(`setOption(${typeof option === 'string' ? option : JSON.stringify(option)})`)

此时调用JSON.stringify把对象转换为字符串，而JSON.stringify入参内函数会直接被去掉。
因此我们需要自己把option处理成字符串传入即可

代码示例：

给折线图y轴刻度值加个万字

Index.ets

import Echarts from '../components/Echarts/Echarts'

@Entry
@Component
struct Index {
  //图表配置
  @State option: string = ``
  //x轴数据
  @State xAxisData: string[] = [];
  //y轴数据
  @State seriesData: number[] = [];
  myEchart: Echarts | null = null;

  aboutToAppear(): void {
    this.getData()
  }

  /*
   * 设置配置并重新渲染
   */
  setOption() {
    this.option = `{
    title: {
      text: '基础柱折线图'
    },
    grid:{
      left:"15%"
    },
    legend:{
      data: ['访问量']
    },
    xAxis: {
      type: 'category',
      data: ${JSON.stringify(this.xAxisData)}
    },
    yAxis: {
      axisLabel: {
        show: true,
        formatter:(value, index)=> {
            return value + '万';
        }
      }
    },
    series: [
      {
        data: ${JSON.stringify(this.seriesData)},
        type: 'line',
        name:'访问量'
      }
    ]
  }`
    this.myEchart?.render(this.option)
  }

  //接口请求获取数据
  getData() {
    //模拟接口请求
    setTimeout(() => {
      this.xAxisData = ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
      this.seriesData = [120, 200, 150, 80, 70, 110, 130]
      this.setOption()
    }, 2000)
  }

  // 组件实例
  chart?: Echarts;

  build() {
    Column() {
        Echarts({
          eHeight: 300,
          renderCallBack: (e: Echarts) => {
            this.myEchart = e
            this.setOption()
          }
        })

    }
    .width('100%')
    .height('100%')
  }
}

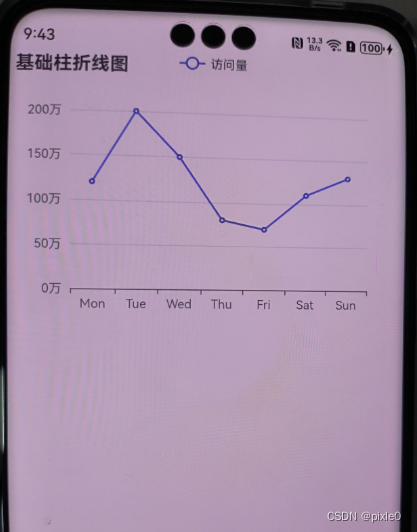

运行效果：
在这里插入图片描述

总结

当然作为混合开发产物性能自然比上不上原生，但是echarts有着跨平台兼容性好等优点，对付数据量不大、交互要求不高的场景绰绰有余。目前处于起步发展阶段的鸿蒙来说还没有一款稳定成熟、配置丰富能满足各种ui设计要求的官方或三方组件库。所以只要你的开发场景对性能要求不高，web形式的echart也是个不错的选择，尤其能实现各种定制化ui。
