IEC 61850介绍

目录

概述

核心内容

关键特点

应用场景

优势

技术深度解析

数据模型解析

分层结构

命名规范

示例:断路器状态读取

通信协议技术细节

MMS(ISO 9506)

GOOSE(Generic Object Oriented Substation Event)

SV(Sampled Values)

SCL(系统配置语言)实战

配置流程

互操作性与一致性测试

UCA认证

常见互操作问题

实际应用案例

智能变电站

分布式能源(DER)集成

与DNP3、Modbus的对比


IEC 61850 是国际电工委员会(IEC)制定的电力系统自动化通信网络和系统的核心标准,旨在为变电站自动化、智能电网和能源系统提供统一的通信架构、数据建模和交互协议。其核心目标是实现不同厂商设备之间的互操作性、提高系统灵活性,并支持高效的数据交换和实时控制。

概述

核心内容

  1. 标准化数据模型
    将电力设备(如断路器、变压器)抽象为逻辑设备(LD),分解为更小的逻辑节点(LN)(例如保护、测量功能),并定义统一的数据对象(如开关状态、电流值),确保设备间数据语义一致。

  2. 通信服务与协议

    • MMS(制造报文规范):用于配置、监控等非实时通信。

    • GOOSE(通用面向对象的变电站事件):实现毫秒级实时信号传输(如跳闸命令)。

    • SV(采样值):传输电流/电压的同步采样数据,用于保护和控制。

    • 基于以太网,支持TCP/IP和高速组播通信。

  3. SCL(系统配置语言)
    使用XML格式的配置文件(如ICD、CID)描述设备能力和系统结构,简化工程配置和集成。

关键特点

  • 互操作性:不同厂商设备无缝协作,减少系统集成成本。

  • 独立性:协议不依赖特定硬件或网络技术,适应未来升级。

  • 高实时性:GOOSE和SV满足微秒级响应需求,替代传统硬接线。

  • 扩展性:支持从变电站到分布式能源(DER)和微电网的广泛应用。

应用场景

  • 变电站自动化:取代传统硬接线,实现数字化保护、监控和控制。

  • 智能电网:整合可再生能源、储能和需求响应。

  • 工业电力系统:工厂、铁路等领域的电力监控。

  • 分布式能源:IEC 61850-7-420标准扩展支持光伏、风电等设备接入。

优势

  • 降低成本:减少专用协议和定制化开发需求。

  • 提高可靠性:实时通信和冗余机制增强系统稳定性。

  • 灵活扩展:模块化设计支持新功能快速部署。

  • 未来兼容:为智能电网和能源互联网奠定基础。

技术深度解析

数据模型解析

IEC 61850 的核心理念是语义标准化,通过分层数据模型实现设备间的“无歧义通信”:

分层结构
  • 服务器(Server):物理设备(如继电保护装置)的抽象,包含多个逻辑设备(LD)。

  • 逻辑设备(LD):按功能划分的虚拟单元(如“保护LD”“测量LD”)。

  • 逻辑节点(LN):最小功能单元,例如:

    • XCBR(断路器逻辑节点):包含开关状态(Pos)、控制模式(Mod)等数据。

    • MMXU(测量单元):包含电压、电流、功率等测量值。

  • 数据对象(Data Object):如Pos(开关状态)包含属性stVal(值)、q(质量标志)、t(时间戳)。

  • 数据属性(Data Attribute):例如stVal的类型为布尔值(True/False)。

命名规范
  • 逻辑节点按功能命名,如PTOC(过流保护),遵循标准化的LN类定义(IEC 61850-7-4)。

  • 数据对象通过**功能约束(FC)**分类,如ST(状态信息)、MX(测量值)、CO(控制输出)。

示例:断路器状态读取

设备中XCBR1.Pos.stVal表示“断路器1的开关状态值”,订阅该数据的系统无需厂商特定解释,直接按标准处理。

通信协议技术细节

MMS(ISO 9506)
  • 作用:用于非实时配置、监控和历史数据传输。

  • 机制

    • 基于客户端-服务器模型,使用TCP/IP。

    • 数据通过对象字典(变量名到地址的映射)访问。

    • 支持读/写/报告服务(如定时上送变化数据)。

  • 报文示例:读取XCBR1.Pos.stVal对应的MMS请求帧结构包含对象标识符和请求类型。

GOOSE(Generic Object Oriented Substation Event)
  • 实时性:传输延迟要求≤4ms,支持直接设备间通信(无需主站)。

  • 机制

    • 基于发布-订阅模型,使用以太网组播(MAC层多播地址)。

    • 报文自包含,包含数据值、品质位、时间戳。

    • 重传机制:无确认,通过周期性重发(如每2ms)确保可靠性。

  • 报文结构

    | 目的MAC | 源MAC | VLAN标签 | APPID | GOOSE报文头 | 数据集(如stVal, q, t) |

SV(Sampled Values)
  • 用途:传输合并单元(MU)的电流/电压采样值(如每秒4800点)。

  • 同步要求:依赖IEEE 1588(PTP)或IRIG-B时钟同步。

  • 报文格式

| 以太网头 | SV APPID | ASDU(包含采样序号、同步标志、采样值数组) |

SCL(系统配置语言)实战

SCL 使用XML描述设备能力、网络拓扑和通信绑定,关键文件类型:

  • ICD(IED能力描述):厂商提供的设备模板,定义支持的逻辑节点和数据模型。

  • SSD(系统规范描述):变电站单线图(一次设备结构)。

  • CID(配置的IED描述):工程现场生成的最终配置文件,包含网络参数和通信地址。

配置流程
  1. 设备建模:厂商通过ICD文件声明IED功能。

  2. 系统集成:使用SCL工具(如ABB PCM600、西门子Digsi)导入ICD和SSD,生成SCD(全站配置文件)。

  3. 通信绑定:在SCD中定义GOOSE/SV的订阅关系(如保护装置订阅合并单元的SV报文)。

  4. 下载配置:将CID文件下装到各IED,完成系统联调。

互操作性与一致性测试

UCA认证
  • 测试内容:验证设备是否符合IEC 61850数据模型、协议实现和SCL语法。

  • 工具:使用IEC 61850 Ed.1/Ed.2测试套件(如KEMA、SISCO AXS4)。

  • 关键测试项

    • MMS服务响应正确性。

    • GOOSE/SV报文的时间性能和丢包率。

    • SCL文件的语法和语义合规性。

常见互操作问题
  • 命名不一致:厂商自定义LN名称导致订阅失败。

  • 网络配置错误:VLAN划分或组播地址冲突导致GOOSE/SV丢包。

  • 时钟不同步:SV采样值因时间偏差导致保护误动。

实际应用案例

智能变电站
  • 传统方案:硬接线连接保护、测控和断路器,电缆成本高。

  • IEC 61850方案

    • 合并单元(MU)通过SV发送采样值至保护装置。

    • 保护装置通过GOOSE直接向断路器发送跳闸信号。

    • 监控后台通过MMS收集全站数据,减少90%电缆。

分布式能源(DER)集成
  • 挑战:光伏逆变器、储能系统的快速响应需求。

  • 方案

    • 使用IEC 61850-7-420扩展模型描述DER参数。

    • GOOSE用于紧急功率调节指令(如频率下垂控制)。

    • 结合IEEE 2030.5实现与上层能源管理系统交互。

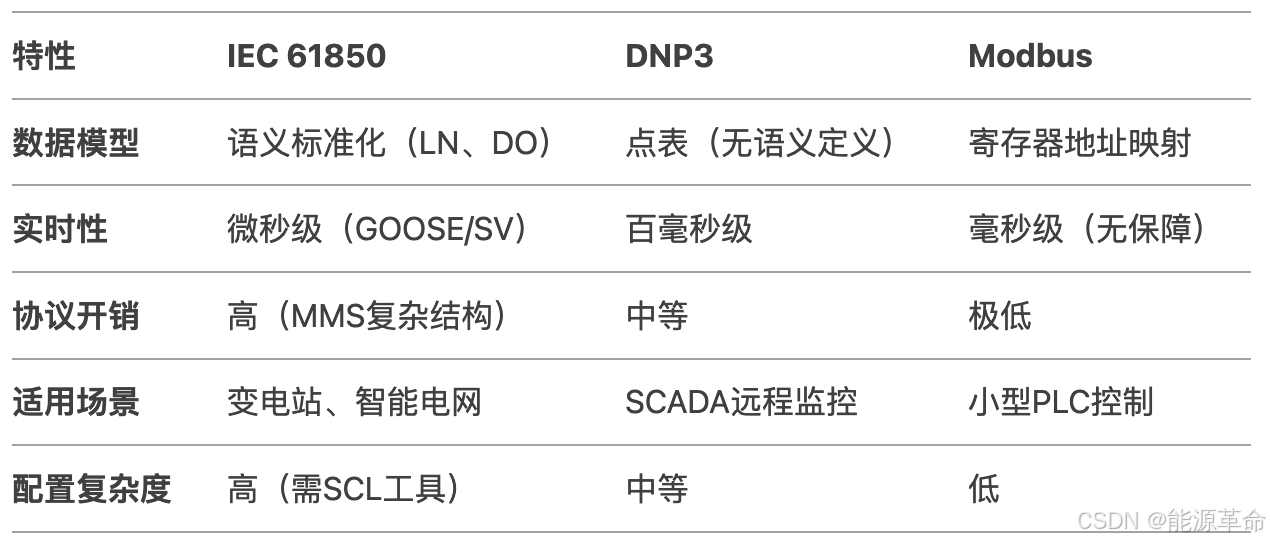

与DNP3、Modbus的对比
