如何在Maxwell中生成横截面上的场图？

问题描述

● 通常需要在横截面上绘制场量来评估3D结构内部的场分布。

● 有两种可用的方法，使用Sheets、Planes对象。

● 此描述适用于Maxwell 3D中的任何求解器，并假设Maxwell 3D设计中已存在计算结果。

解决方案(1/4)

方法一: 使用Planes

每个 Maxwell 设计都包含全局坐标系平面。用户还可以基于坐标系创建额外的平面。

操作步骤:

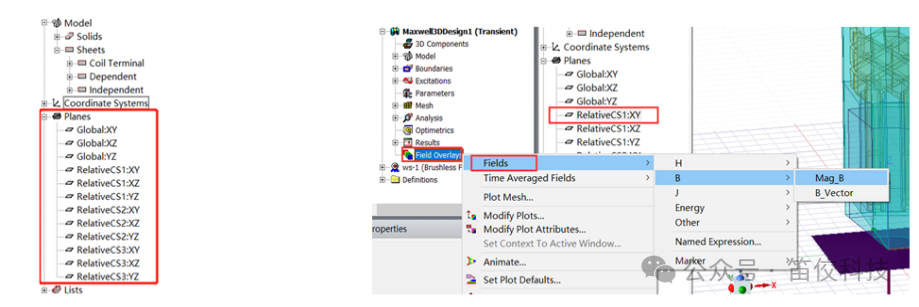

点击指定截面的相关平面

右击Field overlays→ Fields，选择Quantity

解决方案(2/4)

操作步骤:

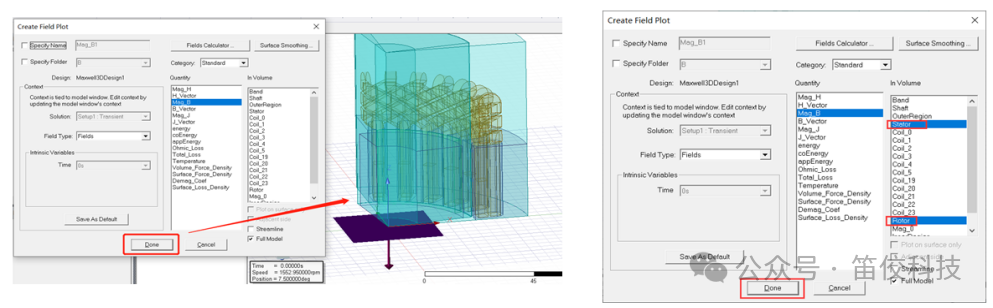

在“Create Field Plot”窗口中选择合适的物体(或多个物体)并选择“Done”见图3、图4。

如果没有明确物体范围(In Volume栏不进行选择)，则所有物体将会激活。

解决方案(3/4)

方法二: 使用Sheets

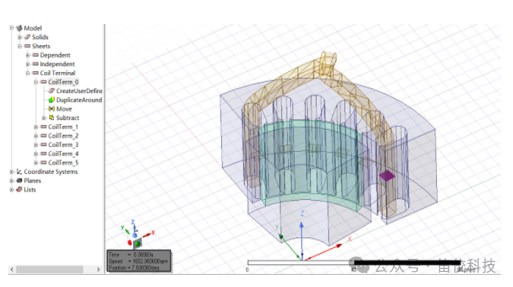

用户在使用 Sheets生成场图前需要对其进行定义(可以是model或non-model)。查看线上帮助文档了创建Sheets方法(Drawing a Model Modifying Objects  Create a new object by taking a cross-section of a 3D object)

操作步骤:

点击指定截面的相关Sheet对象

解决方案(4/4)

操作步骤:

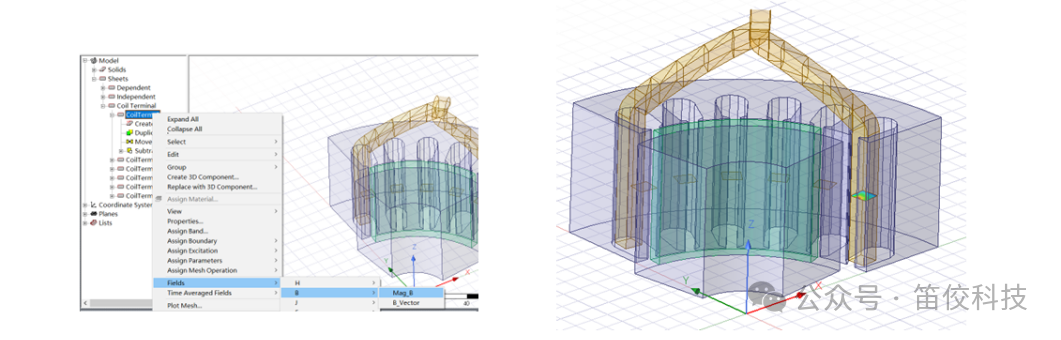

右击Fields，选择 Quantity

不要选择任何物体(In Volume栏不进行选择)
