如何在Maxwell中添加用户自定义材料库?

问题描述

Maxwell支持两种用户自定义材料库:UserLirary (UserLib)和Personal Library (PersonalLib )。

通常UserLib是一个网络存储库，企业内所有用户都可以独自/共同定义该存储库;PersonalLib则是特定于项目和设计的库，仅限创建该库的用户使用及访问。

解决方案(1/5)

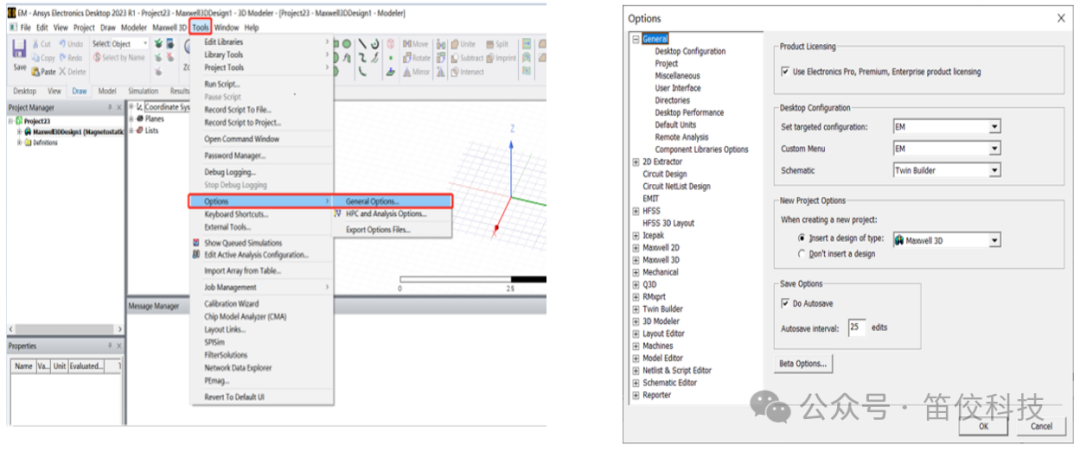

点击Tools→ options → General Options打开选项对话框。

解决方案(2/5)

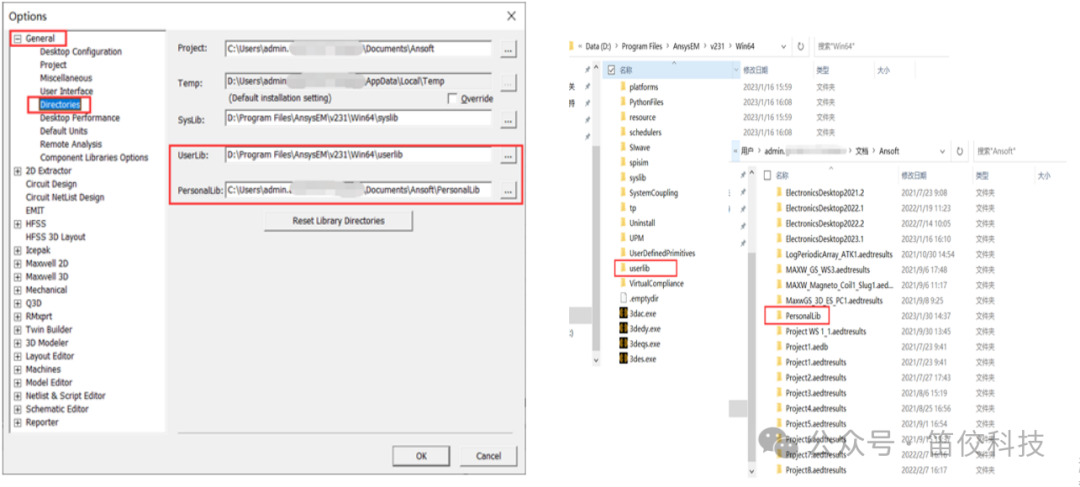

前往General→Directories，找到PersonalLib和 UserLib文件夹的路径。

解决方案(3/4)

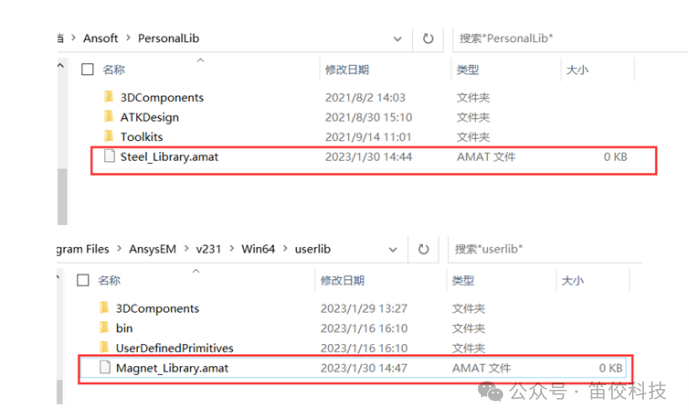

在UserLib或PersonalLib中新建用户自定义*.amat文件。

● 注: .amat为 Ansys材料库文件后缀

解决方案(4/5)

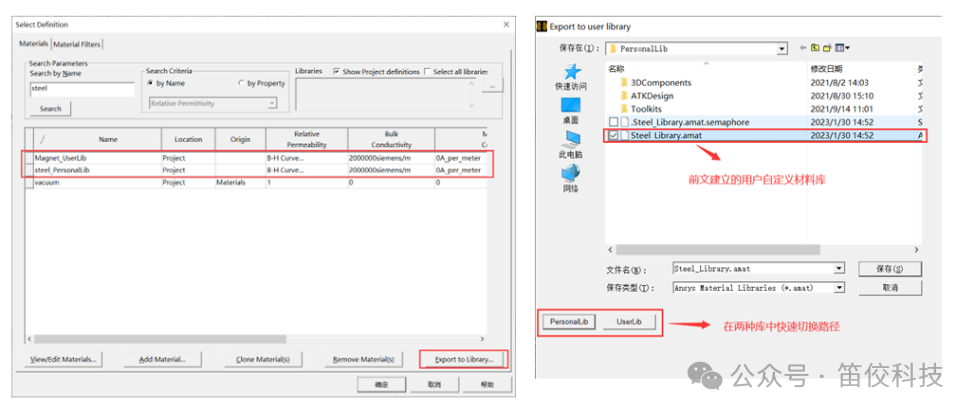

新建材料，进行命名后点击Export to Library 按钮导出至新建材料库中.

可以将多个材料导入至同一个材料库中。

解决方案(5/5)

在将.amat文件添加到库目录后，这些材料将在材料选择窗口中显示。您可以根据库类型进行搜索和筛选(MaterialFilters)并从列表中选择材料——请注意Location中User、Personal、sys和Project的名称对应不同文件夹，同时表面当前该材料存储位置。

注意

● 请注意，项目中使用的所有材料都存储在本地的项目文件中。

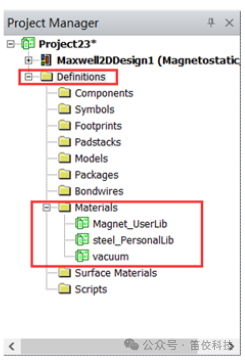

● 右图所示为Project Manager的Definitions→Materials部分中列出的材料。

● 如果您的项目材料具有不同于库定义的材料属性集，那么重要的是要记住项目材料优先于任何库定义。

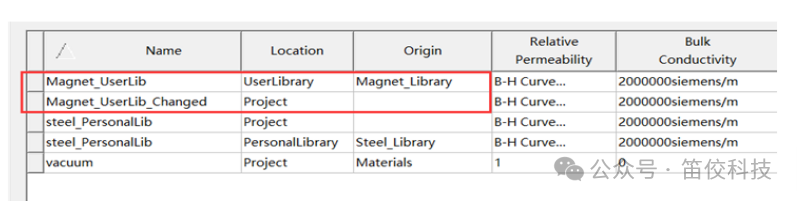

如上图所示: 当前材料库中出现两份Magnet_UserLib材料，一份位于当前项目文件中，Location为Project;

另一份位于材料库Magnet_Library中，Location为 UserLibrary 。

此外，对项目材料定义的任何更改都不会反映到库中，直到材料导出到库的.amat文件。如果您与同事共享aedt项目文件(或.aedtz归档文件)，该文件将包含所有项目材料的材料定义，但不包含任何库材料。

如下图所示:

修改Project中的Magnet_UserLib后，用户自定义材料库中的材料不会改变。

因此将当前项目文件打包给您的同事后，您的同事仅能获得Magnet_UserLib_Changed材料，包含该材料的材料库是无法添加进去的。
