本文介绍了Trace32的Trace功能，包括基本设置、数据源选择、Trace模式以及Trace.List窗口的使用。在基本设置中，强调了ETM和TPIU的配置，启动时需通过AutoFocus确认设置。数据源分为offchip和onchip，Trace模式包含fifo、stack、leash和stream四种。Trace.List窗口展示了cycle、address等信息，并可通过命令开启时间列，以分析指令运行时间。此外，还提及了trace-based debugging（CTS，上下文跟踪系统）的概念。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

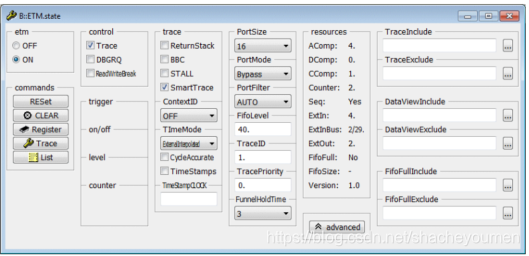

ETM.state窗口只能配置ETM/PTM和TPIU
在这里插入图片描述

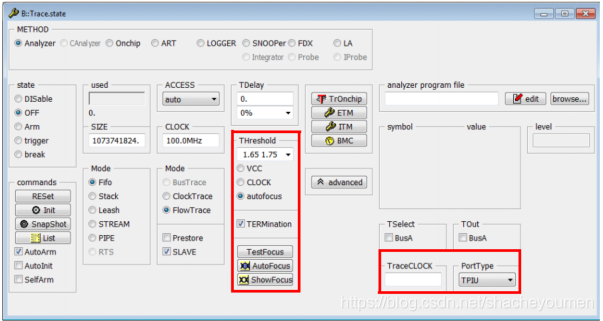

Trace.state窗口用来配置trace工具
在这里插入图片描述

基本设置

etm portsize, etm portmode, datatrace，都可以使用脚本语言写在启动脚本里面。
启动以后还要在trace配置窗口点击AutoFocus按钮确认设置生效

trace数据源

offchip从TPIU获取数据
onchip从ETM获取数据

trace mode

  1. fifo: 程序一直跟踪，fifo满了以后新数据覆盖旧数据
  2. stack：程序一直运行，fifo满了以后就停止跟踪
  3. leash：fifo快满时程序停止运行
  4. stream：跟踪到的数据保存在电脑的文件中，相当于fifo非常大

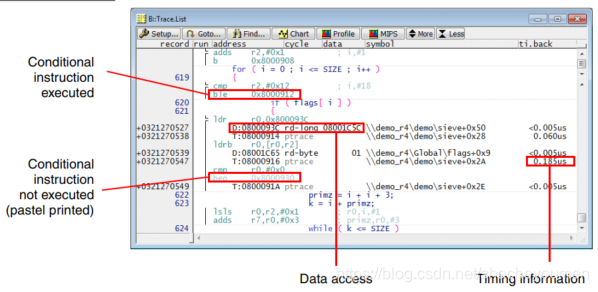

Trace.List窗口显示trace数据结果

在这里插入图片描述
