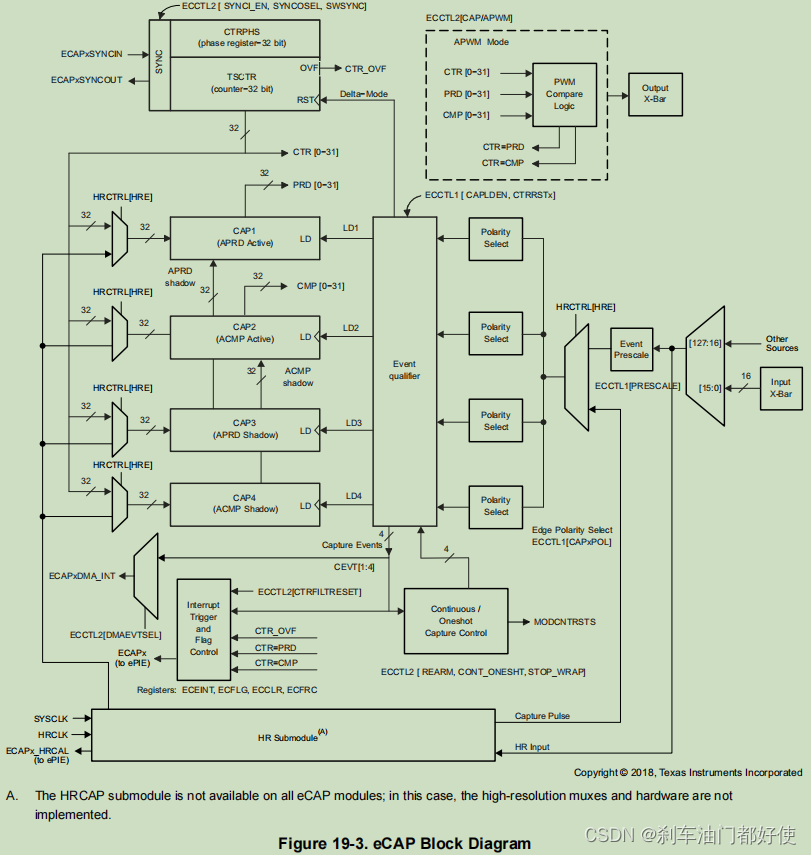

功能框图
event预分频

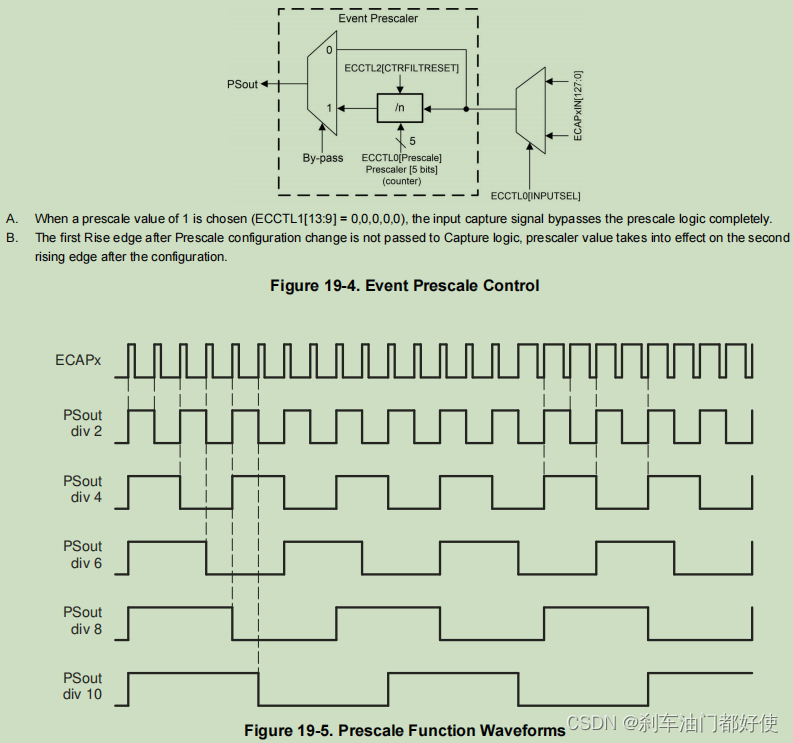

如下图所示，可以对输入信号进行预分频。
一次性触发和连续触发

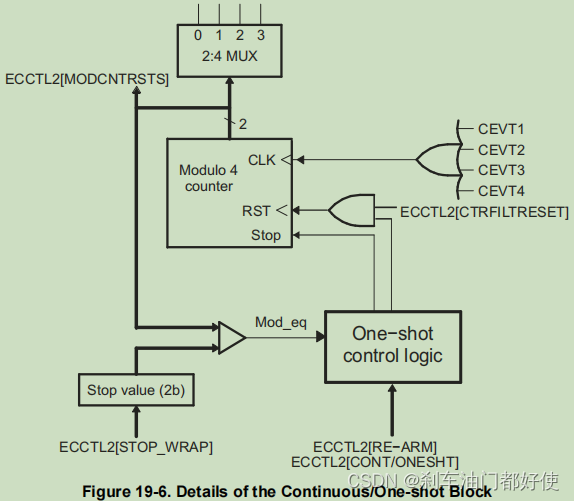

如下图所示，可以进行一次性触发，也可以进行连续触发。
中间计数器的clk是事件1-4，stop是由一次性触发逻辑控制，rst是由ctrfiltreset和一次性触发逻辑相与得到的。一次性触发逻辑由modcntrsts和stop_wrap是否相等来控制。
ecap同步

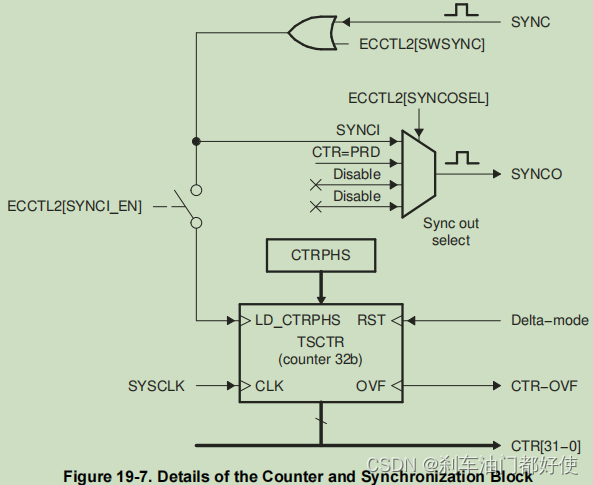

ecap可以接收同步信号，也可以输出同步信号。接收的信号可以来自于软件寄存器设置，也可以来自于硬件其他模块。输出的信号可以来自接收的信号，也可以来自ctr=prd事件。
同步信号的作用是向ctr中加载phs。

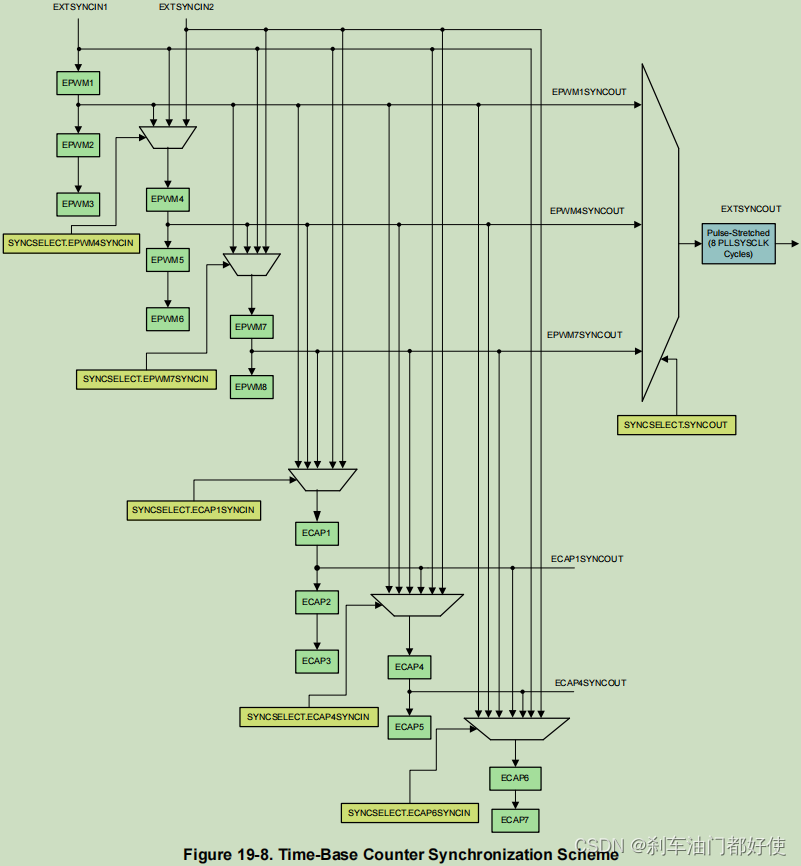

下图展示了不同ecap的同步信号传递情况。
中断信号

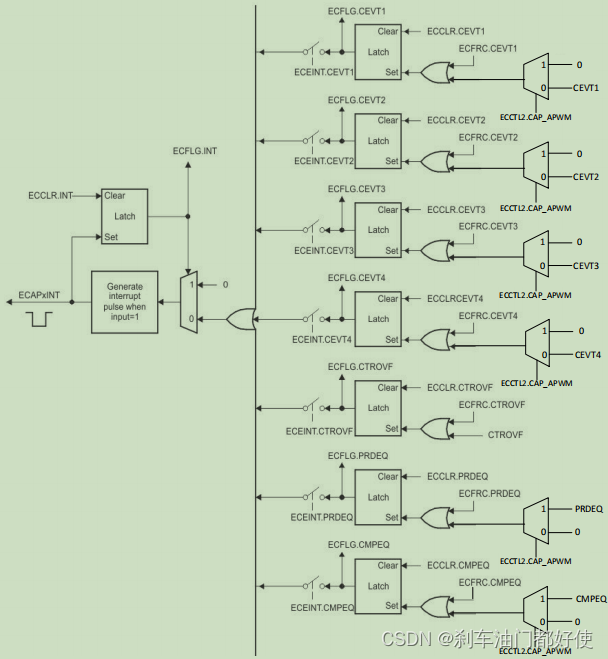

ecap可以产生如下所示的中断信号。
apwm模式

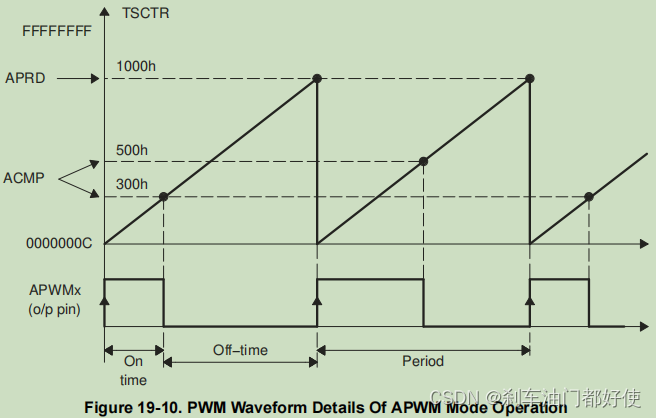

apwm模式下设置prd和cmp，即可输出pwm波形。

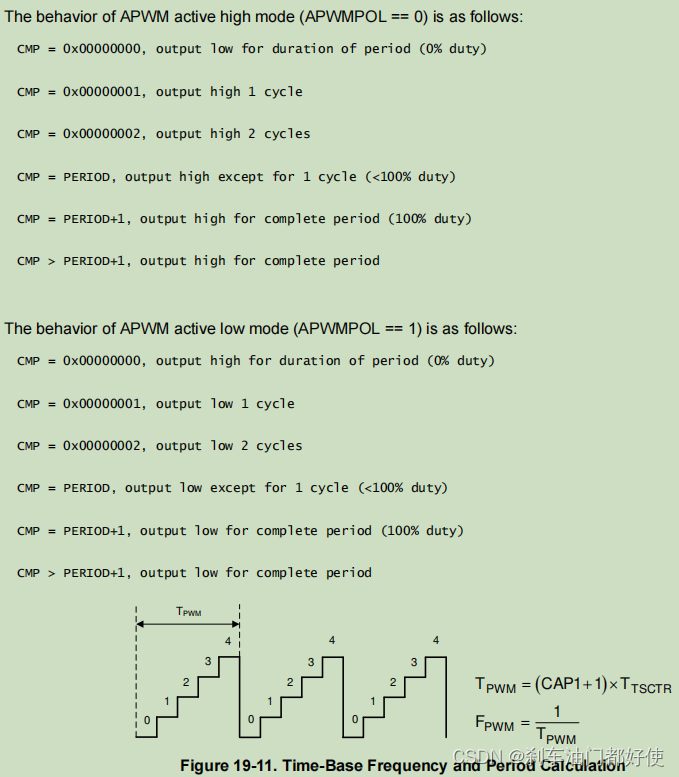

波形占空比计算见下图。
参考文档：
TMS320F28004x Real-Time Microcontrollers Technical Reference Manual (Rev. G)
