本例硬件配置:
1.两台FX1S小型PLC (主站与从站)
2.一根3芯线做485通讯使用
3.一根422程序下载线(三菱PLC)

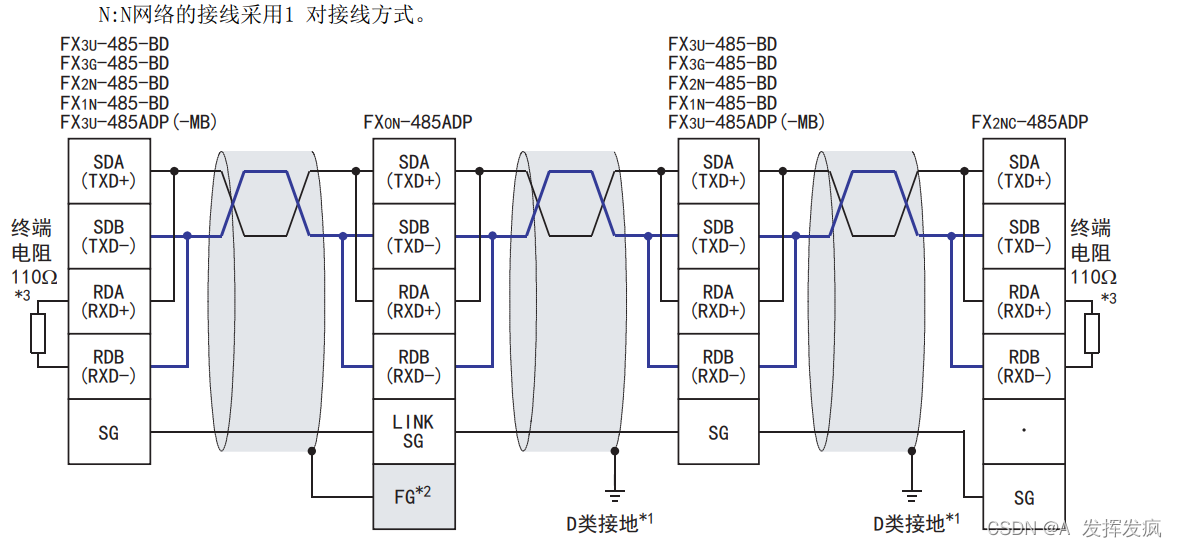

硬件接线:
采用1对接线方式

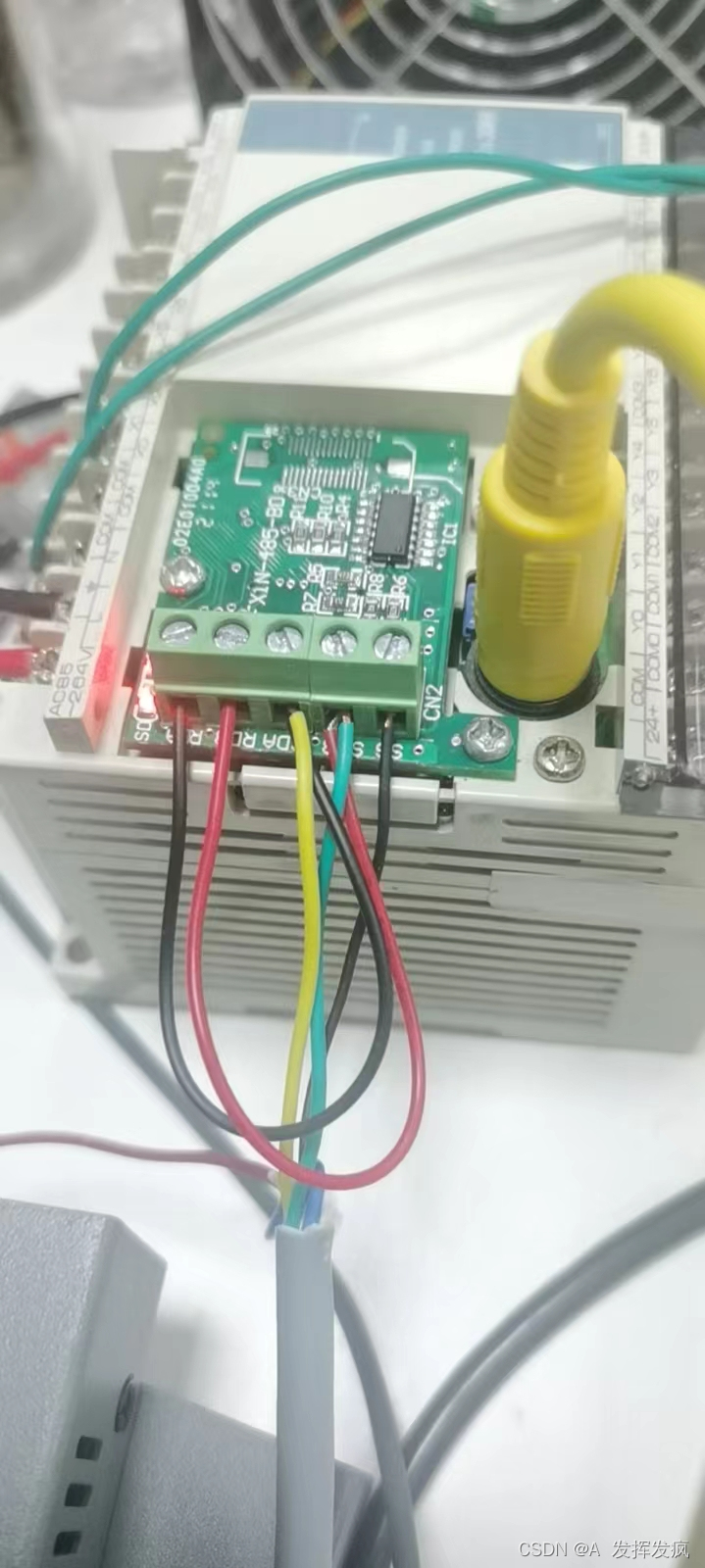

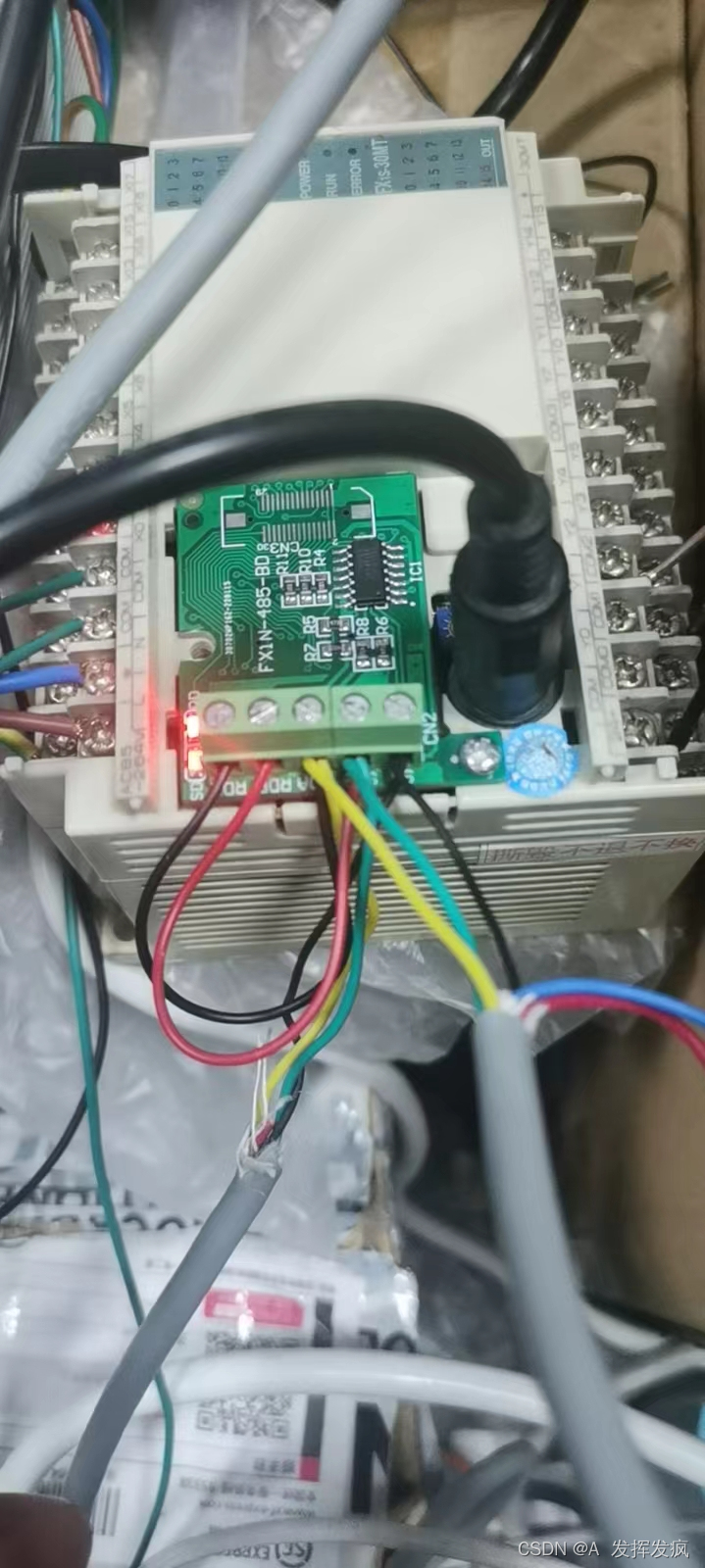

主站:接线实物(终端电阻未接入)
从站:接线实物(终端电阻未接入)

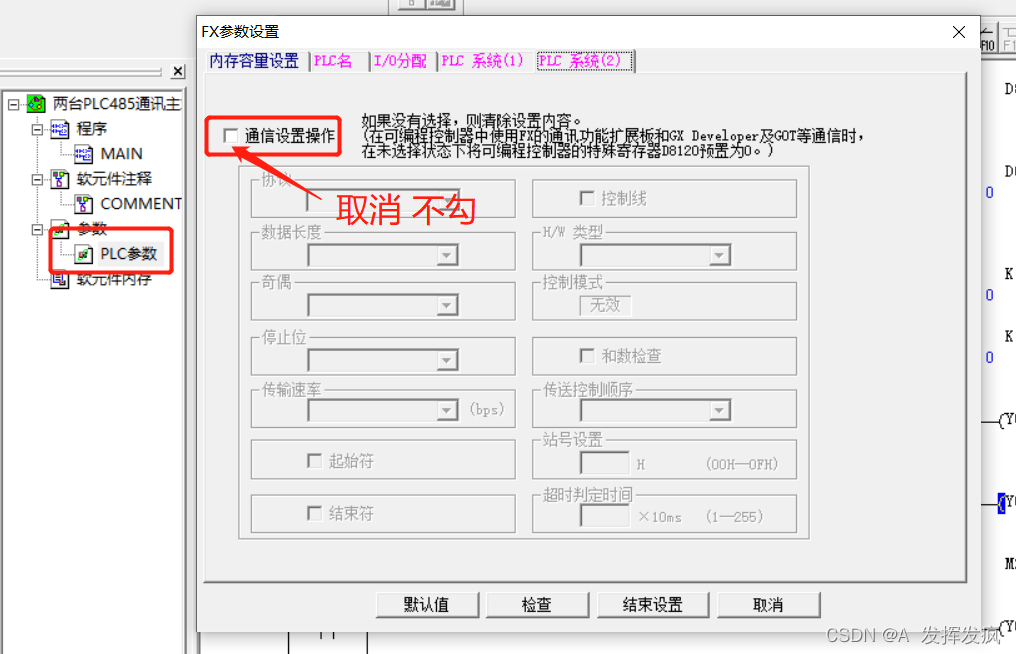

软件程序设置:
主站:
从站:与主站参数设置一致
程序:

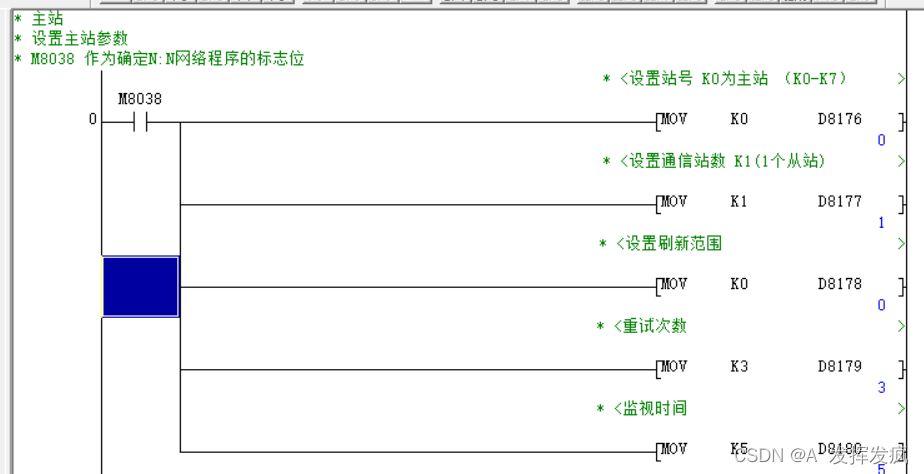

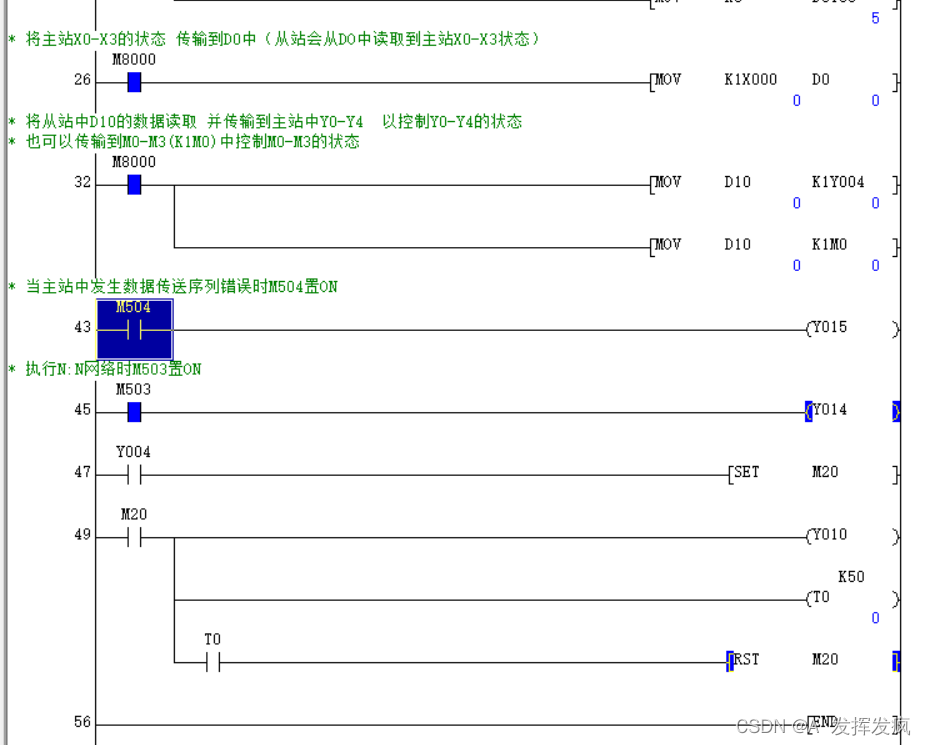

1.主站

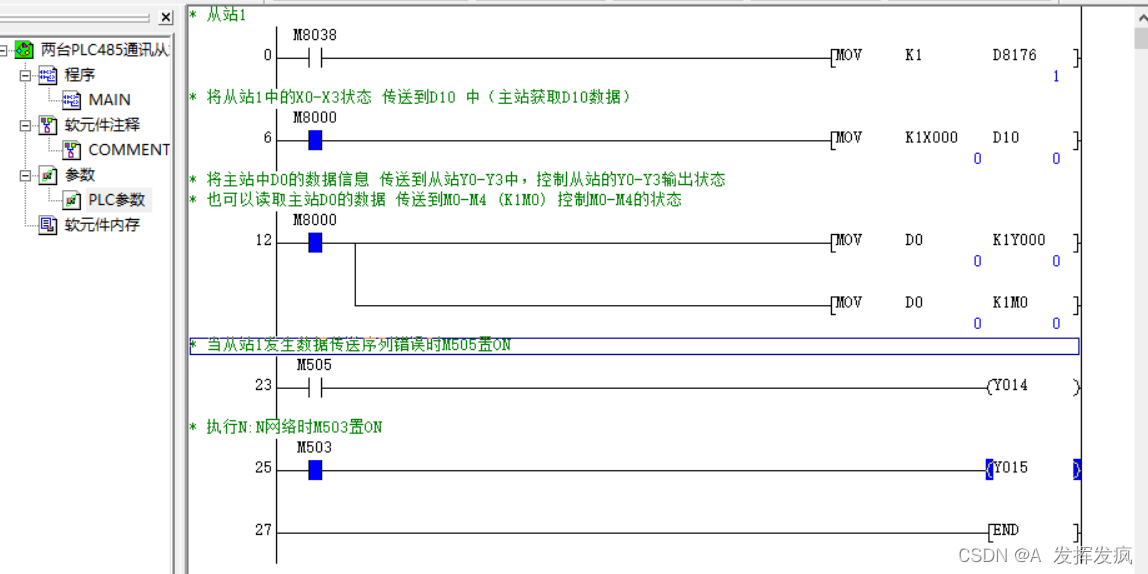

2.从站
本通讯控制程序实现:
1.通过主站的X0-X3输入信号改变 控制从站Y0-Y3的输出控制
2.通过从站X0-X3的输入信号改变 控制主站Y4-Y7的输出控制

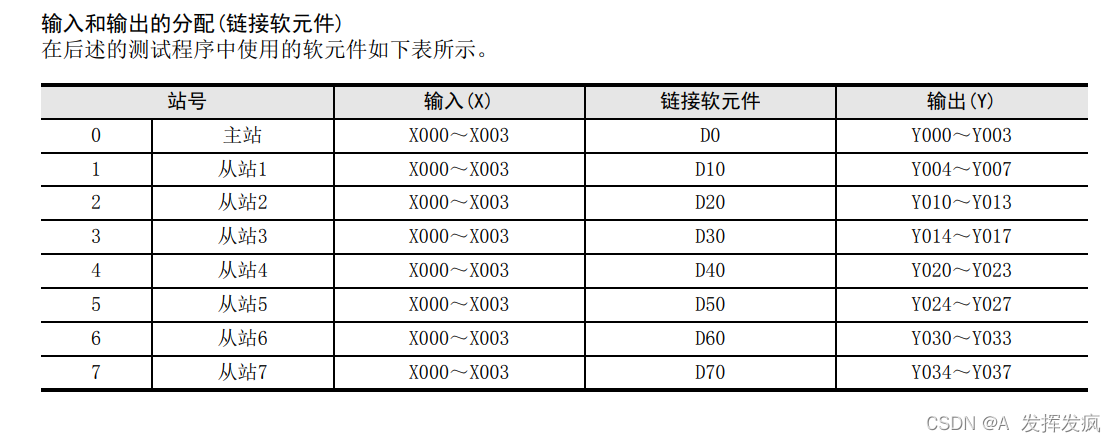

具体链接软元件可查询官方手册

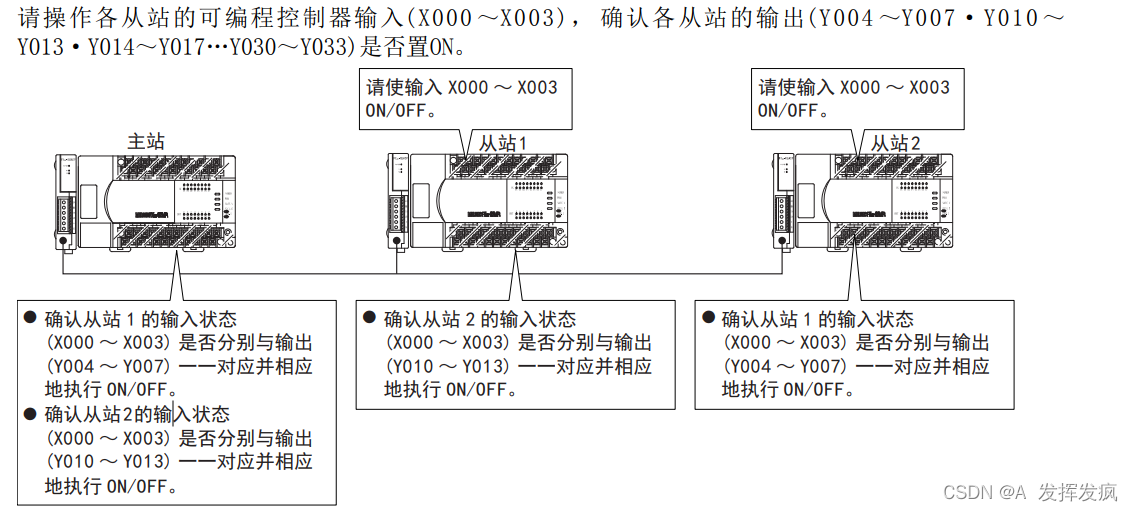

以下部分来自官方手册
