1. VPX 插座的介绍
VPX是VITA(VME International Trade Association, VME国际贸易协会)组织于2007年在其VME总线基础上提出的新一代高速串行总线标准。VPX总线的基本规范、机械结构和总线信号等具体内容均在ANSI/VITA46系列技术规范中定义。VPX就是基于高速串行总线的新一代总线标准，该标准制定的最初目的为了保护VME总线的应用者，继承和延续VME总线。
VPX，也称为VITA 46，是ANSI标准（ANSI / VITA 46.0-2019），它为基于VMEbus的系统提供了通过新的高速连接器支持交换结构的支持。是专门针对国防应用而设计的，并具有增强的模块标准，使应用程序和平台具有卓越的性能。VPX保留了VME现有的6U和3U Eurocard尺寸，支持现有的PCI夹层卡（PMC）和XMC夹层（具有高速串行结构互连的PMC），并保持了与VMEbus的最大兼容性。
基于VPX标准的新一代嵌入式系统反映了诸如PCI Express，RapidIO，Infiniband和10 Gb以太网之类的高速串行交换结构互连的日益重要的意义。这些技术正在取代用于本地通信的传统并行通信总线体系结构，因为它们提供了明显更高的功能。交换结构技术支持多处理的实施需要在多个处理器之间进行尽可能最快的通信的系统（例如，数字信号处理应用程序）。VPX使大量现有的VMEbus用户可以访问这些交换结构。
参考文章：VPX_百度百科 (baidu.com)
2. VPX 适合的版型
1. VPX 当作连接器， 和信号传输的一个通道。
2. VPX 适合的版型有 6U ， 3U 的两个通用板子的模型。
2.1 6U 板子数据

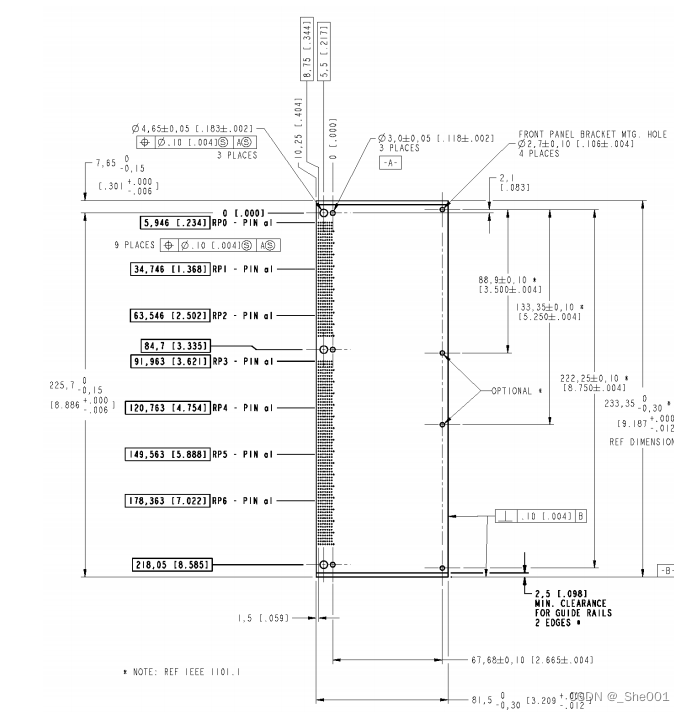

2.1.1 6U 模型的长宽数据 （这个在资源 的文件里面有）
2.1.2 6U 的VPX 插座安装情况
主板的插座 （正看，从上到下） 序号 1 2 3 4 5 6 7 型号 1410189-3 1410187-3 1410187-3 1410187-3 1410187-3 1410187-3 1410187-3

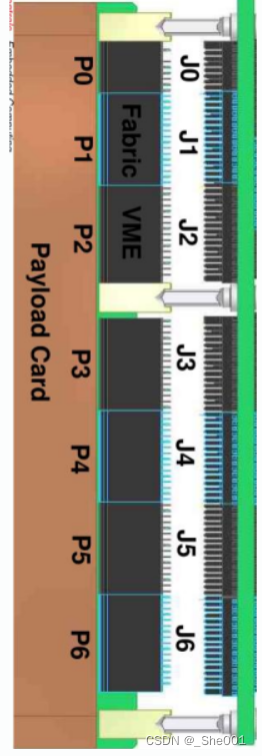

背板（底板）的插座 （正看，从上到下） 序号 1 2 3 4 5 6 7 型号 1410186-1 1410140-1 1410142-1 1410140-1 1410140-1 1410140-1 1410142-1 主板参考图片 （Payload card）
参考文章：6U VPX板卡资料：6U VPX 高性能计算存储板卡_vpx板卡是什么-CSDN博客
推荐文章：01-硬件设计-VPX高速连接器介绍_vpx连接器_水果里面有苹果的博客-CSDN博客
2.2 3U 板子数据

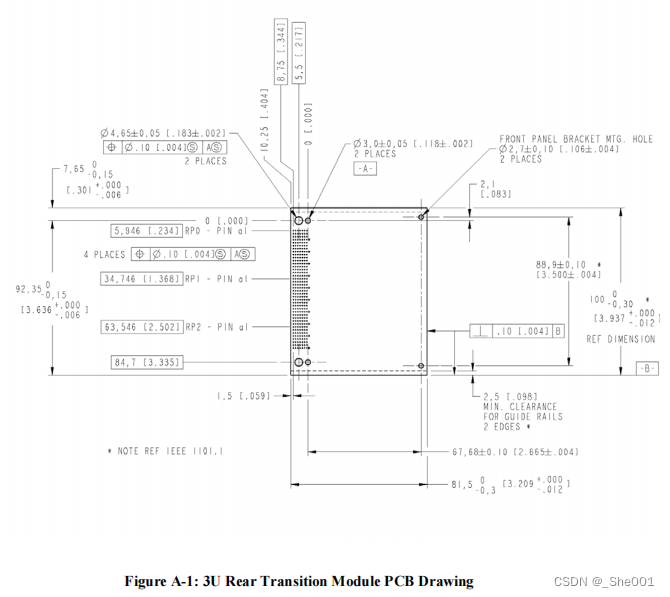

2.1.1 3U 模型的长宽数据 （这个在资源 的文件里面有）
2.1.2 3U 的VPX 插座安装情况
主板的VPX 插座 （从左到右） 序号 1 2 3 型号 1410189-3 1410187-3 1410187-3
背板（底板）VPX 插座（从左到右） 序号 1 2 3 型号 1410189-3 1410187-3 1410187-3

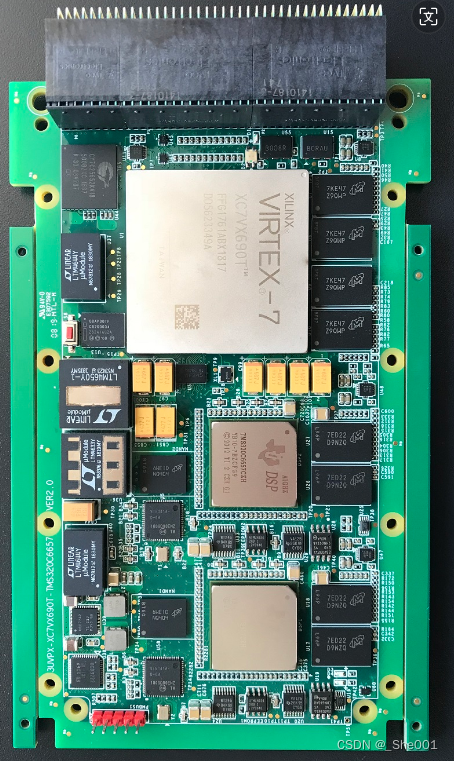

主板图片 :
参考文章：3U VPX XC7VX690T计算处理板-CSDN博客
3. VPX 型号 1410189-3 介绍

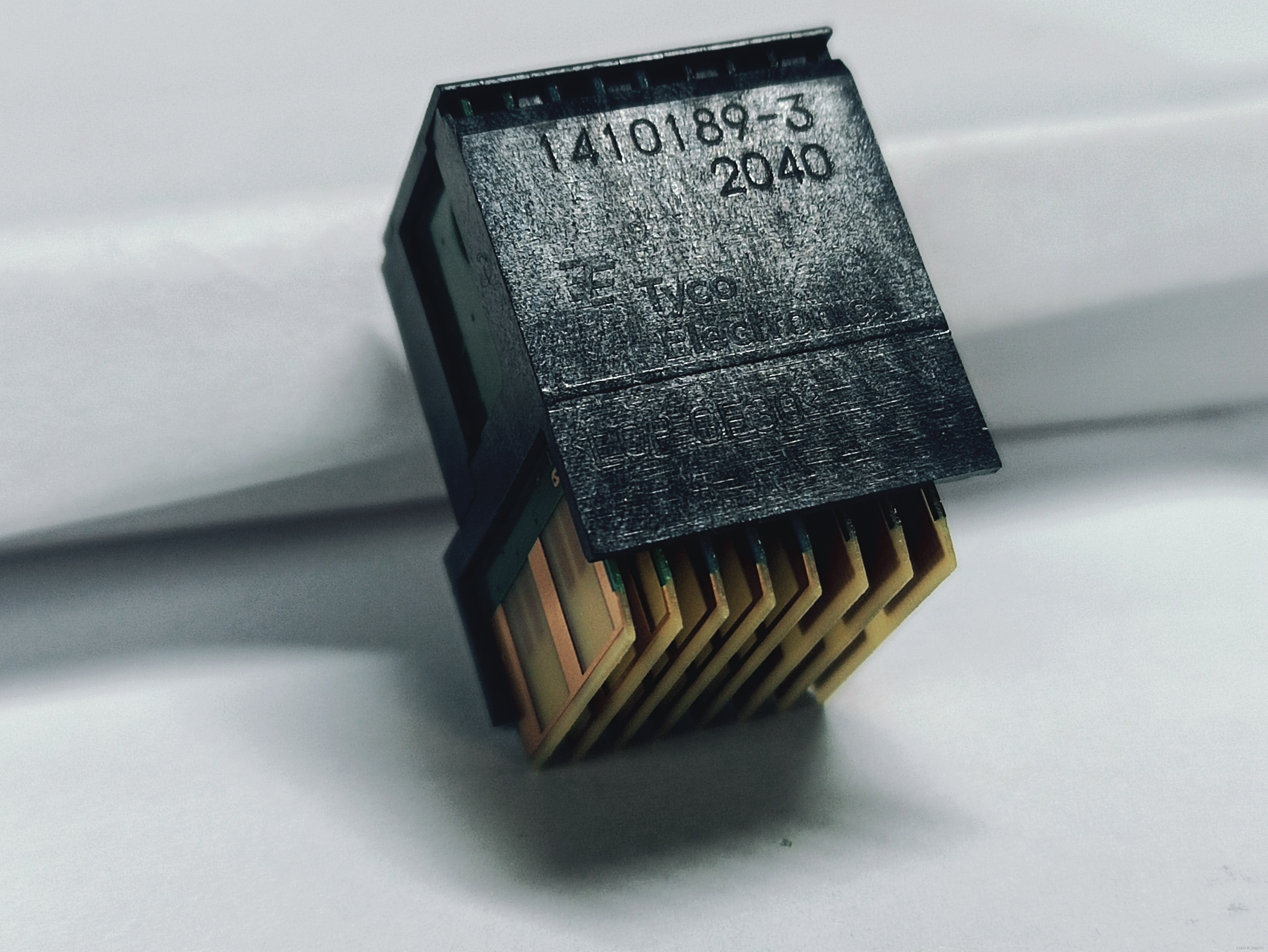

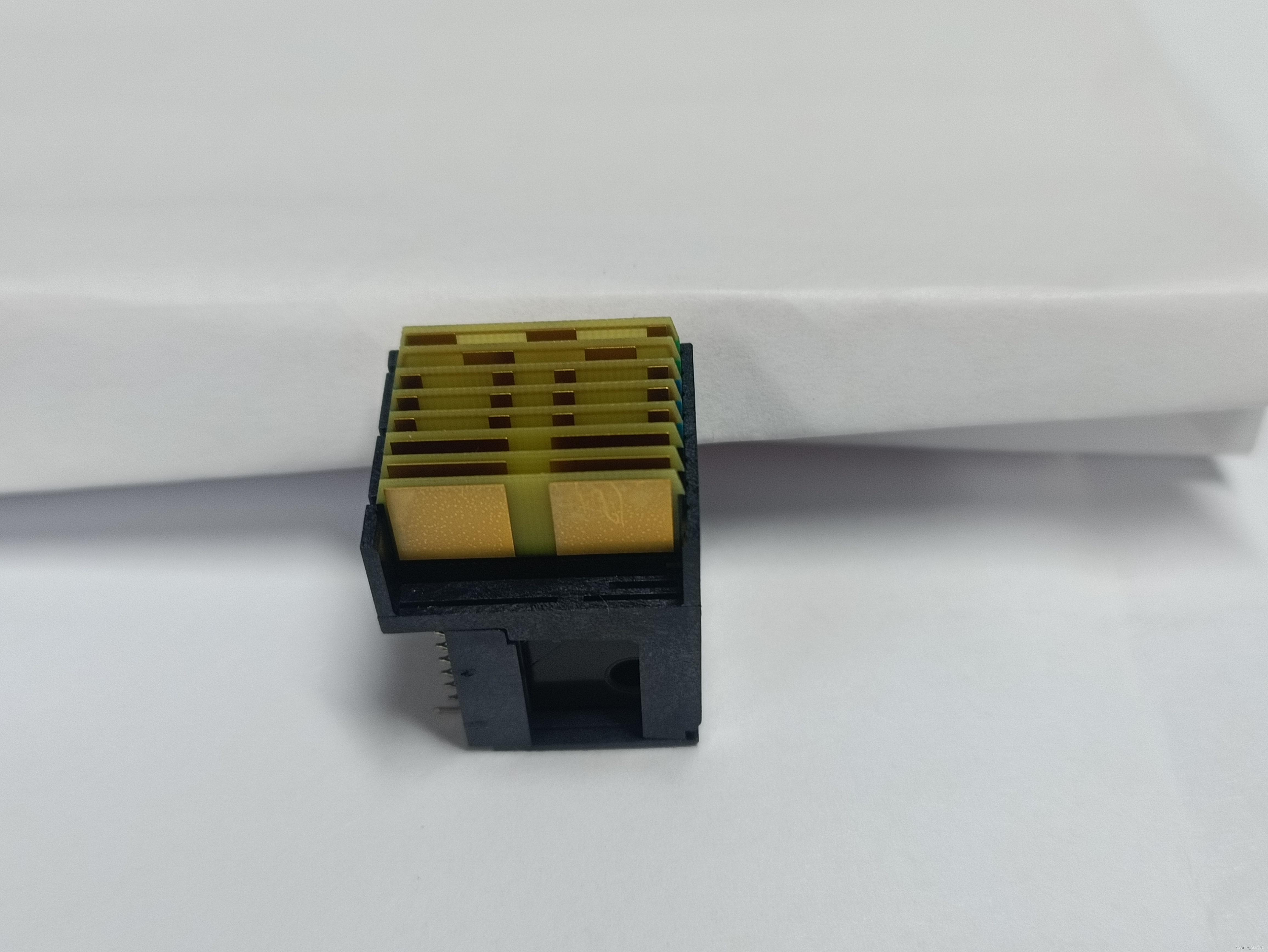

3.1 VPX 1410189-3 图片

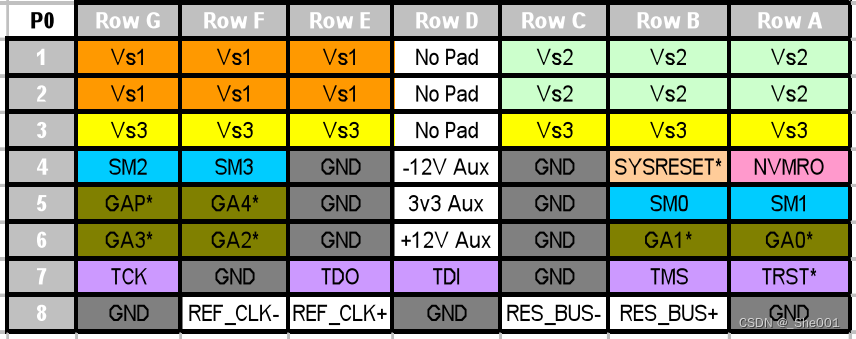

3.2 VPX 1410189-3 引脚信号表 （大致是这样）
P 是主板， J 是底板
NO Pad 是没有连接
VS1 , VS2 ， VS3 是电压
看大佬的文章吧，我解释不清。
3.3 VPX 1410189-3 对应底板插座 VPX 1410186-1
3.4 VPX 1410189-3 的模型产品手册
4. VPX 型号 1410187-3 介绍

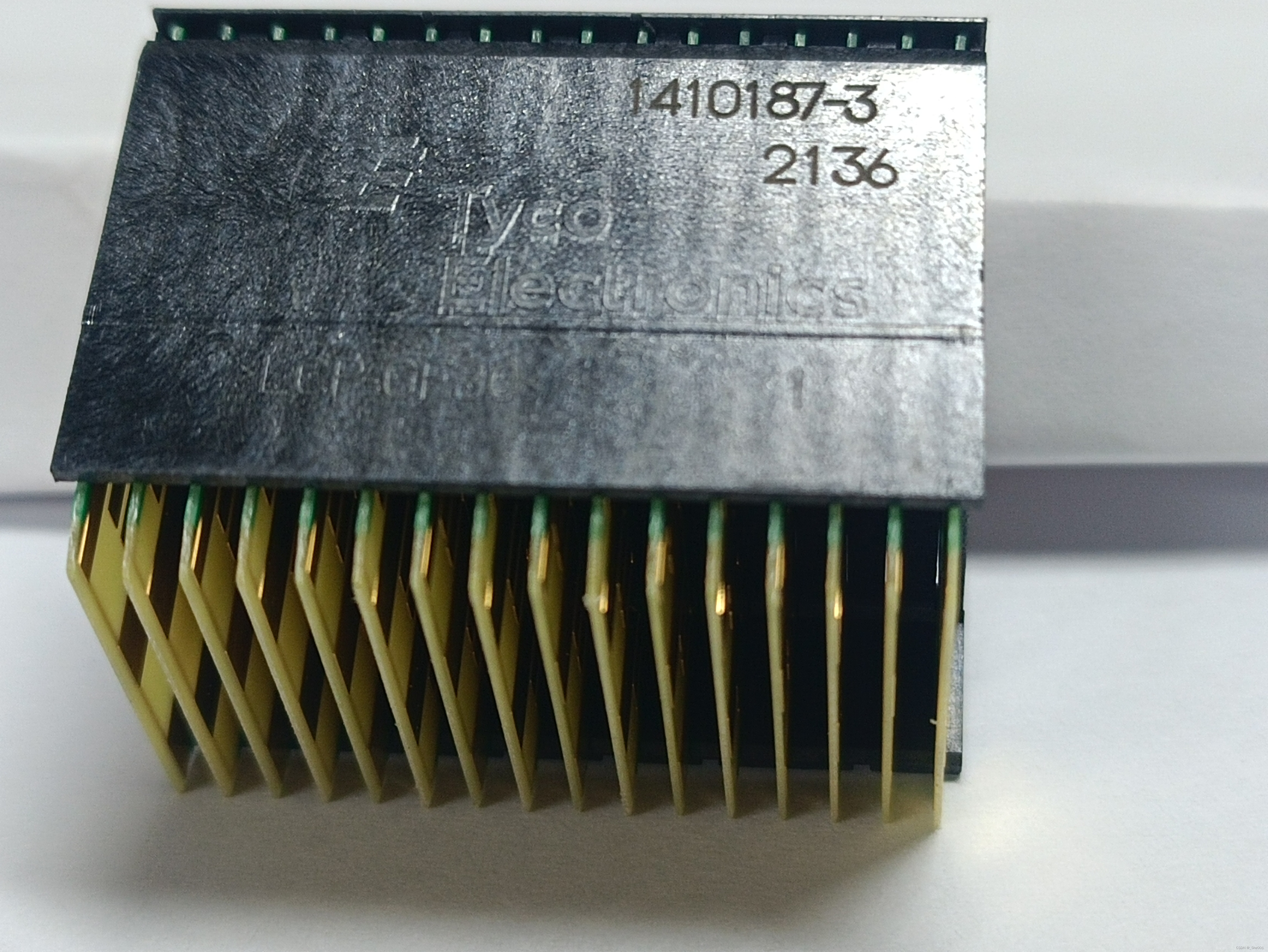

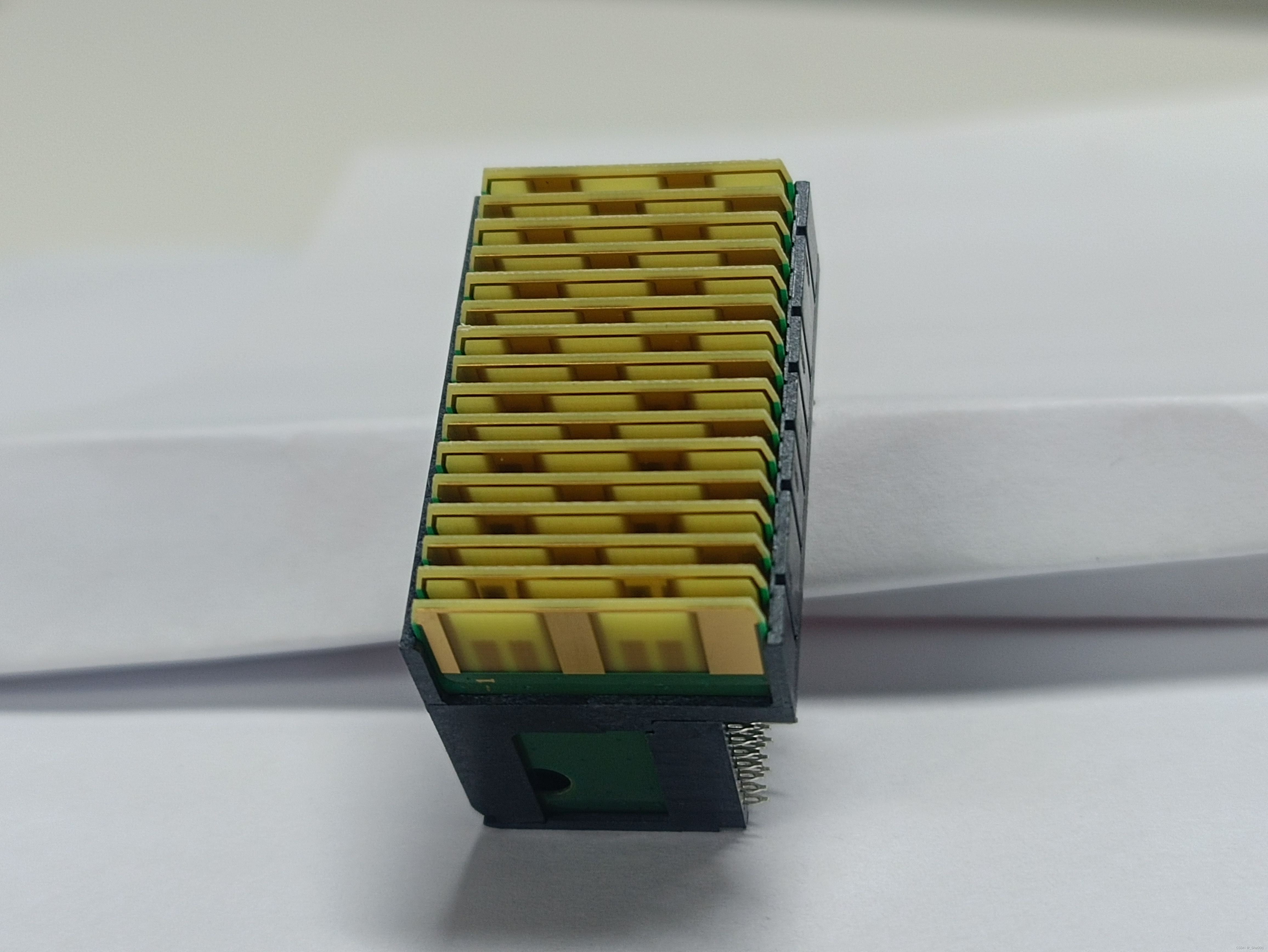

4.1 VPX 1410187-3 图片
4.2 VPX 1410187-3 的模型产品手册
5. VPX 1410186-1 介绍

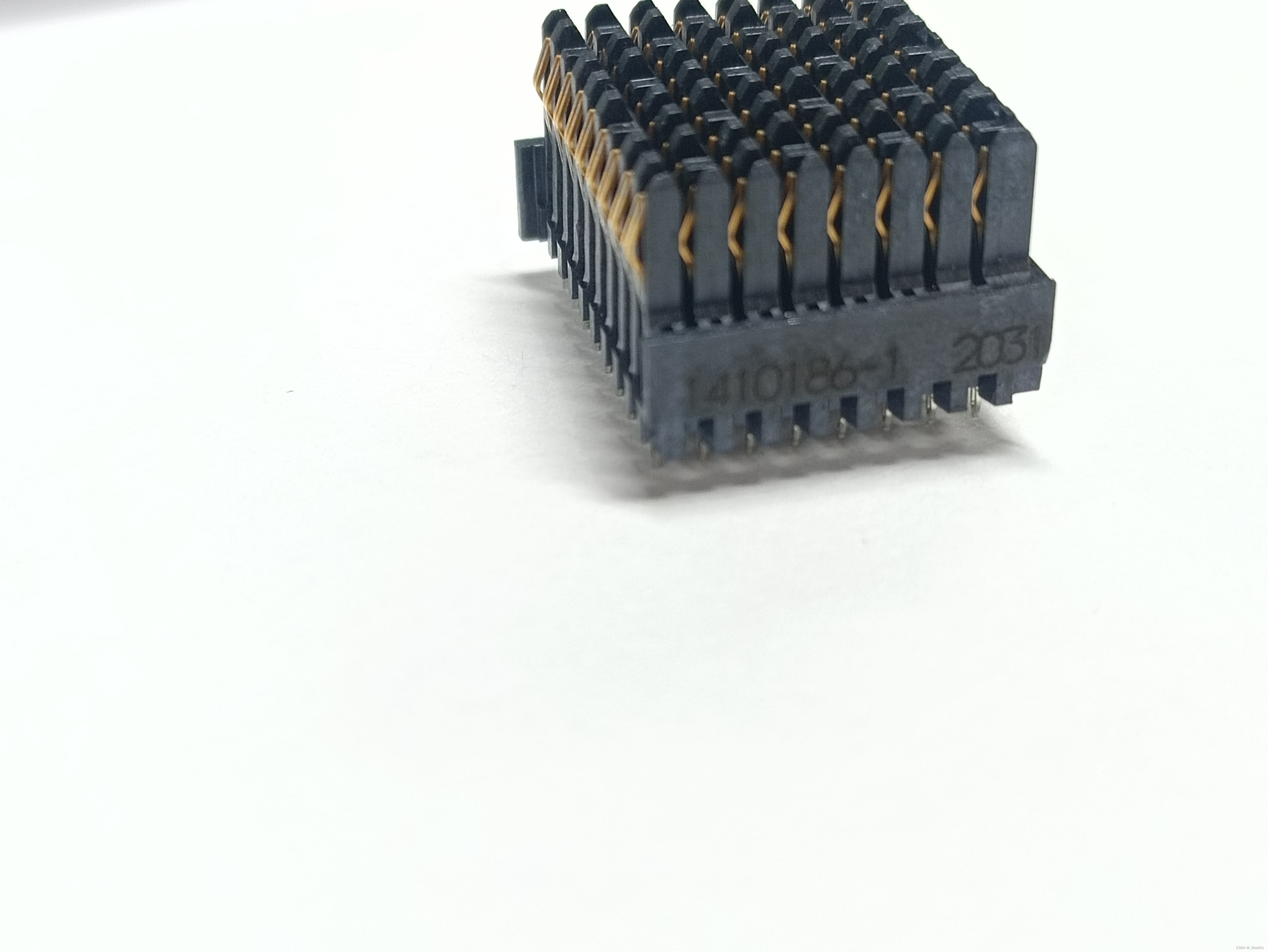

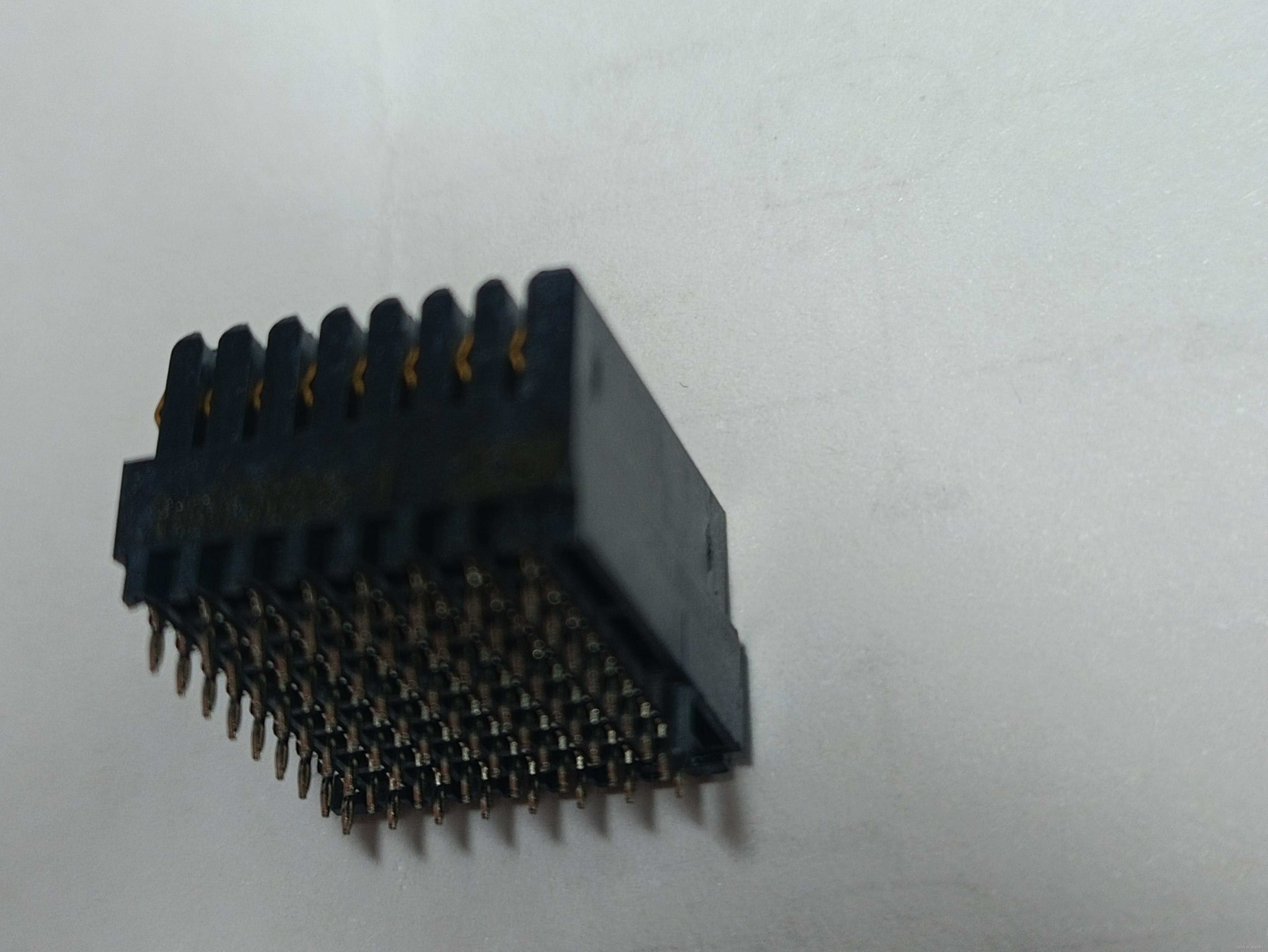

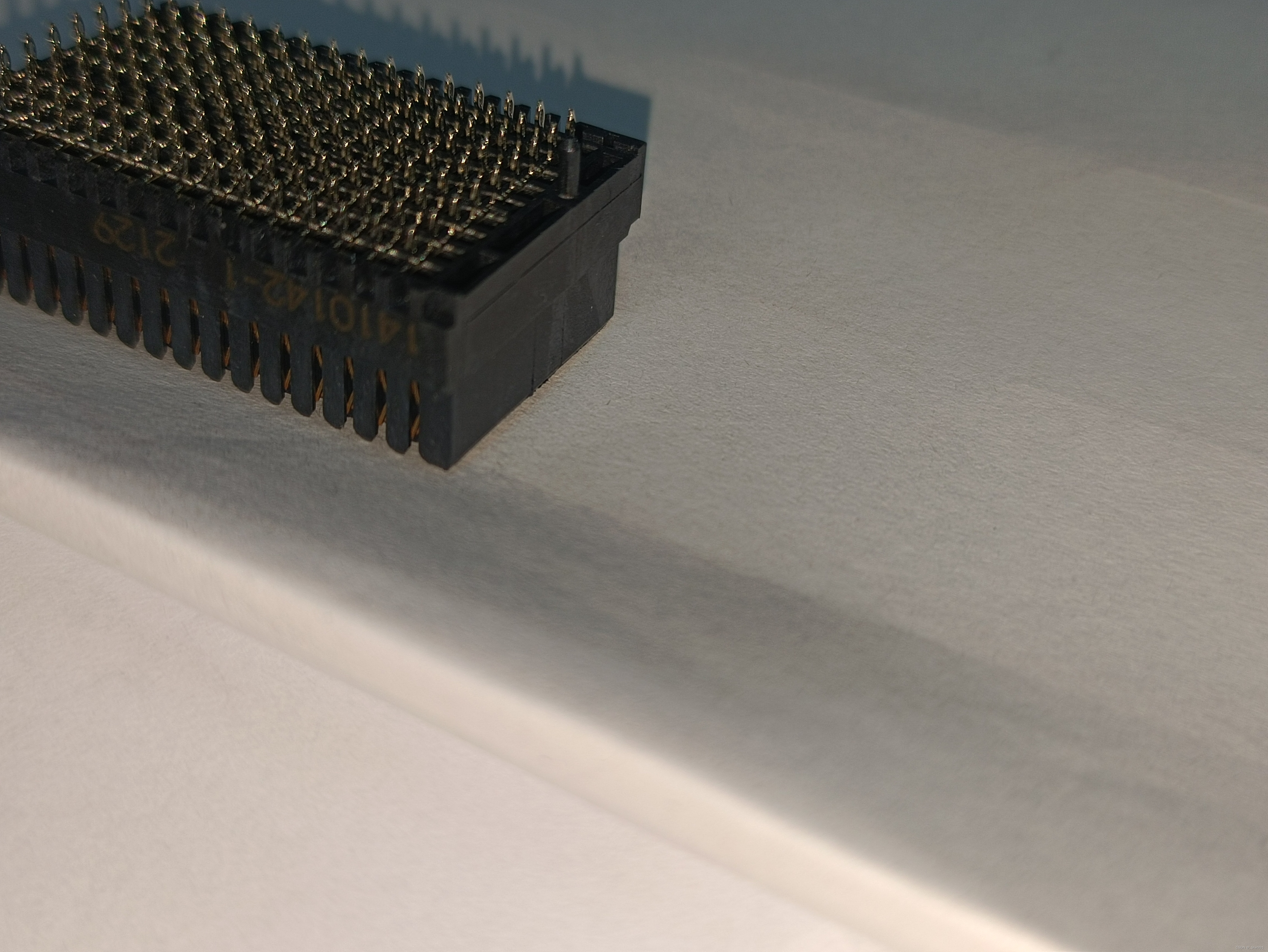

5.1 VPX 1410186-1 图片
5.2 VPX 1410186-1 的模型产品手册
6. VPX 1410140-1 介绍
6.1 VPX 1410140-1 图片 （之后补）
6.2 VPX 1410140-1 的模型产品手册
7. VPX 1410142-1 介绍
7.1 VPX 1410142-1 图片
7.2 VPX 1410142-1 的模型产品手册
8. VPX 相关文件在 资源里面
