硬件知识积累 DP 接口简单介绍以及 DP信号飞线到显示屏的问题

1. DP 接口的介绍

1. 定义与起源：
   • DP接口是由PC及芯片制造商联盟开发，并由视频电子标准协会（VESA）标准化的数字式视频接口标准。
   • 它的设计初衷是为了取代传统的VGA、DVI和FPD-Link（LVDS）接口，以满足日益增长的高分辨率、高带宽视频传输需求。
2. 主要功能：
   • 视频传输：DP接口主要用于连接视频源与显示器等设备，支持高达8K分辨率的视频输出。
   • 音频传输：除了视频信号，DP接口还支持音频信号的传输，使得用户可以通过一个接口同时实现视频和音频的连接。
   • 数据传输：DP接口还具备数据传输能力，可以携带USB和其他形式的数据，为用户提供更为丰富的功能体验。
3. 版本与特性：
   • DP接口有多个版本，包括DP1.0、DP1.1、DP1.2、DP1.3、DP1.4等。随着版本的升级，DP接口在支持的分辨率、刷新率、颜色深度、音频格式等方面都有所提升。
   • 例如，DP1.2版本可以支持4K分辨率、60Hz刷新率、16位色深，同时还能够支持多流（multi-stream）技术，通过同一个端口输出多个独立的视频流。
   • 目前最新的DP1.4版本最高可支持32.4Gbps带宽，足以满足各种高质量视频、游戏等应用的需求。
4. 主要特点：
   • 高带宽：DP接口具有极高的带宽，可以传输高分辨率、高刷新率的视频信号。
   • 多功能性：DP接口不仅支持视频和音频的传输，还支持数据传输，功能丰富。
   • 热插拔：DP接口支持热插拔功能，允许用户在设备运行时连接或断开接口，无需重新启动计算机或显示设备。
   • 小型连接器：DP接口使用小型的连接器，相比于DVI和VGA接口的较大连接器更为紧凑，方便使用，并且支持更薄的设备设计。
   • 兼容性：DP接口兼容多种转接器和适配器，可以与其他接口标准（如HDMI、DVI）进行互连。
5. 应用场景：
   • DP接口通常被用于高端的专业显示设备，如电影院的投影仪、专业图形工作站等。由于其高品质、高分辨率、高带宽等优点，DP接口在高端专业领域得到了广泛应用。
6. 优势：
   • DP接口通过主动或被动适配器可以与传统的HDMI和DVI接口向后兼容，这使得用户能够轻松地将DP接口与其他设备连接。
   • DP接口的高带宽和多功能性使得用户可以通过一个接口实现视频、音频和数据的传输，从而简化连接和减少线缆混乱。

总之，DP接口是一个功能强大、灵活多用的数字式视频接口标准，为用户提供了高质量的音视频传输和数据传输体验。

参考文章：文心一言 (baidu.com)

---

---

2. DP的引脚定义

1. 了解专业术语 DFP,UFP,

DFP（Downstream Facing Port）**是指下行方向的端口，通常理解为Host

UFP（Upstream Facing Port）**是指上行方向的端口，通常理解为Device

---

2.. 大家熟知的DP 接口定义是指DFP 接口定义，如下图所示

DFP 端（主机） DP引脚定义表 -- 功能分析

PIN	信号名称	功能
1	DP_L0_P	传输数据
2	GND	接地
3	DP_L0_N	传输数据
4	DP_L1_P	传输数据
5	GND	接地
6	DP_L1_N	传输数据
7	DP_L2_P	传输数据
8	GND	接地
9	DP_L2_N	传输数据
10	DP_L3_P	传输数据
11	GND	接地
12	DP_L3_N	传输数据
13	set_13	下拉信号
14	set_14	下拉信号
15	AUX_CH_P	传输数据
16	GND	接地
17	AUX_CH_N	传输数据
18	HOT_PLUG	热信号
19	DP_PWR_RETURN	电源反馈
20	DP_PWR	电源

A. 引脚13和14必须通过下拉装置接地。外部设备和电缆组件必须被设计为不依赖于来自这些引脚的低阻抗接地路径。
B.引脚20，PWR-Out，必须提供+3.3V±10%的最大电流为500mA，最小功率为1.5W，注意按照正常的DP 连接线标准   Dp 20 脚的电源通道是不连通的。

---

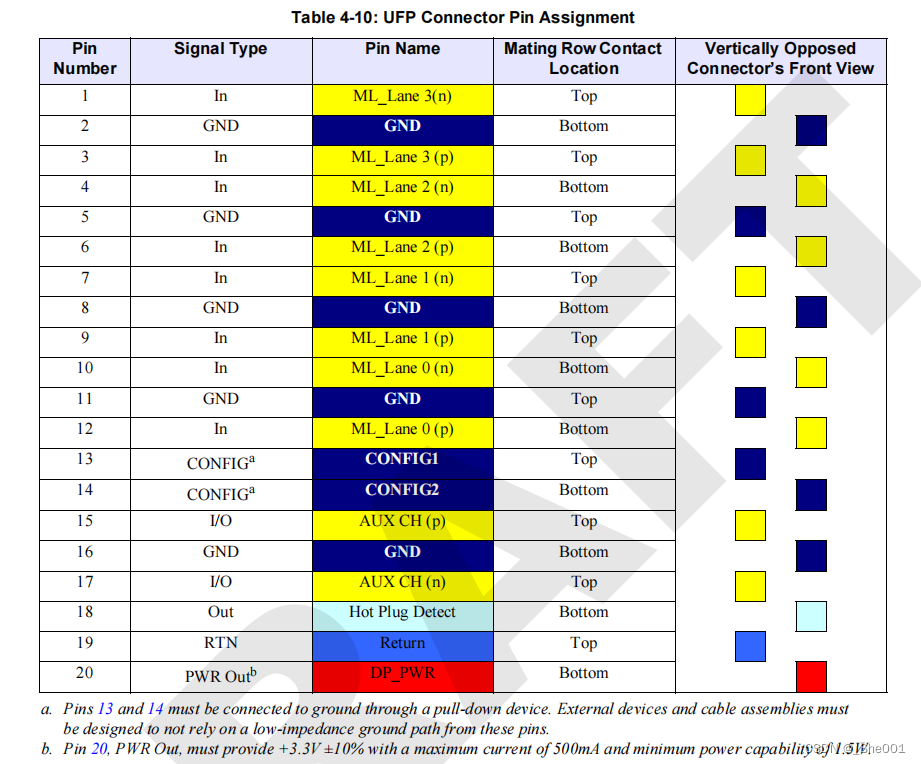

3.  DP接口   UFP端 接口定义

---

4. 两端的信号不一致，那是哪里把数据调换了？

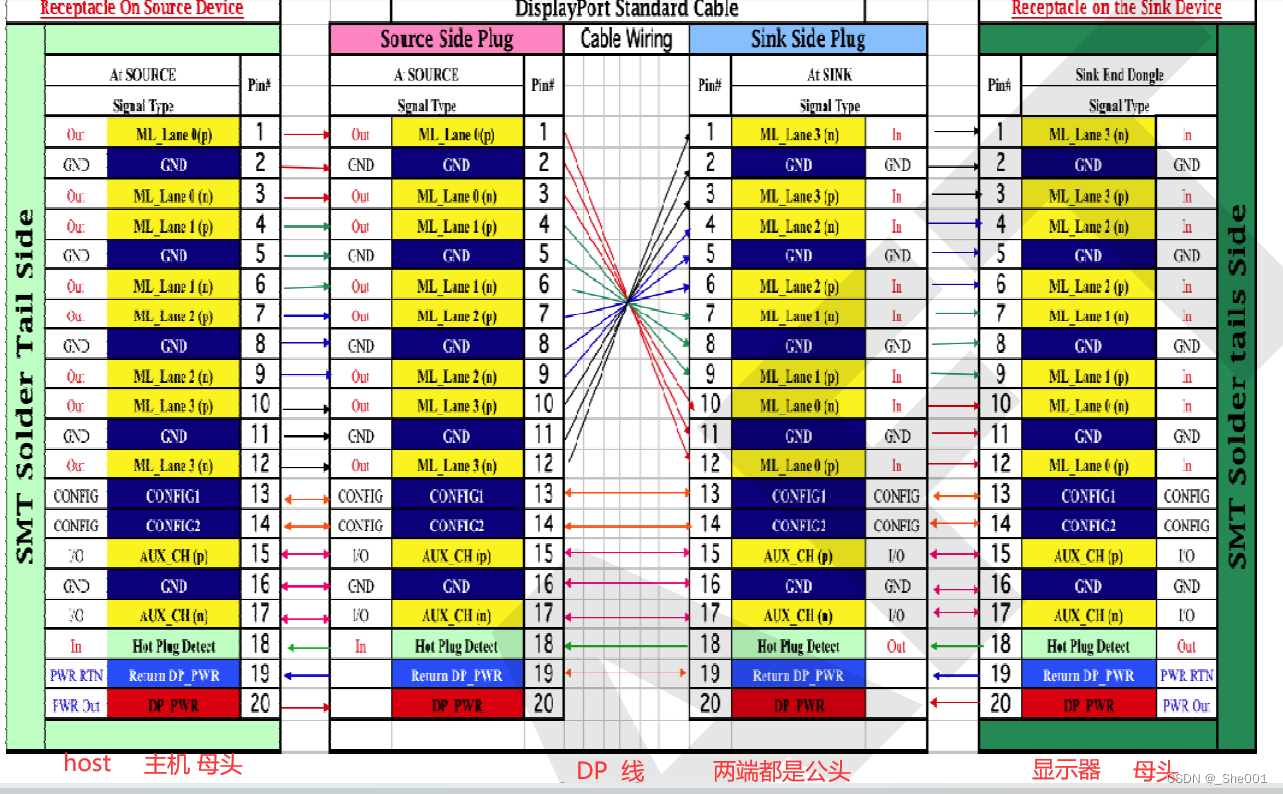

看下图可以知道，DP  线更换了数据。

可以看出  四组信号更换了位置，  DP 线的连接状态如下

公头1        状态       公头2
1脚             连通      12脚

2脚             连通      11脚

3脚             连通      10脚

4脚             连通      9脚

5脚             连通      8脚

6脚             连通      7脚

7脚             连通      6脚

8脚             连通      5脚

9脚             连通      4脚

10脚             连通      3脚

11脚             连通      2脚

12脚             连通      1脚

13脚             连通      13脚

14脚             连通      14脚

15脚             连通      15脚

16脚             连通      16脚

17脚             连通      17脚

18脚             连通      18脚

19脚             连通      19脚

20脚            不连通      20脚

参考文章：CC、UFP、DFP、DRP分别代表什么意思 - 与非网 (eefocus.com)

参考文章：USB Type-C引脚解析 && CC、DFP、UFP、DRP用途解析_typec的cc1和cc2作用-CSDN博客

---

---

3. DP线中的5根GND 线只接一根是否可以显示？

1. 遇到的问题：DP线中的5根GND 线只接一根是否可以？

又可以变成问题： 主机的DP 母头接口中5个GND信号是否相连，显示器的DP接口中5个GND信号是否相连。

解决过程：

A.把一根好的DP 线剪成两段拿出其中一段,把其中 5根GND 信号线挑出来， 那一段线的DP插头连接DP显示器的接口。

B. 测量，使用万用表蜂鸣档测量 5根GND线 是否相通，结果是GND信号相同的。

C. 测量，主机DP 母座的 2脚，5脚，8脚，11脚，16脚，是否两两相通。结果是 相通的。

D. 之后也测试过Dp 线只连接一根GND 也是可以显示的。

---

---

4. PCB 板DP 信号线飞线连接DP 显示器的方法

1. 剪断一根标准的DP 线。取其一端。（注意线长）

2. 把中间剪断那一端的线的定义测量出来。 测量方法：使用万用表  一端连接散线  一端连接Dp 公头测出线的定义。

3. 把PCB板DP 需要飞线的焊点定义准备完整。

4. 如下图/表所示来飞线：  (有些信号不需要连接)

PCB 信号	是否需要连接	DP公头 （几脚）
DP_L0_P	连接	12
GND	连接	11
DP_L0_N	连接	10
DP_L1_P	连接	9
DP_L1_N	连接	7
DP_L2_P	连接	6
DP_L2_N	连接	4
DP_L3_P	连接	3
DP_L3_N	连接	1
DP_AUX_P	连接	15
DP_AUX_N	连接	17
Hot  Plug	连接	18

5. DP 公头插入显示器接口。
