ARM 异常返回地址

armv7-a armv8-a linux5.15

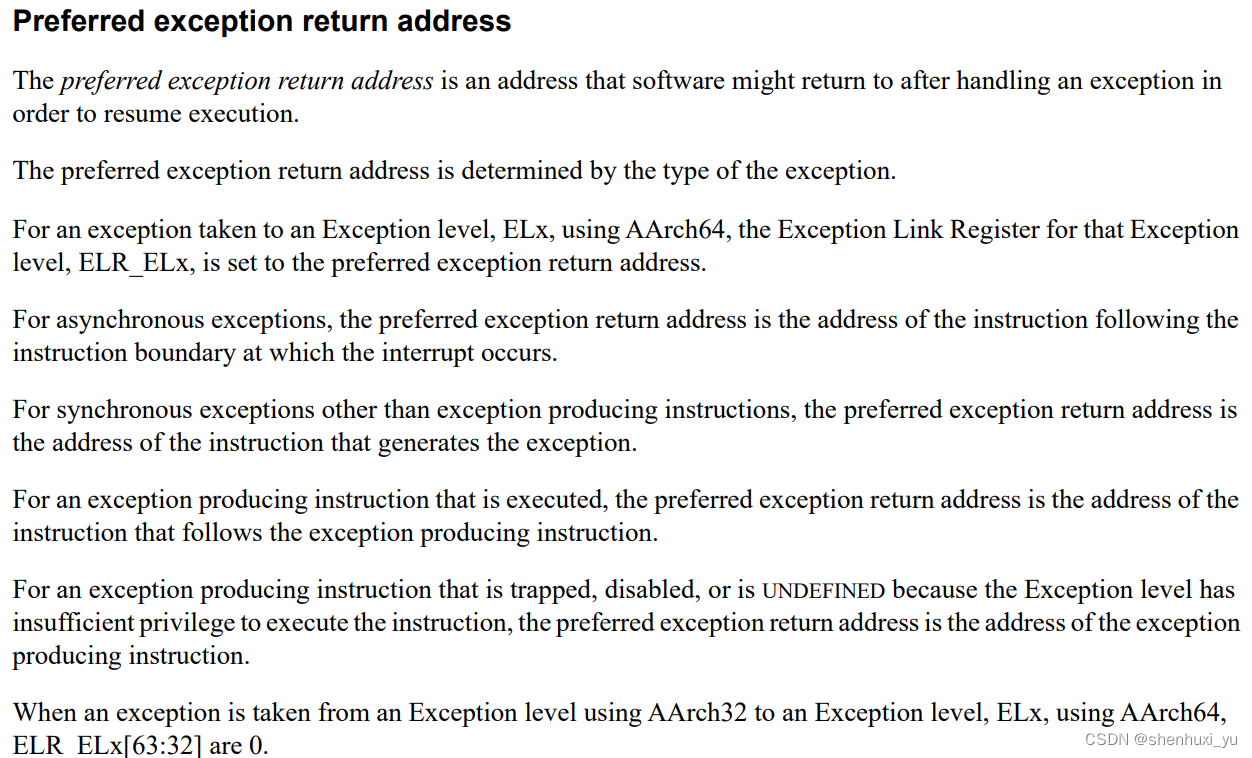

Preferred exception return address

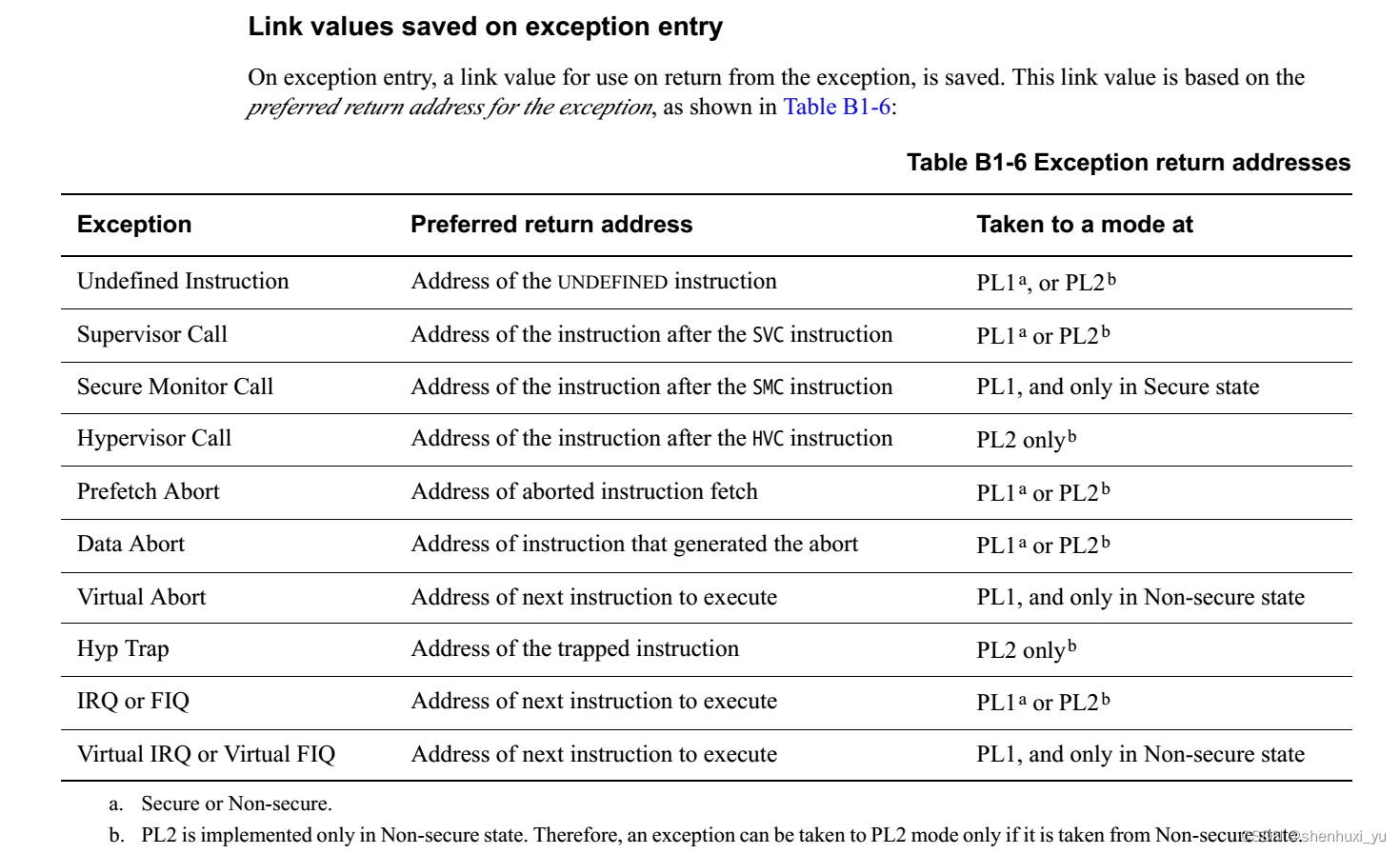

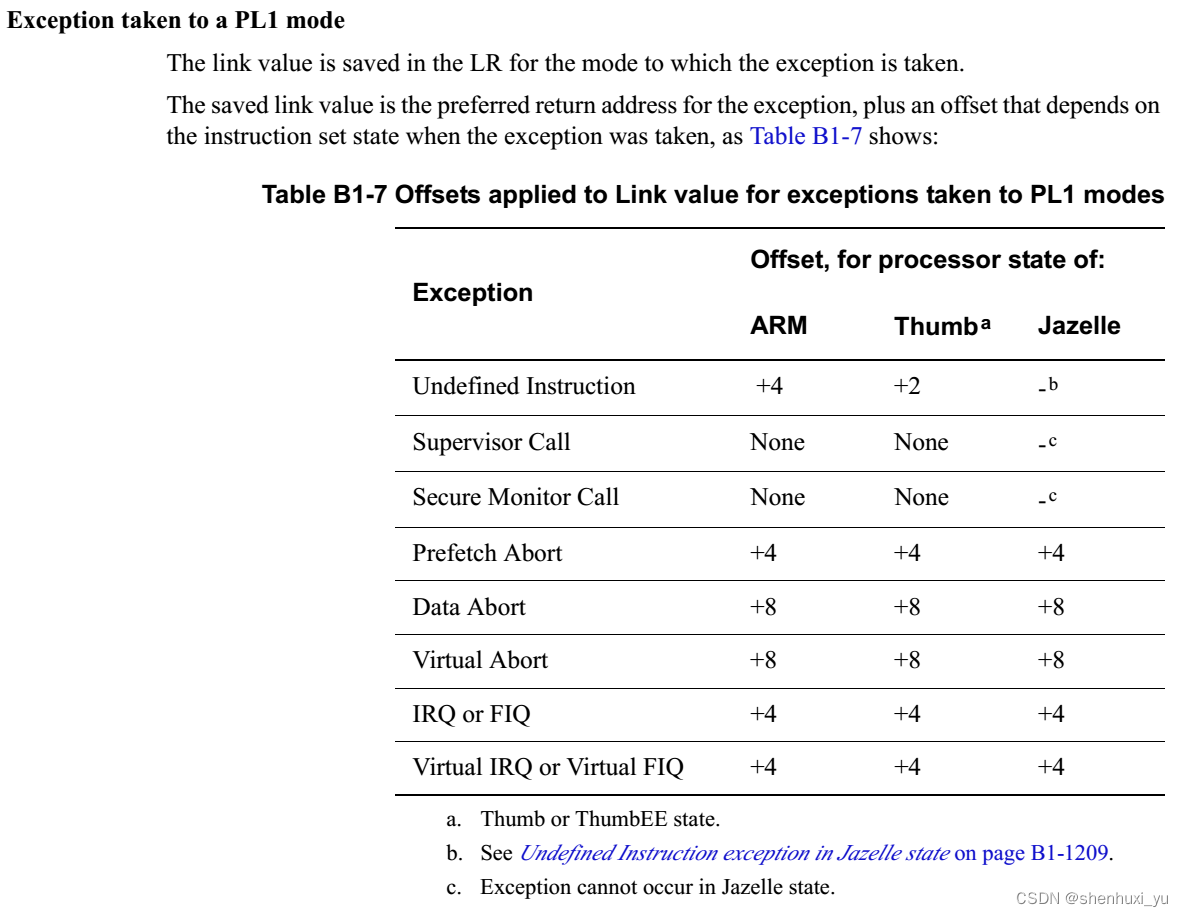

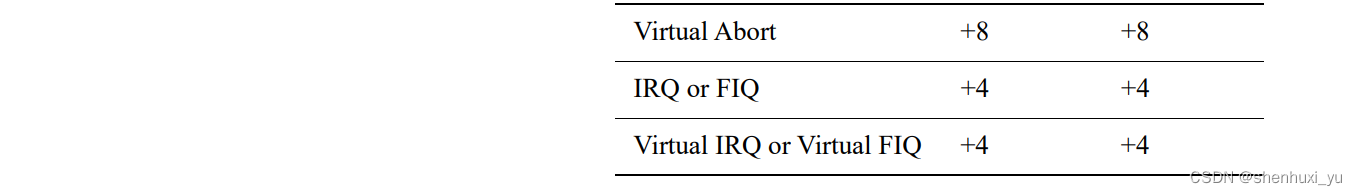

armv7 exception return address correction

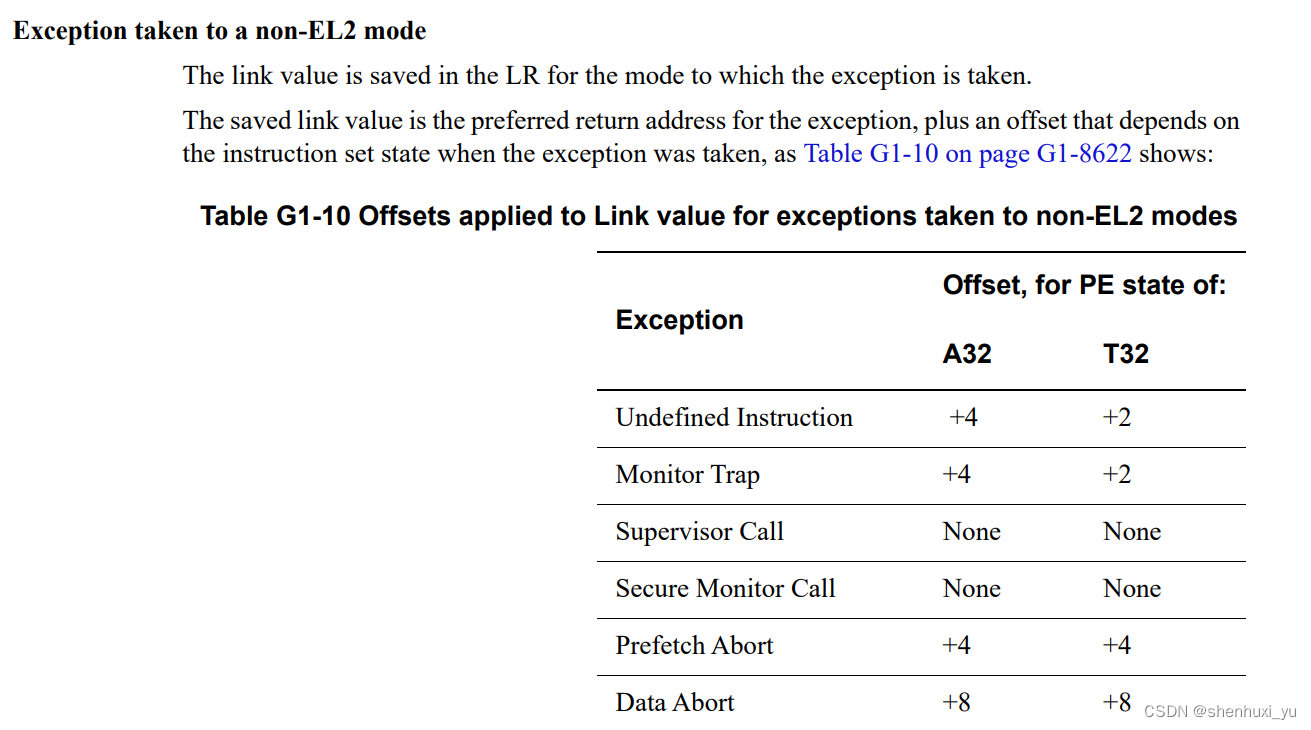

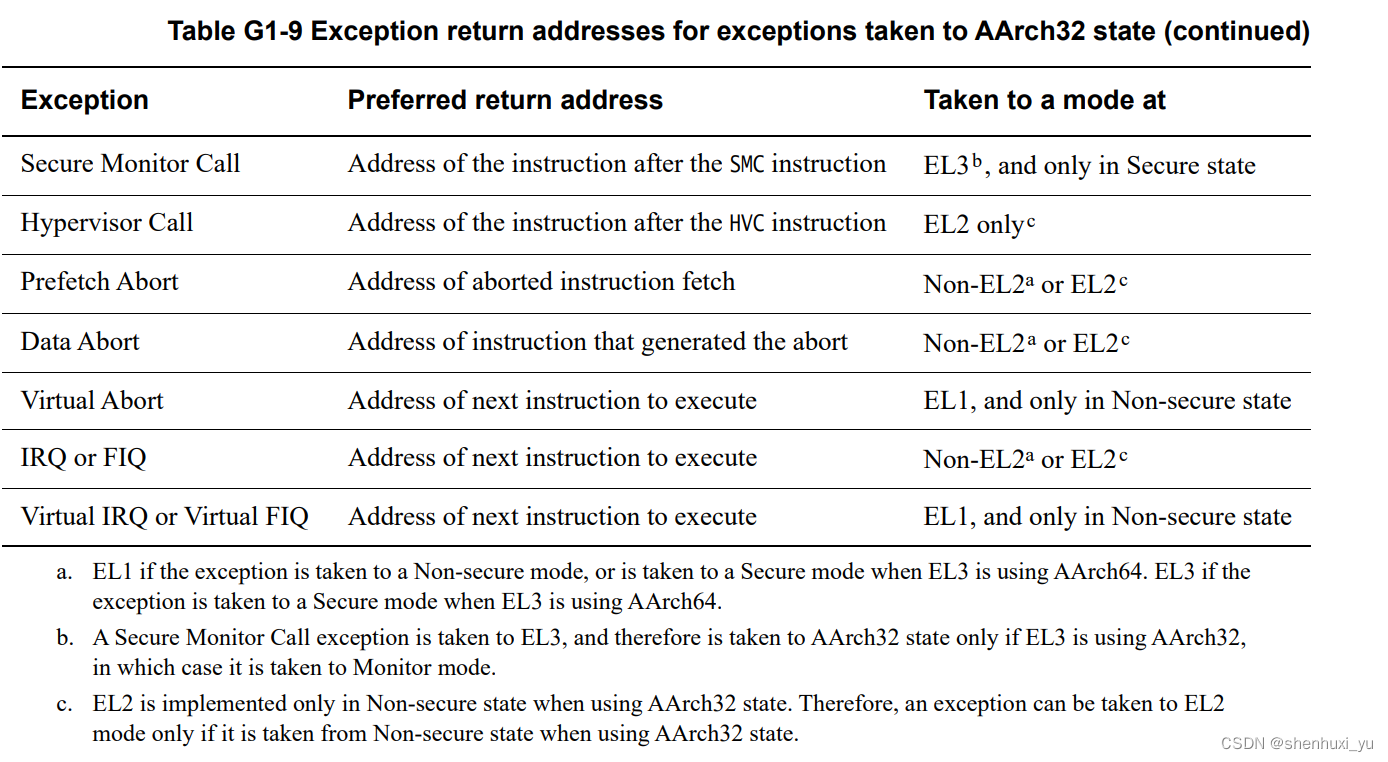

armv8-32  exception return address correction





 armv8-64 没有查到link value offset表

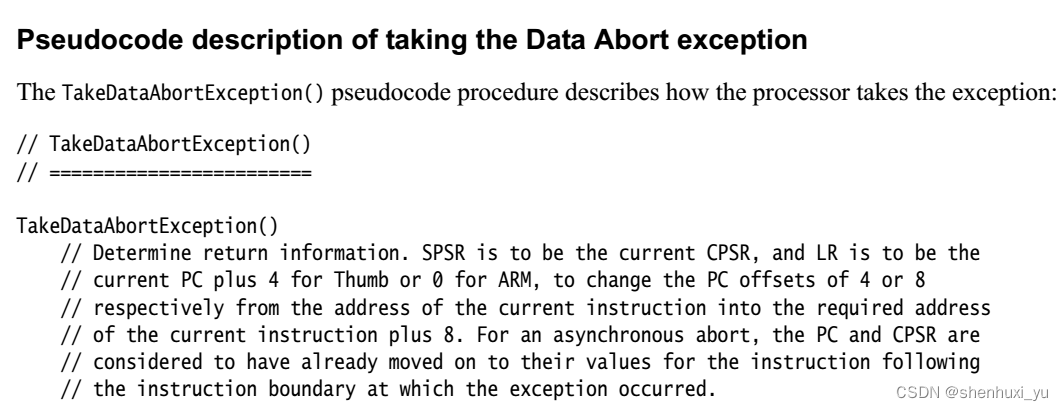

arm32 data abort exception为例

		周期1	周期2	周期3	周期4	周期5
指令1	pc-8	取指	译码	执行			data abort发生在周期3，指令1正在执行
指令2	pc-4		取指	译码	执行
指令3	pc			取指	译码	执行
				abort

perferred address = 发生abort的那条正在执行的指令

link offset 因为指令流水线导致的偏移，如上图发生abort时，PC=perferred address + 8

abort处理完成后的要返回到发生abort的那条perferred address指令，即pc-8地址的指令

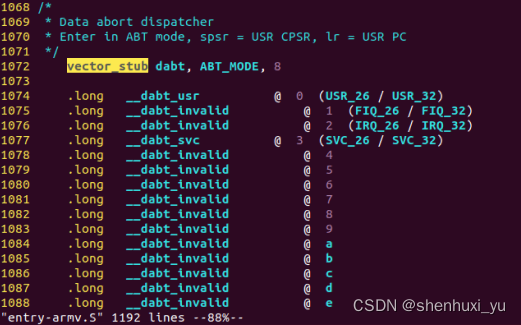

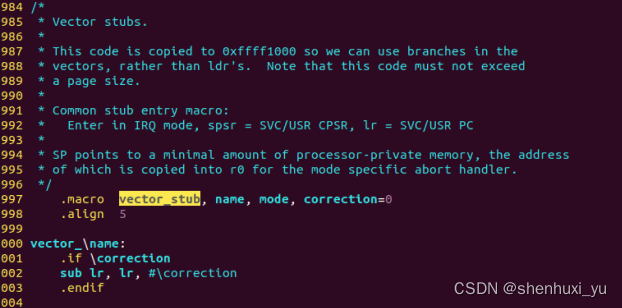

从armv7的exception entry代码能看到进入exception handler之后的第一件事就是lr correction

armv8-64 automatically lr correction

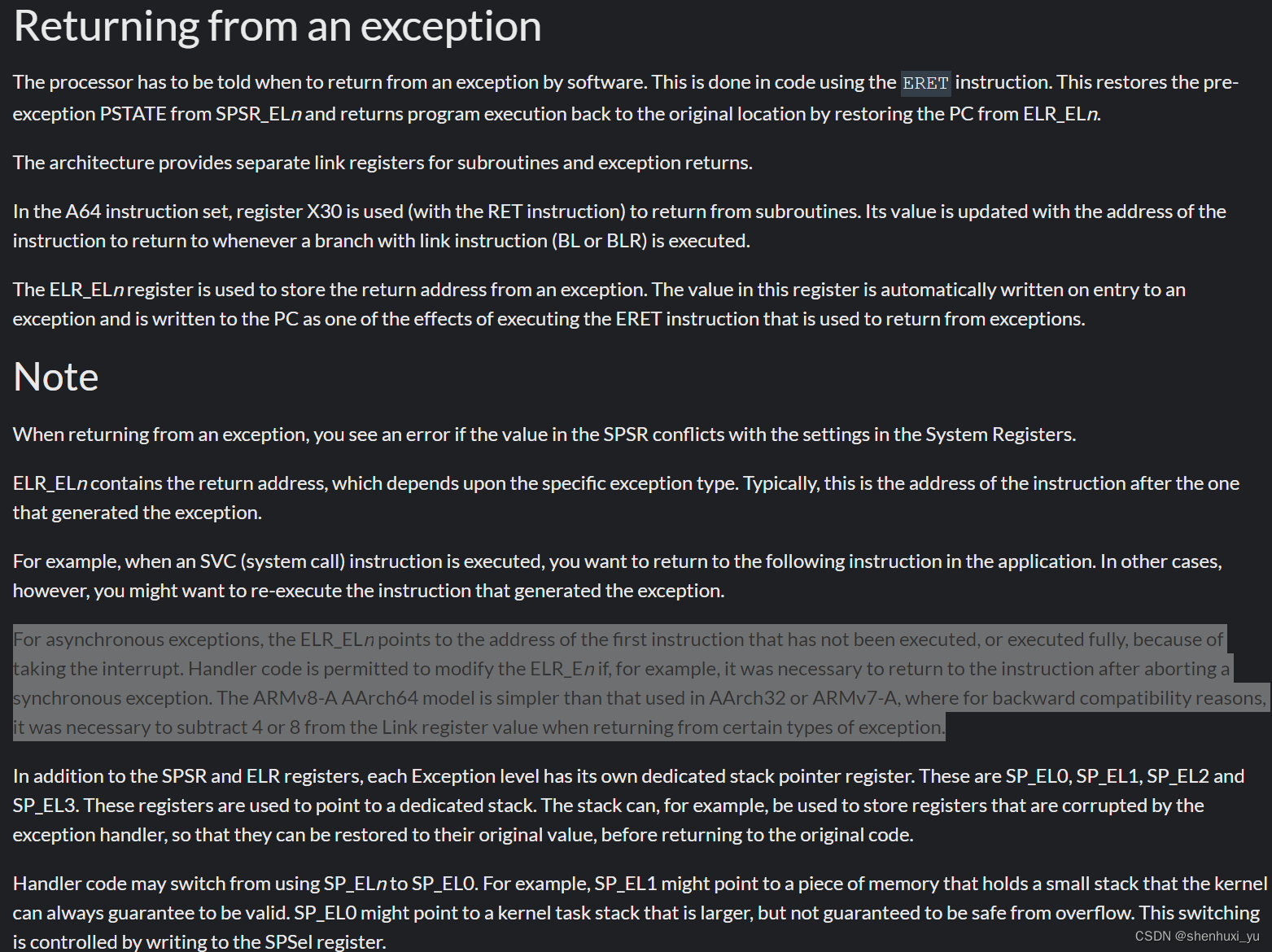

查看linux arch/arm64中的代码没有查到exception entry的时候elr_el1 correction，以为是自己没查到，qemu + armv8-64做实验 断点el1h_64_sync然后单步到kernel_exit,用info reg查看elr_el1的值也都一直保持不变。直到看到arm developer里的这段描述，armv8-64是eret的时候硬件自动执行了lr correction工作
