mesa库的模块功能和关系详述

已于 2022-12-03 10:47:00 修改
阅读量1.4k 收藏 4
点赞数 1
分类专栏： OpenGL-mesa实现详解 文章标签： 图形渲染 驱动开发
于 2022-12-01 16:35:43 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/shenjunpeng/article/details/127935647
版权

技术关键词：mesa、OpenGL、meson

目录

前言：meson 构建系统

一、静态库列表（.a文件）

二、动态库列表（.so文件）

三、模块关系

前言：meson 构建系统

        在详述mesa模块功能和关系前，先来说下如何分析mesa的模块和关系。很简单，熟悉mesa的构建系统：meson。meson 是一个生成 ninja 文件的构建系统，不同的构建系统有不同的语法，但万变不离其宗：程序的编译、链接。通过跟踪分析meson.build里的static_library、executable、shared_library生成目标文件的语句，就可以把整个模块关系图梳理出来。

一、静态库列表（.a文件）

库名称库功能库详细描述
libglx实现linux系统上的render context创建与管理类似于windows上的wgl。负责linux平台上的一些可新概念的的初始化和管理，如display、screen、context
libmesa用户态gl*函数的入口库，维护opengl 状态
libloader负责后端驱动加载

提供环境变量、dri配置文件、pci id、 device driver四种加载方式

libloader_dri3_helperdri3 扩展的实现

对接使用xserver的dri3+present扩展进行送显

libdrilinux dri的支持

gallium frontends

lib***显卡厂商的用户态驱动核心部分，负责组织硬件接收的数据

gallium driver。例如ADM的radeonsi，则生成的库就是libradeonsi.a

lib***winsys负责对接linux内核驱动

gallium winsys,封装与操作系统相关的内容

二、动态库列表（.so文件）

库名称库功能库详细描述
libGLgl的初始化库由libglx.a、libloader.a、libloader_dri3_helper.a组成，负责初始化gl，加载后端驱动
libEGLegl库负责egl的具体api规范的实现
libglapigl函数的dispatch库负责gl函数的入口分发
libgbmgraph buffer manager，统一bo的管理该库是想统一设备内存的管理，提供一个统一的与后端驱动无关的存储管理接口
libgallium_dri厂商实现的后端驱动由libdri.a、lib***.a、lib***winsys.a组成，厂商的用户态驱动

三、模块关系

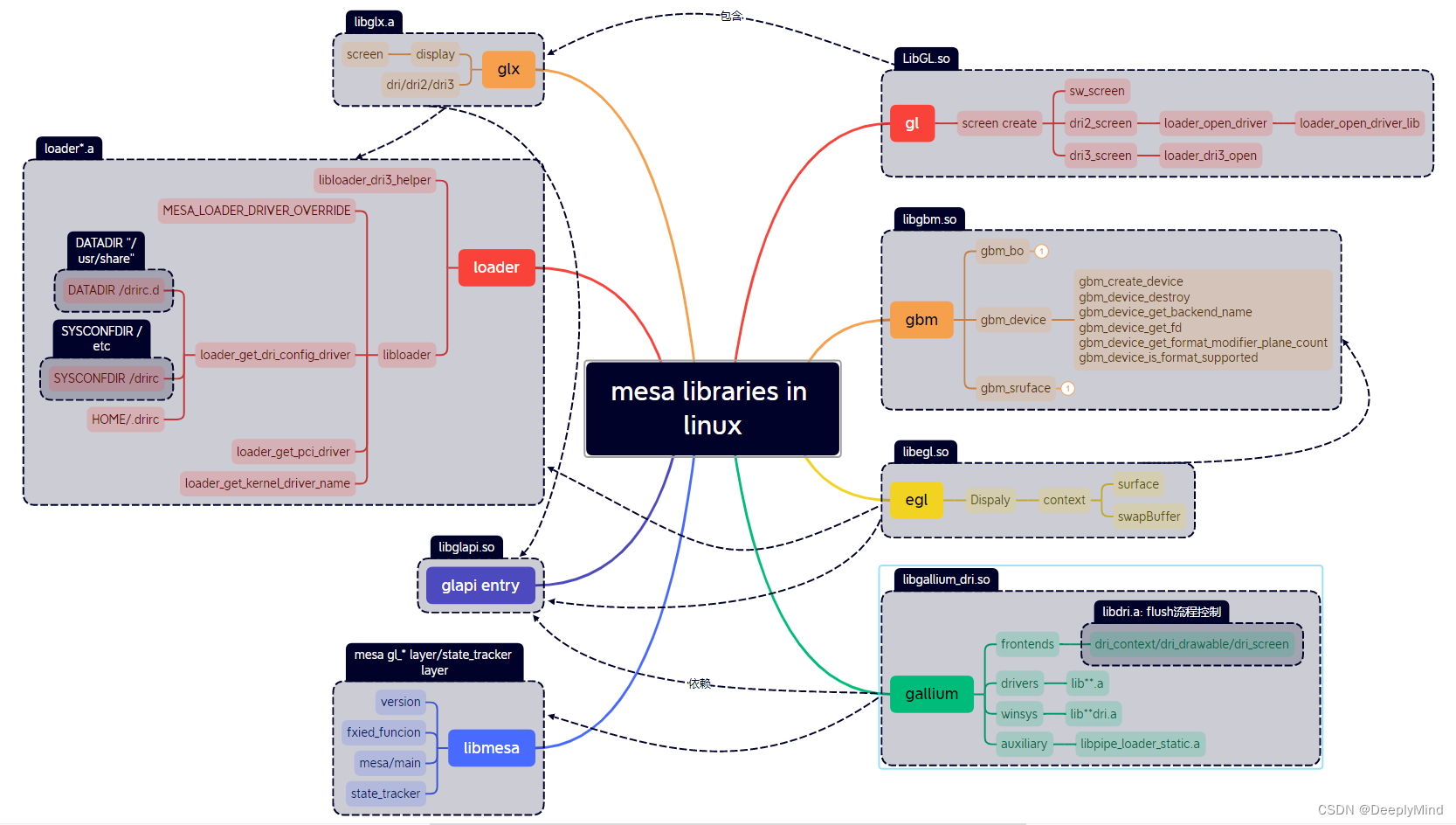

一图胜千言。模块关系图如下，该图罗列了mesa的核心模块的包含和依赖关系。本图在上一篇文章mesa 概述中也有涉及，但该图给出了更多的模块内部的细节。后续内容会也会看到该类似图，但每次出现，都会有新内容。

mesa 模块关系图
