sas协议-XL状态机2

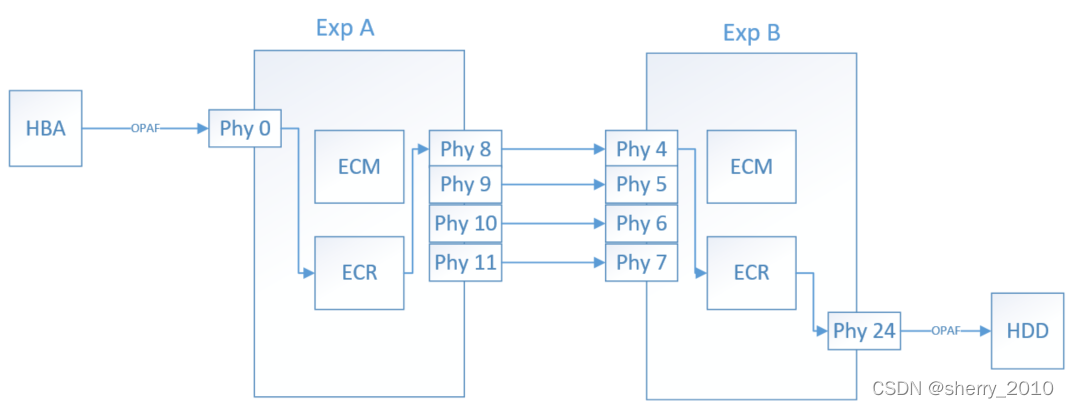

本文讲述HBA是怎么打开一个链路的过程，我画了一个图，如下，后面会根据该图进行XL状态机进行理解；

 1. 相连的phy之间进行速度协商，IDAF交换之后，收到link ready的信号，均处于Idle的状态；

在这个状态下，phy向ECM一直重复发送Idle request.

2. 当HBA发送OPAF给phy0后，phy0的状态转换为Idle-->Request_Path

3. phy0（XL:Request_Path）在该状态时，向ECM发送request path的请求，ECM查找路由表，并根据目标phy8的状态，返回仲裁信息；

        会有如下仲裁信息

        a. Arbitrating(Normal)

        b. Arbitrating(Waiting on partial)

        c. Arbitrating(Blocked On Partial)

        d. Arbitrating(Waiting On Connection)

        当该处于该状态的phy收到如上四个信息后，一方面需要指使transmitter重复的发送AIP()，一方面自己重复的反馈Phy Status()给ECM --（b,c,d的情况）

        同时，处于该状态的phy需要管理一个Partial Pathway Timeout timer；

该timer的用法如下：

        当收到Arbitrating (Blocked On Partial)后，必须初始化并启动；

如果在timer触发之前，收到了Arbitrating (Waiting On Partial) 或者Arbitrating (Waiting On Connection)，则停止该timer.

如果timer触发了，则需要告诉ECM，让ECM处理该timer触发的事件；

即向ECM发一个这样的请求，Partial Pathway Timeout Timer Expired request；

该状态的phy当接收到ECM返回的Arb Reject的时候，则根据Reject的类型，指示transmitter发送如下原语：

Arb Reject (No Destination)----------对应原语------->OPEN_REJECT (No Destination)

Arb Reject (Bad Destination)----------对应原语------->OPEN_REJECT (Bad Destination)

Arb Reject (Connection Rate Not Supported)----------对应原语------->OPEN_REJECT (Connection Rate Not Supported)

Arb Reject (Zone Violation)----------对应原语------->OPEN_REJECT (Zone Violation)

Arb Reject (Pathway Blocked)----------对应原语------->OPEN_REJECT (Pathway Blocked)

Arb Reject (Retry)----------对应原语------->OPEN_REJECT (Retry)

4.当经历了步骤三ECM的仲裁之后，phy0收到了ECM返回的Arb Won，则phy0的状态转换为：Request_Path-->Request_Open

5. phy0(Request_Open)， 该状态的作用是将OPEN帧透过ECR发向目标phy.

        该状态的phy一方面指使transmitter发送Idle, 一方面向ECR发送一个“Forward Open”的请求，ECR接收到这个请求之后，打开配置好的路由，让OPAF帧传送过到phy8.

        phy0干过这个事情之后，就进入Open_Confirm_Wait状态，顾名思义：打开等待确认的状态；

到此为止，phy0的状态历程为：

Idle->Request_Path->Request_Open->Open_Confirm_Wait

此时phy0会一直处于此状态，等待OPEN_ACCEPT或者OPEN_REJECT（调皮一下：即，是死是活要给个话）

等待的时候，还要忙碌如下两件事：

        1. 不断的重复的向ECM返回自己的phy状态，Phy Status(partial pathway)；

        2. 根据从ECR收到的Arb Status（来自于phy4向ECM仲裁时，返回给phy8的原语，phy8收到不同的原语，转化成不同的ArbStatus透过ECR发给phy0）信息不断的指使transmitter发送AIP -- 这点是可以展开的；不同的ArbStatus,对应不同的AIP原语；

OPAF的历程为：

HBA->phy0->phy8

当phy8[Idle]收到来自ECR的Forward Open indication之后，phy8的状态变化为：Idle->Forward_Open

phy8的历程为：

Idle->Forward_Open

下面我们结束对phy0的关注，将开始关注phy8的XL变化

5. 进入Forward_Open的phy8，指使transmitter将OPAF传送出去(即传送到phy4)； 此时的phy8不能处理PS_REQ（该源于的作用是让attached phy进入低电状态），如果收到PS_REQ，则指使transmitter传送PS_NAK.

(调皮一下~~ phy8心想：老子刚刚传送了OPAF，对端忙着呢，在建立链接呢，不要烦老子，老子不想让对端休眠)

一旦将OPAF传送出去，phy8即进入Open_Response_Wait状态.

梳理一下，到此为止，phy8的状态变化为：

Idle-->Forward_Open-->Open_Response_Wait

phy4加入战队....

phy4的状态变化会跟phy0的状态变化路线一致,做的事情也一致；

Idle->Request_Path->Request_Open->Open_Confirm_Wait

phy24的状态变化会跟phy8的状态变化一致，即：

Idle-->Forward_Open-->Open_Response_Wait

phy24也开始加入战队....

6.  到了这里，phy24将OPAF发向了HDD

7. HDD根据内部状态,由SL_CC状态机，返回OPEN_REJECT或者OPEN_ACCEPT；

从现在开始，我们开始梳理OPEN_ACCEPT/OPEN_REJECT回来的路程；

先发布一下...
