某大学ipv6和ipv4结合的校园网规划设计

目录
第 1 章 绪 论 4
1.1 课题背景 4
1.2 高校信息化建设的意义 4
1.3 课题任务 5
第 2 章 IPv6校园网系统架构分析与设计 5
2.1 IPv6 校园网的过渡方案分析 5
2.2 IP地址规划 5
2.3 路由规划 6

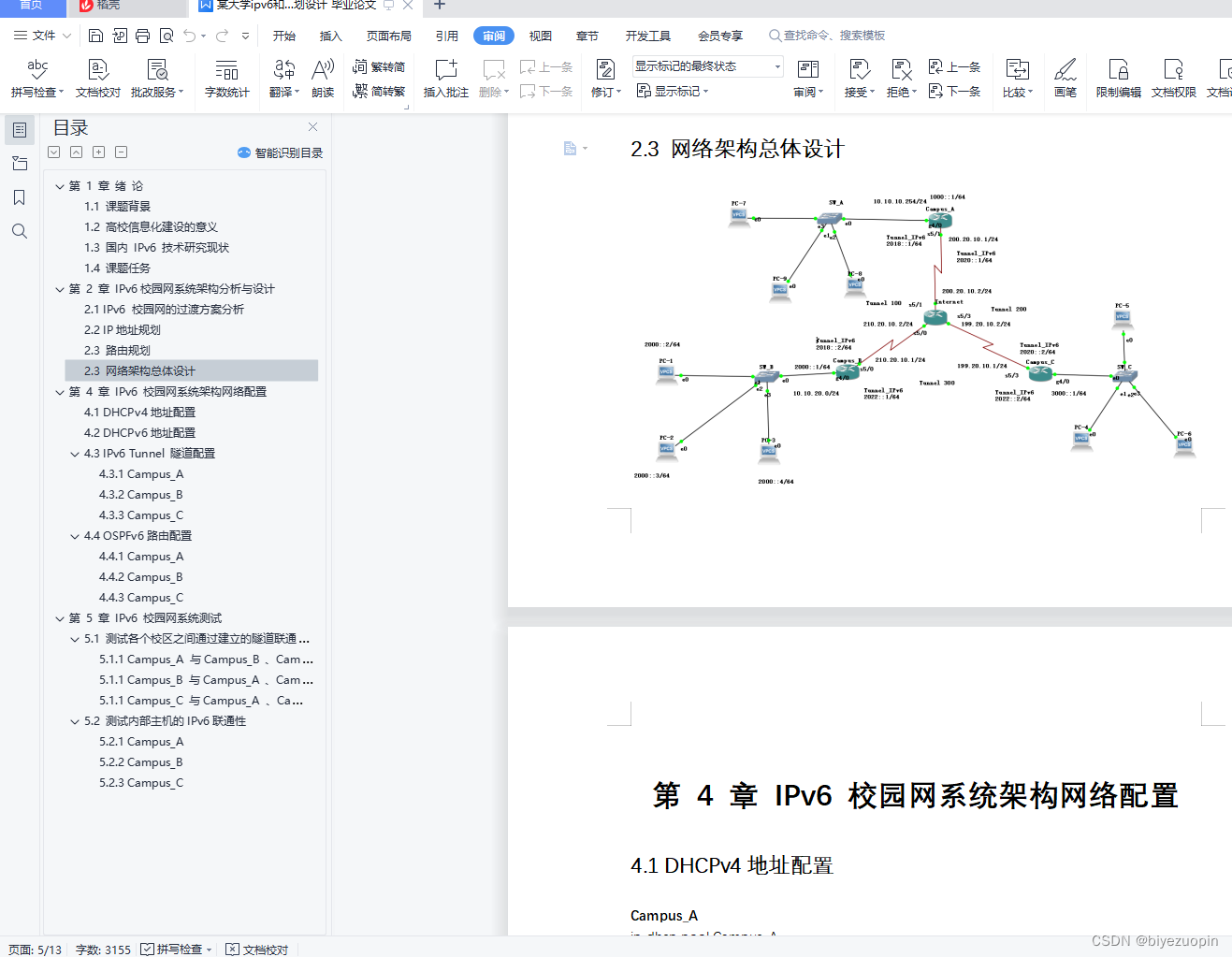

2.3 网络架构总体设计 6
第 4 章 IPv6 校园网系统架构网络配置 6
4.1 DHCPv4地址配置 6
4.2 DHCPv6地址配置 7
4.3 IPv6 Tunnel 隧道配置 8
4.3.1 Campus_A 8
4.3.2 Campus_B 8
4.3.3 Campus_C 9
4.4 OSPFv6路由配置 9
4.4.1 Campus_A 9
4.4.2 Campus_B 10
4.4.3 Campus_C 10
第 5 章 IPv6 校园网系统测试 11

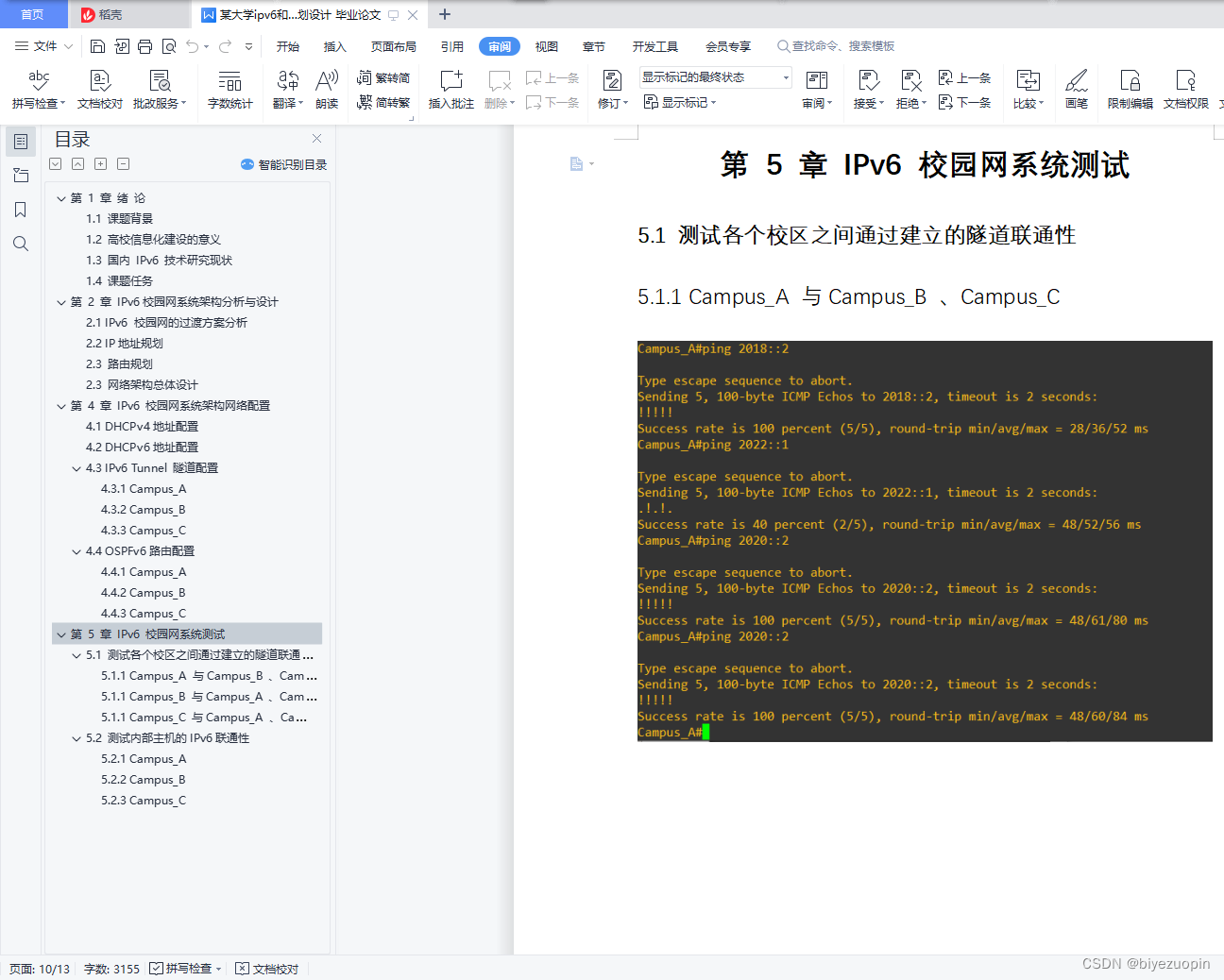

5.1 测试各个校区之间通过建立的隧道联通性 11
5.1.1 Campus_A 与Campus_B 、Campus_C 11
5.1.1 Campus_B 与Campus_A 、Campus_C 12
5.1.1 Campus_C 与Campus_A 、Campus_B 12

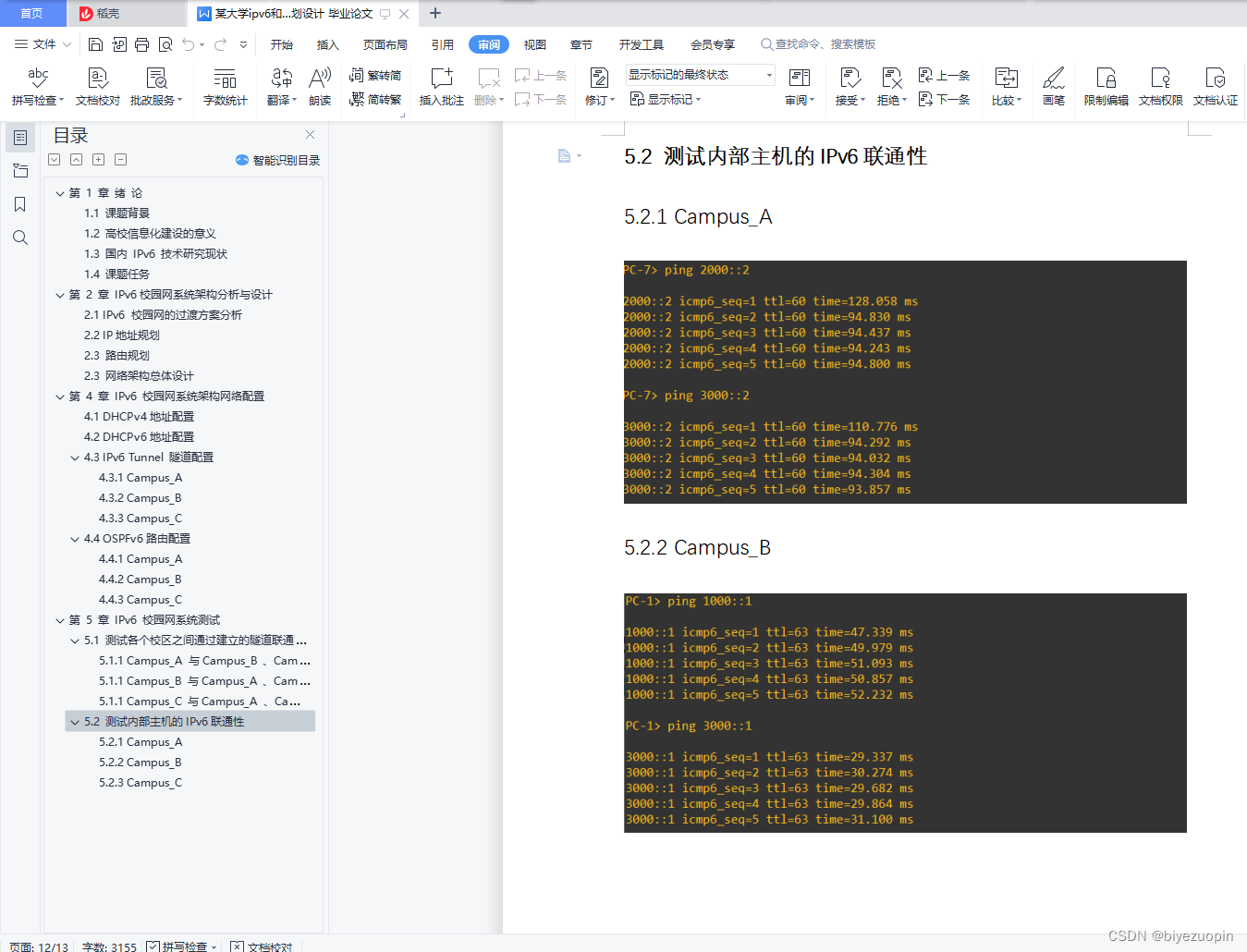

5.2 测试内部主机的IPv6联通性 13
5.2.1 Campus_A 13
5.2.2 Campus_B 13
5.2.3 Campus_C 14

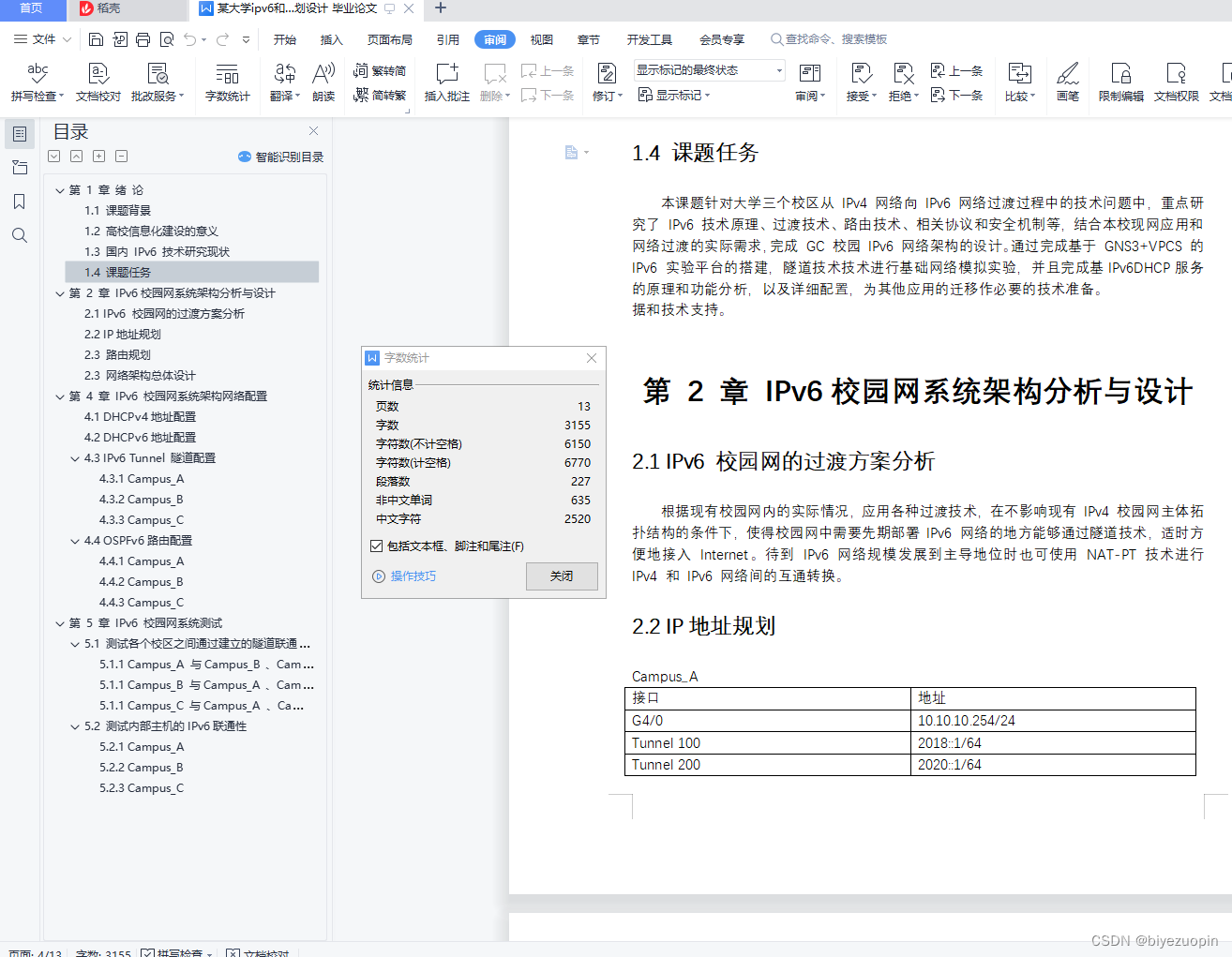

1.4 课题任务
本课题针对大学三个校区从 IPv4 网络向 IPv6 网络过渡过程中的技术问题中，重点研究了 IPv6 技术原理、过渡技术、路由技术、相关协议和安全机制等，结合本校现网应用和网络过渡的实际需求，完成 GC 校园 IPv6 网络架构的设计。通过完成基于 GNS3+VPCS 的 IPv6 实验平台的搭建，隧道技术技术进行基础网络模拟实验，并且完成基IPv6DHCP服务的原理和功能分析，以及详细配置，为其他应用的迁移作必要的技术准备。
据和技术支持。

第 2 章 IPv6校园网系统架构分析与设计
2.1 IPv6 校园网的过渡方案分析
根据现有校园网内的实际情况，应用各种过渡技术，在不影响现有 IPv4 校园网主体拓扑结构的条件下，使得校园网中需要先期部署 IPv6 网络的地方能够通过隧道技术，适时方便地接入 Internet。待到 IPv6 网络规模发展到主导地位时也可使用 NAT-PT 技术进行 IPv4 和 IPv6 网络间的互通转换。
2.2 IP地址规划
Campus_A
接口 地址
G4/0 10.10.10.254/24
Tunnel 100 2018::1/64
Tunnel 200 2020::1/64
G4/0 1000::1/64

Campus_B
接口 地址
G4/0 10.10.20.254/24
Tunnel 100 2018::2/64
Tunnel 300 2022::2/64
G4/0 2000::1/64

Campus_C
接口 地址
G4/0 10.10.30.254/24
Tunnel 200 2020::2/64
Tunnel 300 2022::2/64
G4/0 3000::1/64

2.3 路由规划
在本次网络建设中建议各系统内部采用 OSPFv3 作为内部的 IGP 协议。这是由于 OSPF 与其他 IGP 路由协议相比，更加适用于网络规模较大，网络结构复杂的大型网络。OSPF 具有完善的链路状态机制，有效防止路由环路；OSPF 具有的邻居间验证功能，有效保证网络层安全；OSPF 具有灵活的路由聚合功能，本文转载自http://www.biyezuopin.vip/onews.asp?id=14692有效减少整网路由信息规模，加快收敛速度和减少网络振荡；OSPFv3 协议具有较完备的路由信息选优机制，可通过多种方式控制流量部署。

4.1 DHCPv4地址配置
Campus_A
ip dhcp pool Campus_A
   network 10.10.10.0 255.255.255.0
   default-router 10.10.10.254
   dns-server 114.114.114.114

Campus_B
ip dhcp pool Campus_B
   network 10.10.20.0 255.255.255.0
   default-router 10.10.20.254

Campus_C
ip dhcp pool Campus_C
   network 10.10.30.0 255.255.255.0
   default-router 10.10.30.254
4.2 DHCPv6地址配置
Campus_A
ipv6 dhcp pool Campus_Av6
 address prefix 1000::1/64 lifetime infinite infinite

interface GigabitEthernet4/0
ipv6 address 1000::1/64
ipv6 nd managed-config-flag
 ipv6 dhcp server Campus_Av6
Campus_B
ipv6 dhcp pool Campus_Bv6
 address prefix 2000::1/64 lifetime infinite infinite
interface GigabitEthernet4/0
ipv6 address 2000::1/64
ipv6 nd managed-config-flag
 ipv6 dhcp server Campus_Bv6

Campus_C
ipv6 dhcp pool Campus_Cv6
 address prefix 3000::1/64 lifetime infinite infinite
interface GigabitEthernet4/0
ipv6 address 3000::1/64
ipv6 nd managed-config-flag
 ipv6 dhcp server Campus_Cv6

4.3 IPv6 Tunnel 隧道配置
4.3.1 Campus_A

//环回接口
interface Loopback0
 no ip address
 ipv6 address 2019::1/64
//Tunnel100
interface Tunnel100
 no ip address
 ipv6 address 2018::1/64
 tunnel source Serial5/1
 tunnel destination 210.20.10.1
 tunnel mode ipv6ip

//Tunnel 200
interface Tunnel200
 no ip address
 ipv6 address 2020::1/64
 tunnel source Serial5/1
 tunnel destination 199.20.10.1
 tunnel mode ipv6ip
