1.1.1 粮食收集装袋机总体工作步骤分析

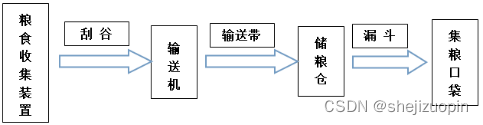

粮食收集装袋机是对粮食集中收集一体构成的一种农业工具，经过初步的分析大致得出粮食收集装袋机的总体工作步骤图如下图1-1。

图 1-1 工作步骤分析图

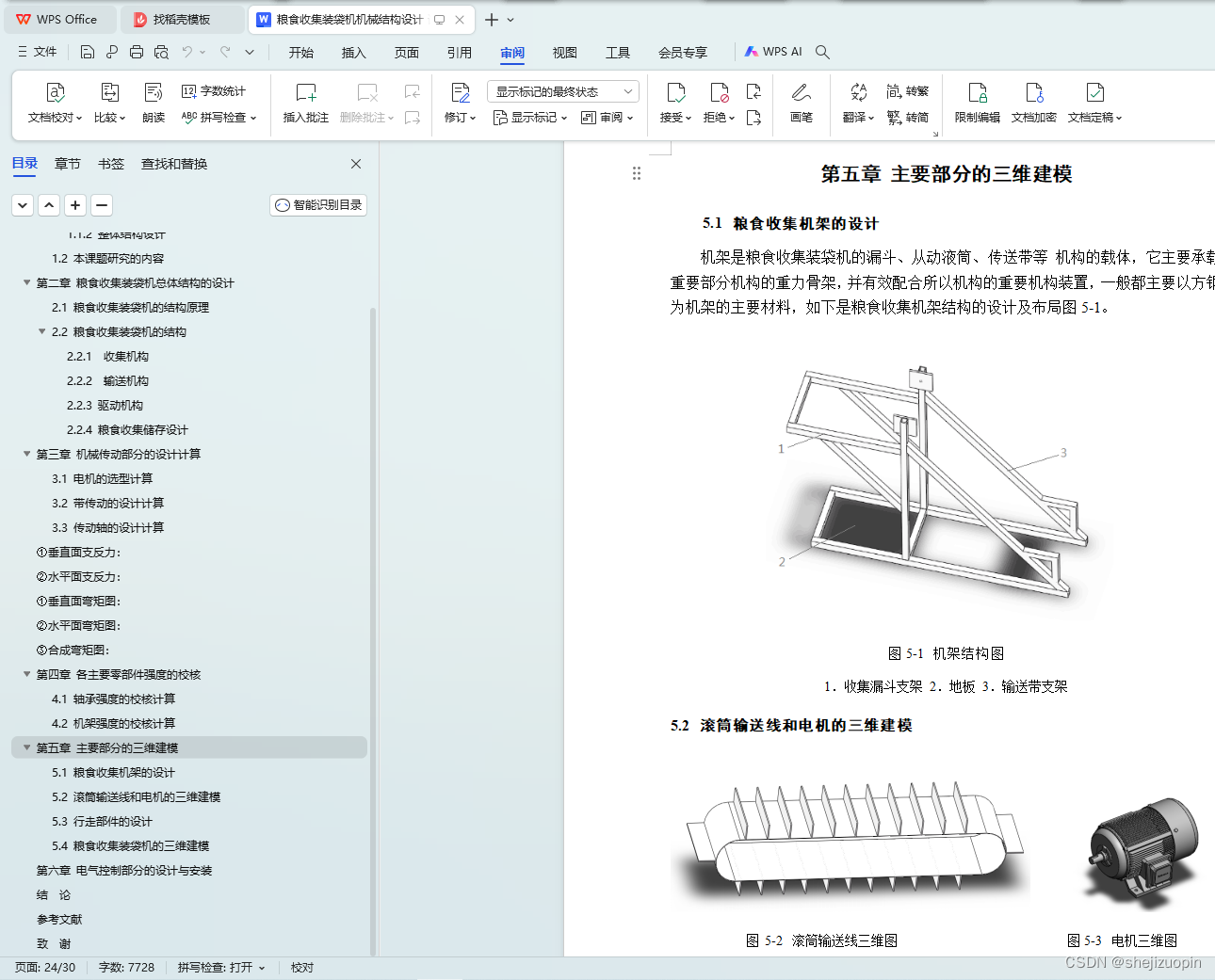

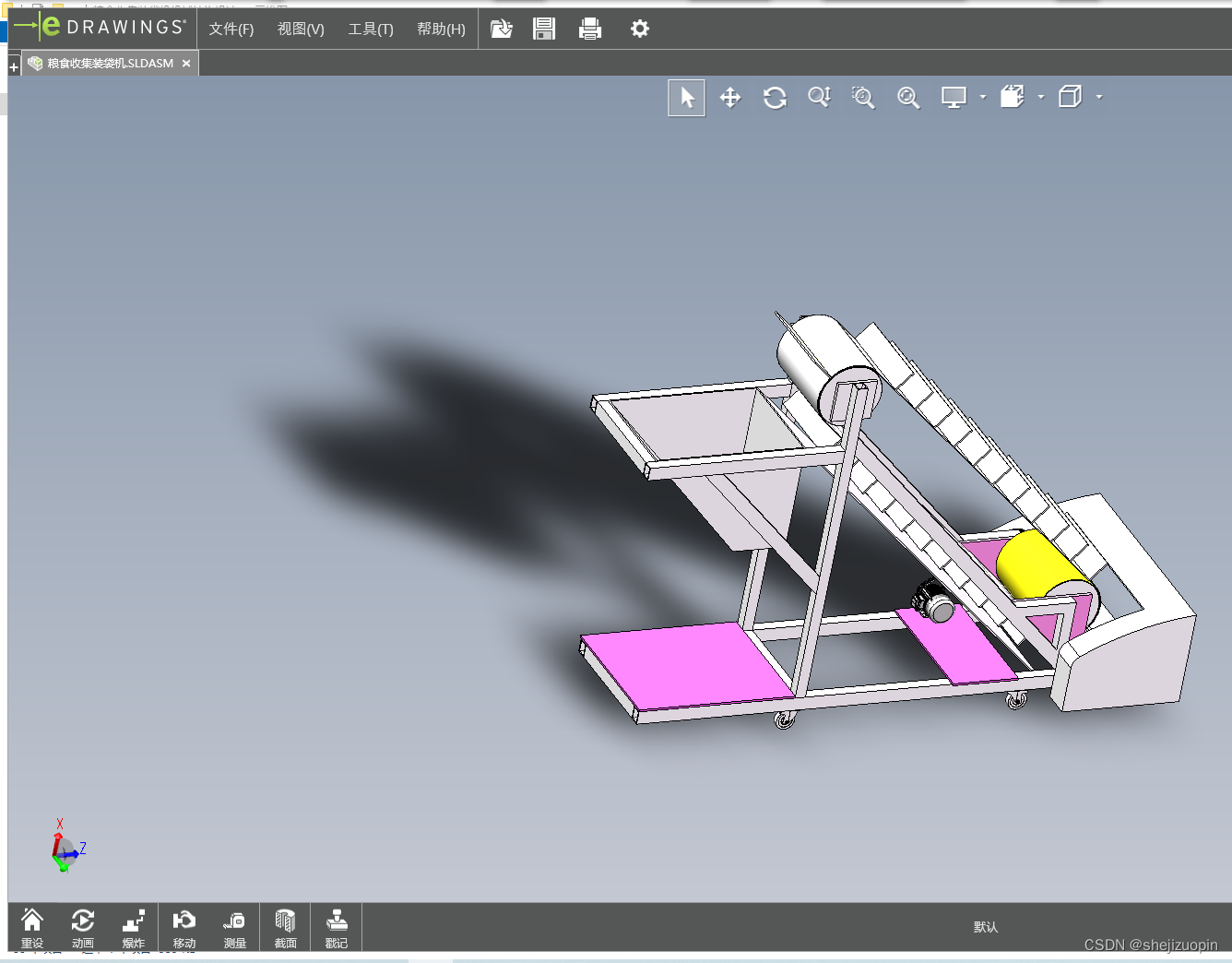

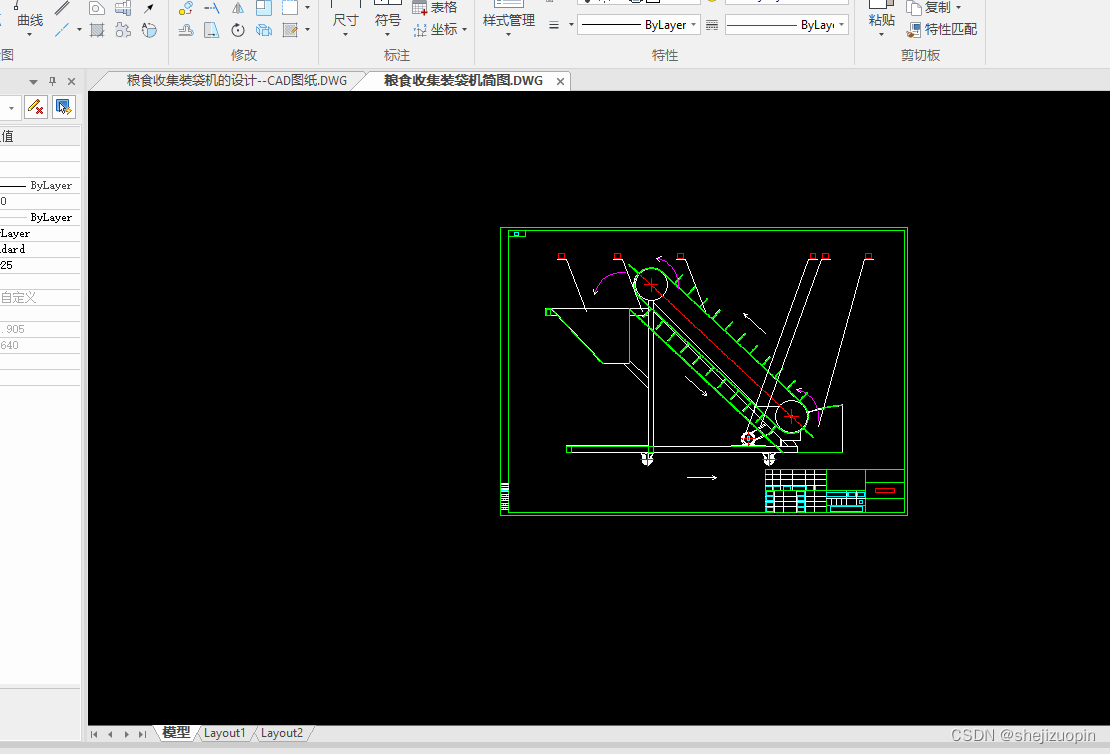

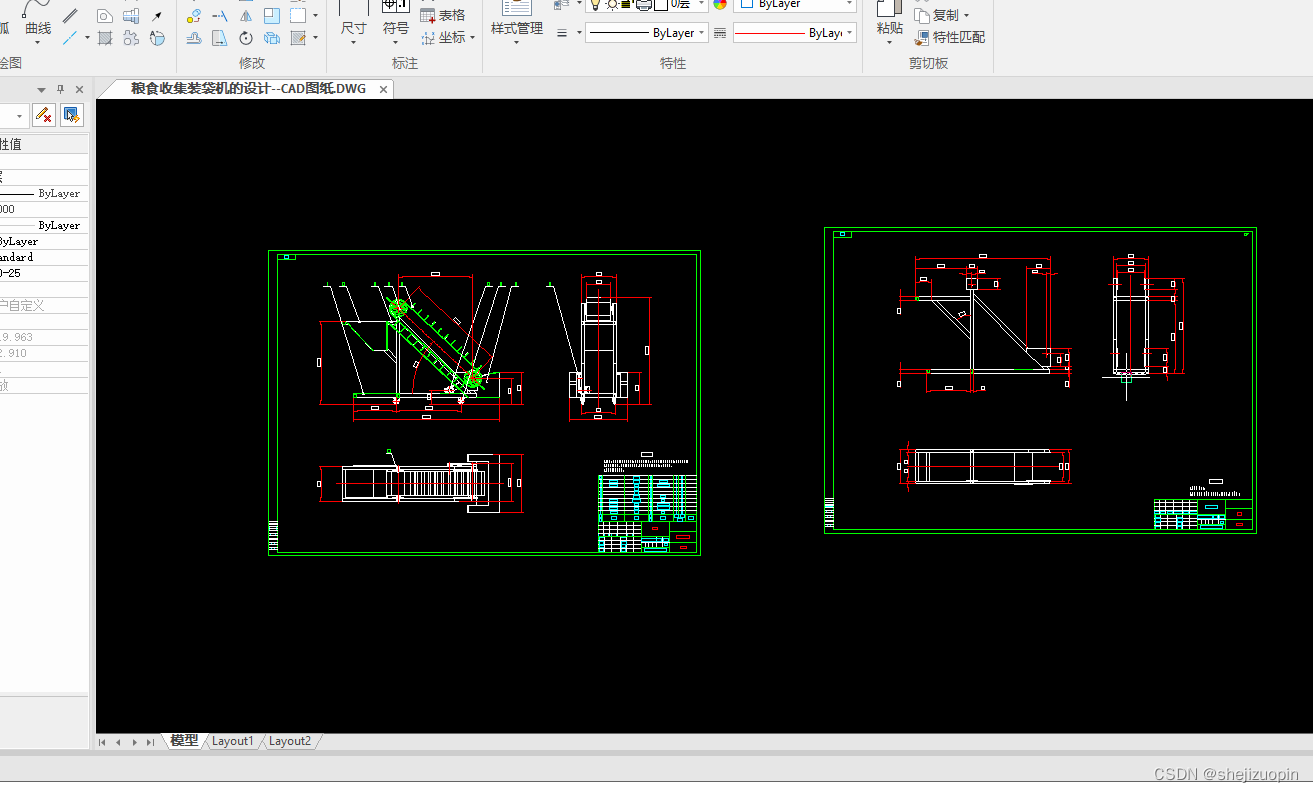

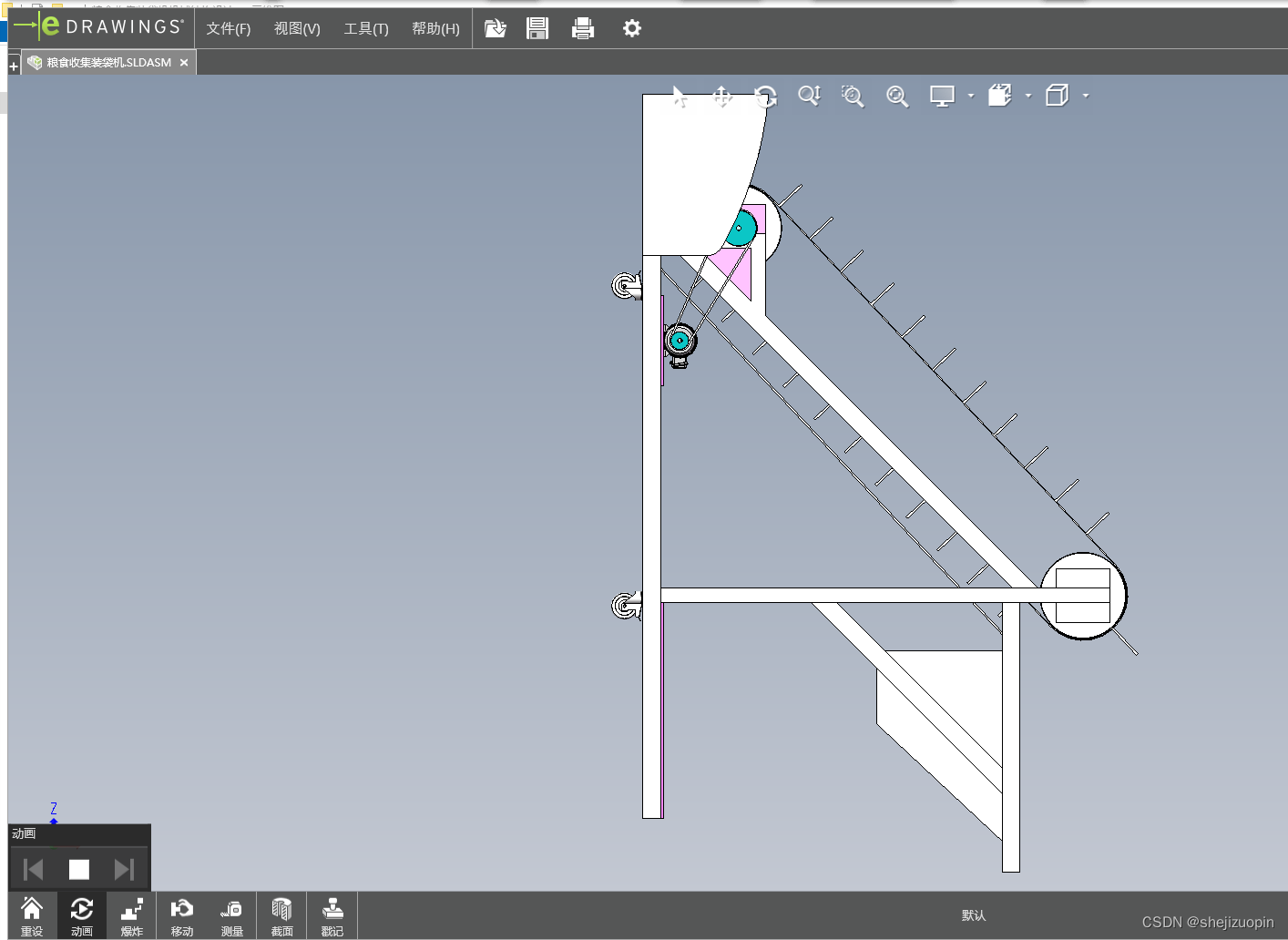

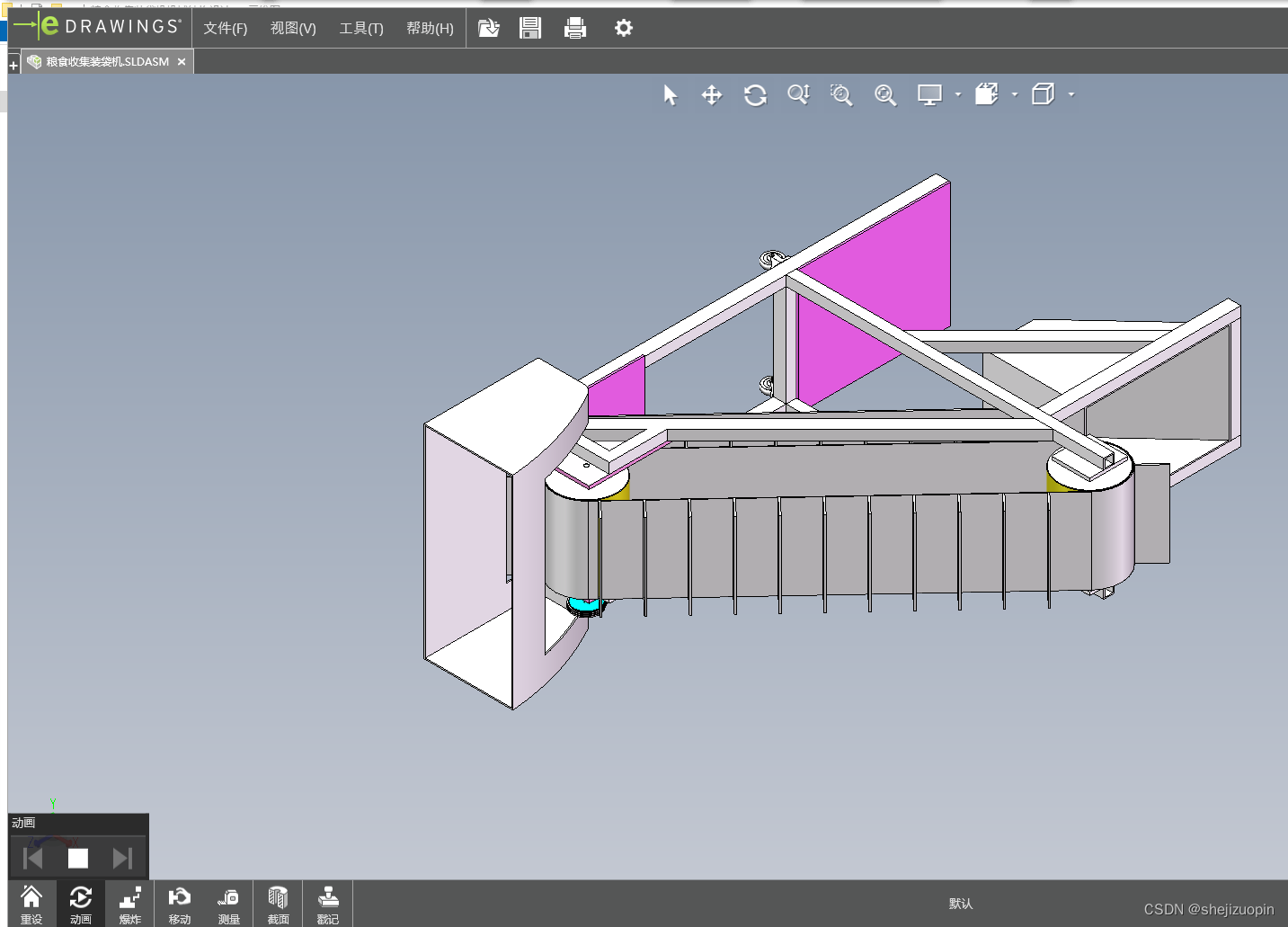

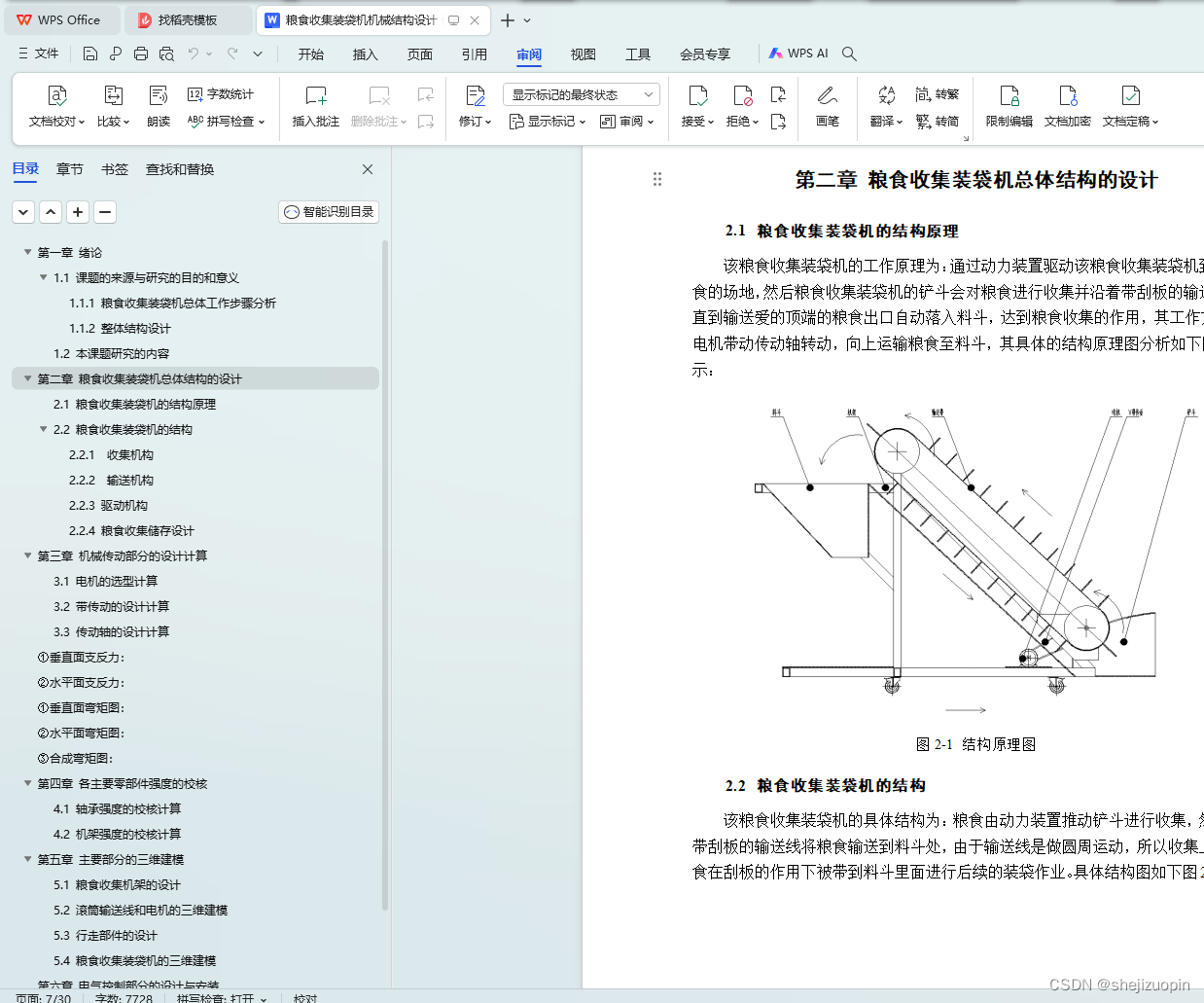

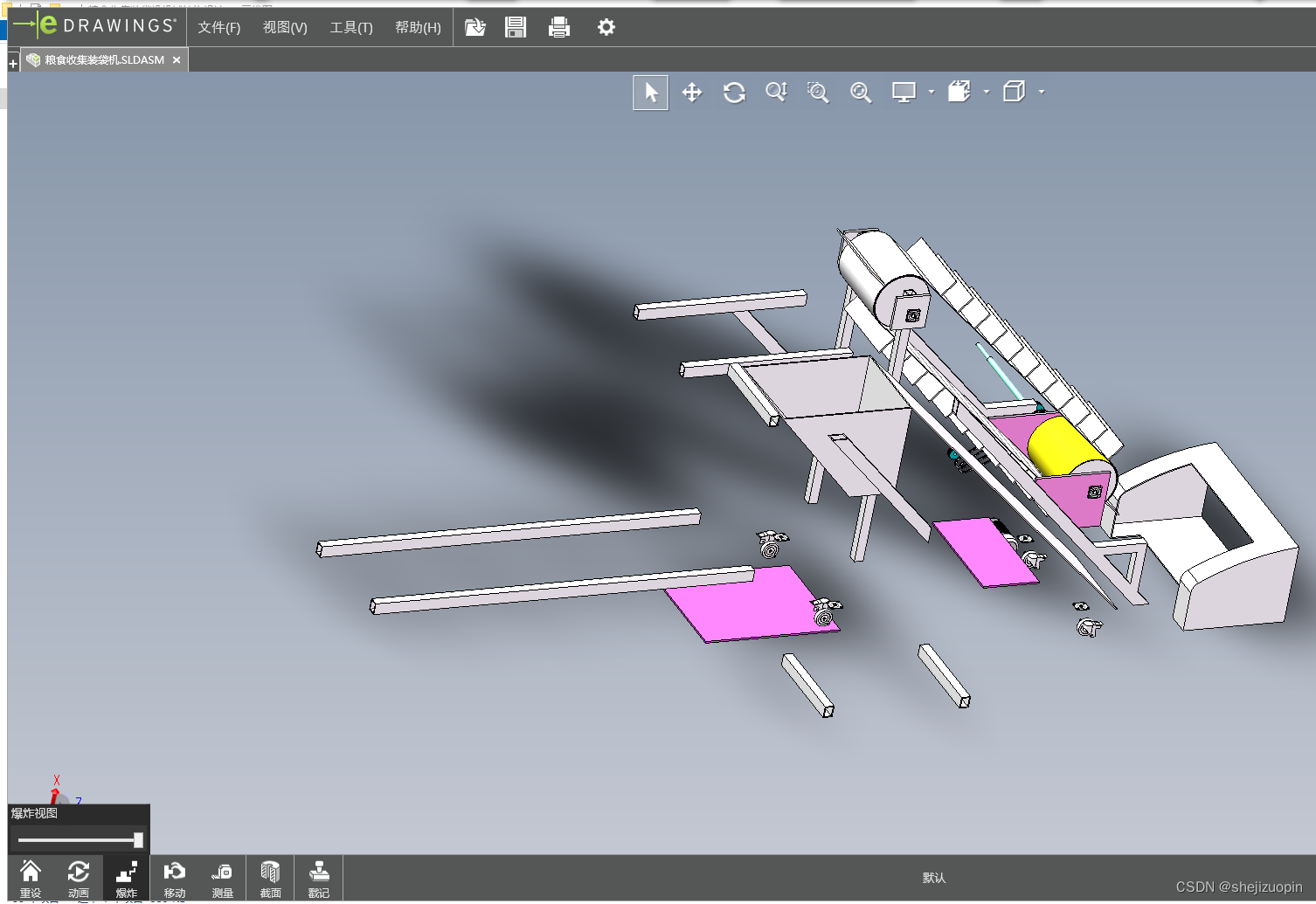

1.1.2 整体结构设计
本次粮食装袋机的主要任务：
1.确定机架的选择及设计；
2.确定机构组成部件的选择及设计；
3.确定每个部件的安装位置；
4.将每个部件和机构通过机架构成一个整体。
粮食装袋机的总体布局要求：操作简单方便、美观节能、机构最简化、模版化的设计、零件易于更换与维修。根据要求装袋机采用立体式布局。

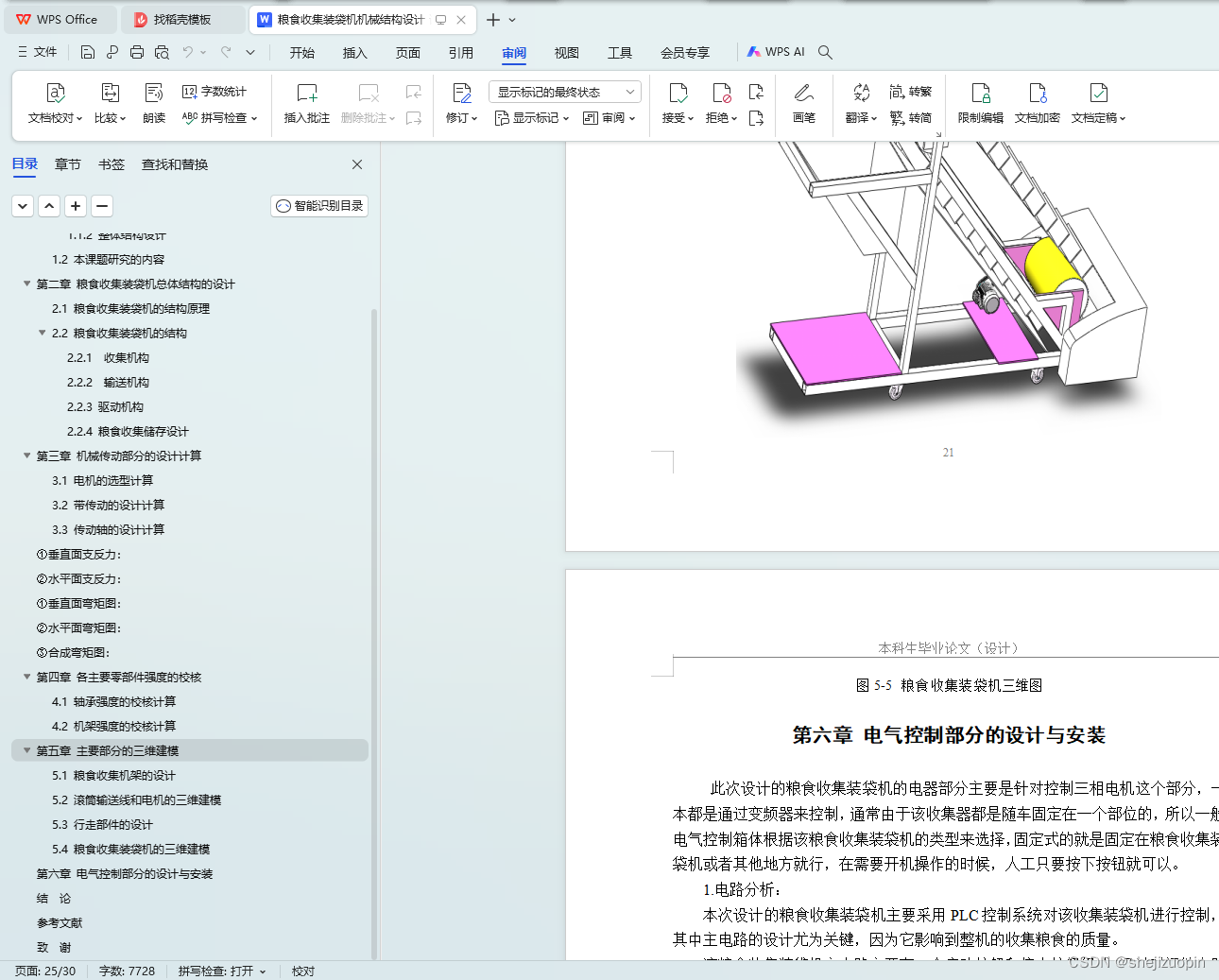

1.2 本课题研究的内容
本论文主要研究运用SolidWorks对粮食收集装袋机进行设计。在设计过程中，了解SolidWorks的各种功能。
本设计主要针对粮食收集装袋机进行设计，先规划出粮食收集装袋机的整体结构方案，然后从这个方案入手，具体细化出具体内部结构，其具体内部结构主要包括以下几个方面：
1、粮食收集装袋机的收集装置的设计，确实具体结构是回转式或者是直线式。

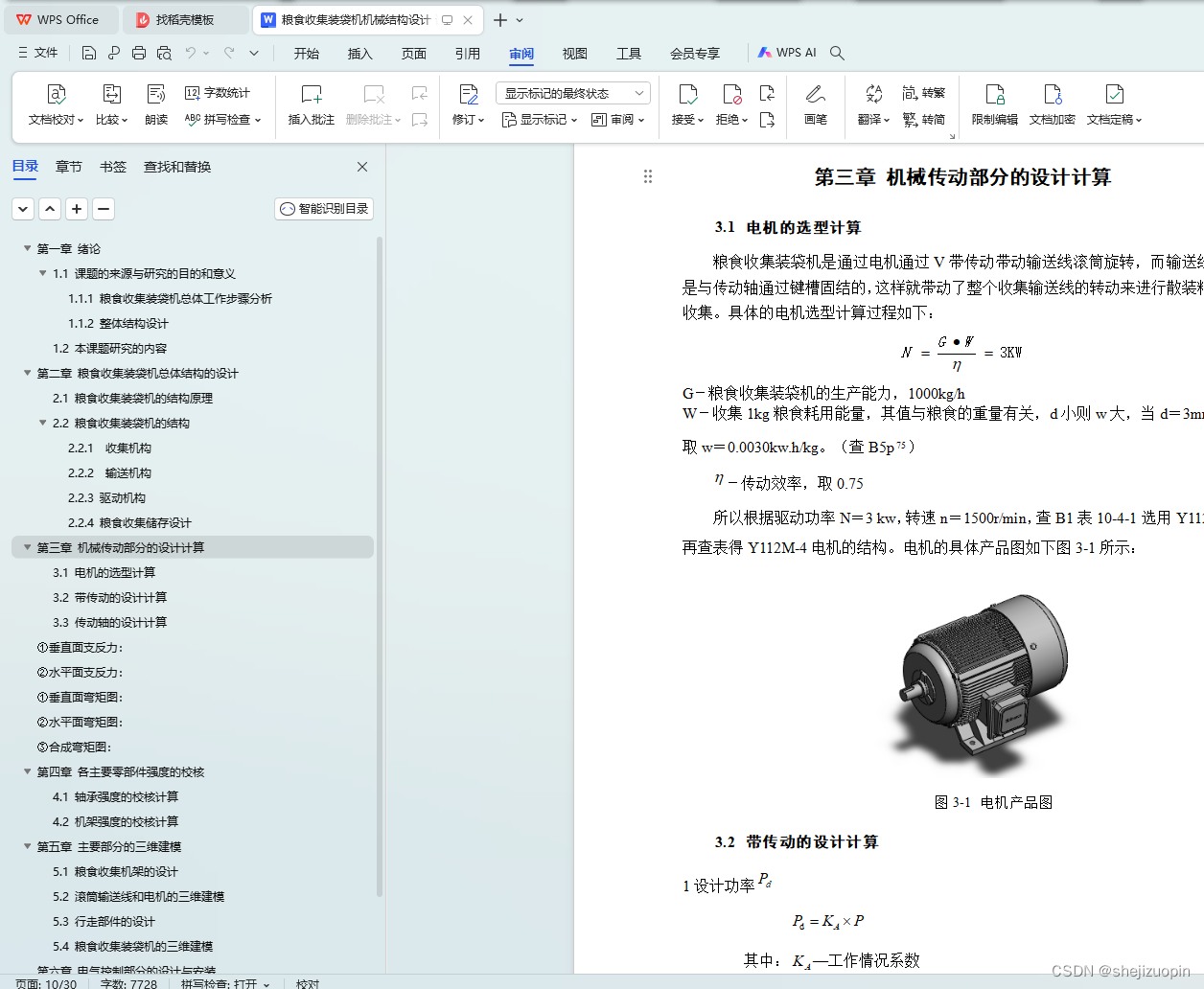

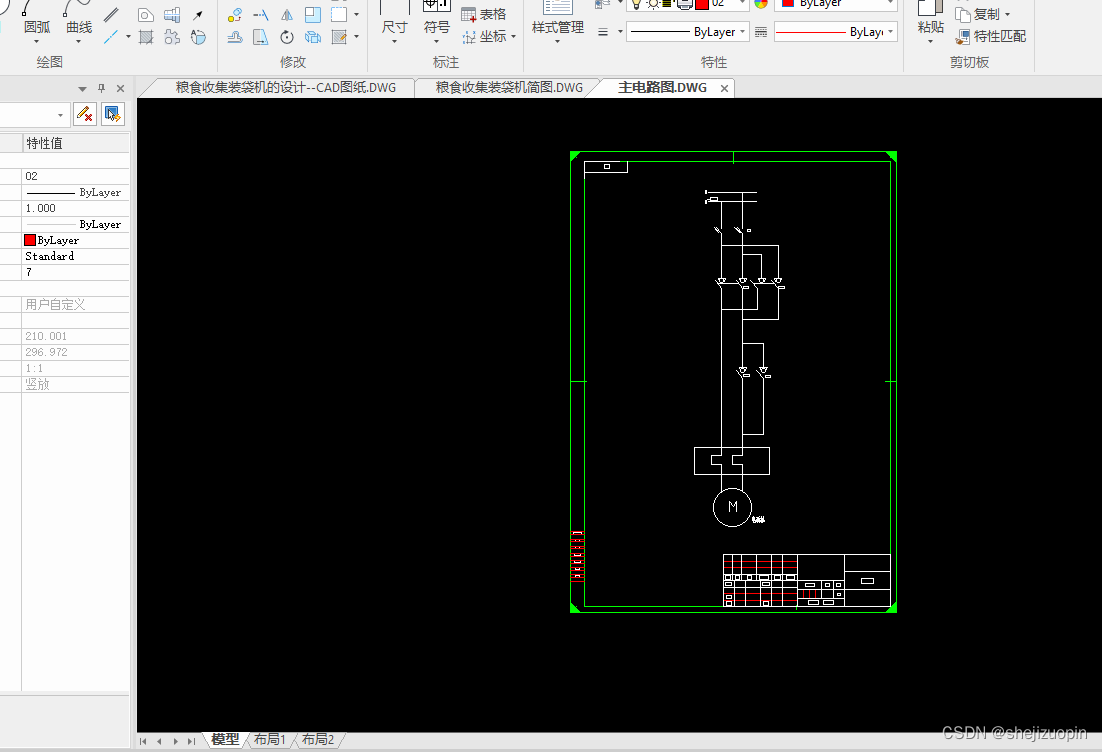

2、粮食收集装袋机的执行机构的选择，从齿轮传动、链轮传动，V带传动中经过思量选择V带传动机构。
3、该粮食收集装袋机可以实现自动收集散装粮食，能够通过人工通过控制按钮操作，可以实现散装粮食的自动收集。
4、粮食收集装袋机的结构的设计,通过了解实际粮食收集装袋机的相关结构组成以及在网上查找大量关于粮食收集器的资料，经过考证，该粮食收集装袋机的结构设计思路可以引用，并为之后的粮食收集装袋机的生产带来一定的参考价值和借鉴意义。
