液压导线钳机械结构设计

（目录格式） 目 录
（三号、黑体、居中、目录两字空四格、与正文空一行）

摘 要 ……………………………………………………………1
第一章 课题意义 ……………………………………………… 2
第二章 液压技术的发展…………………………………………3
2.1发展历程……………………………………………………………3
2.2目前状况……………………………………………………………4
2.2.1 基本概况……………………………………………………………4
2.2.2 当前供需概况………………………………………………………4
2.3 今后发展走势………………………………………………………5
2.3.1 影响发展的主要因素 ………………………………………………5
2.3.2 发展走势……………………………………………………………5
第三章 手动液压钳的设计过程……………………………………5
3.1 设计前分析…………………………………………………………5
3.2 工作原理……………………………………………………………6
3.3 柱塞泵………………………………………………………………6
3.3.1 液压泵概述…………………………………………………………6
3.3.2 柱塞泵简介…………………………………………………………7
3.3.3 柱塞泵行程设计……………………………………………………7
3.4 液压缸的选择……………………………………………………7
3.4.1 液压缸的分类………………………………………………………7
3.4.2 液压缸的计算………………………………………………………7

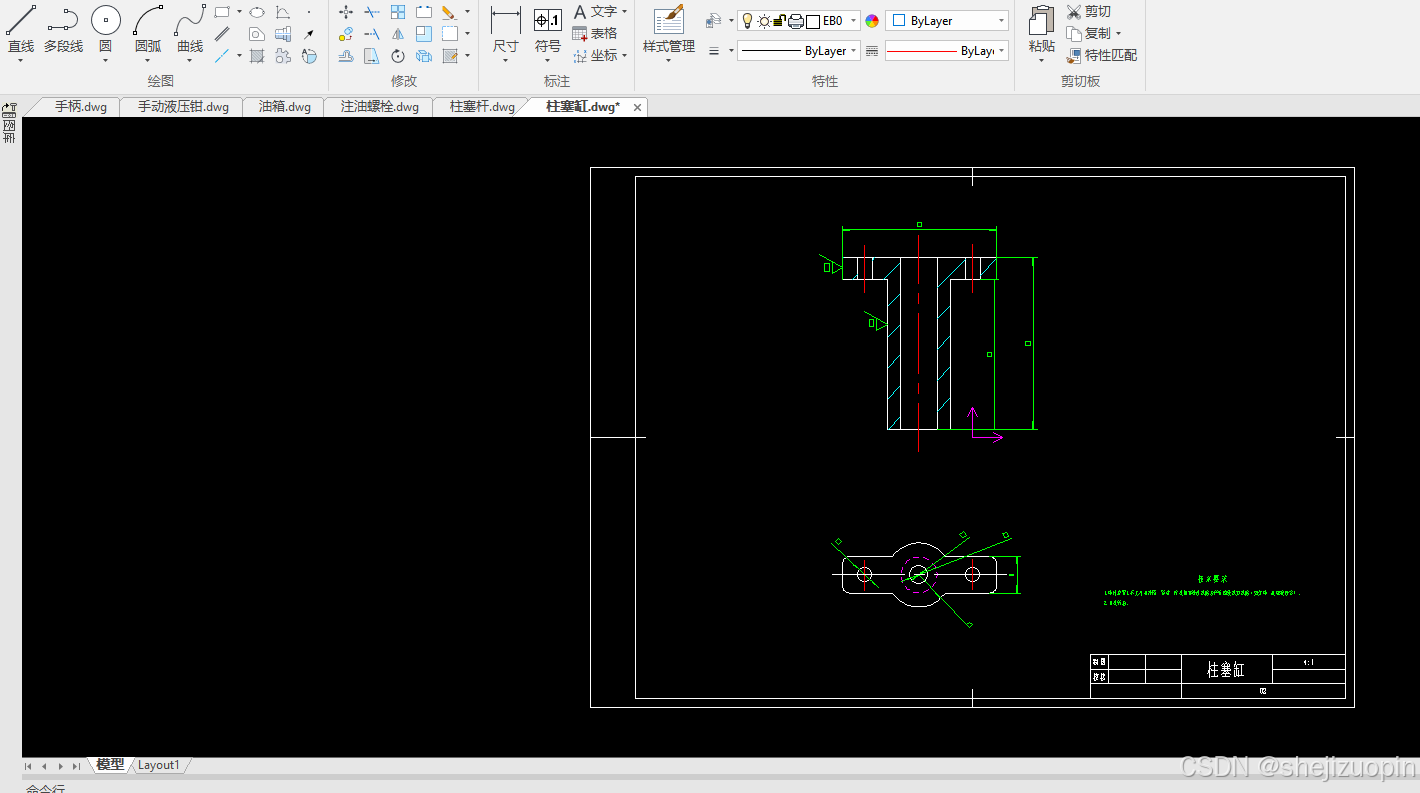

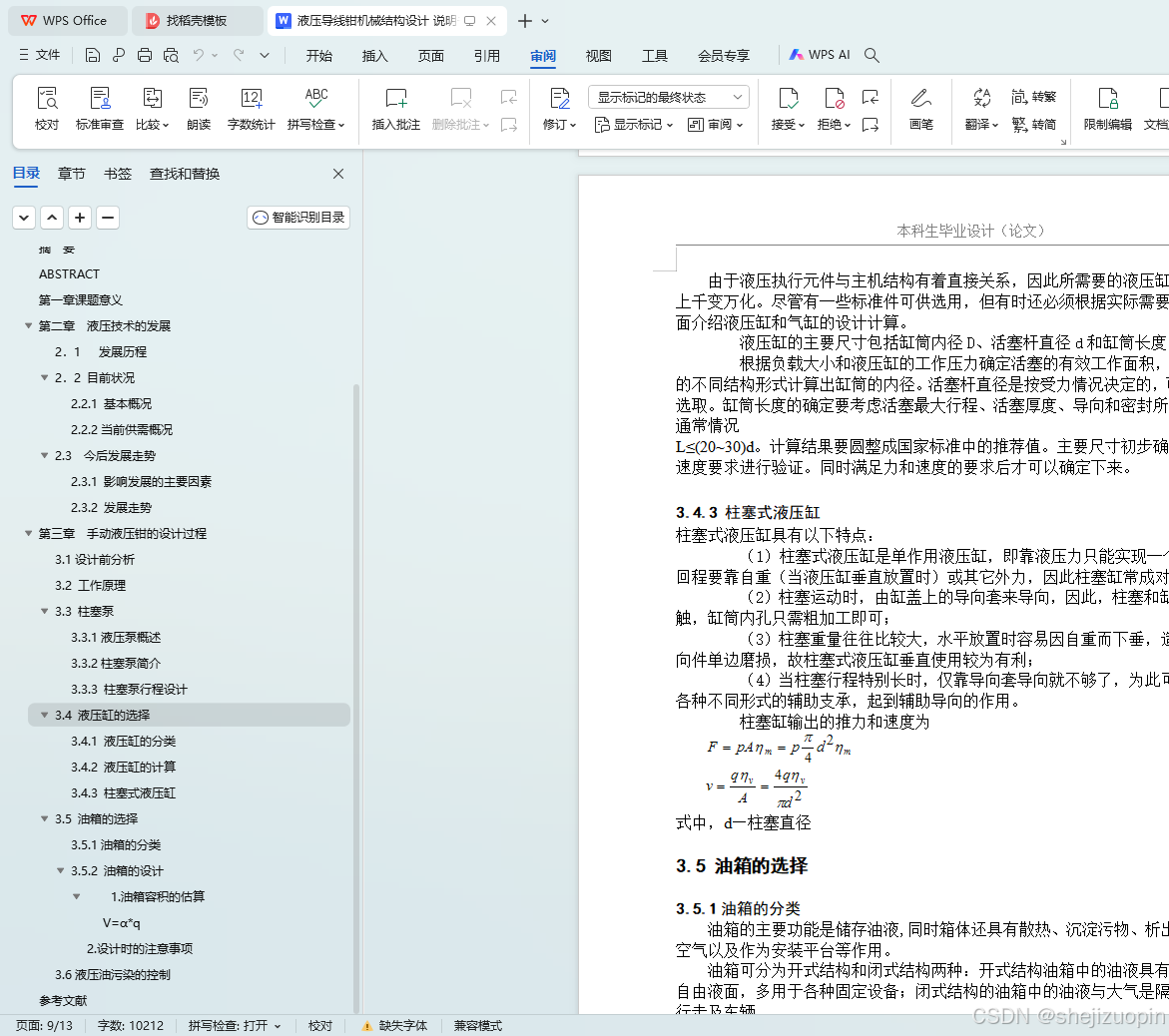

3.4.3 柱塞式液压缸………………………………………………………8

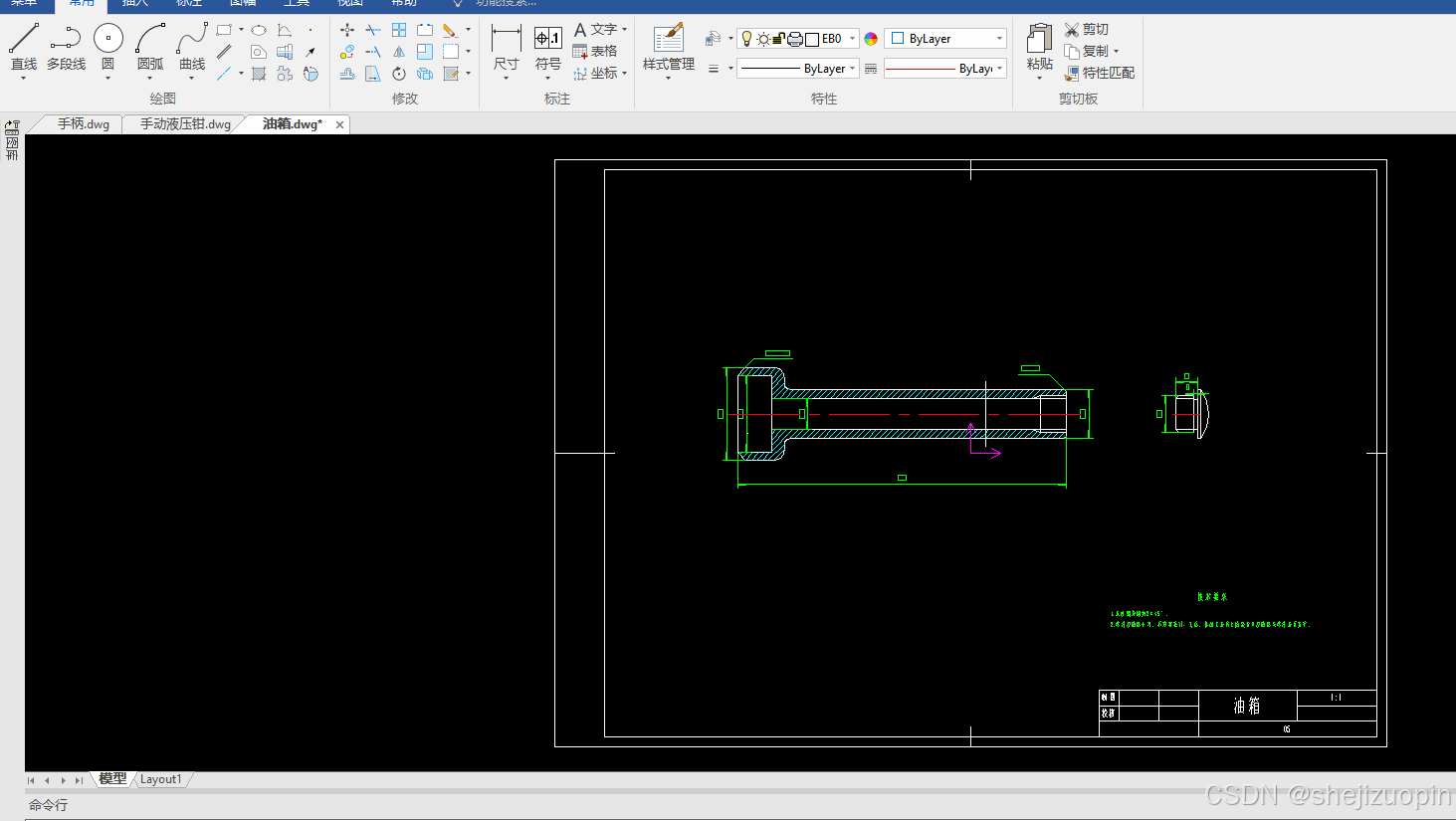

3.5 油箱的选择………………………………………………………8
3.5.1 油箱的分类…………………………………………………………8
3.5.2 油箱的设计…………………………………………………………8
3.6 液压油污染的控制…………………………………………………9

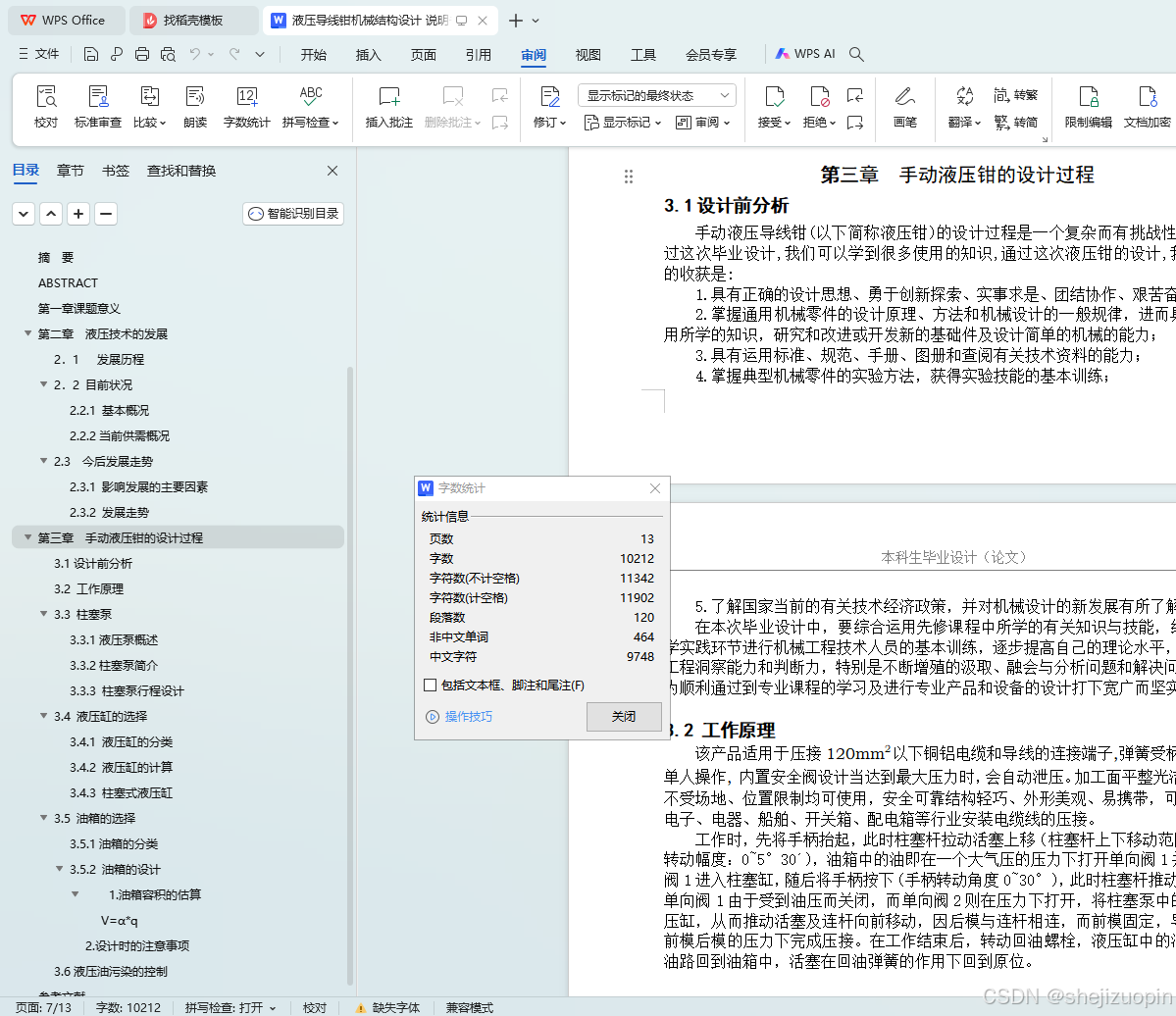

第三章 手动液压钳的设计过程
3.1设计前分析
手动液压导线钳(以下简称液压钳)的设计过程是一个复杂而有挑战性的过程,通过这次毕业设计,我们可以学到很多使用的知识,通过这次液压钳的设计,我所总结到的收获是:
1.具有正确的设计思想、勇于创新探索、实事求是、团结协作、艰苦奋斗的精神；
2.掌握通用机械零件的设计原理、方法和机械设计的一般规律，进而具有综合运用所学的知识，研究和改进或开发新的基础件及设计简单的机械的能力；
3.具有运用标准、规范、手册、图册和查阅有关技术资料的能力；
4.掌握典型机械零件的实验方法，获得实验技能的基本训练；
5.了解国家当前的有关技术经济政策，并对机械设计的新发展有所了解。
在本次毕业设计中，要综合运用先修课程中所学的有关知识与技能，结合各个教学实践环节进行机械工程技术人员的基本训练，逐步提高自己的理论水平，构思能力、工程洞察能力和判断力，特别是不断增殖的汲取、融会与分析问题和解决问题的能力，为顺利通过到专业课程的学习及进行专业产品和设备的设计打下宽广而坚实的基础。

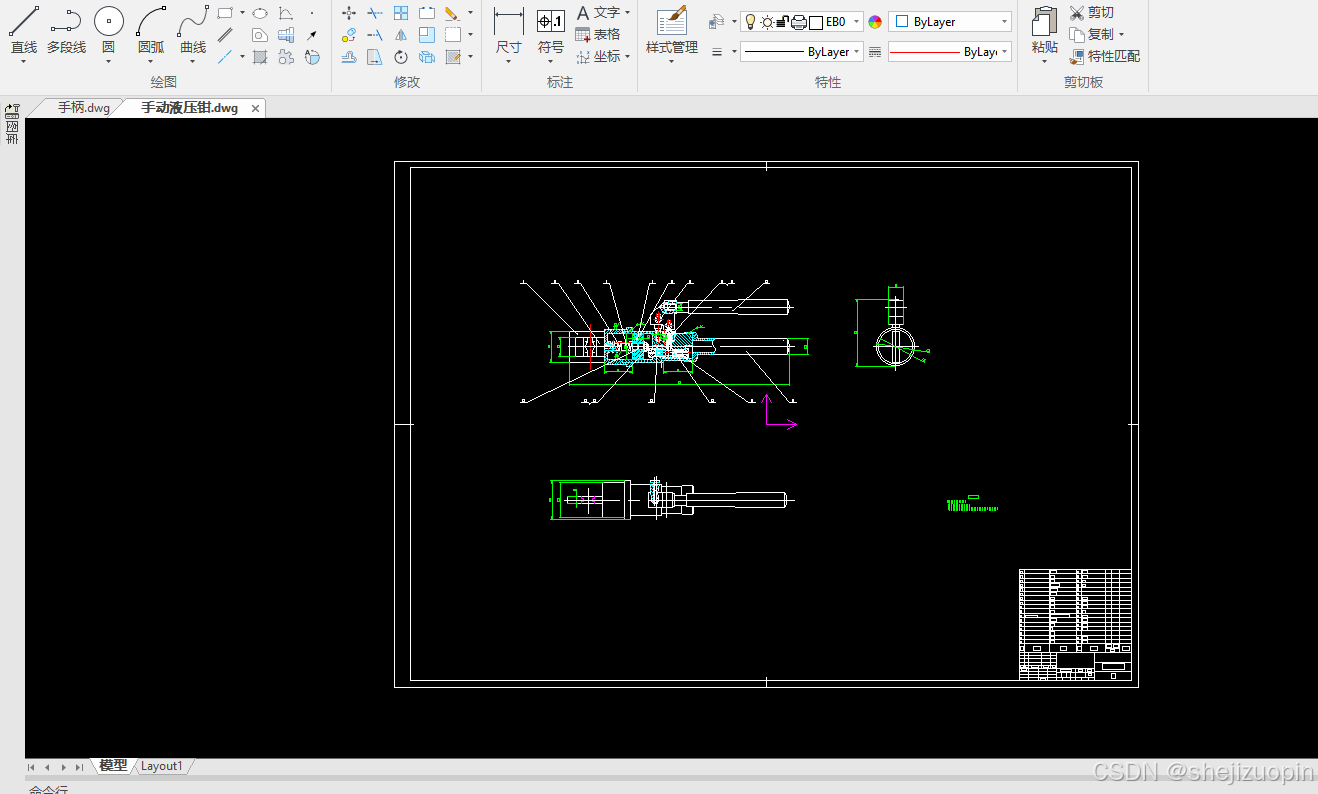

3.2 工作原理
该产品适用于压接120mm2以下铜铝电缆和导线的连接端子,弹簧受柄设计,适于单人操作, 内置安全阀设计当达到最大压力时，会自动泄压。加工面平整光洁、质量好，不受场地、位置限制均可使用，安全可靠结构轻巧、外形美观、易携带，可供、化工、电子、电器、船舶、开关箱、配电箱等行业安装电缆线的压接。

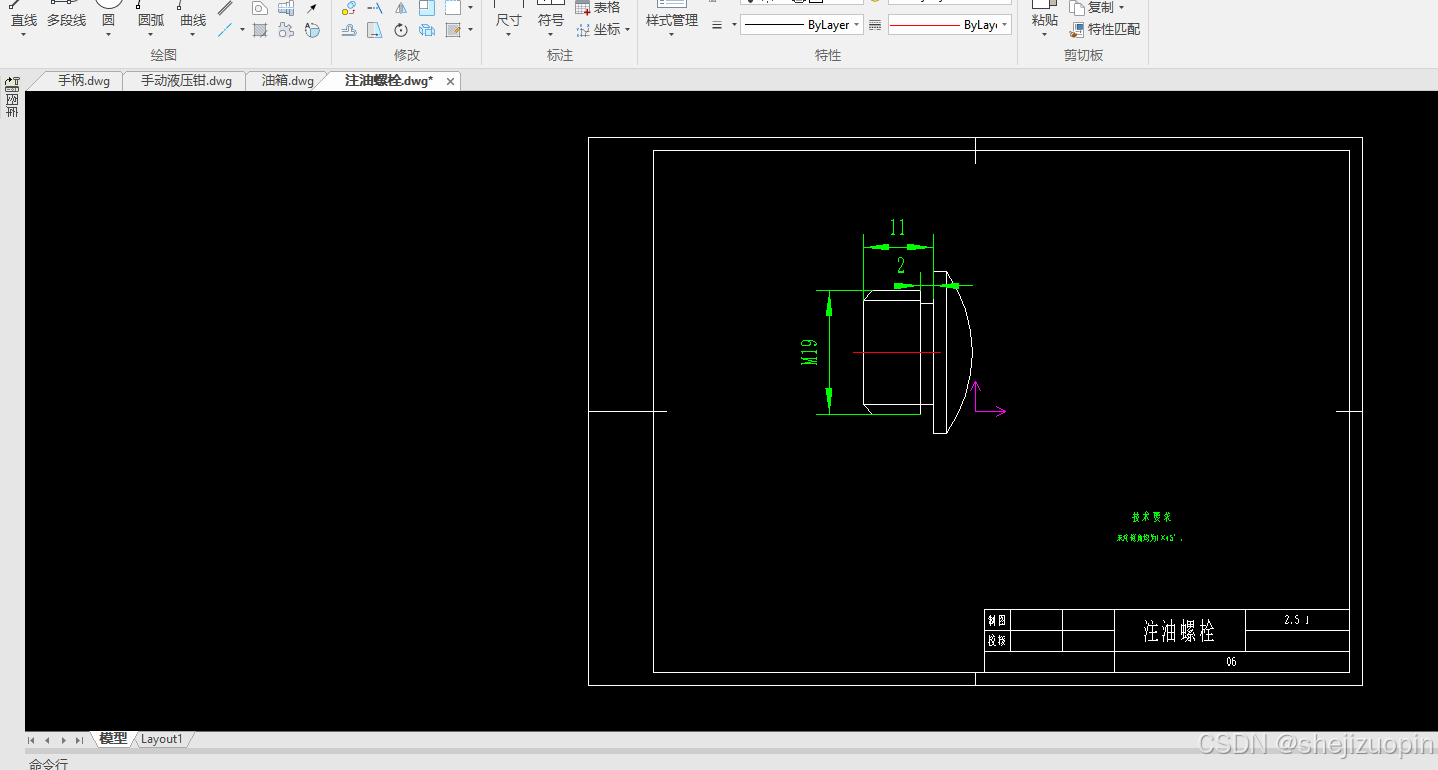

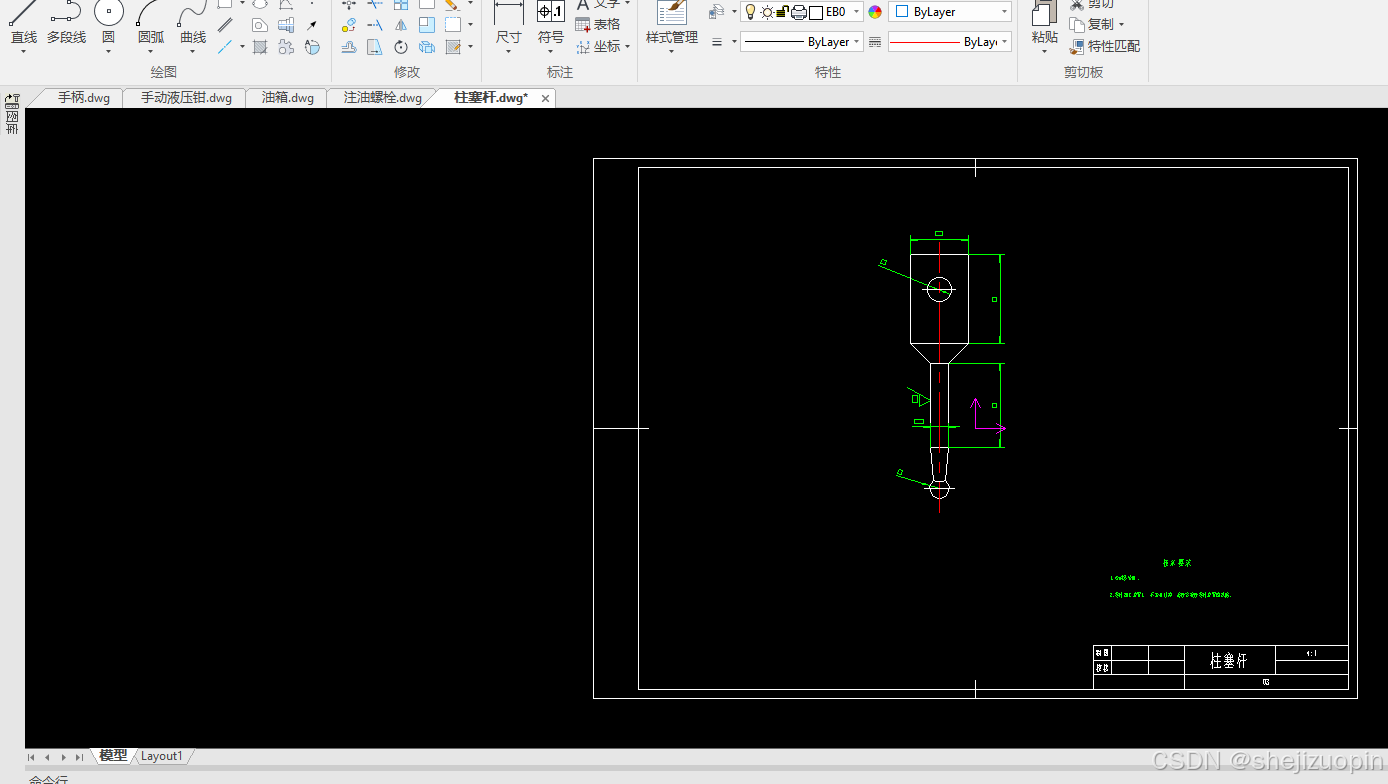

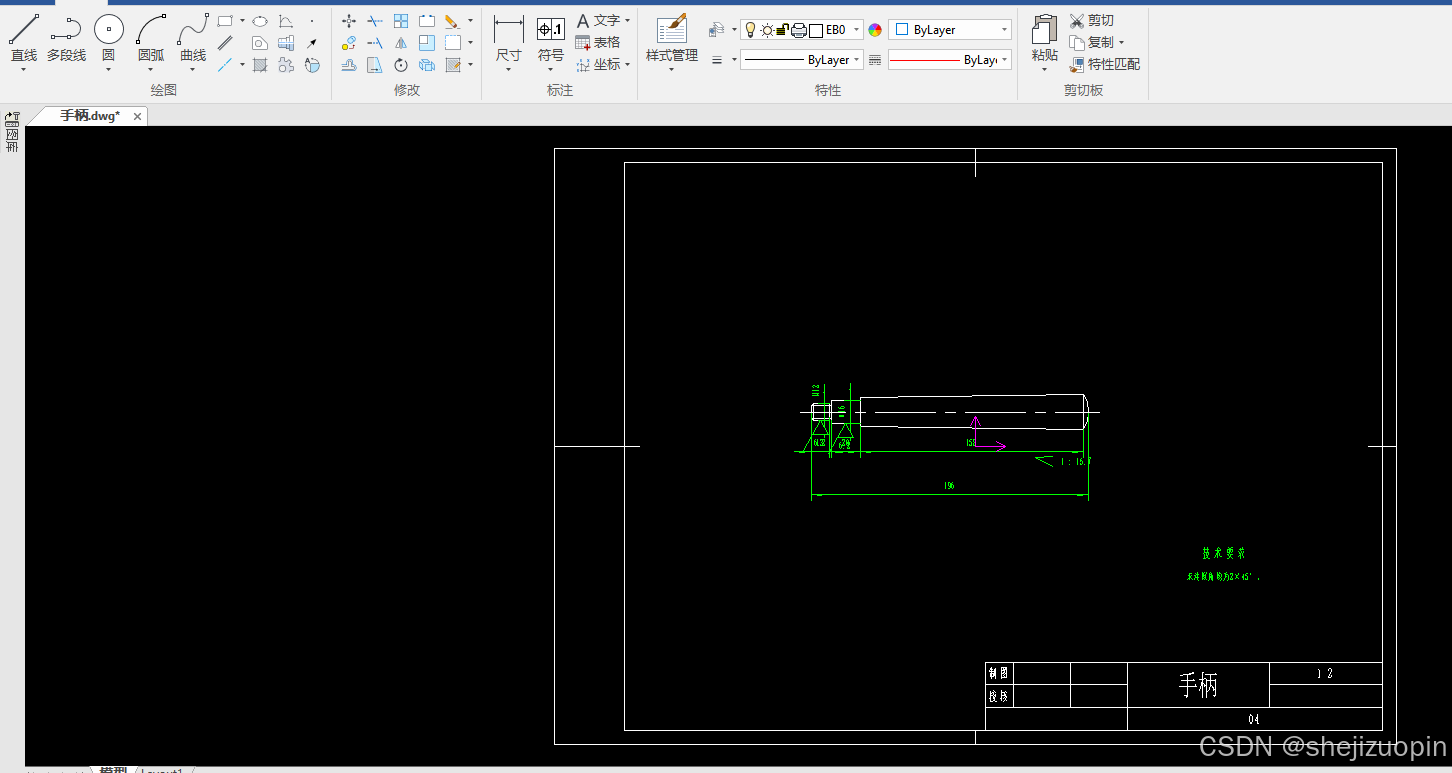

工作时，先将手柄抬起，此时柱塞杆拉动活塞上移（柱塞杆上下移动范围：0_{12mm转动幅度：0}5°30´），油箱中的油即在一个大气压的压力下打开单向阀1并通过单向阀1进入柱塞缸，随后将手柄按下（手柄转动角度0~30°），此时柱塞杆推动活塞下压，单向阀1由于受到油压而关闭，而单向阀2则在压力下打开，将柱塞泵中的油送入液压缸，从而推动活塞及连杆向前移动，因后模与连杆相连，而前模固定，导线即可在前模后模的压力下完成压接。在工作结束后，转动回油螺栓，液压缸中的油通过回油油路回到油箱中，活塞在回油弹簧的作用下回到原位。
