刘帅嵌入式系统-LDRB字节数据读取指令

LDRB指令用于从内存中将一个8位的字节数据读取到指令中的目标寄存器中。并将寄存器的高24位清零。

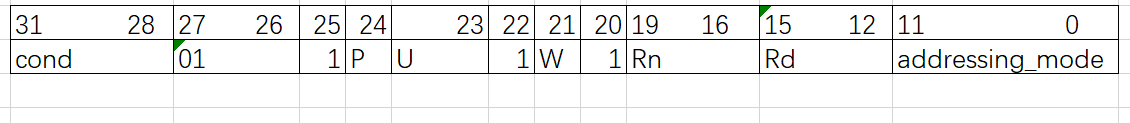

指令的编码格式

指令的语法格式

LDR{< cond >}B < Rd >, < addressing_mode >

其中：

• < cond >为指令执行的条件码。当< cond >忽略时，指令为无条件执行。
• < Rd >为目标寄存器。
• < addressing_mode >为指令的寻址方式。

指令操作的伪代码

if ConditionPassed(cond) then
	Rd = Memory[address,1]

指令的使用

LDRB指令通常的语法有以下两种：

• 用于从内存中读取8位字节数据到通用寄存器中，然后可在该寄存器宏对数据进行一定的操作
• 当PC作为指令中的目标寄存器时，指令可以实现程序跳转的功能。

示例

LDRB R0, [R2,#3]	;将内存单元(R2+3)中字节数据读取到R0中，R0中高24位设置成0
LDRB R0,[R1]		;将内存单元(R1)中的字节数据读取到R0中，R0中高24位设置成0
