介绍

CDT结构

 创建CDT文件

CDT与QUP分配表链接

生成二进制文件

---

介绍

配置数据表（CDT）是编程到平台设备上的EEPROM或eMMC/UFS的软件表。它包含硬件信息，如平台ID和DDR参数，这对于初始化各种软件模块至关重要。

理想情况下，CDT信息应在工厂编程到设备上的EEPROM芯片中。然而，较低成本的设备或开发设备通常没有EEPROM芯片。当EEPROM不存在时，CDT信息需要在源代码中定义，并在编译时链接到构建中。

在引导期间，引导加载程序从EEPROM或源代码中获取CDT信息，并将信息加载到共享内存中。然后，其他模块可以自由地访问信息以执行动态初始化。

从用户的角度来看，CDT只是内存中的一个连续字节数组。

CDT是存储在SBL的数据区域（用作默认设置）中的字节数组，此外，还存储在外部非易失性数据分区（在eMMC或EEPROM上）中。在设备启动期间，SBL在恢复到默认设置之前检查是否存在外部非易失性CDT分区。

CDT提供特定于平台/设备的数据，例如硬件平台ID、DDR/SDRAM配置等，各种系统模块利用这些数据在启动时或启动后执行动态配置。CDT中必须有正确的平台ID，才能正确操作各种系统模块。错误配置的平台ID会导致难以调试的稳定性问题，例如，由于错误的PMIC操作、GPIO错误配置、图像之间的内存映射重叠等。

CDT结构

CDT由三个主要部分组成：

1. The CDT header consists of：
   1. A magic number
   2. A version number
   3. Two reserved fields
2. The block metadate section
3. Individual CDBs
   1. CDB0-Platform ID                 // 通常需要修改
   2. CDB1-DDR parameters
   3. Additional CDBs-user-defined data

 创建CDT文件

A sample CDT file：cdp_0_1.xml。

Path：boot_images\QcomPkg\Tools\cdp_0_1.xml

 定义：

CDT是一个软件表，包含初始化各种软件模块所需的硬件信息，如平台ID、子类型(subtype)。QTI汽车平台使用Platfrom ID=25（对应图中0x19），而子类型取决于OEM定制，图中为0x01。



CDT与QUP分配表链接

1. 定义CDT是在硬件上编程的定义

2. 将OEM定义的平台ID和子类型添加到QUPAC_Access.xml文件下定义的权限，该文件位于：<repo.location>\tz_8155\trustzone_images\core\settings\buses\qup_accesscontrol\qupv3\config\855\QUPAC_Private.xml

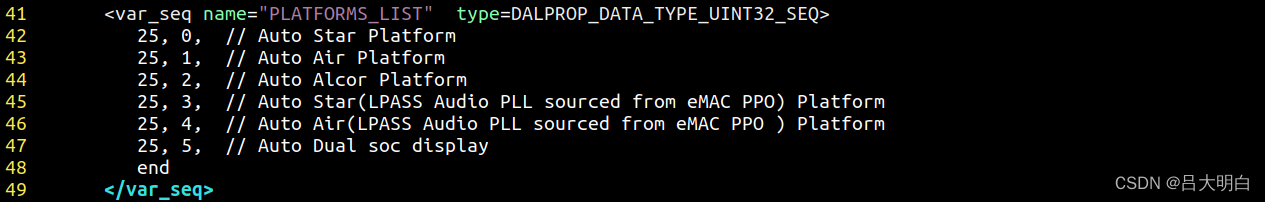

 图中的25，x  对应<OEM platform_id>, <OEM subtype_id>, // OEM Platform

生成二进制文件

$ python cdt_generator.py cdp_0_1.xml CDT.bin

最后的CDT.bin 即为生成的二进制文件。最后通过fastboot烧写进车机系统。

$ fastboot flash cdt Test_Device/boot_8155/boot_images/QcomPkg/Tools/CDT.bin

最后重启车机即可正常进入系统。
