以太网分布式事件顺序记录SOE模块(Sequence Of Event)故障追忆、故障分析系统 DI时间记录

1. 概述：

    事件顺序SOE(Sequence Of Event)记录系统 又 称为 故障追忆系统，是各种自动控制系统中用于异常记录的子系统，它记录被监视设备的开关量事件发生时间(时间分辨率<=1ms)、首发事件和连锁发生事件的间隔顺序，是设备系统故障和异常分析的最重要依据。
  本公司开发的SOE系统 是在 “100兆以太网 分布式 高速数据采集系统(交大科编:120331)”技术的基础上来实现的。

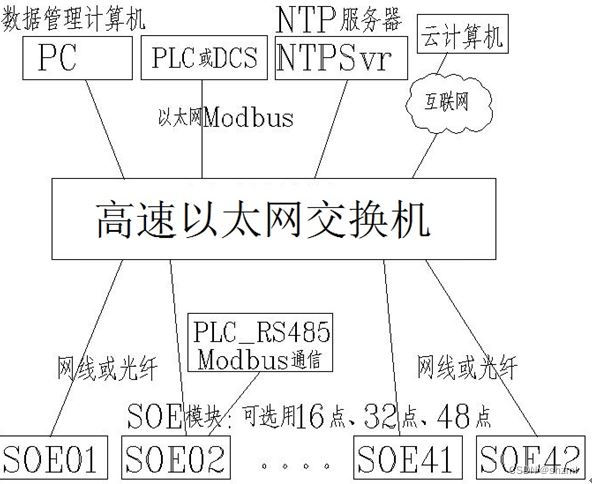

以太网分布式高精度SOE系统图：(见下图)
        建议采用高速工业交换机来构成此SOE数采系统。



CWSOE实物测试系统图：

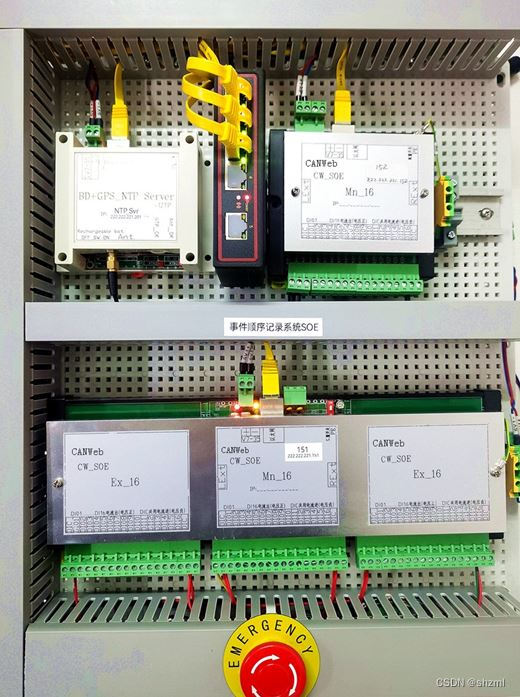

配2个不同网络IP的SOE模块，配一个NTP模块，配一个急停按钮

 通过光纤加交换机，可构成很大范围内的一个分散型、廉价的、就地安装的SOE系统，特别 适用于 风电场、煤矿、油田、油气输送管道等企业的设备开关量的监视及事故后故障原因分析。


2. CANWeb SOE系统设备介绍：

2.1. SOE模块：

详见：SOE模块使用说明

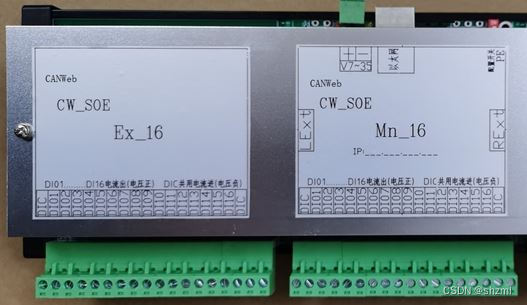

负责高速SOE信号数据采集，自带2000个可Web浏览SOE数据缓存,模块供电掉电时，可选配锂电池保持数据，每个SOE模块最多可采集48路SOE信号，一个采集系统最多可配250个SOE模块。
型号：CWSOE16、CWSOE32、CWSOE48  宽电压供电：7~35VDC

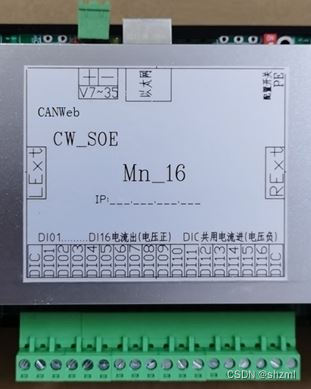

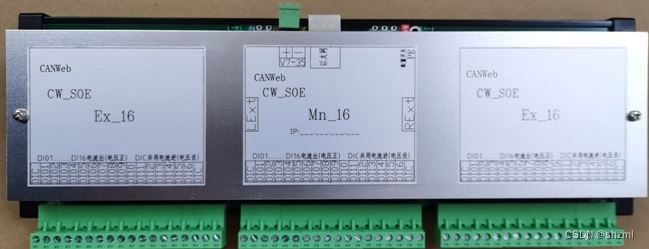

48点SOE模块-CWSOE48


32点SOE模块-CWSOE32


16点SOE模块-CWSOE16


SOE模块与其他厂家DCS/PLC系统共用DI开关信号：
    可直接并接在DI开关2端，保证SOE模块与DCS/PLC的DI的查询电流方向一样即可，DI电路上的光隔管及限制电流反向的二极管能保证SOE系统与其他厂家DCS/PLC系统共用DI时不会相互干扰。


SOE模块参数配置Web页面说明：

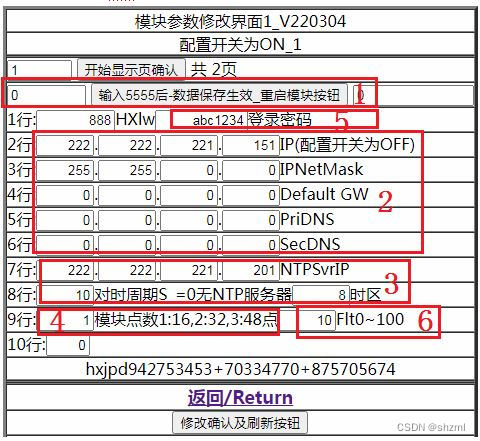

点击“参数配置PARM Cfg”可调出 参数配置页面：

 标号(2)修改模块IP及其它网络设置，如接互联网的路由器，网关必须填对；
标号(3)为NTP服务器IP地址，如系统接互联网，IP可设为互联网上的公用NTP服务器IP，如：120.24.166.46(测试ok)；或网上搜“公用NTP服务器”（如何查到网站的IP地址：用DOS命令ping下，检验网站是否有效）。
如无NTP服务器，可将对时周期设为0；如有NTP服务器，推荐对时周期设为10秒。
标号(4)为模块点数选择设置，客户不需修改。
标号(6)为DI的过滤跳变计数系数，0.1mS计数一次，一般配置为40（见后面国标要求“4ms防抖动滤波处理”），同一系统不同模块，此配置参数应该一样。
标号(5)为登录密码，配置开关为“OFF”有效。
最后标号(1)输入 “5555” ，按 “修改确认及刷新按钮”，模块会 修改确认并自动重启模块。
将模块配置开关“Cfg_SW”拨到OFF，模块IP地址即为您设定的IP地址！！
将模块配置开关“Cfg_SW”拨到ON，模块地址固定为 222.222.221.254。

2.2. NTP服务器：

详见：NTP使用说明

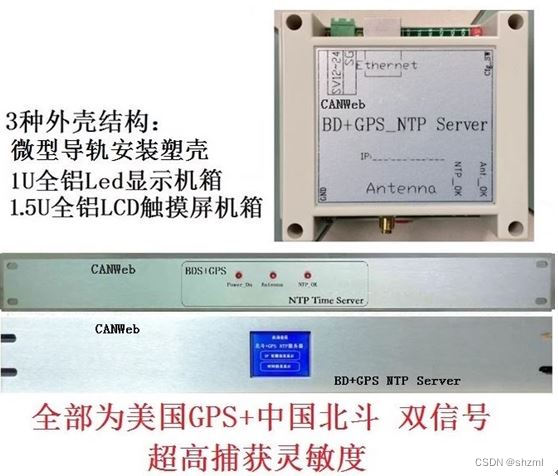

负责整个系统内的设备时间同步，时间同步精度为0.1mS，我们可提供一个 同步精度≦0.1mS 的 NTP服务器模块。

2.3. PC_数据管理上位机（软件）：

详见：SOE历史记录软件使用说明

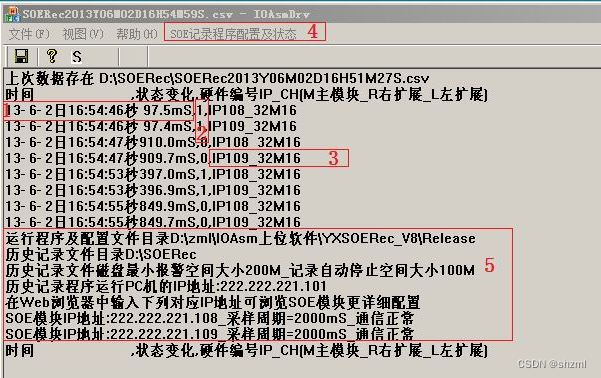

对SOE模块、NTPServer设备的管理及状态监视，对SOE模块采集数据的收集、存储、显示及分析 等功能的集中管理，我们提供一个成熟的SOE收集管理软件，软件 可自动采集SOE模块的SOE信号，并自动存放在 指定的目录下；退出有密码保护功能。

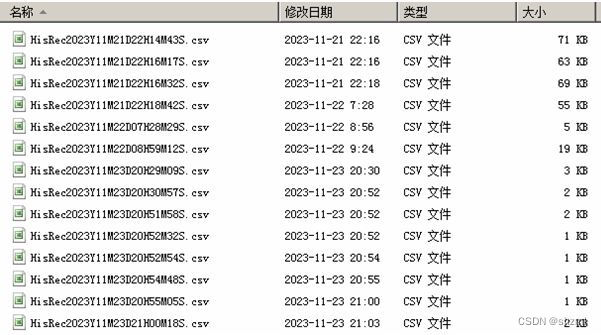

文件名格式如下：

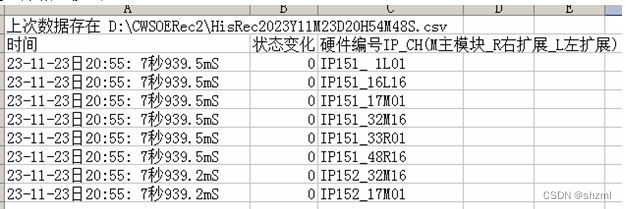

文件格式如下：


3. CWSOE模块 特点：

1)模块化设计,带RTC电池,客户可选16/32/48点SOE模块小系统；
2)通过以太网可构成250个模块、12000点分布式SOE大系统；
3)同一模块SOE时间分辨率为0.1mS,不同模块SOE分辨率为0.4mS；
4)采用NTP对时,可实现全球时间同步,全球SOE分辨率为0.5mS；
5)模块自带2000个可Web浏览SOE数据缓存,可选配锂电池数据掉电保持；
6)提供成熟的SOE数据上位采集软件,简化客户使用难度；
7)支持SOE数据Modbus通信,方便和PLC、DCS通信；
8)提供和互联网云计算机通信(云Modbus)功能,方便用户上云上网；

4. 国家标准对SOE要求的规定：

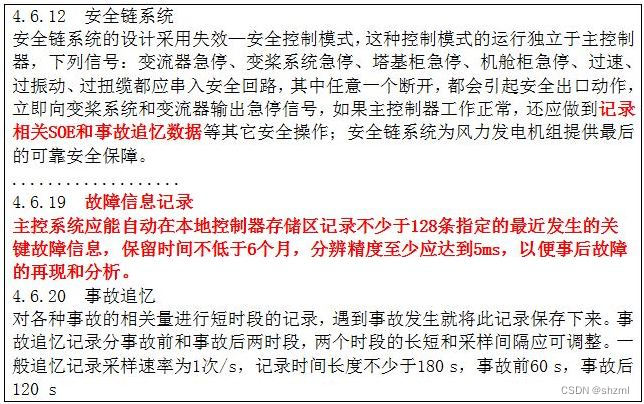

能源局“双馈风力发电机组主控制系统技术规范（NB/T 31017-2011）”标准中关于SOE的规定文摘如下：

火力发电厂分散控制系统技术条件(DL∕T 1083-2019)
https://www.doc88.com/p-78073690439563.html
标准中关于SOE的规定文摘如下：

5.6.2.6事件顺序记录(SOE)
输入信号分辨力应不低于1ms。所有输入通道都有4ms防抖动滤波处理，但不影响1ms的分辨力。安装在不同DPU中的模件有可靠的时间同步措施，保证系统SOE的分辨力不低于1ms。

6.2.3.1顺序事件记录(SOE)
高速SOE 的时间分辨力不低于1ms，当任何一点状态变化至特定状态时，应立即自动启动高速SOE 数据收集并形成专门的高速SOE记录，存储在数据库中，该记录应至少记录第1个SOE信号触发后10s内所有SOE信号的动作。数据库中至少保存最近发生的SOE记录32个。


5. 典型CAWeb SOE系统的改造方案：

风场发电机组增加SOE功能的改造：

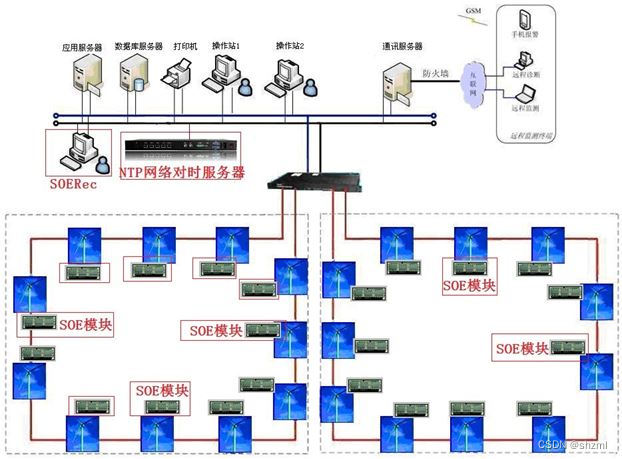

   CANWeb SOE模块直接挂在 原有的  风场高速以太网络上，CWSOE模块 的 数据传输包≦1K，对风场高速(>100MBPS)以太网来讲，几乎可忽略不计；NTP网络对时服务器 可采用外购 GPS NTP网络对时服务器，再添加一台 SOE采集PC机运行 SOE记录程序 SOERec，红框部分为 增加SOE功能改造的增加设备，如下图。
