心电信号详细介绍

心电信号的介绍

心电图(electrocardiogram，简称ECG)，采取心脏兴奋的
电活动过程，它再心脏基本功能以及病理研究方面具有重要的参考价值。

1.P波：是心电信号的准周期出现的第一个波。
2.QRS波群：由向下的Q波、尖高向上的R波以及与R波相连并向下的S波组成。
3.T波：幅度不应低于同导连R波的1/10。

常见的干扰

1.肌电干扰

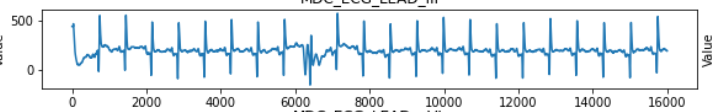

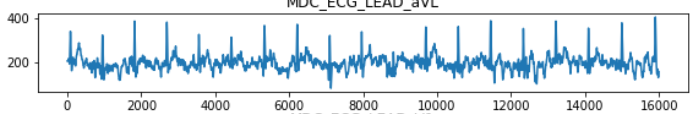

肌电干扰主要来源于肌肉活动时，肌肉细胞的电位变化，一般来源于肌肉的收缩和颤动，这样的干扰幅值较小，但频率较高，其频率在5Hz~2000Hz，表现为为不规则快速变化的波形(即毛刺比较多，一般用)2.工频干扰一般还伴随着谐波，在我国使用的市电是50Hz,因此工频干扰也是50Hz的，其谐波干扰频率一般是50Hz的整数倍。其在时域中表现为整体的极高频，使波形整体图形模糊，使得信号看起来像是“一整块”，淹没了信号的细节。(一般用均值滤波进行去噪)

3.基线漂移
心电信号的基线漂移主要是由人体呼吸引起的胸廓变化，心电电极的移动引起，因为基线漂移与心电信号的ST段较为接近，处理不当，将引起心电信号的ST段信号失真，造成误诊。

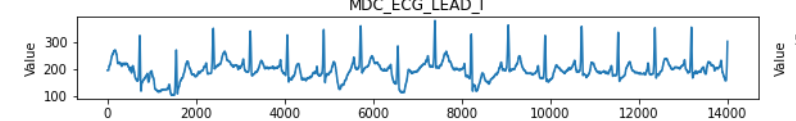

基线漂移的例子如下：

常用的去除基线漂移的方法有：小波变换法、中值滤波法、形态学滤波法、高通滤波法小波变换法去除基线漂移很有效，但是需要一点的数据长度，实时性差；中值滤波法在处理基线漂移严重的心电信号时，由于其本身的非线性特性，容易造成T波变形；高通滤波法选择IIR滤波器时，由于其自身的非线性相位特性，容易造成波形失真。

---

希望这篇文章对大家的学习有所帮助！
