大公司可以有专门的数据原维护CIS数据库,不会出现这种问题。
小公司或个人就需要手动添加料号。
1.在OrCAD里填加料号/物料描述/供应商型号
在下面这个图中增加一列,点击New Property
一般命名成Part Number。
物料描述Description
供应商型号Manufacturer Code
我个人喜欢再添加一列物料属性
有些物料不在BOM上体现,比如NC的电容电阻,我们可以新增一个NoBOM的属性。
-

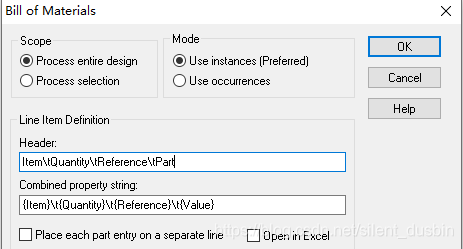

Tools - > Bill of Materials
-
Header这栏按下面格式填写:
Item\tPart Number\tDescription\tPCB Footprint\tValue\tQuantity\tManufacturer Code\tAttrib.\tReference\tnoBOM
-
Combined property string这栏按下面格式填写:
{Item}\t{PART NUMBER}\t{Description}\t{PCB Footprint}\t{Value}\t{Quantity}\t\t{Plugin}\t{Reference}\t{BOM ignore}
5.勾选Open in Excel
另一个选项是位号每一行分开写,自己试一下就知道了。
6.OrCAD元器件的管脚编辑是基于Excel的,但是在编辑原理图库的管脚的时候,’ctrl+c’ 和 ‘ctrl+v’ 的命令是不能用的。这是因为该两个命令在OrCAD中都是基于一个值的,即它们不支持整块数据的复制与粘贴。此时对整块的复制/粘贴命令是 ‘ctrl+insert’/’shift+insert’。
7.修改位号,使每个Page的位号相同,适合反查。
